Vožnja i rukovanje183

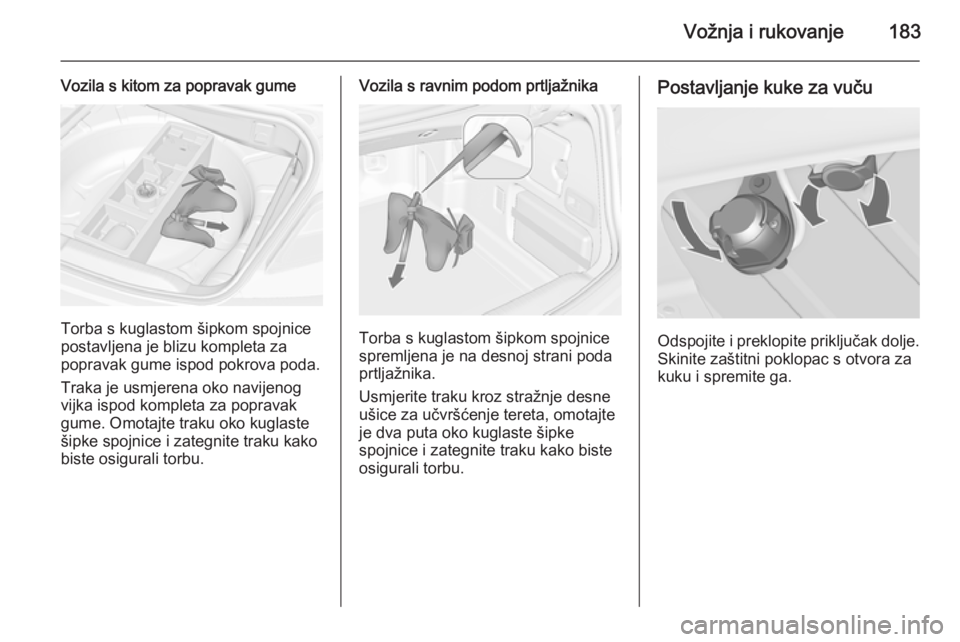

Vozila s kitom za popravak gume
Torba s kuglastom šipkom spojnice
postavljena je blizu kompleta za
popravak gume ispod pokrova poda.
Traka je usmjerena oko navijenog
vijka ispod kompleta za popravak
gume. Omotajte traku oko kuglaste
šipke spojnice i zategnite traku kako
biste osigurali torbu.
Vozila s ravnim podom prtljažnika
Torba s kuglastom šipkom spojnice
spremljena je na desnoj strani poda prtljažnika.
Usmjerite traku kroz stražnje desne
ušice za učvršćenje tereta, omotajte
je dva puta oko kuglaste šipke
spojnice i zategnite traku kako biste
osigurali torbu.
Postavljanje kuke za vuču
Odspojite i preklopite priključak dolje. Skinite zaštitni poklopac s otvora za
kuku i spremite ga.

184Vožnja i rukovanje

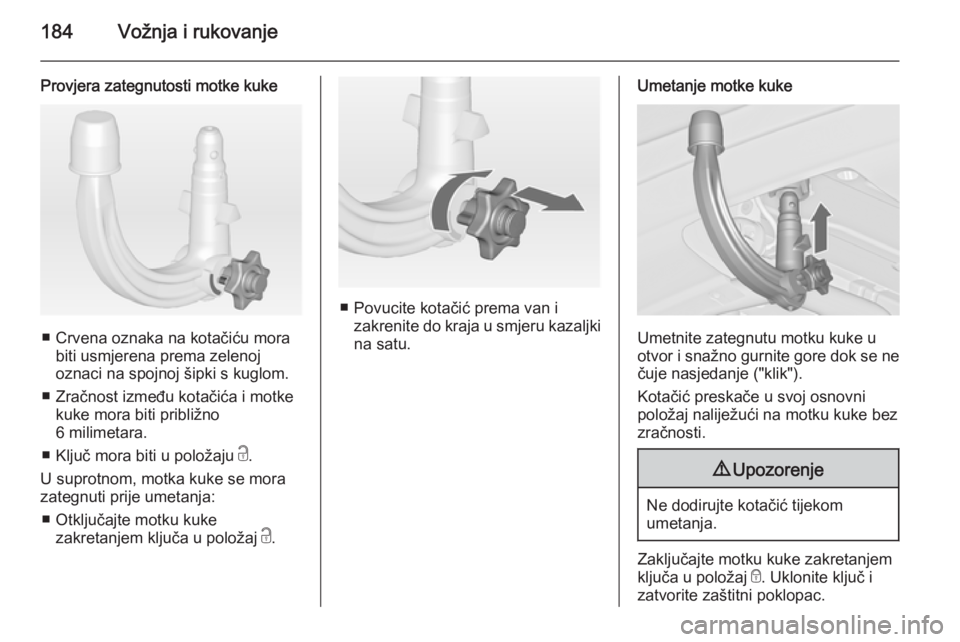

Provjera zategnutosti motke kuke
■ Crvena oznaka na kotačiću morabiti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
■ Zračnost između kotačića i motke kuke mora biti približno
6 milimetara.
■ Ključ mora biti u položaju c.
U suprotnom, motka kuke se mora zategnuti prije umetanja:
■ Otključajte motku kuke zakretanjem ključa u položaj c.
■ Povucite kotačić prema van i
zakrenite do kraja u smjeru kazaljkina satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.
9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.

Vožnja i rukovanje185

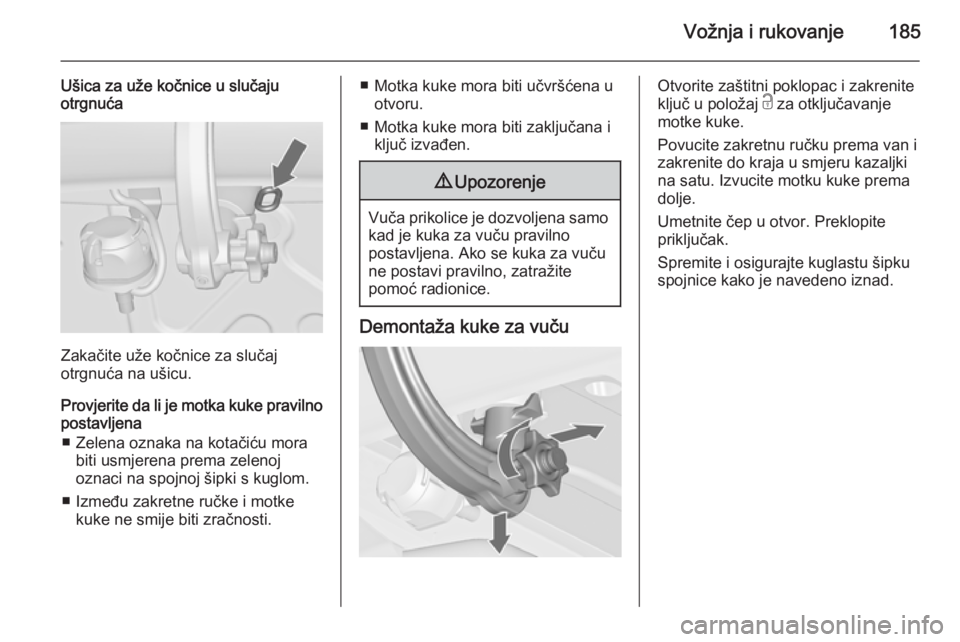

Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
■ Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
■ Između zakretne ručke i motke kuke ne smije biti zračnosti.
■ Motka kuke mora biti učvršćena uotvoru.
■ Motka kuke mora biti zaključana i ključ izvađen.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite priključak.
Spremite i osigurajte kuglastu šipku
spojnice kako je navedeno iznad.

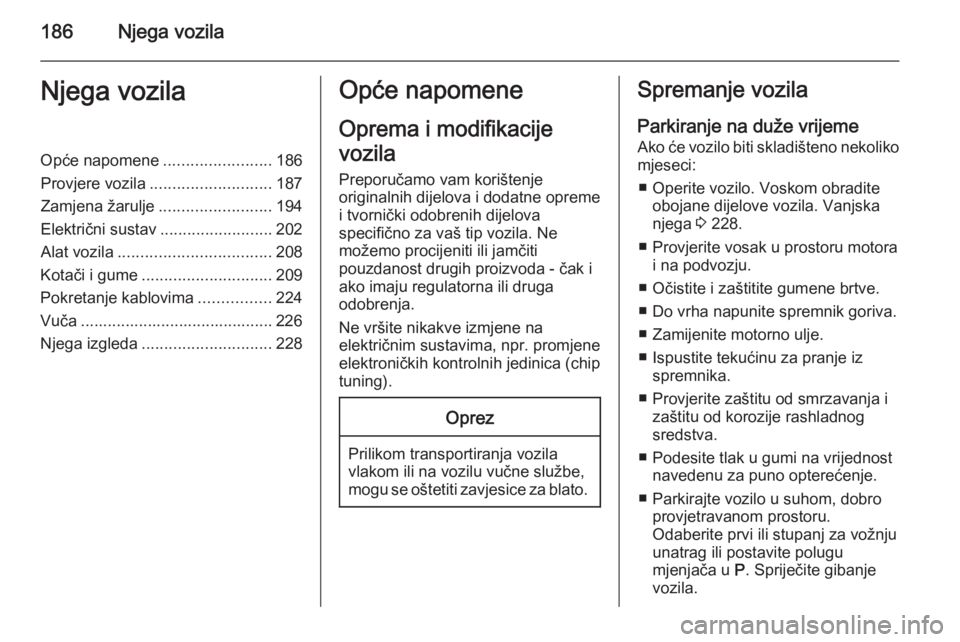

186Njega vozilaNjega vozilaOpće napomene........................186
Provjere vozila ........................... 187
Zamjena žarulje .........................194
Električni sustav .........................202
Alat vozila .................................. 208
Kotači i gume ............................. 209
Pokretanje kablovima ................224
Vuča ........................................... 226
Njega izgleda ............................. 228Opće napomene
Oprema i modifikacije
vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijeme
Ako će vozilo biti skladišteno nekoliko
mjeseci:
■ Operite vozilo. Voskom obradite obojane dijelove vozila. Vanjskanjega 3 228.
■ Provjerite vosak u prostoru motora i na podvozju.
■ Očistite i zaštitite gumene brtve. ■ Do vrha napunite spremnik goriva.
■ Zamijenite motorno ulje.
■ Ispustite tekućinu za pranje iz spremnika.
■ Provjerite zaštitu od smrzavanja i zaštitu od korozije rashladnog
sredstva.
■ Podesite tlak u gumi na vrijednost navedenu za puno opterećenje.
■ Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za vožnju
unatrag ili postavite polugu
mjenjača u P. Spriječite gibanje
vozila.

Njega vozila187

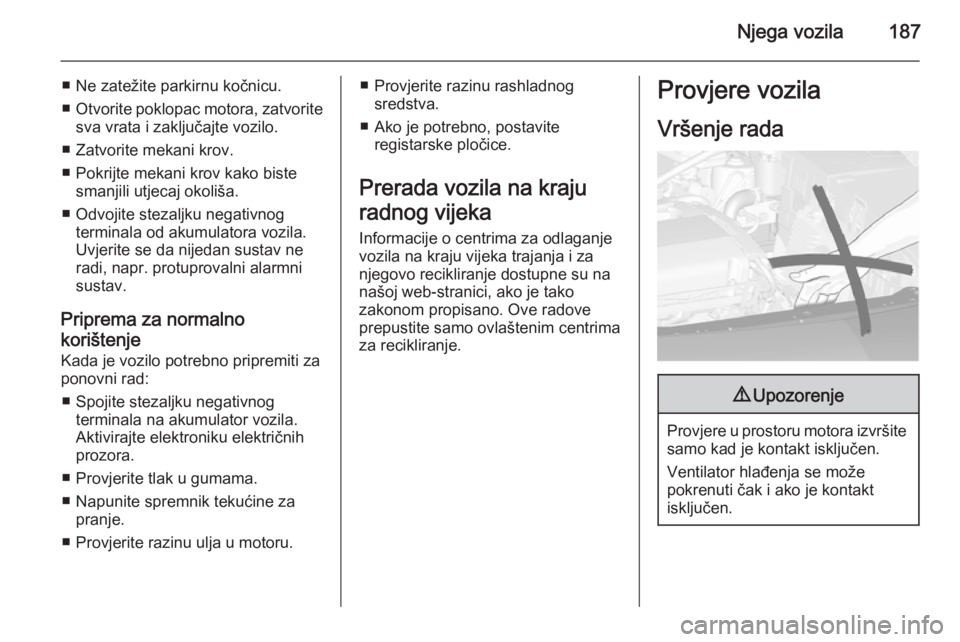

■ Ne zatežite parkirnu kočnicu.
■ Otvorite poklopac motora, zatvorite
sva vrata i zaključajte vozilo.
■ Zatvorite mekani krov.
■ Pokrijte mekani krov kako biste smanjili utjecaj okoliša.
■ Odvojite stezaljku negativnog terminala od akumulatora vozila.Uvjerite se da nijedan sustav neradi, napr. protuprovalni alarmni
sustav.
Priprema za normalno
korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
■ Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
■ Provjerite tlak u gumama.
■ Napunite spremnik tekućine za pranje.
■ Provjerite razinu ulja u motoru.■ Provjerite razinu rashladnog sredstva.
■ Ako je potrebno, postavite registarske pločice.
Prerada vozila na kraju
radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove prepustite samo ovlaštenim centrima
za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.

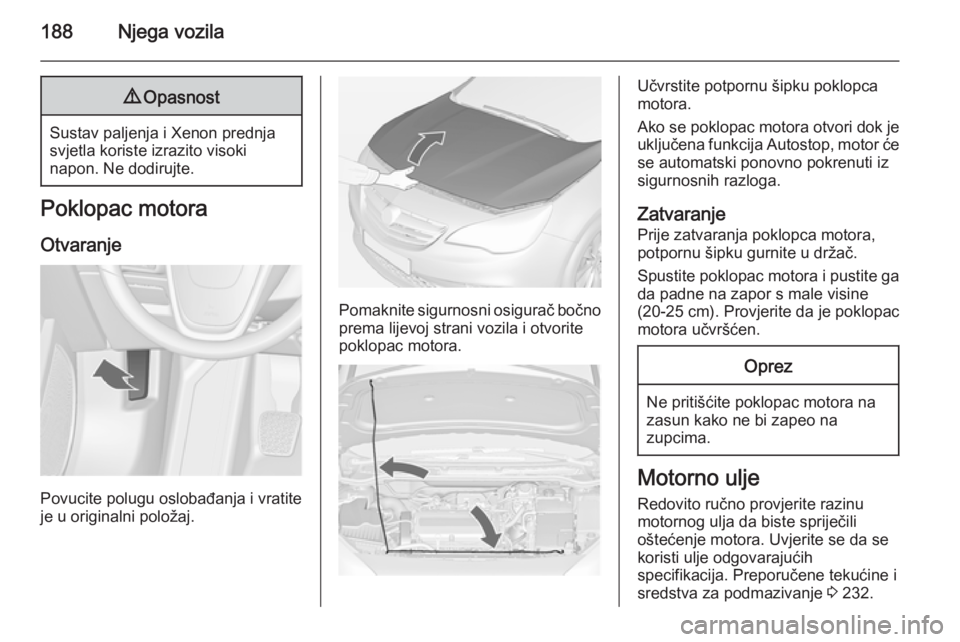

188Njega vozila9Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.
Pomaknite sigurnosni osigurač bočno prema lijevoj strani vozila i otvorite
poklopac motora.
Učvrstite potpornu šipku poklopca
motora.
Ako se poklopac motora otvori dok je uključena funkcija Autostop, motor će
se automatski ponovno pokrenuti iz
sigurnosnih razloga.
Zatvaranje Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite ga da padne na zapor s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Ne pritišćite poklopac motora na
zasun kako ne bi zapeo na
zupcima.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Uvjerite se da se
koristi ulje odgovarajućih
specifikacija. Preporučene tekućine i sredstva za podmazivanje 3 232.

Njega vozila189

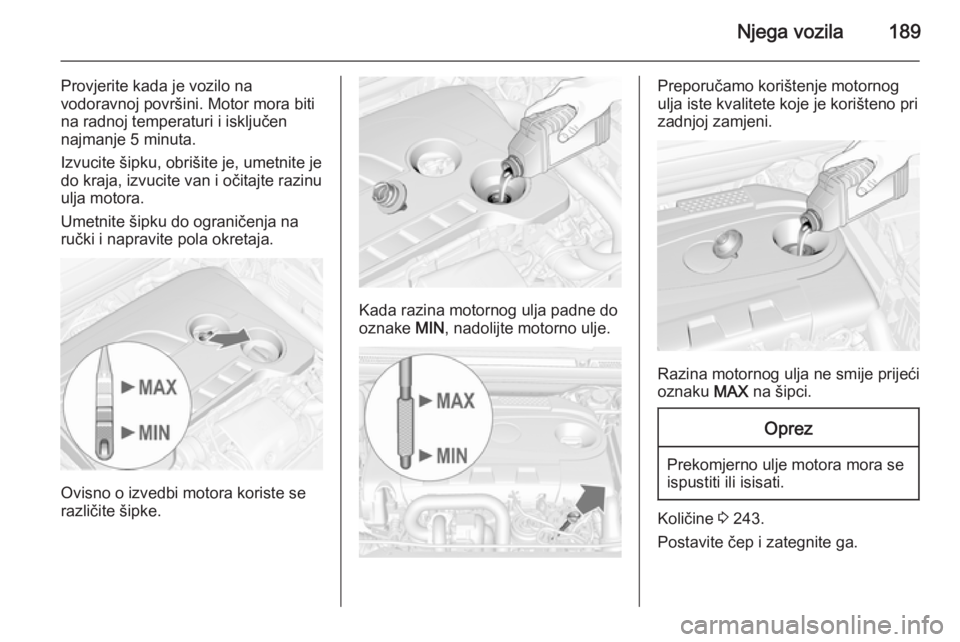

Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 5 minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
ulja motora.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.
Ovisno o izvedbi motora koriste se
različite šipke.
Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći
oznaku MAX na šipci.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 243.
Postavite čep i zategnite ga.

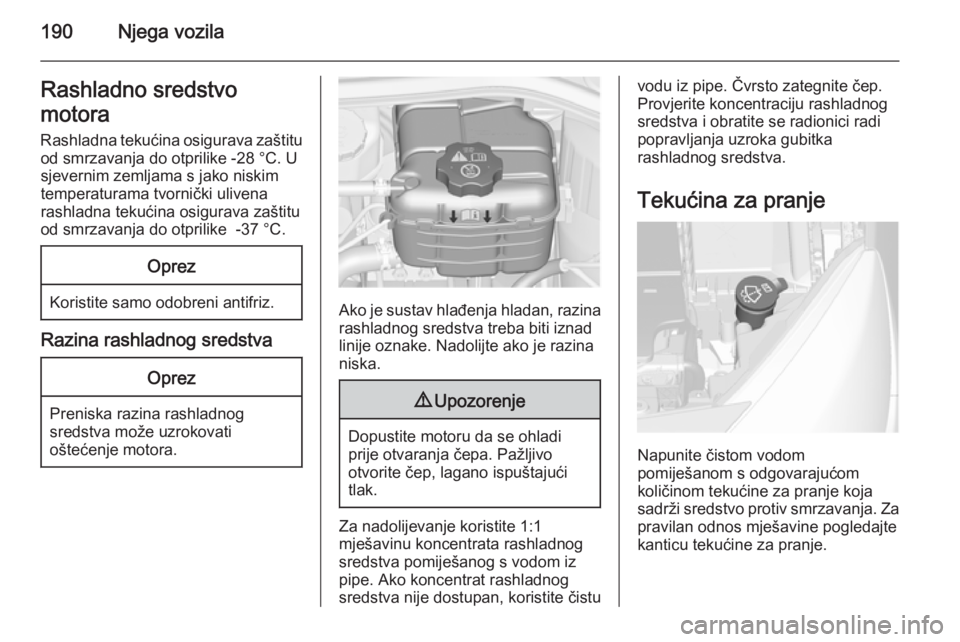

190Njega vozilaRashladno sredstvo
motora
Rashladna tekućina osigurava zaštitu od smrzavanja do otprilike -28 °C. U
sjevernim zemljama s jako niskim
temperaturama tvornički ulivena
rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.Oprez
Koristite samo odobreni antifriz.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
linije oznake. Nadolijte ako je razina
niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje koristite 1:1
mješavinu koncentrata rashladnog
sredstva pomiješanog s vodom iz
pipe. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
vodu iz pipe. Čvrsto zategnite čep.
Provjerite koncentraciju rashladnog
sredstva i obratite se radionici radi
popravljanja uzroka gubitka
rashladnog sredstva.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
količinom tekućine za pranje koja
sadrži sredstvo protiv smrzavanja. Za
pravilan odnos mješavine pogledajte
kanticu tekućine za pranje.
