2014 OPEL CASCADA Priručnik za vlasnika (in Croatian)

Instrumenti i kontrole95

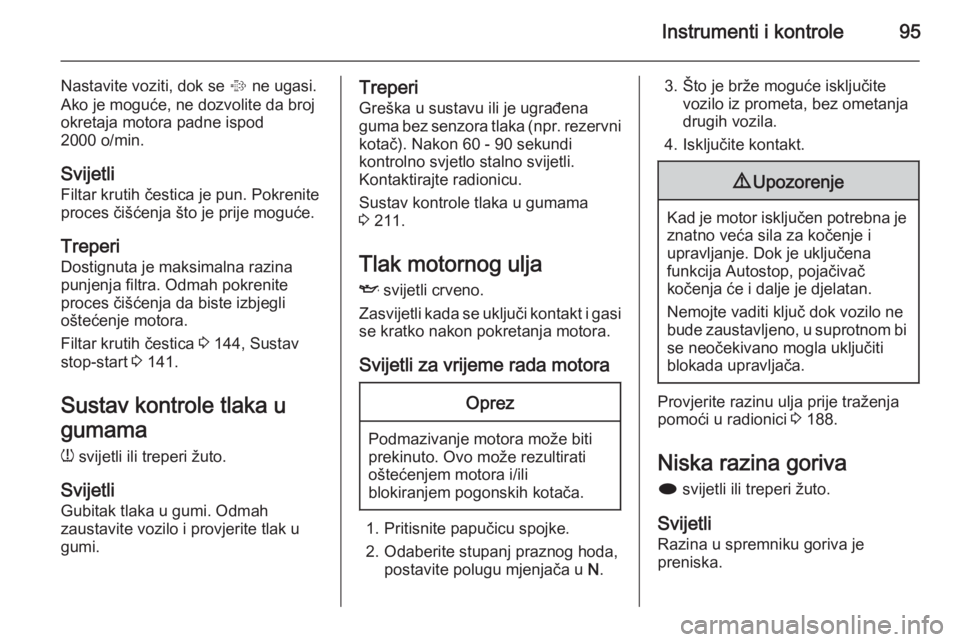

Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj okretaja motora padne ispod
2000 o/min.
Svijetli
Filtar krutih čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtra. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar krutih čestica 3 144, Sustav
stop-start 3 141.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 211.
Tlak motornog ulja I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite
vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 188.
Niska razina goriva
i svijetli ili treperi žuto.
Svijetli Razina u spremniku goriva je
preniska.

96Instrumenti i kontrole

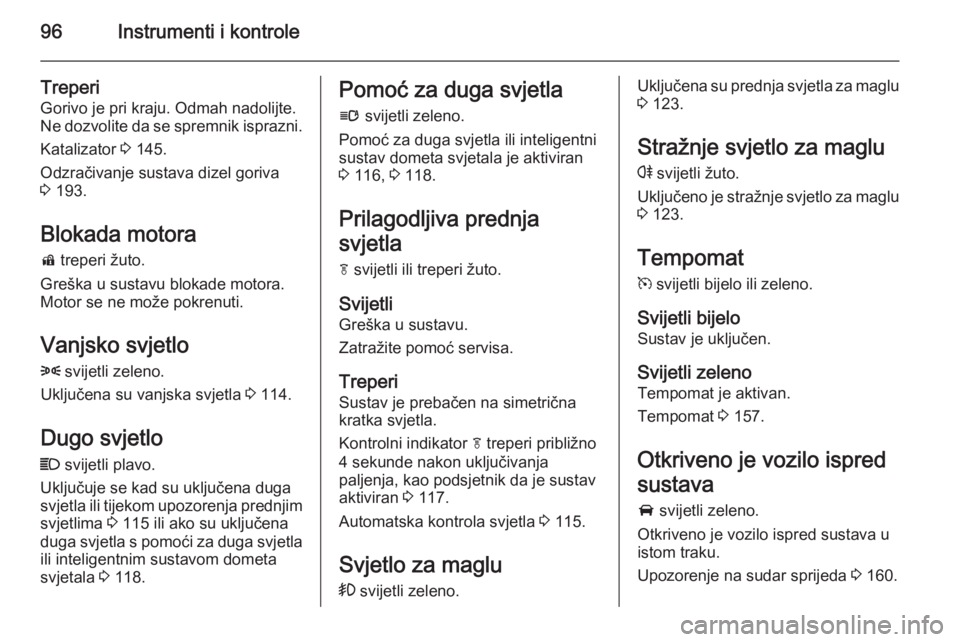

Treperi
Gorivo je pri kraju. Odmah nadolijte. Ne dozvolite da se spremnik isprazni.
Katalizator 3 145.
Odzračivanje sustava dizel goriva
3 193.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Vanjsko svjetlo 8 svijetli zeleno.
Uključena su vanjska svjetla 3 114.
Dugo svjetlo C svijetli plavo.
Uključuje se kad su uključena duga
svjetla ili tijekom upozorenja prednjim
svjetlima 3 115 ili ako su uključena
duga svjetla s pomoći za duga svjetla
ili inteligentnim sustavom dometa
svjetala 3 118.Pomoć za duga svjetla
l svijetli zeleno.
Pomoć za duga svjetla ili inteligentni
sustav dometa svjetala je aktiviran
3 116, 3 118.
Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.
Svijetli Greška u sustavu.
Zatražite pomoć servisa.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav aktiviran 3 117.
Automatska kontrola svjetla 3 115.
Svjetlo za maglu
> svijetli zeleno.Uključena su prednja svjetla za maglu
3 123.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 123.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zeleno
Tempomat je aktivan.
Tempomat 3 157.
Otkriveno je vozilo ispred
sustava A svijetli zeleno.
Otkriveno je vozilo ispred sustava u
istom traku.
Upozorenje na sudar sprijeda 3 160.

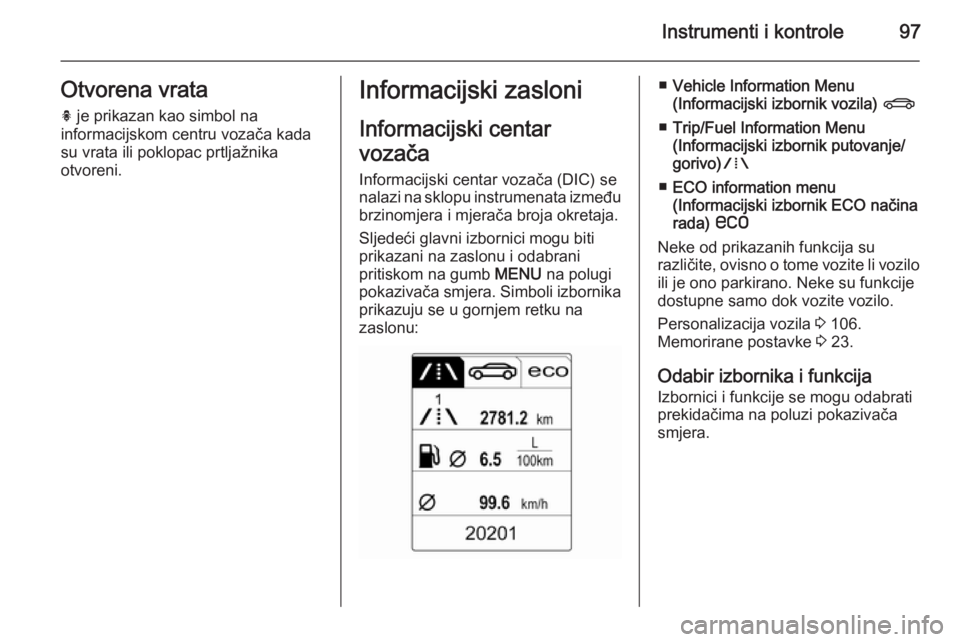

Instrumenti i kontrole97Otvorena vratah je prikazan kao simbol na
informacijskom centru vozača kada su vrata ili poklopac prtljažnika
otvoreni.Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) se nalazi na sklopu instrumenata između brzinomjera i mjerača broja okretaja.
Sljedeći glavni izbornici mogu biti
prikazani na zaslonu i odabrani
pritiskom na gumb MENU na polugi
pokazivača smjera. Simboli izbornika
prikazuju se u gornjem retku na
zaslonu:■ Vehicle Information Menu
(Informacijski izbornik vozila) X
■ Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) W
■ ECO information menu
(Informacijski izbornik ECO načina
rada) s
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Personalizacija vozila 3 106.
Memorirane postavke 3 23.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.

98Instrumenti i kontrole

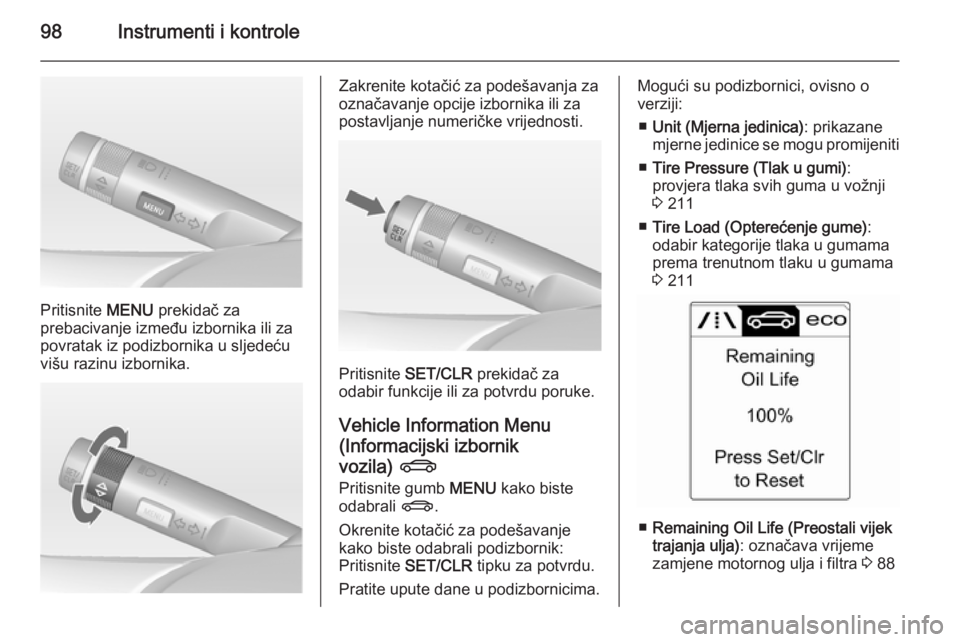

Pritisnite MENU prekidač za
prebacivanje između izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Zakrenite kotačić za podešavanja za
označavanje opcije izbornika ili za
postavljanje numeričke vrijednosti.
Pritisnite SET/CLR prekidač za
odabir funkcije ili za potvrdu poruke.
Vehicle Information Menu(Informacijski izbornik
vozila) X
Pritisnite gumb MENU kako biste
odabrali X.
Okrenite kotačić za podešavanje
kako biste odabrali podizbornik:
Pritisnite SET/CLR tipku za potvrdu.
Pratite upute dane u podizbornicima.
Mogući su podizbornici, ovisno o
verziji:
■ Unit (Mjerna jedinica) : prikazane
mjerne jedinice se mogu promijeniti
■ Tire Pressure (Tlak u gumi) :
provjera tlaka svih guma u vožnji 3 211
■ Tire Load (Opterećenje gume) :
odabir kategorije tlaka u gumama prema trenutnom tlaku u gumama
3 211
■ Remaining Oil Life (Preostali vijek
trajanja ulja) : označava vrijeme
zamjene motornog ulja i filtra 3 88

Instrumenti i kontrole99

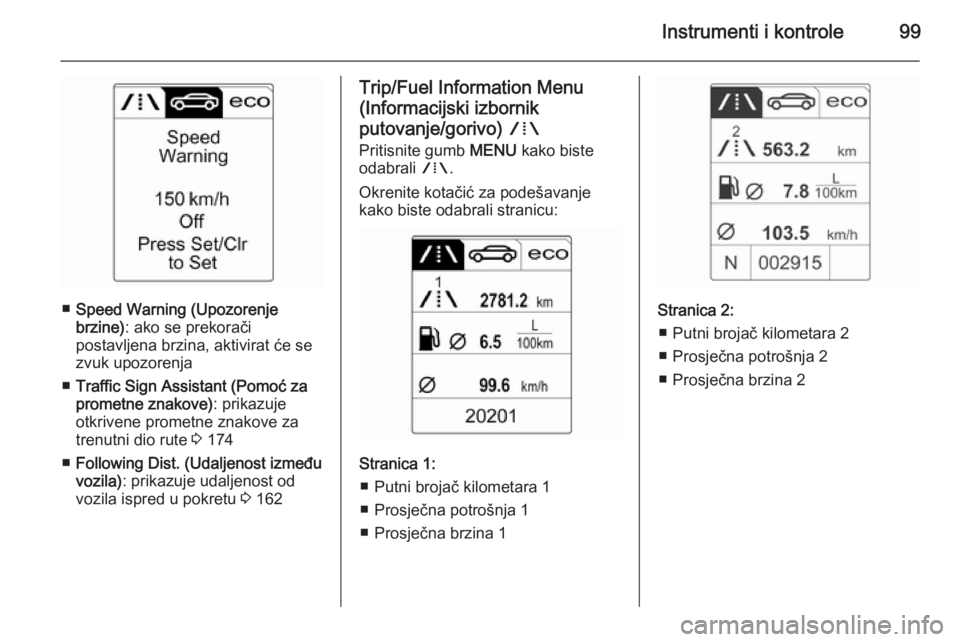

■Speed Warning (Upozorenje
brzine) : ako se prekorači
postavljena brzina, aktivirat će se
zvuk upozorenja
■ Traffic Sign Assistant (Pomoć za
prometne znakove) : prikazuje
otkrivene prometne znakove za
trenutni dio rute 3 174
■ Following Dist. (Udaljenost između
vozila) : prikazuje udaljenost od
vozila ispred u pokretu 3 162
Trip/Fuel Information Menu
(Informacijski izbornik
putovanje/gorivo) W
Pritisnite gumb MENU kako biste
odabrali W.
Okrenite kotačić za podešavanje
kako biste odabrali stranicu:
Stranica 1:
■ Putni brojač kilometara 1
■ Prosječna potrošnja 1
■ Prosječna brzina 1
Stranica 2: ■ Putni brojač kilometara 2
■ Prosječna potrošnja 2
■ Prosječna brzina 2

100Instrumenti i kontrole

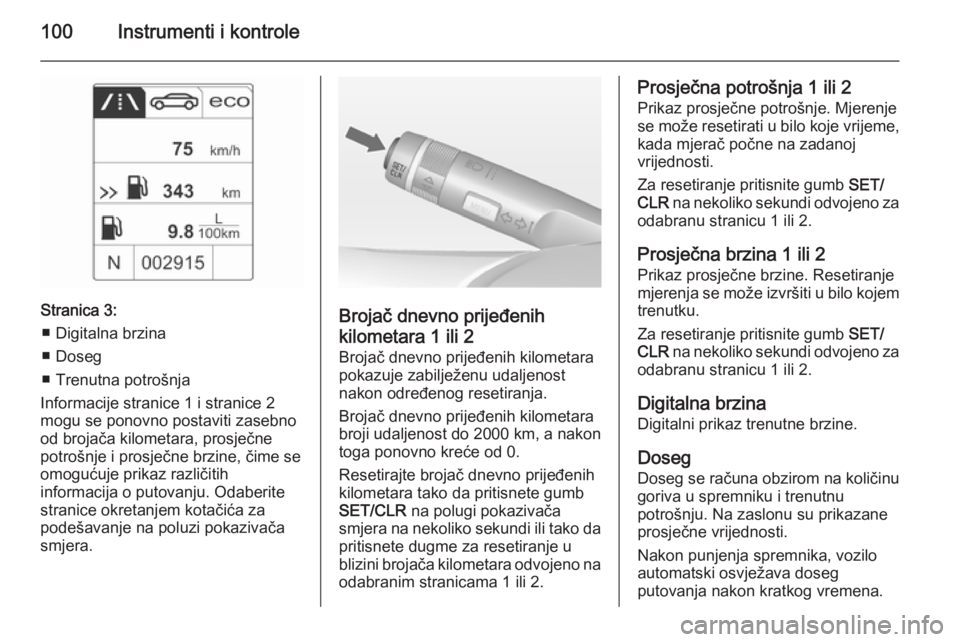

Stranica 3:■ Digitalna brzina
■ Doseg
■ Trenutna potrošnja
Informacije stranice 1 i stranice 2
mogu se ponovno postaviti zasebno
od brojača kilometara, prosječne
potrošnje i prosječne brzine, čime se
omogućuje prikaz različitih
informacija o putovanju. Odaberite
stranice okretanjem kotačića za
podešavanje na poluzi pokazivača
smjera.Brojač dnevno prijeđenih
kilometara 1 ili 2
Brojač dnevno prijeđenih kilometara
pokazuje zabilježenu udaljenost
nakon određenog resetiranja.
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon toga ponovno kreće od 0.
Resetirajte brojač dnevno prijeđenih
kilometara tako da pritisnete gumb
SET/CLR na polugi pokazivača
smjera na nekoliko sekundi ili tako da pritisnete dugme za resetiranje u
blizini brojača kilometara odvojeno na
odabranim stranicama 1 ili 2.
Prosječna potrošnja 1 ili 2
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme, kada mjerač počne na zadanoj
vrijednosti.
Za resetiranje pritisnite gumb SET/
CLR na nekoliko sekundi odvojeno za
odabranu stranicu 1 ili 2.
Prosječna brzina 1 ili 2 Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Za resetiranje pritisnite gumb SET/
CLR na nekoliko sekundi odvojeno za
odabranu stranicu 1 ili 2.
Digitalna brzina Digitalni prikaz trenutne brzine.
Doseg
Doseg se računa obzirom na količinu
goriva u spremniku i trenutnu
potrošnju. Na zaslonu su prikazane
prosječne vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.

Instrumenti i kontrole101
Kada je razina goriva u spremniku
niska, na zaslonu se prikazuje
poruka.
Kada se spremnik odmah mora
napuniti, prikazana je poruka
upozorenja.
Pored toga, kontrolno svjetlo I
na mjeraču goriva svijetli ili trepće
3 95.
Trenutna potrošnja
Prikazuje trenutnu potrošnju.
ECO information menu (Informacijski izbornik ECOnačina rada) s
Pritisnite gumb MENU kako biste
odabrali s.Okrenite kotačić za podešavanje
kako biste odabrali stranicu:
■ Prikaz odabranog stupnja
prijenosa : Unutar strelice prikazuje
se trenutno uključen stupanj
prijenosa. Znamenka iznad toga preporučuje prebacivanje u viši
stupanj prijenosa radi uštede
goriva.
Prikaz oznake Eco : Trenutna
potrošnja goriva prikazuje se u obliku segmenata na zaslonu. Za
ekonomičnu vožnju prilagodite svoj stil vožnje kako bi segmenti ostali
unutar eko područja. Što je više
segmenata popunjeno, to je
potrošnja goriva veća. Istovremeno
će se prikazati vrijednost trenutne
potrošnje.
■ Top consumers (Najveći
potrošači) : Popis najvećih
potrošača električne energije koji
su trenutno uključeni prikazuje se
padajućim redoslijedom. Prikazuje
se potencijal za uštedu goriva.
Isključeni potrošač nestaje s popisa i iznos potrošnje se ažurira.
Tijekom sporadičnih uvjeta vožnje
automatski se aktivira grijanje
stražnjeg prozora kako bi se
povećalo opterećenje motora. U tom se slučaju grijanje stražnjeg

102Instrumenti i kontrole

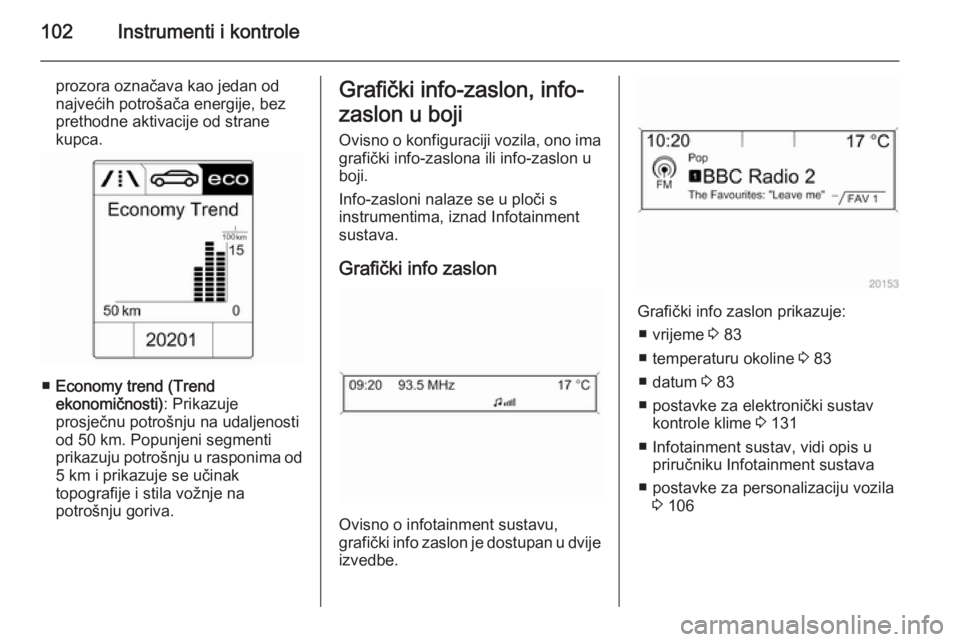

prozora označava kao jedan od
najvećih potrošača energije, bez
prethodne aktivacije od strane
kupca.
■ Economy trend (Trend
ekonomičnosti) : Prikazuje
prosječnu potrošnju na udaljenosti
od 50 km. Popunjeni segmenti
prikazuju potrošnju u rasponima od
5 km i prikazuje se učinak
topografije i stila vožnje na
potrošnju goriva.
Grafički info-zaslon, info-
zaslon u boji
Ovisno o konfiguraciji vozila, ono ima
grafički info-zaslona ili info-zaslon u
boji.
Info-zasloni nalaze se u ploči s
instrumentima, iznad Infotainment
sustava.
Grafički info zaslon
Ovisno o infotainment sustavu,
grafički info zaslon je dostupan u dvije
izvedbe.
Grafički info zaslon prikazuje:
■ vrijeme 3 83
■ temperaturu okoline 3 83
■ datum 3 83
■ postavke za elektronički sustav kontrole klime 3 131
■ Infotainment sustav, vidi opis u priručniku Infotainment sustava
■ postavke za personalizaciju vozila 3 106
