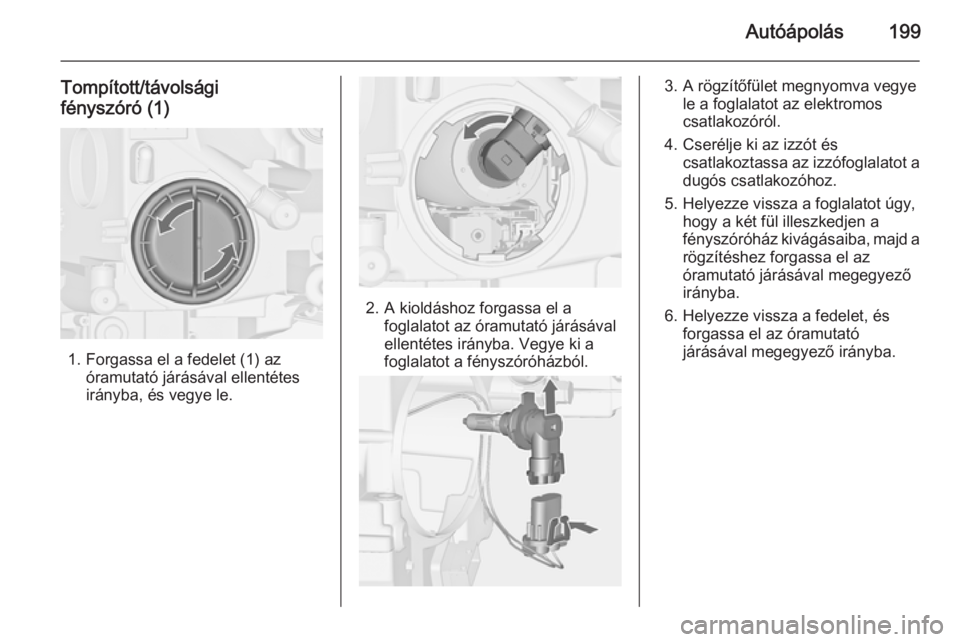

Autóápolás199
Tompított/távolsági
fényszóró (1)
1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzófoglalatot a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen afényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.

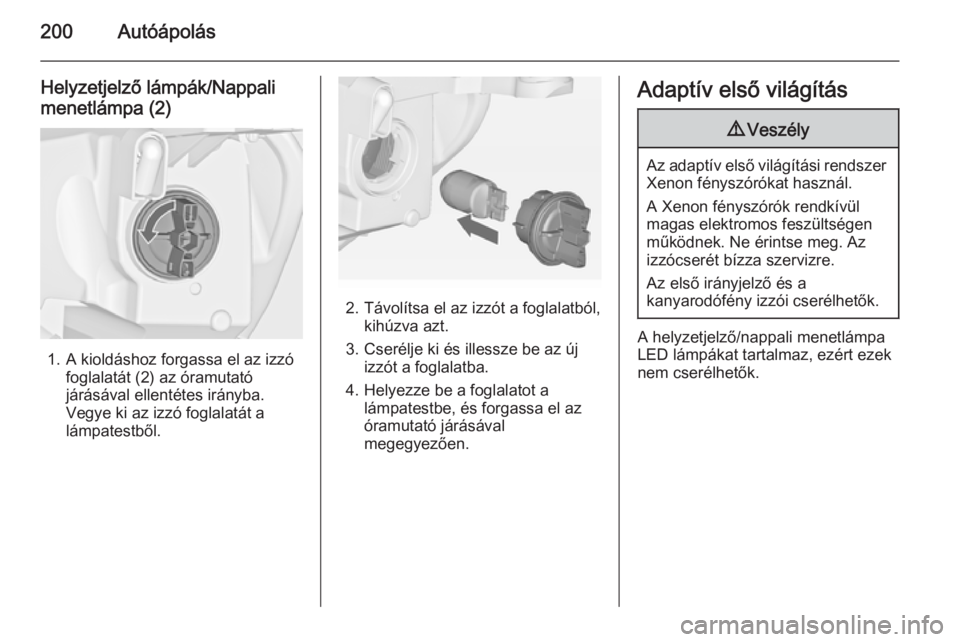

200Autóápolás
Helyzetjelző lámpák/Nappalimenetlámpa (2)
1. A kioldáshoz forgassa el az izzó foglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Adaptív első világítás9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Az első irányjelző és a
kanyarodófény izzói cserélhetők.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.

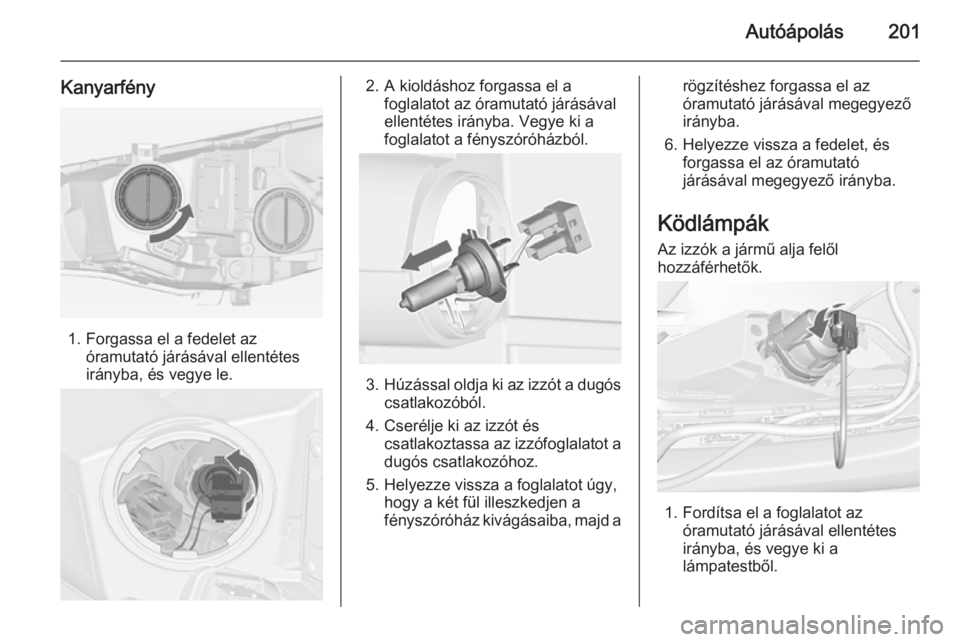

Autóápolás201
Kanyarfény
1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Húzással oldja ki az izzót a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzófoglalatot a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.

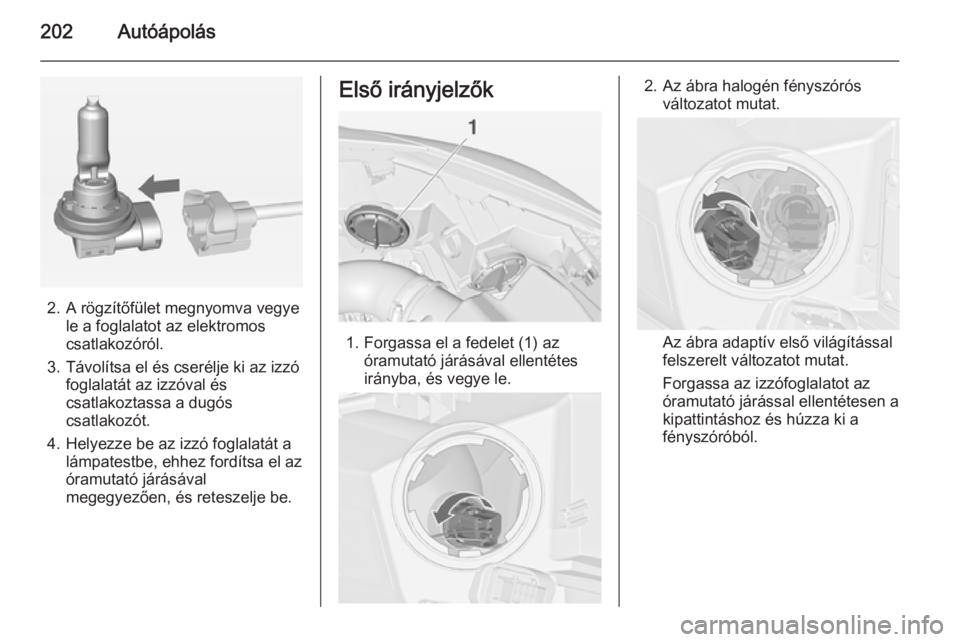

202Autóápolás
2. A rögzítőfület megnyomva vegyele a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
Első irányjelzők
1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.
2. Az ábra halogén fényszórós változatot mutat.
Az ábra adaptív első világítással
felszerelt változatot mutat.
Forgassa az izzófoglalatot az
óramutató járással ellentétesen a
kipattintáshoz és húzza ki a fényszóróból.

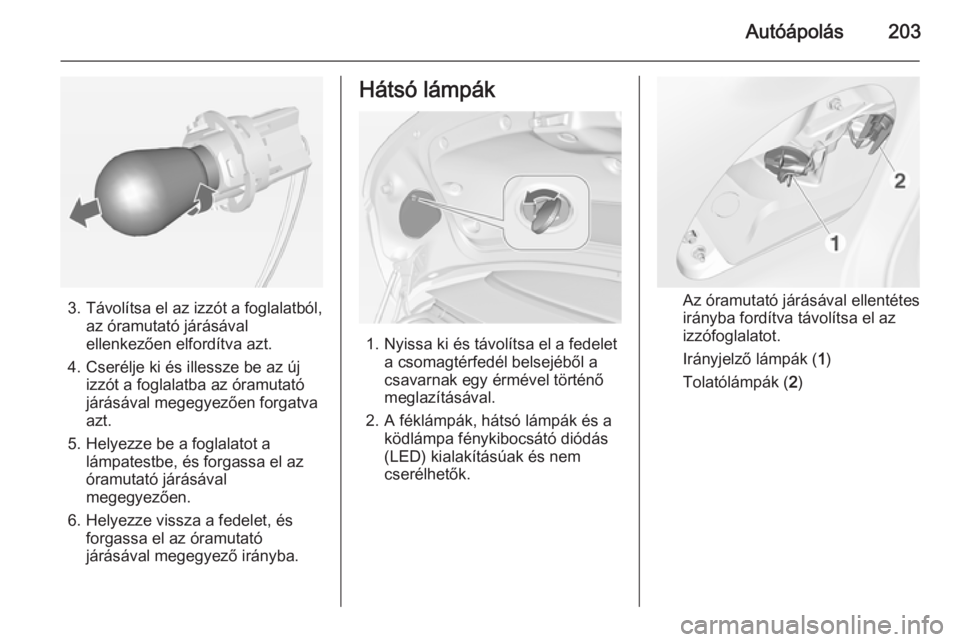

Autóápolás203
3. Távolítsa el az izzót a foglalatból,az óramutató járásávalellenkezően elfordítva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Hátsó lámpák
1. Nyissa ki és távolítsa el a fedelet a csomagtérfedél belsejéből a
csavarnak egy érmével történő
meglazításával.
2. A féklámpák, hátsó lámpák és a ködlámpa fénykibocsátó diódás
(LED) kialakításúak és nem
cserélhetők.
Az óramutató járásával ellentétes
irányba fordítva távolítsa el az
izzófoglalatot.
Irányjelző lámpák ( 1)
Tolatólámpák ( 2)

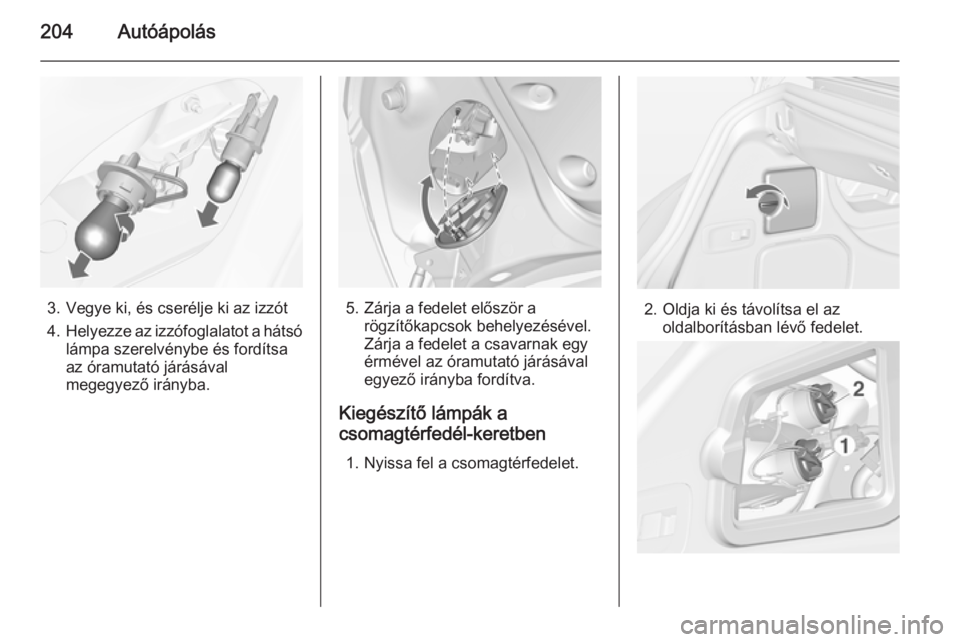

204Autóápolás
3. Vegye ki, és cserélje ki az izzót
4. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és fordítsa
az óramutató járásával
megegyező irányba.5. Zárja a fedelet először a rögzítőkapcsok behelyezésével.
Zárja a fedelet a csavarnak egy
érmével az óramutató járásával
egyező irányba fordítva.
Kiegészítő lámpák a
csomagtérfedél-keretben
1. Nyissa fel a csomagtérfedelet.2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.

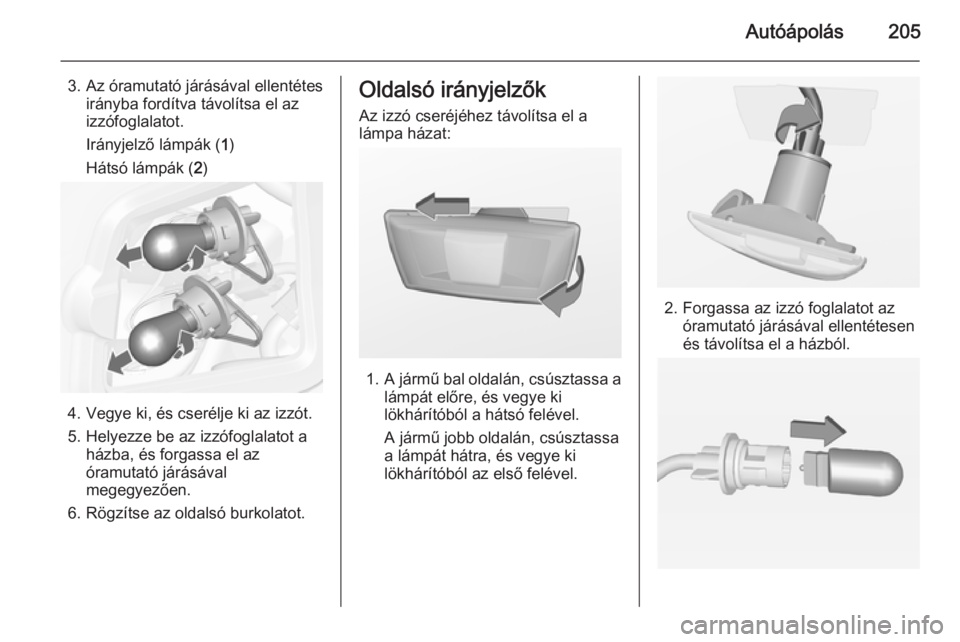

Autóápolás205
3. Az óramutató járásával ellentétesirányba fordítva távolítsa el az
izzófoglalatot.
Irányjelző lámpák ( 1)
Hátsó lámpák ( 2)
4. Vegye ki, és cserélje ki az izzót.
5. Helyezze be az izzófoglalatot a házba, és forgassa el az
óramutató járásával
megegyezően.
6. Rögzítse az oldalsó burkolatot.
Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. A jármű bal oldalán, csúsztassa a
lámpát előre, és vegye ki
lökhárítóból a hátsó felével.
A jármű jobb oldalán, csúsztassa
a lámpát hátra, és vegye ki
lökhárítóból az első felével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.

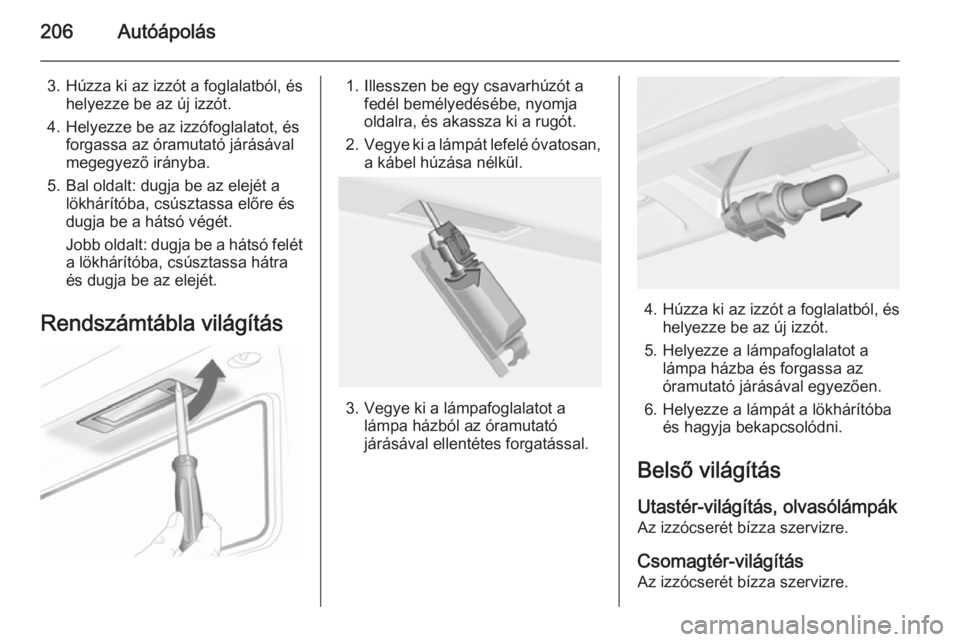

206Autóápolás
3. Húzza ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzófoglalatot, és forgassa az óramutató járásával
megegyező irányba.
5. Bal oldalt: dugja be az elejét a lökhárítóba, csúsztassa előre és
dugja be a hátsó végét.
Jobb oldalt: dugja be a hátsó felét
a lökhárítóba, csúsztassa hátra
és dugja be az elejét.
Rendszámtábla világítás1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
