Condução e funcionamento215
Na versão com Mostrador
Combinado Avançado, a distância
até um obstáculo dianteiro e traseiro
é indicada por linhas de distância à
volta do veículo que se vão alterando.
A indicação de distância no visor
pode ser inibida por mensagens do
veículo que tenham uma prioridade
maior. Quando uma indicação de
distância é anulada por uma
mensagem do veículo, a distância só volta a ser indicada quando os
sensores de estacionamento forem
novamente activados.
Desactivação Desactivar o sistema, pressionando obotão dos sensores de
estacionamento r ou D
brevemente.
O LED no botão apaga-se e Assistên
de estacionament desligada será
apresentado no Centro de
Informação do Condutor.
O sistema é desactivado
automaticamente quando uma
determinada velocidade for excedida.Se o botão r ou D for
pressionado uma vez num ciclo de
ignição, os sensores de
estacionamento dianteiros são
sempre reactivados quando a
velocidade do veículo baixa de
determinado valor.
Avaria
No caso de avaria no sistema, r
acende-se ou uma mensagem é
visualizada no Centro de Informação
do Condutor.
Se o sistema não funcionar devido a
situações temporárias, tais como
sensores cobertos de neve, r
acende-se ou uma mensagem é
apresentada no Centro de
Informação do Condutor.
Mensagens do veículo 3 133.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sensor pode
ser reduzido quando os sensores
estão cobertos, ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos (por exemplo:
veículos todo o terreno, mini mono volumes e mono volumes). A
identificação de objectos na parte
superior destes veículos não pode ser garantida.

216Condução e funcionamentoObjectos com um reflexo muito
pequeno na secção transversal, como objectos estreitos ou
materiais suaves, podem não ser
detectados pelo sistema.
Os sensores de estacionamento
não detectam objectos fora da
amplitude de detecção.
Advertência
O sistema de auxiliar de
estacionamento detecta
automaticamente o equipamento de reboque montado de fábrica. É
desactivado quando a ficha é ligada.
O sensor pode detectar um objecto
não existente (perturbação por eco)
causado por perturbações externas
acústicas ou mecânicas.
Advertência
Se estiver engatada uma velocidade
de marcha à frente e for
ultrapassada uma determinada
velocidade, os sensores de
estacionamento traseiros serão
desactivados quando o sistema de
suporte traseiro for estendido.
Se for engatada a marcha-atrás
primeiro, os sensores de
estacionamento detectarão o
sistema de suporte traseiro e
emitirão um aviso sonoro. Premir
r ou D durante breves instantes
para desactivar os sensores de
estacionamento.
Apoio Avançado ao
Estacionamento
O Apoio Avançado ao
Estacionamento manobra o condutor
para um lugar de estacionamento
dando instruções no Centro de
Informações do Condutor e sinais
acústicos. No entanto, é da total responsabilidade do condutor aceitar o espaço de estacionamento
sugerido pelo sistema e pela
manobra de estacionamento.
O sistema utiliza os sensores de estacionamento em combinação com
dois sensores adicionais em ambos
os lados do pára-choques dianteiro e no pára-choques traseiro.
Botão D
Tanto o Apoio Avançado ao
Estacionamento como os sensores
de estacionamento 3 213 usam o
mesmo botão para accionar os
sistemas. Para activar ou desactivar
os sensores de estacionamento
pressionar o botão brevemente uma
única vez. Para activar ou desactivar
o Apoio Avançado ao
Estacionamento pressionar o botão
D durante aprox. um segundo.
Se um sistema estiver activo, pode
alternar-se entre ambos os sistemas,
pressionando o botão por mais ou
menos tempo.

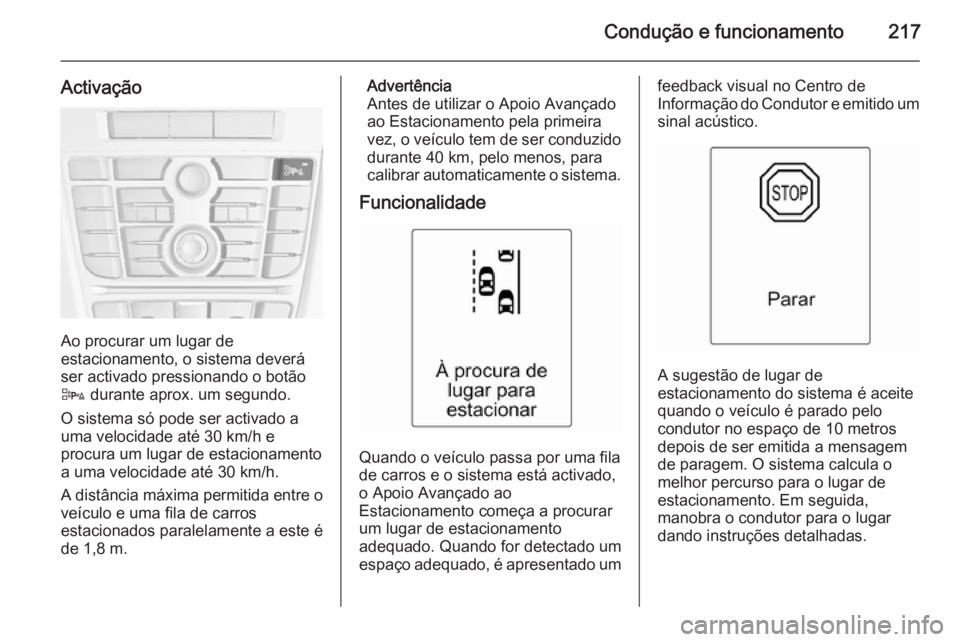

Condução e funcionamento217
Activação
Ao procurar um lugar de
estacionamento, o sistema deverá ser activado pressionando o botãoD durante aprox. um segundo.
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância máxima permitida entre o veículo e uma fila de carros
estacionados paralelamente a este é
de 1,8 m.
Advertência
Antes de utilizar o Apoio Avançado ao Estacionamento pela primeira
vez, o veículo tem de ser conduzido
durante 40 km, pelo menos, para
calibrar automaticamente o sistema.
Funcionalidade
Quando o veículo passa por uma fila
de carros e o sistema está activado, o Apoio Avançado ao
Estacionamento começa a procurar
um lugar de estacionamento
adequado. Quando for detectado um
espaço adequado, é apresentado um
feedback visual no Centro de
Informação do Condutor e emitido um sinal acústico.
A sugestão de lugar de
estacionamento do sistema é aceite
quando o veículo é parado pelo
condutor no espaço de 10 metros
depois de ser emitida a mensagem
de paragem. O sistema calcula o
melhor percurso para o lugar de
estacionamento. Em seguida,
manobra o condutor para o lugar
dando instruções detalhadas.

218Condução e funcionamento
As instruções mostram:■ uma sugestão para quando conduzir a mais de 30 km/h,
■ o pedido de parar o veículo quando
é detectado um lugar de
estacionamento,
■ a direcção da condução durante a manobra de estacionamento,
■ a posição do volante durante o estacionamento,
■ para algumas instruções, é apresentada uma barra de
evolução.
O símbolo de posição final indica uma
manobra de estacionamento bem
sucedida.
Se o condutor não parar o veículo no espaço de 10 metros depois de ser
proposto um lugar de
estacionamento, o sistema começa a
procurar outro lugar de
estacionamento que seja adequado.
Mudar o lado do estacionamento
O sistema está configurado para
detectar lugares de estacionamento
do lado do passageiro. Para detectar
lugares de estacionamento no lado
de condutor, comutar o indicador
para o lado do condutor.
Apresentar prioridades
Depois de activar o Apoio Avançado
ao Estacionamento, aparece uma
mensagem no Centro de Informação
do Condutor. É apresentada a
indicação de mensagens com
prioridade superior como mensagens do veículo 3 133. Depois de aprovar
a mensagem pressionando o botão
SET/CLR , as mensagens dos
sensores de estacionamento
aparecem novamente e o
estacionamento pode continuar.
Desactivação
O sistema é desactivado quando:
■ o botão D for pressionado aprox.
um segundo
■ a manobra de estacionamento é concluída com êxito
■ conduzir a mais de 30 km/h
■ desligar a ignição

Condução e funcionamento219
A desactivação pelo condutor ou pelo
sistema durante a manobra é
indicada por Estacionament
desactivado no Centro de Informação
do Condutor.
Avaria Aparece uma mensagem no Centro
de Informação do Condutor quando:
■ existe uma avaria no sistema
■ o condutor não concluiu com êxito a manobra de estacionamento
■ o sistema não está operacional
Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de
estacionamento. Se o obstáculo não
for removido, o sistema é
desactivado. Pressionar o botão D
durante aprox. um segundo para activar o sistema e procurar um novo
lugar de estacionamento.
Sugestões importantes para
utilizar os sistema de
assistência no estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sensor pode
ser reduzido quando os sensores
estão cobertos, ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.

220Condução e funcionamentoAplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos (por exemplo:
veículos todo o terreno, mini mono
volumes e mono volumes). A
identificação de objectos na parte
superior destes veículos não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como objectos estreitos ou
materiais suaves, podem não ser
detectados pelo sistema.
Os sensores de estacionamento
não detectam objectos fora da
amplitude de detecção.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Aviso de ângulo morto O sistema de aviso de ângulo mortodetecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta: ■ Veículos fora das zonas de ângulo morto que possam estar
a aproximar-se rapidamente.
■ Peões, ciclistas ou animais.
Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
âmbar B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor activar o
indicador de mudança de direcção, o símbolo de aviso B começa a piscar
a cor âmbar para avisar o condutor de que não deve mudar de faixa.

Condução e funcionamento221
O aviso de ângulo morto encontra-seactivo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
O sistema pode ser activado ou
desactivado no menu Definições no
Mostrador de informação, personalização do veículo 3 140.
A desactivação é indicada por uma mensagem no Centro de Informação
do Condutor.
Zonas de detecção
O sensor do sistema cobre uma zona
de aprox. 3 metros de ambos os lados do veículo. Esta zona começa em
cada espelho retrovisor exterior e
estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.
O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos
como rails de protecção, postes,lancis, paredes e vigas. Os veículos estacionados e os veículos em
sentido contrário não são detectados.
Avaria Em circunstâncias normais pode
acontecer um aviso falhar, isto tem
tendência a aumentar com condições
de chuva.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito
do pára-choques estão cobertos de
lama, sujidade, neve, gelo, neve
derretida ou com chuva intensa.
Instruções de limpeza 3 302.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Recorrer à ajuda de uma oficina.
Câmara traseira
A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.

222Condução e funcionamento
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objectos que
estão fora do campo de visão da
câmara e do alcance dos
sensores do Apoio Avançado ao
Estacionamento, por exemplo,
sob o pára-choques ou por baixo
do veículo, não são mostrados.
Não faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta do veículo antes de realizar
manobras de marcha-atrás.
Activação
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada na pega da
porta da bagageira e tem um ângulo
de visão de 130°.
Devido à posição elevada da câmara, o pára-choques traseiro pode ser
visto no mostrador como guia para a
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.
