Arrumação79objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Desdobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para trás.
Desdobrar as luzes traseiras
Desdobrar ambas as luzes traseiras.
Trancar o sistema de suporte traseiro
Rodar ambas as alavancas de
engate para os lados até onde for
possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Desdobrar os nichos para as rodas
Desdobrar ambos os nichos para as
rodas.

80Arrumação
Montagem do suporte para bicicletas
Levantar o suporte na traseira (1) e
puxá-lo para trás.
Dobrar o suporte ( 2) para cima.
Empurrar o suporte ( 1) para baixo e
rodar o manípulo ( 2) para trás para
engatar.
Fixar a primeira bicicleta
1. Rodar os pedais para a posição (conforme se mostra na
ilustração) e colocar a bicicleta no primeiro encaixe da roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.
2. Fixar o suporte de montagem curto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.

Arrumação81
3. Prender ambas as rodas dasbicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.
Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se for necessário,
afrouxar o guiador e rodar para o
lado.
Fixação do adaptador
Quando forem transportadas mais de duas bicicletas, o adaptador tem deser fixo antes de se poder fixar a
segunda bicicleta.
1. Colocar o adaptador no sistema
de suporte traseiro conforme
ilustrado.
2. Rodar a alavanca ( 1) para a
frente, segurando-a, e em seguida baixar o adaptador ( 2) na
traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.

82Arrumação
4. Passar o cinto fixado aoadaptador por baixo da alavanca
para rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é feita de forma semelhante à da
primeira bicicleta. Adicionalmente,
deve ter-se em atenção o seguinte:
1. Antes de se colocar a bicicleta, deve desdobrar-se sempre os
nichos para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.
3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a que foi
fixa anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de
montagem devem ser fixados em
paralelo.
Utilizar o suporte de montagem
comprido para fixar a segunda
bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório mais comprido para
fixar a terceira bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório curto para fixar a quarta
bicicleta. O suporte tem de ser
fixo entre os quadros da terceira e
quarta bicicletas.

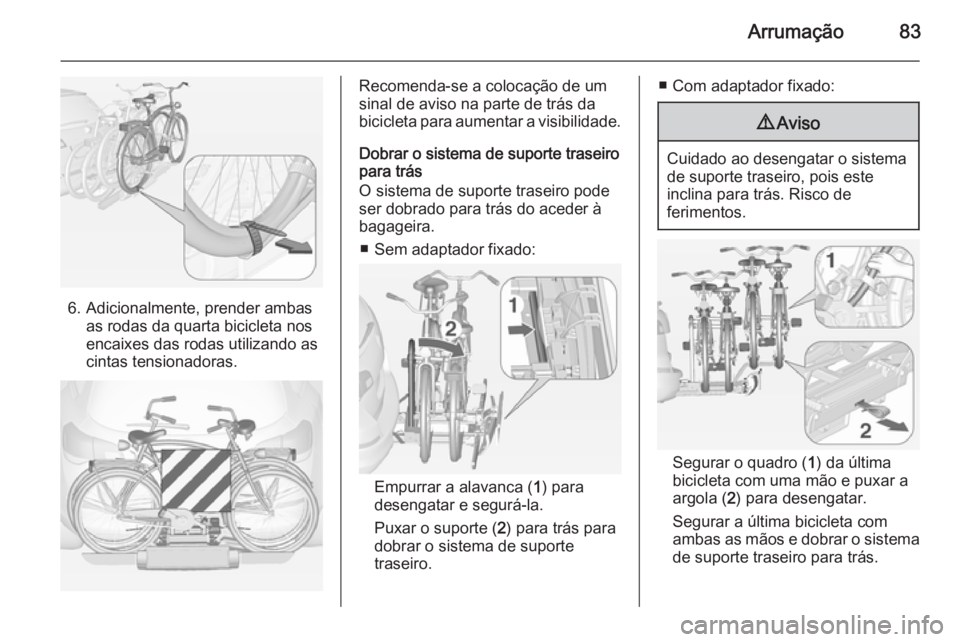

Arrumação83
6. Adicionalmente, prender ambasas rodas da quarta bicicleta nos
encaixes das rodas utilizando as
cintas tensionadoras.
Recomenda-se a colocação de um
sinal de aviso na parte de trás da bicicleta para aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser dobrado para trás do aceder à
bagageira.
■ Sem adaptador fixado:
Empurrar a alavanca ( 1) para
desengatar e segurá-la.
Puxar o suporte ( 2) para trás para
dobrar o sistema de suporte traseiro.
■ Com adaptador fixado:9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.
Segurar o quadro ( 1) da última
bicicleta com uma mão e puxar a
argola ( 2) para desengatar.
Segurar a última bicicleta com ambas as mãos e dobrar o sistema
de suporte traseiro para trás.

84Arrumação
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.9 Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desatar as cintas nos pneus de
ambas as bicicletas.
Rodar o manípulo para a esquerda e
remover os suportes de montagem.
Separação do adaptador
Separar o adaptador antes de
remover a última bicicleta do lado
esquerdo do sistema de suporte
traseiro.
1. Dobrar os nichos para as rodas.2. Desapertar o cinto.
3. Rodar a alavanca ( 1) para a frente
e segurá-la.
4. Levantar o adaptador ( 2) na
traseira e removê-lo.
Desmontagem do suporte para
bicicletas
Dispor os suportes de montagem
conforme ilustrado.
Rodar o manípulo ( 1) para a frente
para desbloquear e levantar o
suporte ( 2).

Arrumação85
Dobrar o suporte para trás e em
seguida empurrá-lo para a frente até parar ( 1).
Pressionar o suporte para baixo na
traseira ( 2).
Dobrar os nichos para as rodas
Dobrar ambos os nichos para as
rodas.Arrumar os cintos de retenção
correctamente.
Destrancar o sistema de transporte
traseiro
Rodar ambas as alavancas de
engate para dentro até onde for
possível.
Dobrar as luzes traseiras
Dobrar ambas as luzes traseiras.
Dobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para a frente.

86Arrumação
Reinserir o sistema de suporte
traseiroAtenção
Certifique-se de que todas as
peças rebatíveis, como por
exemplo as cavidades para as
rodas sobresselentes e os
suportes de montagem estão
arrumados correctamente. Caso contrário, o sistema de suporte
traseiro pode ser danificado ao
tentar-se inseri-lo para dentro.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar o sistema ligeiramente e
pressioná-lo na saliência até
encaixar.
A alavanca solta deverá voltar à
posição original.9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.
Bagageira
Os encostos traseiros do banco estão
divididos em duas partes. Ambas
podem ser rebatidas.
Extensão da bagageira, dois
volumes de 3 portas e 5 portas, três volumes de 4 portas ■ Apenas dois volumes de 3 portas e
5 portas: retirar a cobertura da
bagageira, se necessário.
■ Manter a patilha premida para empurrar os encostos de cabeça
para abaixo 3 41.
■ Dobrar para cima o apoio de braços.
