Portaobjetos79
Tire por completo del portabicicletas
hasta que oiga que se enclava.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.9 Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.
Despliegue del soporte de la placa de la matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia atrás.
Despliegue de las luces traseras
Despliegue las dos luces traseras.
Bloquee el portabicicletas

80Portaobjetos
Mueva las dos palancas de fijación
lateralmente todo lo que se pueda.
En caso contrario, no estará garanti‐
zado un funcionamiento seguro.
Despliegue del alojamiento de las
ruedas
Despliegue los dos alojamientos de
las ruedas.
Montaje del portabicicletas
Levante el portabicicletas por detrás
( 1 ) y tire de él hacia atrás.
Pliegue el portabicicletas ( 2).
Empuje hacia abajo el portabicicletas
( 1 ) y mueva el mango ( 2) hacia atrás
para fijarlo.
Montaje de la primera bicicleta

Portaobjetos81
1. Gire los pedales hasta que estén(como se muestra en la ilustra‐
ción) y coloque la bicicleta en el
alojamiento para las ruedas que
queda más adelante.
Asegúrese de que la bicicleta
queda centrada en los alojamien‐
tos de las ruedas.
2. Fije el soporte de montaje corto en el cuadro de la bicicleta. Gire
la rueda en sentido horario para
fijarlo.
3. Fije las dos ruedas de la bicicleta a sus alojamientos con las cintas
de sujeción.
4. Compruebe la bicicleta para ase‐ gurarse de que está bien sujeta.
Atención
Asegúrese de que la separación
entre la bicicleta y el vehículo sea
de 5 cm como mínimo. Si fuera
necesario, afloje el manillar y gí‐ relo hacia un lado.
Montaje del adaptador
Cuando se transportan más de dos
bicicletas, debe instalarse el adapta‐
dor antes de montar la segunda bici‐
cleta.
1. Ponga el adaptador en el portabi‐
cicletas trasero tal y como se in‐
dica en la ilustración.

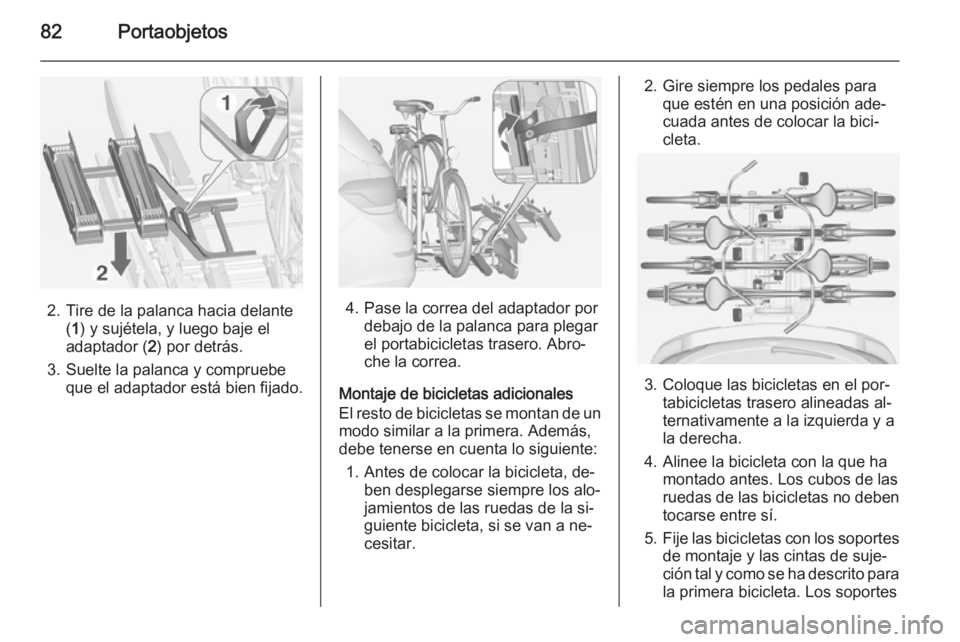

82Portaobjetos
2. Tire de la palanca hacia delante(1 ) y sujétela, y luego baje el
adaptador ( 2) por detrás.
3. Suelte la palanca y compruebe que el adaptador está bien fijado.4. Pase la correa del adaptador pordebajo de la palanca para plegar
el portabicicletas trasero. Abro‐
che la correa.
Montaje de bicicletas adicionales
El resto de bicicletas se montan de un modo similar a la primera. Además,
debe tenerse en cuenta lo siguiente:
1. Antes de colocar la bicicleta, de‐ ben desplegarse siempre los alo‐
jamientos de las ruedas de la si‐
guiente bicicleta, si se van a ne‐
cesitar.
2. Gire siempre los pedales para que estén en una posición ade‐
cuada antes de colocar la bici‐
cleta.
3. Coloque las bicicletas en el por‐ tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
4. Alinee la bicicleta con la que ha montado antes. Los cubos de las
ruedas de las bicicletas no deben
tocarse entre sí.
5. Fije las bicicletas con los soportes
de montaje y las cintas de suje‐
ción tal y como se ha descrito para
la primera bicicleta. Los soportes

Portaobjetos83
de montaje deben instalarse en
paralelo.
Utilice el soporte de montaje largo
para colocar la segunda bicicleta
en el portabicicletas.
Utilice el soporte de montaje au‐
xiliar más largo para sujetar la ter‐
cera bicicleta al portabicicletas.
Utilice el soporte de montaje au‐
xiliar corto para colocar la cuarta
bicicleta. El soporte se tiene que
fijar entre los cuadros de la ter‐
cera y la cuarta bicicleta.
6. Además, fije las dos ruedas de la cuarta bicicleta a los alojamientos
con las cintas de sujeción.
Se recomienda colocar un signo de
advertencia sobre la bicicleta situada más atrás para aumentar la visibili‐
dad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
■ Sin el adaptador fijado:
Empuje la palanca ( 1) para desen‐
clavar y sujete.
Tire del portabicicletas ( 2) hacia
atrás para plegar el portabicicletas trasero.

84Portaobjetos
■ Con el adaptador fijado:9Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐ siones.
Sujete el cuadro ( 1) de la bicicleta
situada más atrás con una mano y
tire del asa ( 2) para desenclavar.
Sujete la bicicleta situada más
atrás con las dos manos y pliegue
el portabicicletas hacia atrás.
Para aumentar la visibilidad, las luces
traseras del vehículo se encienden
cuando se pliega el portabicicletas.9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de ambas bicicletas.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador
Extraiga el adaptador antes de sacar
la última bicicleta del portabicicletas
trasero.
1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.

Portaobjetos85
3. Gire la palanca (1) hacia delante
y sujete.
4. Levante el adaptador ( 2) por de‐
trás y desmóntelo.
Desmontaje del portabicicletas
Coloque los soportes de montaje tal
y como se indica en la ilustración.
Mueva el mango ( 1) hacia delante
para soltar y levantar el portabicicle‐
tas ( 2).
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga ( 1).
Empuje hacia abajo la parte posterior
del portabicicletas ( 2).
Plegado del alojamiento de las
ruedas
Pliegue los dos alojamientos de las
ruedas.Guarde las cintas de sujeción correc‐ tamente.

86Portaobjetos
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda.
Plegado de las luces traseras
Gire hacia dentro las dos luces trase‐ ras.
Plegado del soporte de la placa de la
matrícula
Levante el soporte de la placa de la
matrícula y pliéguelo hacia delante.
Plegado del portabicicletasAtención
Asegúrese de que todas las pie‐
zas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén bien guar‐
dados. En caso contrario, el por‐
tabicicletas trasero podría da‐
ñarse al intentar recogerlo.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐
tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
El tirador de desbloqueo debe volver
a su posición original.9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
