2014 OPEL ASTRA H Používateľská príručka (in Slovak)

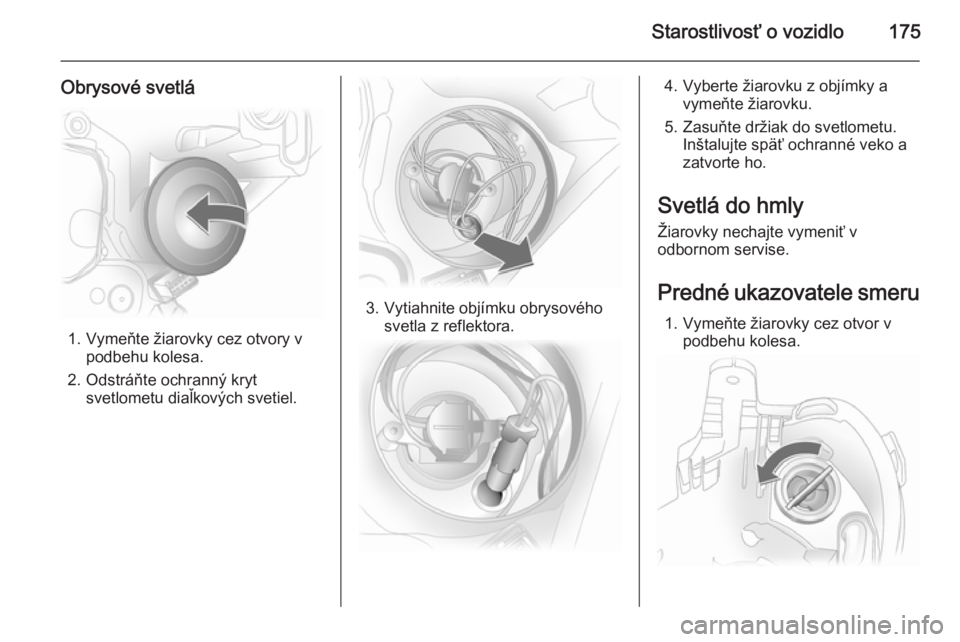

Starostlivosť o vozidlo175
Obrysové svetlá
1. Vymeňte žiarovky cez otvory vpodbehu kolesa.
2. Odstráňte ochranný kryt svetlometu diaľkových svetiel.
3. Vytiahnite objímku obrysovéhosvetla z reflektora.
4. Vyberte žiarovku z objímky avymeňte žiarovku.
5. Zasuňte držiak do svetlometu. Inštalujte späť ochranné veko a
zatvorte ho.
Svetlá do hmly Žiarovky nechajte vymeniť v
odbornom servise.
Predné ukazovatele smeru 1. Vymeňte žiarovky cez otvor v podbehu kolesa.

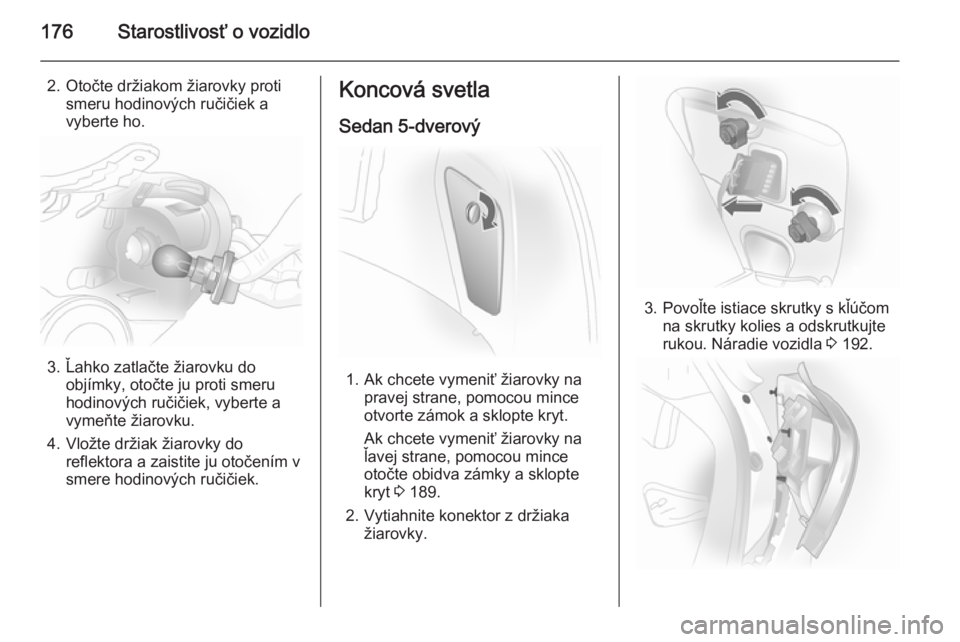

176Starostlivosť o vozidlo
2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho.
3. Ľahko zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku.
4. Vložte držiak žiarovky do reflektora a zaistite ju otočením v
smere hodinových ručičiek.
Koncová svetla
Sedan 5-dverový
1. Ak chcete vymeniť žiarovky na pravej strane, pomocou mince
otvorte zámok a sklopte kryt.
Ak chcete vymeniť žiarovky na
ľavej strane, pomocou mince
otočte obidva zámky a sklopte
kryt 3 189.
2. Vytiahnite konektor z držiaka žiarovky.
3. Povoľte istiace skrutky s kľúčom na skrutky kolies a odskrutkujte
rukou. Náradie vozidla 3 192.

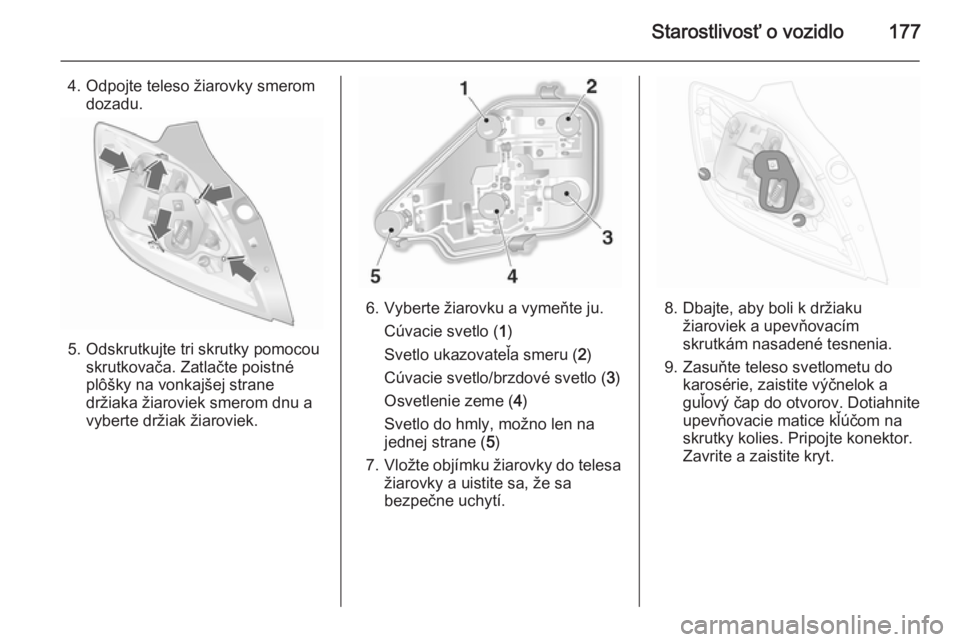

Starostlivosť o vozidlo177
4. Odpojte teleso žiarovky smeromdozadu.
5. Odskrutkujte tri skrutky pomocou skrutkovača. Zatlačte poistné
plôšky na vonkajšej strane
držiaka žiaroviek smerom dnu a
vyberte držiak žiaroviek.
6. Vyberte žiarovku a vymeňte ju.
Cúvacie svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
Cúvacie svetlo/brzdové svetlo ( 3)
Osvetlenie zeme ( 4)
Svetlo do hmly, možno len na
jednej strane ( 5)
7. Vložte objímku žiarovky do telesa
žiarovky a uistite sa, že sa
bezpečne uchytí.8. Dbajte, aby boli k držiaku žiaroviek a upevňovacím
skrutkám nasadené tesnenia.
9. Zasuňte teleso svetlometu do karosérie, zaistite výčnelok a
guľový čap do otvorov. Dotiahnite
upevňovacie matice kľúčom na
skrutky kolies. Pripojte konektor. Zavrite a zaistite kryt.

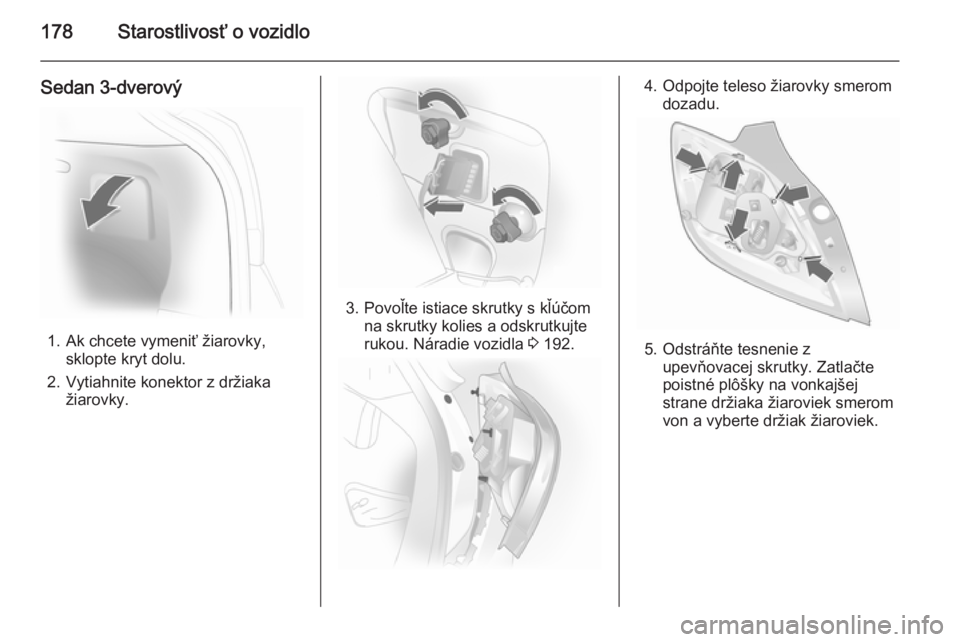

178Starostlivosť o vozidlo
Sedan 3-dverový
1. Ak chcete vymeniť žiarovky,sklopte kryt dolu.
2. Vytiahnite konektor z držiaka žiarovky.
3. Povoľte istiace skrutky s kľúčomna skrutky kolies a odskrutkujte
rukou. Náradie vozidla 3 192.
4. Odpojte teleso žiarovky smerom
dozadu.
5. Odstráňte tesnenie z upevňovacej skrutky. Zatlačte
poistné plôšky na vonkajšej
strane držiaka žiaroviek smerom
von a vyberte držiak žiaroviek.

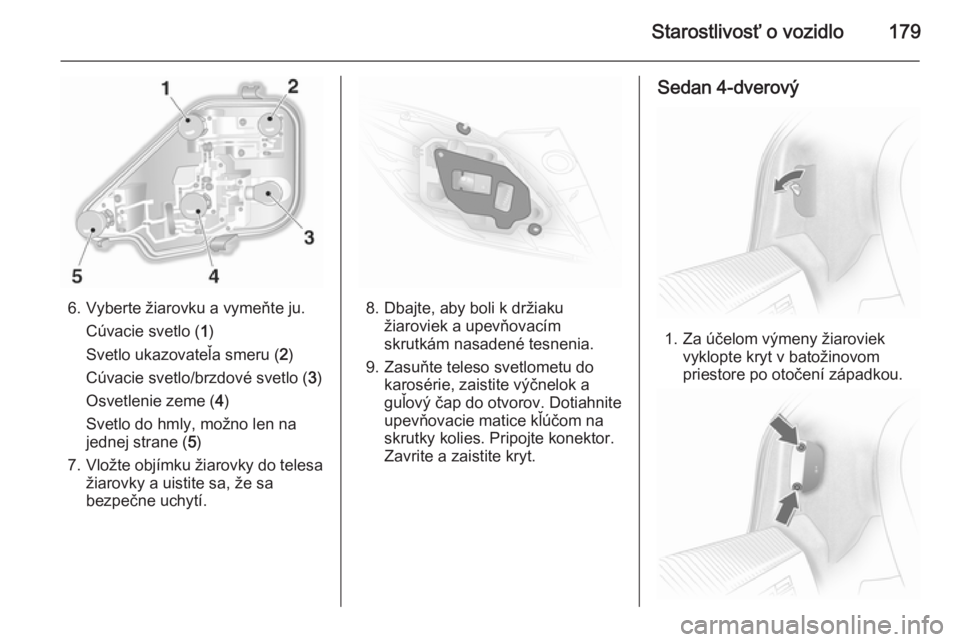

Starostlivosť o vozidlo179
6. Vyberte žiarovku a vymeňte ju.Cúvacie svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
Cúvacie svetlo/brzdové svetlo ( 3)
Osvetlenie zeme ( 4)
Svetlo do hmly, možno len na
jednej strane ( 5)
7. Vložte objímku žiarovky do telesa
žiarovky a uistite sa, že sa
bezpečne uchytí.8. Dbajte, aby boli k držiaku žiaroviek a upevňovacím
skrutkám nasadené tesnenia.
9. Zasuňte teleso svetlometu do karosérie, zaistite výčnelok a
guľový čap do otvorov. Dotiahnite
upevňovacie matice kľúčom na
skrutky kolies. Pripojte konektor. Zavrite a zaistite kryt.
Sedan 4-dverový
1. Za účelom výmeny žiaroviek vyklopte kryt v batožinovom
priestore po otočení západkou.

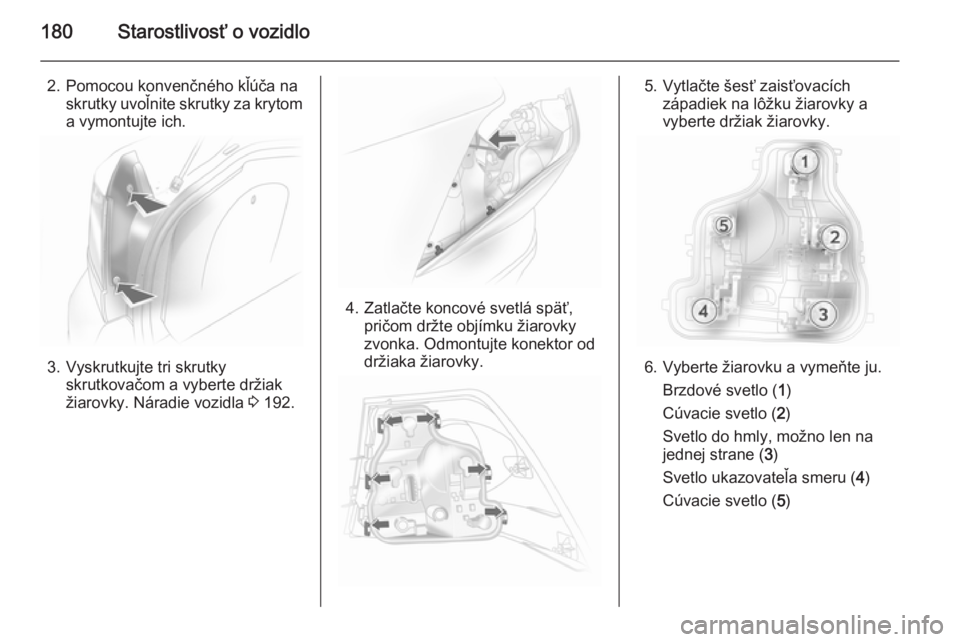

180Starostlivosť o vozidlo
2. Pomocou konvenčného kľúča naskrutky uvoľnite skrutky za krytoma vymontujte ich.
3. Vyskrutkujte tri skrutky skrutkovačom a vyberte držiak
žiarovky. Náradie vozidla 3 192.
4. Zatlačte koncové svetlá späť,
pričom držte objímku žiarovky
zvonka. Odmontujte konektor od
držiaka žiarovky.
5. Vytlačte šesť zaisťovacích západiek na lôžku žiarovky a
vyberte držiak žiarovky.
6. Vyberte žiarovku a vymeňte ju.
Brzdové svetlo ( 1)
Cúvacie svetlo ( 2)
Svetlo do hmly, možno len na
jednej strane ( 3)
Svetlo ukazovateľa smeru ( 4)
Cúvacie svetlo ( 5)

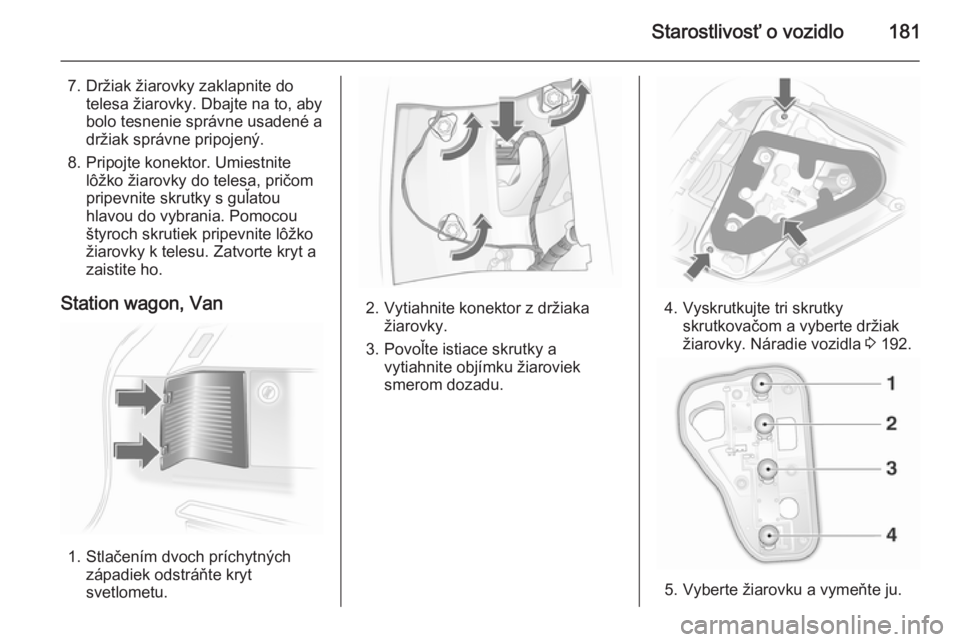

Starostlivosť o vozidlo181
7. Držiak žiarovky zaklapnite dotelesa žiarovky. Dbajte na to, aby
bolo tesnenie správne usadené a
držiak správne pripojený.
8. Pripojte konektor. Umiestnite lôžko žiarovky do telesa, pričom
pripevnite skrutky s guľatou
hlavou do vybrania. Pomocou
štyroch skrutiek pripevnite lôžko
žiarovky k telesu. Zatvorte kryt a
zaistite ho.
Station wagon, Van
1. Stlačením dvoch príchytných západiek odstráňte kryt
svetlometu.
2. Vytiahnite konektor z držiaka žiarovky.
3. Povoľte istiace skrutky a vytiahnite objímku žiaroviek
smerom dozadu.4. Vyskrutkujte tri skrutky skrutkovačom a vyberte držiak
žiarovky. Náradie vozidla 3 192.
5. Vyberte žiarovku a vymeňte ju.

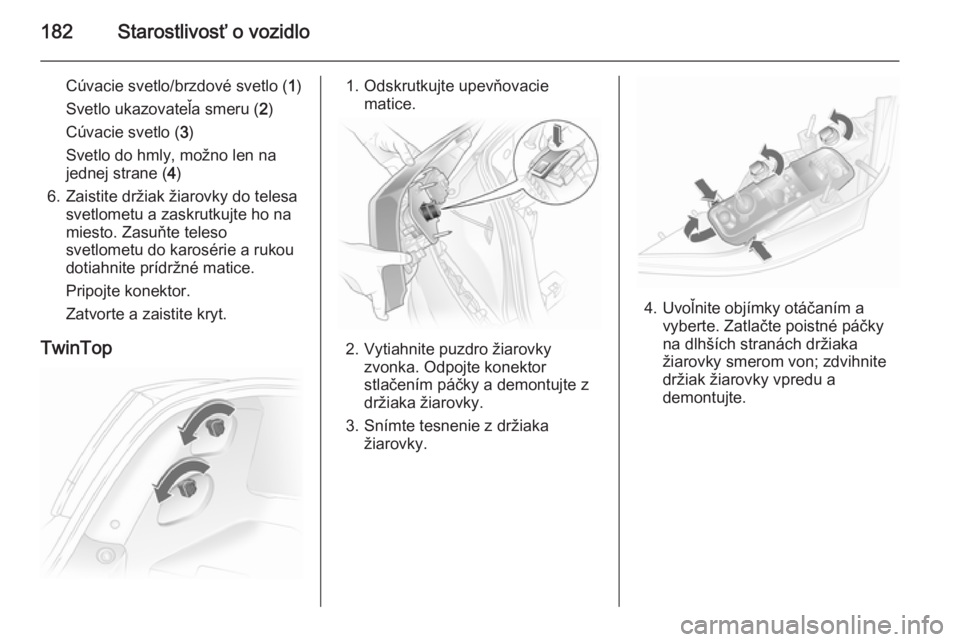

182Starostlivosť o vozidlo
Cúvacie svetlo/brzdové svetlo (1)
Svetlo ukazovateľa smeru ( 2)
Cúvacie svetlo ( 3)
Svetlo do hmly, možno len na
jednej strane ( 4)
6. Zaistite držiak žiarovky do telesa svetlometu a zaskrutkujte ho na
miesto. Zasuňte teleso
svetlometu do karosérie a rukou dotiahnite prídržné matice.
Pripojte konektor.
Zatvorte a zaistite kryt.
TwinTop1. Odskrutkujte upevňovacie matice.
2. Vytiahnite puzdro žiarovkyzvonka. Odpojte konektor
stlačením páčky a demontujte z
držiaka žiarovky.
3. Snímte tesnenie z držiaka žiarovky.
4. Uvoľnite objímky otáčaním avyberte. Zatlačte poistné páčky
na dlhších stranách držiaka
žiarovky smerom von; zdvihnite
držiak žiarovky vpredu a
demontujte.
