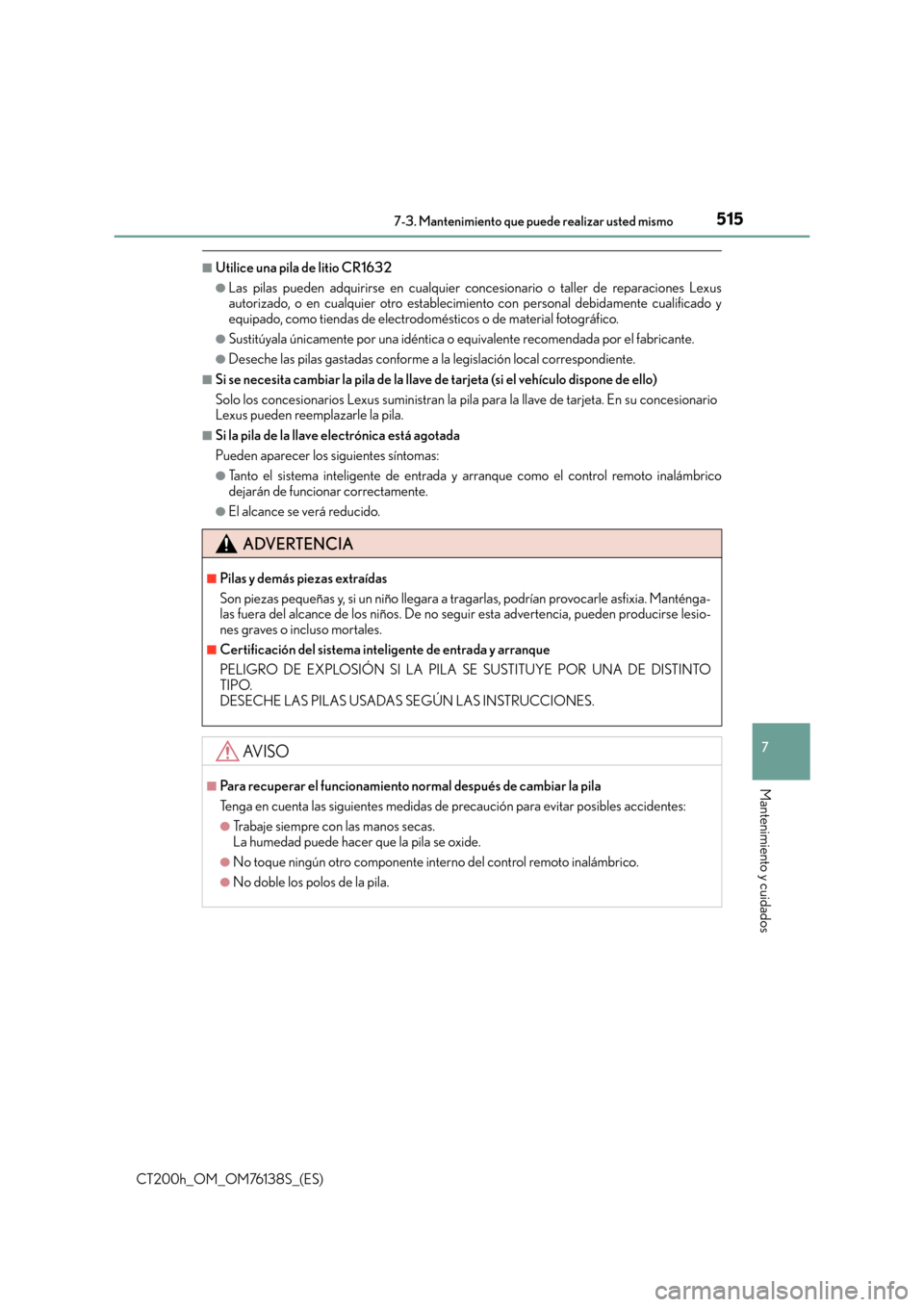

■Utilice una pila de litio CR1632
●Las pilas pueden adquirirse en cualquier concesionario o taller de reparaciones Lexus
autorizado, o en cualquier otro establecimiento con personal debidamente cualificado y
equipado, como tiendas de electrodomésticos o de material fotográfico.
●Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabricante.
●Deseche las pilas gastadas conforme a la legislación local correspondiente.
■Si se necesita cambiar la pila de la llave de tarjeta (si el vehículo dispone de ello)
Solo los concesionarios Lexus suministran la pila para la llave de tarjeta. En su concesionario
Lexus pueden reemplazarle la pila.
■Si la pila de la llave electrónica está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque como el control remoto inalámbrico
dejarán de funcionar correctamente.
●El alcance se verá reducido.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragarlas, podrían provocarle asfixia. Manténga-
las fuera del alcance de los niños. De no seguir esta advertencia, pueden producirse lesio-
nes graves o incluso mortales.
■Certificación del sistema inteligente de entrada y arranque
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES.
AV I S O
■Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles accidentes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
●No toque ningún otro componente interno del control remoto inalámbrico.
●No doble los polos de la pila.

5197-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea necesa-
rio cambiar una bombilla. ( →P. 5 2 0 )
●Si el fusible cambiado se funde de nuevo, póngase en contacto con cualquier concesionario
o taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado.
■Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de cables.
■Al cambiar las bombillas
Lexus le recomienda la utilización de productos Lexus genuinos diseñados para este vehí-
culo. Debido a que determinadas bombillas están conectadas a circuitos diseñados para evi-
tar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para este vehículo podrían
no ser utilizables.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sustituya un
fusible por cualquier otro objeto.
●Utilice siempre fusibles originales Lexus o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
●No modifique los fusibles ni las cajas de fusibles.
■La caja de fusibles está cerca de la unidad de control de potencia
Nunca revise o cambie los fusibles, ya que hay componentes de alta tensión y cableado
cerca de la caja de fusibles.
De lo contrario, podría sufrir una descarga eléctrica que le podría causar graves lesiones o
incluso la muerte.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Lexus autori-
zado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado
para determinar y solucionar la causa de la sobrecarga eléctrica.

5257-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados

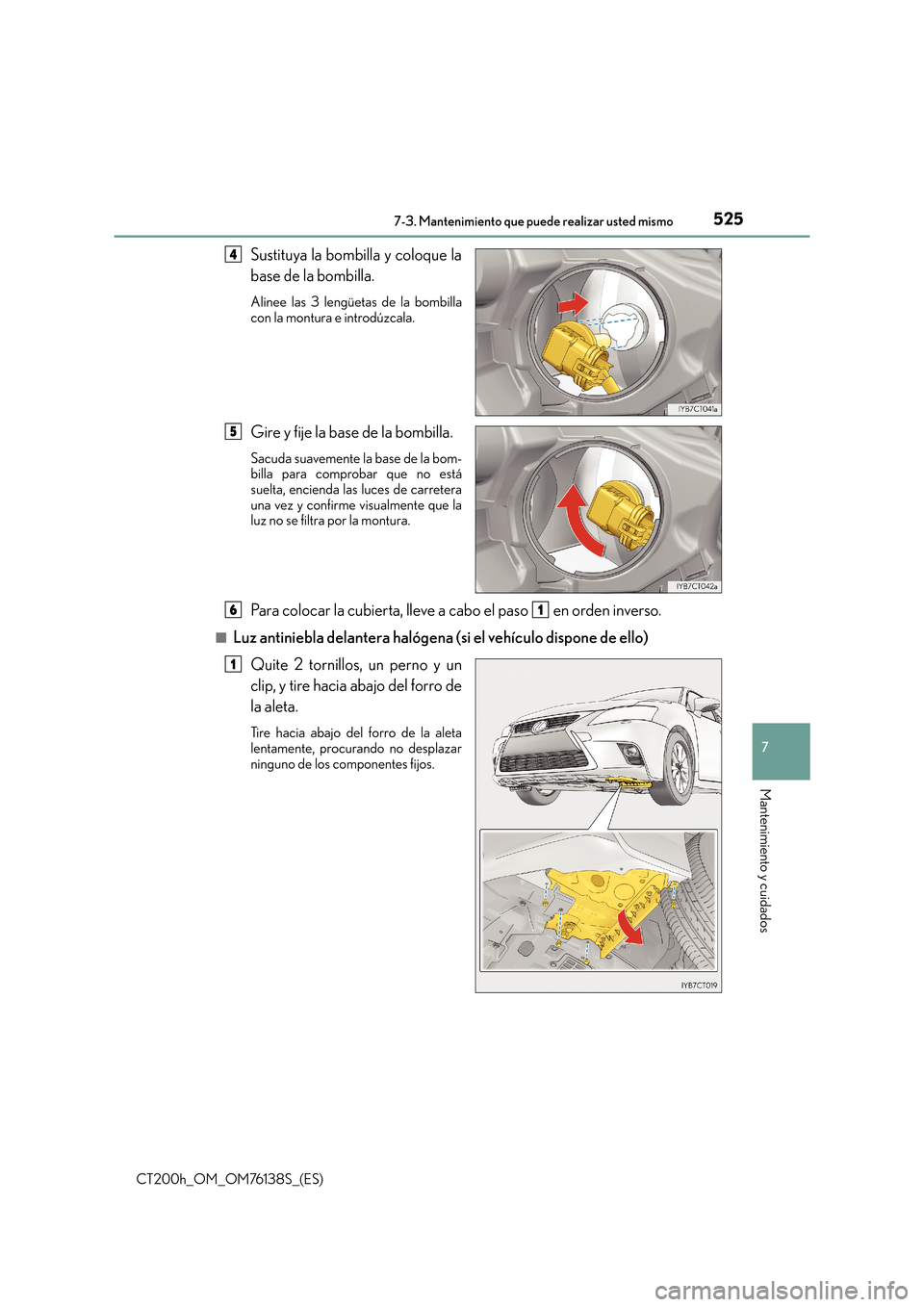

Sustituya la bombilla y coloque la
base de la bombilla.
Alinee las 3 lengüetas de la bombilla
con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Sacuda suavemente la base de la bom-
billa para comprobar que no está
suelta, encienda las luces de carretera
una vez y confirme visualmente que la
luz no se filtra por la montura.
Para colocar la cubierta, lleve a cabo el paso en orden inverso.
■Luz antiniebla delantera halógena (si el vehículo dispone de ello)Quite 2 tornillos, un perno y un
clip, y tire hacia abajo del forro de
la aleta.
Tire hacia abajo del forro de la aleta
lentamente, procurando no desplazar
ninguno de los componentes fijos.
4
5
61
1

5287-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)

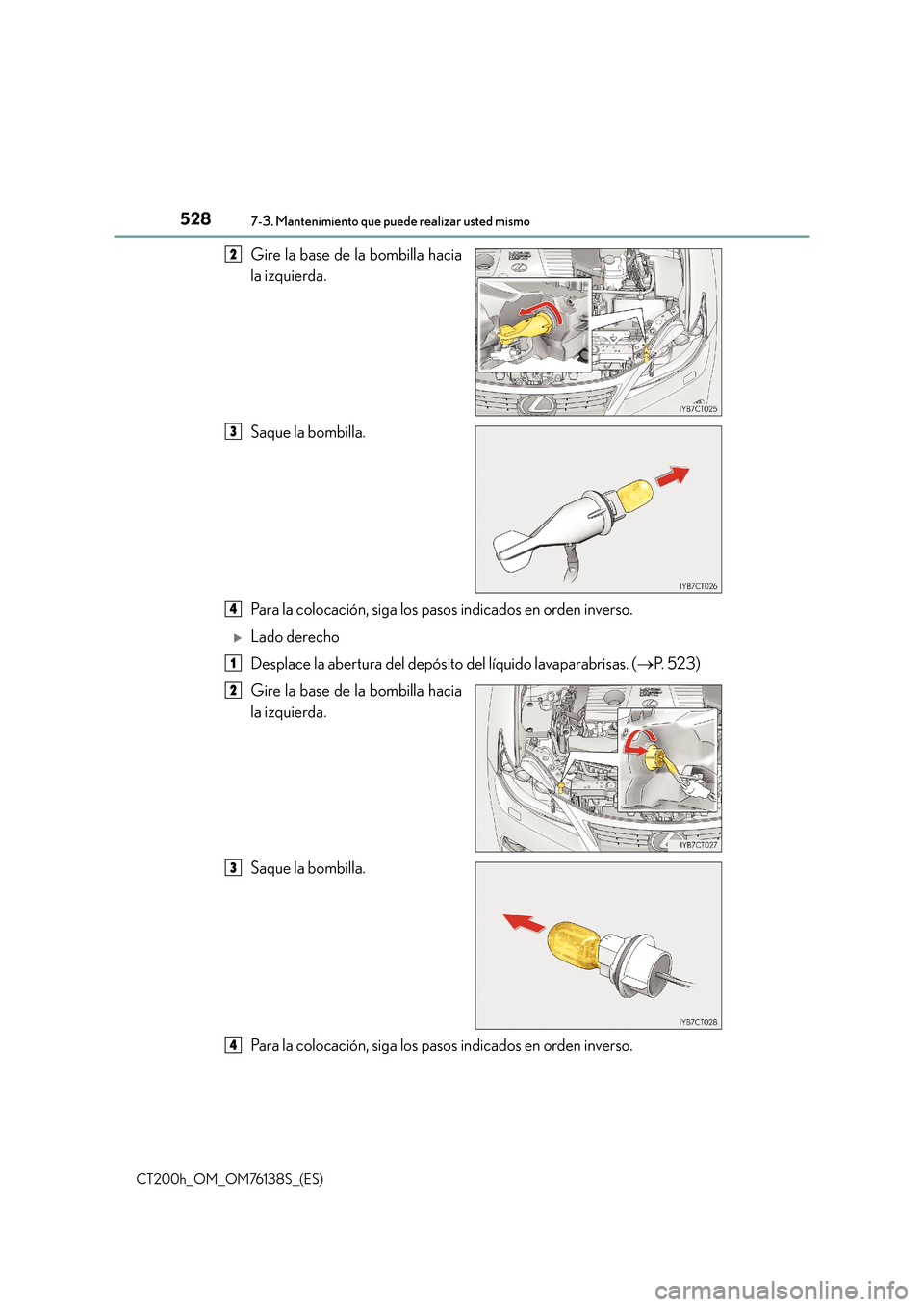

Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
XLado derecho
Desplace la abertura del depósito del líquido lavaparabrisas. (→P. 5 2 3 )
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
2
3
4
1
2
3
4

5307-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
Las ilustraciones muestran la extracción de la luz de marcha atrás en un vehí-
culo con volante a la derecha.
■Luces del piso exteriores Presione la parte superior del
espejo retrovisor exterior para
girarlo hacia arriba y ponga cinta
protectora en la parte inferior de
la cubierta del espejo.
Inserte 2 destornilladores de punta
plana envueltos en cinta protectora
y desenganche las lengüetas de la
parte de detrás del espejo.
Saque el espejo hacia usted haciendo
palanca y desenganchando las lengüe-
tas de 2 en 2.
Trabaje con cuidado para asegurarse
de que no se caiga el espejo.
2
3
4
1
2

5317-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
Desenchufe los conectores por
detrás del espejo y extraiga el
espejo.
Al extraer los conectores finos, asegú-
rese de marcar uno de los conectores
con un trozo de cinta adhesiva para
evitar equivocarse al volver a colocar-
los.
Trabaje con cuidado para asegurarse
de que no se caiga el espejo.
Cuando manipule el espejo, no toque las piezas a las que se haya aplicado grasa.
El número de conectores difiere según la especificación del vehículo.
Quite los tornillos y saque la
cubierta del espejo.
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
3
4
5
6

5327-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
Después de colocar la bombilla
nueva, fije el portalámparas al
cuerpo de la bombilla.
Al insertar el portalámparas, alinee las
marcas impresas en el cuerpo de la
bombilla con las marcas del portalám-
paras.
Coloque la cubierta del visor en
el bastidor del espejo, fíjela con
un tornillo, y coloque el intermi-
tente lateral y la luz del piso exte-
rior.
Utilice únicamente la posición del tor-
nillo que se muestra en la ilustración.
Intermitente lateral: Alinee las lengüe-
tas de la bombilla y de la cubierta y
coloque.
Luz del piso exterior: Enganche las len-
güetas de la ranura del cuerpo de la
bombilla con las de la cubierta y fíjelas.
Desenganche las lengüetas y
separe la parte superior e inferior
de la cubierta posterior del
espejo.
7
8
9

5337-3. Mantenimiento que puede realizar usted mismo
CT200h_OM_OM76138S_(ES)
7
Mantenimiento y cuidados
Coloque la cubierta posterior del
espejo, primero la parte inferior y
después la parte superior.
Cuando coloque la parte inferior de la
cubierta, inserte la patilla del intermi-
tente lateral en el orificio de la cubierta.
Fije la cubierta con los tornillos y
vuelva a conectar los conectores.
Fije los cables volviendo a colocarlos
en los ganchos, tal como estaban.
Alinee las lengüetas y fije el
espejo haciendo presión en
orden en cada par de lengüetas
diagonalmente opuestas.
Asegúrese de insertar las lengüetas en
el orden que se muestra en la ilustra-
ción y empújelas hasta que oiga un clic.
Si no oye el clic, no fuerce las lengüe-
tas. Saque el espejo y asegúrese de
que las lengüetas están alineadas.
10
11
