CAPTEURS ET
COMMANDES DE
DEPLOIEMENT DU
COUSSIN ANTICHOC
Commande de retenue des
occupants (ORC)
L'ORC fait partie des systèmes de sé-
curité réglementés de ce véhicule.
L'ORC détermine si le déploiement
des airbags avant et/ou latéraux est
nécessaire lors d'une collision frontale
ou latérale. Selon les signaux du cap-
teur d'impact, une commande centra-
lisée ORC déploie les airbags avant,
les airbags SABIC, SAB, les airbags
latéraux complémentaires de genoux
du conducteur et les prétendeurs de
ceinture de sécurité avant, selon les
besoins, en fonction de plusieurs fac-
teurs, dont la gravité et le type d'im-
pact.
Les airbags avant et l'airbag latéral
complémentaire de genoux du
conducteur sont conçus pour fournir
une protection supplémentaire, en ve-
nant compléter l'action des ceinturesde sécurité dans certains chocs fron-
taux, en fonction de plusieurs fac-
teurs, dont la sévérité et le type de
collision. Les airbags avant et l'airbag
latéral complémentaire de genoux du
conducteur ne sont pas supposés ré-
duire le risque de blessure dans le cas
de collisions arrière, latérales ou de
retournement.
Les airbags frontaux et l'airbag laté-
ral complémentaire de genoux côté
conducteur ne se déploient pas dans
toutes les chocs frontaux, même ceux
qui pourraient produire des dom-
mages importants au véhicule, par
exemple, certains chocs avec des po-
teaux ou des barres anti-encastrement
de camion, et les accidents dus à un
déport du véhicule. Par contre, selon
le type et l'emplacement de l'impact,
les airbags avant peuvent se déployer
en cas de collision provoquant très
peu de dommages à l'avant du véhi-
cule mais qui produisent une décélé-
ration initiale importante.
Les airbags latéraux ne se déploient
pas dans toutes les collisions latérales.
Le déploiement d'airbag latéral dé-
pend de la gravité et du type de colli-
sion.
Comme les capteurs d'airbag me-
surent la décélération du véhicule par
rapport à la durée, la vitesse du véhi-
cule et les dommages en soi ne sont
pas de bons indicateurs pour détermi-
ner si un airbag aurait dû ou non se
déployer.
Les ceintures de sécurité sont indis-
pensables pour garantir votre protec-
tion dans toutes les collisions, mais
elles sont aussi utiles pour vous aider à
adopter une position correcte, à
bonne distance d'un airbag en dé-
ploiement.
L'ORC surveille la disponibilité des
organes électroniques du système
d'airbag, que le contact soit en po-
sition START (Démarrage) ou ON/
RUN (En fonction/marche). Si le
contact est en position OFF (Hors
fonction) ou ACC (Accessoires), les
airbags sont hors fonction et ne se
gonflent pas.
46

L'ORC contient un système d'alimen-
tation de secours qui peut déployer les
airbags même en cas de perte
d'alimentation ou de déconnexion de
la batterie avant le déploiement.L'ORC allume également le
témoin d'airbag du tableau
de bord pendant environ
quatre à huit secondes à
titre d'autodiagnostic dès que le
contact est mis. Après l'autodiagnos-
tic, le témoin s'éteint. Si l'ORC détecte
une panne, il allume le témoin mo-
mentanément ou en permanence. Une
sonnerie simple retentit si le témoin
s'allume après le démarrage initial.
Il effectue également des diagnostics
qui allumeront le témoin d'airbag du
tableau de bord en cas de dysfonc-
tionnement susceptible d'affecter le
système d'airbags. Les diagnostics en-
registrent également la nature de la
défaillance.AVERTISSEMENT !
Surveillez le témoin d'airbag du ta-
bleau de bord : il en va de votre
sécurité en cas de collision. Si le
témoin de vérification de l'ampoule
ne s'allume pas lorsque vous mettez
le contact pour la première fois,
reste allumé après le démarrage ou
s'allume pendant le trajet, faites
immédiatement vérifier le système
d'airbag par un concessionnaire
agréé.
Gonfleurs des airbags avant
conducteur et passager
Les gonfleurs d'airbags avant
conducteur et passager se trouvent au
centre du volant et sur le côté droit du
tableau de bord. Quand l'ORC détecte
une collision qui exige le déploiement
des airbags avant, il émet un signal
vers les gonfleurs. Un grand volume
de gaz non toxique est produit pour
gonfler les airbags avant. Différents
taux de gonflage d'airbag sont pos-
sibles, en fonction de plusieurs fac-
teurs, dont le type de collision et sa
gravité. Le couvercle de garnissage du
moyeu du volant et le côté supérieur droit du tableau de bord se séparent
en se repliant pour permettre aux air-
bags de se gonfler complètement. Les
airbags se gonflent en 50 à 70 millise-
condes environ. Cela revient approxi-
mativement à la moitié du temps qu'il
vous faut pour cligner des yeux. Les
airbags se dégonflent ensuite rapide-
ment tout en protégeant le conducteur
et le passager avant.
Le gaz de gonflage de l'airbag avant
est évacué à travers les orifices laté-
raux de l'airbag. De cette façon, les
airbags vous évitent de perdre la maî-
trise du véhicule.
Gonfleur d'airbag latéral
complémentaire de genoux du
conducteur
Le gonfleur de l'airbag latéral com-
plémentaire de genoux du conducteur
est situé dans le garnissage du tableau
de bord, en dessous de la colonne de
direction. Quand l'ORC détecte une
collision qui exige le déploiement des
airbags avant, il émet un signal vers
les gonfleurs. Un grand volume de gaz
non toxique est produit pour gonfler
47

Faire clignoter les feux de détressetant que la batterie est chargée ou
jusqu'à ce que la clé de contact soit
tournée sur OFF (hors fonction).
Allumer les lampes de l'habitacle, qui restent allumées tant que la
batterie est chargée ou jusqu'à ce
que la clé de contact soit retirée.
Déverrouiller les portes automati- quement.
Pour réinitialiser le système amélioré
de réaction en cas d'accident après un
événement, placez le commutateur
d'allumage de la position ON (en
fonction) à la position OFF (hors
fonction).
En cas de déploiement
Les airbags avant sont conçus pour se
dégonfler immédiatement après le dé-
ploiement.
REMARQUE : Les airbags avant
et/ou latéraux ne se déploient pas
dans toutes les collisions. Ceci
n'indique pas une panne du sys-
tème d'airbags. Une collision entraînant le déploie-
ment des airbags peut avoir les consé-
quences suivantes :
En se déployant et en se dépliant, le
nylon des airbags peut parfois éra-
fler ou faire rougir la peau du
conducteur ou du passager avant.
Les éraflures ainsi provoquées sont
semblables aux brûlures d'une
corde ou d'un tapis de gymnas-
tique. Elles ne sont pas dues au
contact de produits chimiques. En
général, elles disparaissent rapide-
ment. Si les éraflures subsistent
après plusieurs jours ou en cas
d'apparition de cloques, consultez
immédiatement votre médecin.
Le dégonflement des airbags peut s'accompagner d'une production
de résidus poudreux comparable à
de la fumée. Ces particules sont un
sous-produit normal du gaz non
toxique utilisé pour le gonflement
des airbags. Ces particules en sus-
pension dans l'air peuvent irriter la
peau, les yeux, le nez ou la gorge.
En cas d'irritation de la peau ou des
yeux, rincez à l'eau froide. En cas d'irritation du nez ou de la gorge,
sortez respirer de l'air frais. Si l'ir-
ritation se prolonge, consultez votre
médecin. Si ces particules se dé-
posent sur vos vêtements, suivez les
instructions de leur fabricant pour
obtenir des conseils de nettoyage.
Ne conduisez pas votre véhicule après
un déploiement des airbags. Une nou-
velle collision vous priverait de la pro-
tection des airbags déjà déployés.
AVERTISSEMENT !
Les airbags déployés et les pré-
tendeurs de ceinture de sécurité ne
protègent plus en cas de collision
ultérieure. Faites immédiatement
remplacer les airbags, les pré-
tendeurs de ceinture de sécurité et
les ensembles de rétracteur de cein-
ture de sécurité avant par un
concessionnaire agréé. Le système
de commande de retenue des occu-
pants doit également être remplacé.
49

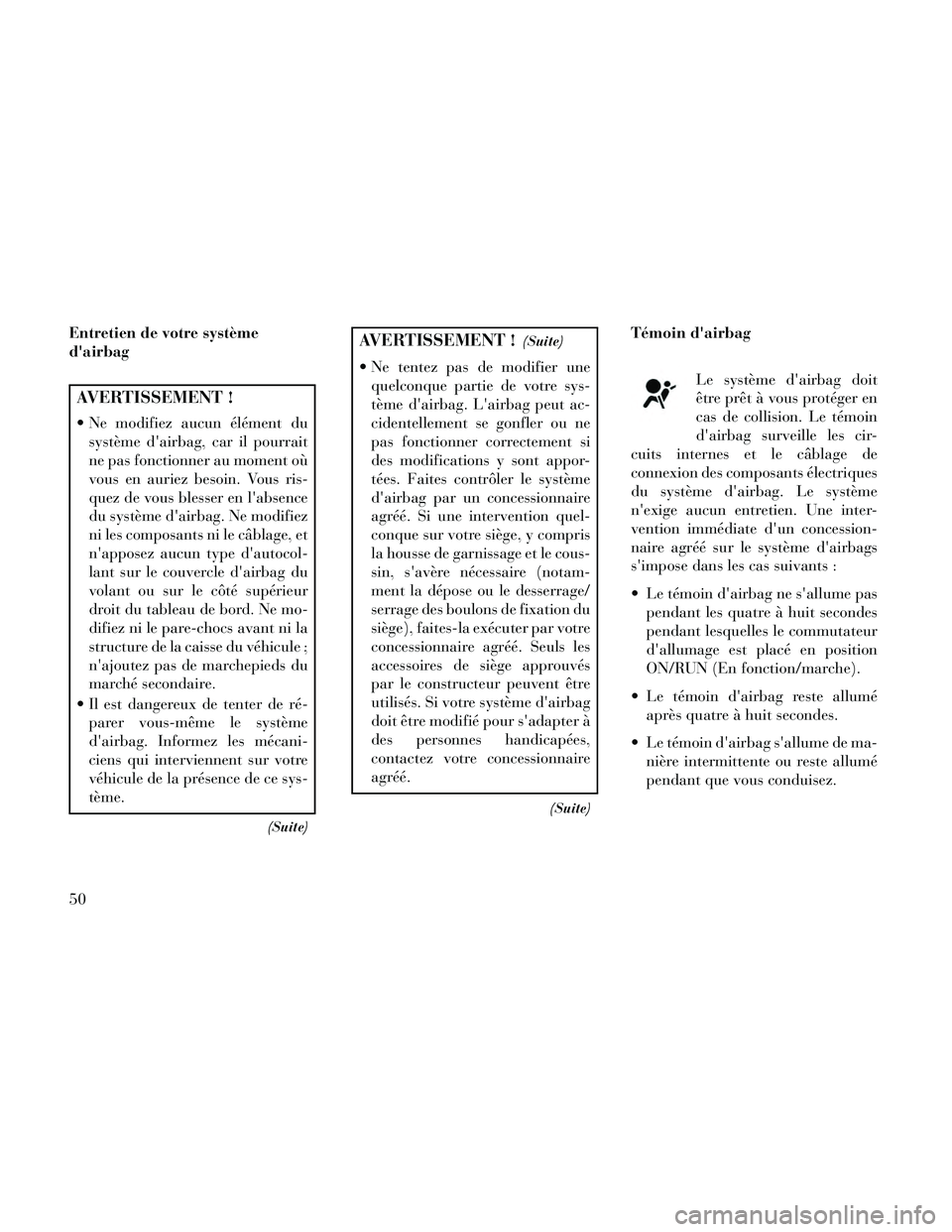

Entretien de votre système
d'airbag
AVERTISSEMENT !
Ne modifiez aucun élément dusystème d'airbag, car il pourrait
ne pas fonctionner au moment où
vous en auriez besoin. Vous ris-
quez de vous blesser en l'absence
du système d'airbag. Ne modifiez
ni les composants ni le câblage, et
n'apposez aucun type d'autocol-
lant sur le couvercle d'airbag du
volant ou sur le côté supérieur
droit du tableau de bord. Ne mo-
difiez ni le pare-chocs avant ni la
structure de la caisse du véhicule ;
n'ajoutez pas de marchepieds du
marché secondaire.
Il est dangereux de tenter de ré- parer vous-même le système
d'airbag. Informez les mécani-
ciens qui interviennent sur votre
véhicule de la présence de ce sys-
tème.
(Suite)
AVERTISSEMENT !(Suite)
Ne tentez pas de modifier unequelconque partie de votre sys-
tème d'airbag. L'airbag peut ac-
cidentellement se gonfler ou ne
pas fonctionner correctement si
des modifications y sont appor-
tées. Faites contrôler le système
d'airbag par un concessionnaire
agréé. Si une intervention quel-
conque sur votre siège, y compris
la housse de garnissage et le cous-
sin, s'avère nécessaire (notam-
ment la dépose ou le desserrage/
serrage des boulons de fixation du
siège), faites-la exécuter par votre
concessionnaire agréé. Seuls les
accessoires de siège approuvés
par le constructeur peuvent être
utilisés. Si votre système d'airbag
doit être modifié pour s'adapter à
des personnes handicapées,
contactez votre concessionnaire
agréé.
(Suite)
Témoin d'airbag
Le système d'airbag doit
être prêt à vous protéger en
cas de collision. Le témoin
d'airbag surveille les cir-
cuits internes et le câblage de
connexion des composants électriques
du système d'airbag. Le système
n'exige aucun entretien. Une inter-
vention immédiate d'un concession-
naire agréé sur le système d'airbags
s'impose dans les cas suivants :
Le témoin d'airbag ne s'allume pas pendant les quatre à huit secondes
pendant lesquelles le commutateur
d'allumage est placé en position
ON/RUN (En fonction/marche).
Le témoin d'airbag reste allumé après quatre à huit secondes.
Le témoin d'airbag s'allume de ma- nière intermittente ou reste allumé
pendant que vous conduisez.
50

REMARQUE : Si le compteur de
vitesse, le compte-tours ou
d'autres indicateurs liés au moteur
ne fonctionnent pas, la commande
de retenue des occupants (ORC)
peut également être désactivée.
Les airbags peuvent ne pas être
prêts à se gonfler pour assurer
votre protection. Contrôlez rapi-
dement le bloc-fusibles et recher-
chez d'éventuels fusibles fondus.
Pour connaître l'emplacement des
fusibles des airbags, référez-vous
à « Fusibles » dans la section « En-
tretien ». Consultez votre conces-
sionnaire agréé si les fusibles sont
en bon état.
ENREGISTREUR DE
DONNEES
EVENEMENTIELLES (EDR)
Ce véhicule est équipé d'un enregis-
treur de données événementielles
(EDR). Le but principal d'un EDR est
d'enregistrer, dans le cas d'accidents
avérés ou de quasi-accidents tels
qu'un déploiement d'airbag ou un
choc contre un obstacle de la route, lesdonnées qui aideront à la compréhen-
sion des performances des systèmes
d'un véhicule. L'EDR est conçu pour
enregistrer des données associées à la
dynamique et aux systèmes de sécu-
rité du véhicule pendant une courte
période, généralement de 30 secondes
ou moins. L'EDR de ce véhicule est
conçu pour enregistrer les données
telles que :
l'état de fonctionnement des divers
systèmes de votre véhicule ;
si les ceintures de sécurité de conducteur et de passager étaient
bouclées/attachés ;
dans quelle mesure (le cas échéant) l'accélérateur et/ou la pédale de
frein était engagé ;
la vitesse du véhicule.
Ces données peuvent aider à mieux
comprendre les circonstances dans
lesquelles les accidents et les blessures
se produisent. REMARQUE : Les données
d'EDR ne sont enregistrées par
votre véhicule qu'en cas d'un acci-
dent grave ; aucune donnée n'est
enregistrée par l'EDR dans des
conditions de conduite normales
et aucune donnée personnelle
(telle que le nom, le sexe, l'âge et le
lieu de l'accident) n'est enregis-
trée. Cependant, d'autres ins-
tances telles que les autorités de
maintien de l'ordre peuvent asso-
cier les données d'EDR au type de
données d'identification des per-
sonnes acquises durant une en-
quête concernant un accident.
L'utilisation d'un équipement spécial
est exigée pour lire des données enre-
gistrées par un EDR, et l'accès au
véhicule ou à l'EDR est nécessaire. De
plus, le constructeur du véhicule,
d'autres instances telles que les auto-
rités de maintien de l'ordre possédant
un tel équipement spécial peuvent lire
ces informations si elles ont accès au
véhicule ou à l'EDR.
51

SIEGES POUR ENFANT
Adulte, enfant ou bébé, chaque occu-
pant de votre véhicule doit toujours
porter sa ceinture de sécurité, ou être
correctement retenu.
Dans la mesure du possible, les en-
fants de 12 ans et moins doivent être
attachés dans un siège arrière. Les
statistiques d'accident montrent que
les enfants sont plus en sécurité quand
ils sont correctement retenus dans les
sièges arrière qu'à l'avant.
AVERTISSEMENT !
Danger extrême ! N'utilisez pasde siège pour enfant orienté dos à
la route sur un siège protégé par
un airbag avant ! Référez-vous
aux étiquettes du pare-soleil et de
l'embrasure de porte.
Lors d'une collision, un enfant non protégé, si petit soit-il, peut
devenir un projectile dans l'habi-
tacle. La force nécessaire pour
maintenir un enfant sur les ge-
noux peut dépasser les possibili-
tés d'un adulte, aussi fort soit-il.
L'enfant et les autres occupants
pourraient être grièvement bles-
sés. Tout enfant transporté dans
votre véhicule doit bénéficier
d'une protection adaptée à sa
taille. Il existe différents types et tailles de
sièges pour enfants, depuis le
nouveau-né jusqu'à l'enfant presque
assez grand pour porter une ceinture
de sécurité d'adulte. Vérifiez toujours
le manuel de l'utilisateur du siège
pour enfant afin de vous assurer de
posséder le siège qui convient à votre
enfant. Utilisez le système qui
convient à votre enfant.
52

Résumé des recommandations relatives aux sièges pour enfant dans les véhicules
Taille, grandeur, poids ou âge de l'en-fant Type de siège pour enfant recommandé
Bébés et jeunes enfants Enfants de deux ans ou moins qui n'ont pas atteint les limites de taille ou de poids deleur siège pour enfant Porte-bébé ou siège pour enfant convertible,
orienté dos à la route et installé sur le siège arrière du véhicule
Petits enfants Enfants âgés d'au moins deux ans ou qui dépassent les limites de taille ou de poids deleur siège pour enfant orienté dos à la route Siège pour enfant face à la route avec har-
nais cinq points, orienté face à la route et installé sur le siège arrière du véhicule
Enfants plus grands Enfants trop grands pour leur siège pour enfant orienté face à la route, mais trop
petits pour ajuster correctement la ceinture de sécurité du véhicule Réhausseur à repositionnement de la cein-
ture et ceinture de sécurité du véhicule, ins- tallé sur le siège arrière du véhicule
Enfants trop grands pour les sièges pour enfant Enfants âgés de 12 ans ou moins qui dé-
passent les limites de taille ou de poids de leur réhausseur Ceinture de sécurité du véhicule, assis sur le
siège arrière du véhicule
Protection des bébés et enfants
Les experts préconisent que les en-
fants voyagent orientés dos à la route
jusqu'à l'âge deux ans ou jusqu'à ce
qu'ils atteignent la limite de taille ou
de poids de leur siège pour enfant
orienté dos à la route. Deux types de
sièges pour enfant peuvent être utili-
sés en étant orientés dos à la route :
les nacelles et les sièges pour enfant
convertibles. La nacelle ne peut être utilisée
qu'orientée dos à la route. Elle est
préconisée pour les enfants dès la
naissance et jusqu'à la limite de poids
ou de taille de l'équipement. Les
sièges pour enfant convertibles
peuvent être utilisés dos ou face à la
route. Les sièges pour enfant conver-
tibles acceptent généralement une li-
mite de poids en orientation dos à la
route supérieure à celle des nacelles ;
ils peuvent donc être utilisés dos à la
route pour les enfants âgés de moins
de deux ans qui ont dépassé la limite
de leur nacelle. Les enfants doivent
être orientés dos à la route jusqu'à ce
qu'ils atteignent la limite de poids ou
de taille autorisée par leur siège pour
enfant convertible.
53

AVERTISSEMENT !
Ne placez jamais un siège pourbébé orienté dos à la route devant
un airbag. Le déploiement du
coussin antichoc avant passager
peut causer des blessures graves,
voire mortelles, à un enfant de
12 ans ou moins, y compris à un
enfant assis dans un siège pour
bébé orienté dos à la route.
Utilisez uniquement un siège pour enfant orienté dos à la route
sur l'un des sièges arrière du véhi-
cule.
Protection des enfants plus âgés
Les enfants âgés de deux ans ou ayant
dépassé la limite de taille ou poids de
leur siège pour enfant convertible
orienté dos à la route peuvent circuler
face à la route. Les sièges pour enfant et
les sièges pour enfant convertibles
orientés face à la route sont destinés aux
enfants âgés de plus de deux ans ou
ayant dépassé la limite de poids ou de
taille de leur siège pour enfant conver-
tible orienté dos à la route. Les enfants
doivent rester dans un siège pour enfant
orienté face à la route tant qu'ils n'ont pas atteint la limite de poids ou de taille
autorisée par leur siège pour enfant.
Tous les enfants dont la taille ou le
poids est supérieur à la limite du siège
orienté face à la route doivent utiliser
un siège d'appoint tant que la ceinture
de sécurité du véhicule ne leur est pas
parfaitement adaptée. Si l'enfant ne
peut s'asseoir genoux repliés le long de
la tranche du coussin de siège lorsque
son dos est en contact avec le dossier de
siège, il doit utiliser un réhausseur.
L'enfant et le réhausseur sont mainte-
nus par une ceinture de sécurité.
AVERTISSEMENT !
Une mise en place incorrecte peut
réduire l'efficacité d'un siège pour
enfant ou d'une nacelle. Le siège
pourrait se desserrer en cas de col-
lision. L'enfant pourrait alors être
grièvement ou mortellement
blessé. Suivez strictement les ins-
tructions du constructeur du siège
pour enfant lors de l'installation
d'un siège pour enfant ou pour
bébé.
(Suite)
AVERTISSEMENT !(Suite)
Lorsque le siège pour enfant n'est
pas utilisé, fixez-le dans le véhi-
cule au moyen de la ceinture de
sécurité de sécurité ou des an-
crages ISOFIX ou retirez-le du
véhicule. Ne le laissez pas détaché
dans le véhicule. En cas d'arrêt
brutal ou d'accident, il pourrait
heurter les occupants ou les dos-
siers de siège et provoquer des
blessures graves.
Enfants trop grands pour les
réhausseurs
Les enfants assez grands pour porter
confortablement une ceinture à trois
points et dont les jambes sont assez
longues pour plier par-dessus l'avant
du siège quand leur dos repose contre le
dossier du siège, doivent utiliser une
ceinture de sécurité dans un siège ar-
rière. Utilisez ce simple test en 5 étapes
pour déterminer si l'enfant peut utiliser
la ceinture de sécurité du véhicule seul :
1. L'enfant peut-il s'asseoir complè-
tement et s'appuyer contre le dossier
du siège ?
54
