2014 Lancia Delta Návod k použití a údržbě (in Czech)

V NOUZI
215
4
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
DÁLKOVÉ SVĚTLOMETY
Žárovky se žhavicím vláknem
Postup při výměně žárovky:
❍sejměte kryt A-obr. 15;
❍uvolněte zajišťovací svorku A-obr. 17;
❍odpojte elektrický konektor B;
❍vytáhněte žárovku C a vyměňte ji;
❍vložte novou žárovku tak, aby profil kovové části souhla-
sil s drážkou na parabole světlometu, připojte zpět elektrický
konektor B a zajistěte žárovku upevňovací svorkou A;
❍upevněte správně kryt A-obr. 15.
Obr. 17
L0E0156m
Kvůli vysokému napájecímu napětí smí výboj-
kové (dvojité xenonové) žárovky měnit pouze od-
borník: nebezpečí smrti! Vyhledejte autorizova-
ný servis Lancia.
S (xenonovými) výbojkovými žárovkami
(u příslušných verzí vozidla)
Kvůli vysokému napájecímu napětí smí výboj-
kové (dvojité xenonové) žárovky měnit pouze od-
borník: nebezpečí smrti! Vyhledejte autorizova-
ný servis Lancia.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 215

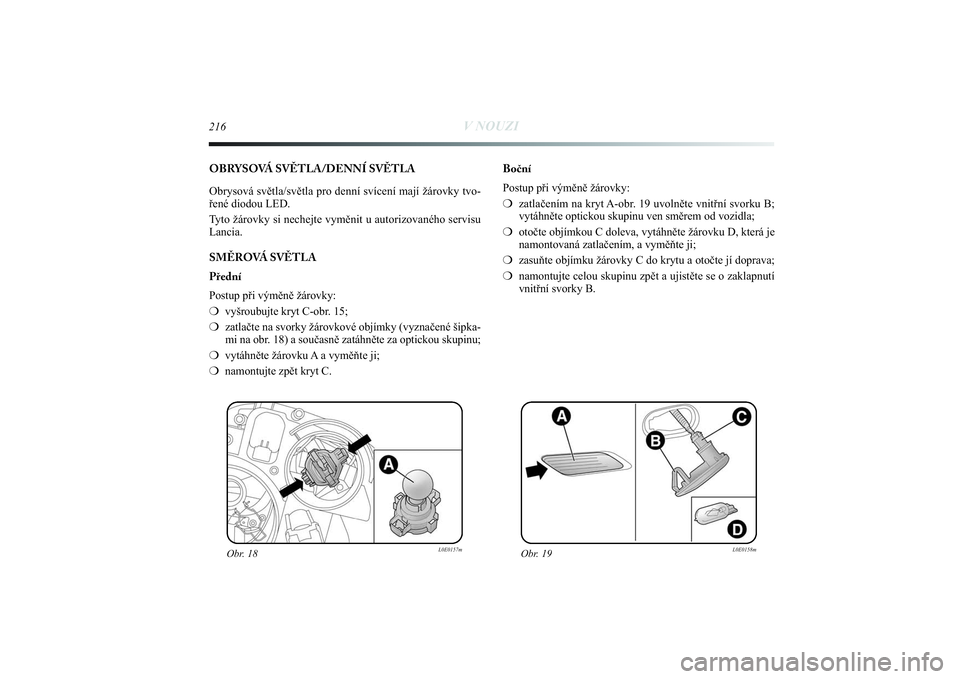

216
V NOUZI
OBRYSOVÁ SVĚTLA/DENNÍ SVĚTLA
Obrysová světla/světla pro denní svícení mají žárovky tvo-
řené diodou LED.
Tyto žárovky si nechejte vyměnit u autorizovaného servisu
Lancia.
SMĚROVÁ SVĚTLA
Přední
Postup při výměně žárovky:
❍vyšroubujte kryt C-obr. 15;
❍zatlačte na svorky žárovkové objímky (vyznačené šipka-
mi na obr. 18) a současně zatáhněte za optickou skupinu;
❍vytáhněte žárovku A a vyměňte ji;
❍namontujte zpět kryt C.Boční
Postup při výměně žárovky:
❍zatlačením na kryt A-obr. 19 uvolněte vnitřní svorku B;
vytáhněte optickou skupinu ven směrem od vozidla;
❍otočte objímkou C doleva, vytáhněte žárovku D, která je
namontovaná zatlačením, a vyměňte ji;
❍zasuňte objímku žárovky C do krytu a otočte jí doprava;
❍namontujte celou skupinu zpět a ujistěte se o zaklapnutí
vnitřní svorky B.
Obr. 18
L0E0157m
Obr. 19
L0E0158m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 216

V NOUZI
217
4
PŘEDNÍ SVĚTLOMETY DO MLHY obr. 20
(u příslušné verze vozidla)
Žárovky mlhových světlometů si nechejte vyměnit v autori-
zovaném servisu Lancia.
ZADNÍ OPTICKÉ SKUPINY
Žárovky LED zadních optických skupin si nechejte vyměnit
v autorizovaném servisu Lancia.
SVĚTLA ZPĚTNÉHO POJEZDU obr. 21
Žárovky si nechejte vyměnit v autorizovaném servisu Lancia.ZADNÍ SVÍTILNA DO MLHY obr. 22
Žárovky si nechejte vyměnit v autorizovaném servisu Lancia.
Obr. 20
L0E0159m
Obr. 22
L0E0161m
Obr. 21
L0E0160m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 217

218
V NOUZI
TŘETÍ BRZDOVÉ SVĚTLO obr. 23
Žárovky LED třetího brzdového světla si nechejte vyměnit
v autorizovaném servisu Lancia.
OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❍v místě vyznačeném šipkami uvolněte a demontujte sví-
tilny A-obr. 24;
❍vytáhněte žárovku B a vyměňte ji.
Obr. 23
L0E0162m
Obr. 25
L0E0282m
Obr. 24
L0E0163m
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 218

V NOUZI
219
4
Obr. 27
L0E0166m
Obr. 26
L0E0165m
VÝMĚNA VNITŘNÍ ŽÁROVKY Typ a výkon žárovky jsou uvedeny v části „Typy žárovek“.PŘEDNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovek:
❍v bodech vyznačených šipkami uvolněte a demontujte sví-
tilnu A-obr. 26;
❍otevřete kryt B-obr. 27;
❍vytáhněte žárovky C z postranních kontaktů a vyměňte je.
Zkontrolujte, zda nové žárovky sedí pevně v kontaktech;
❍zavřete kryt B - obr. 27 a upevněte stropní svítilnu A - obr.
26 do uložení, ujistěte se o řádném zajištění v tomto ulo-
žení.
UPOZORNĚNÍ U některých provedení (viz obr. 26) je strop-
ní svítilna umístěna vzadu (v případě elektrického otevírání
střechy). Další informace, které se týkají výměny příslušných
žárovek, naleznete v bodě „Zadní stropní svítilna“ v této ka-
pitole.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 219

220
V NOUZI
Obr. 28
L0E0167m
Obr. 30
L0E0169m
Obr. 29
L0E0168m
ZADNÍ STROPNÍ SVÍTILNA
Provedení bez střešního okna
Postup při výměně žárovek:
❍v bodě vyznačeném šipkami uvolněte a demontujte sví-
tilnu A-obr. 28;
❍vytáhněte žárovku B-obr. 29 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně v kon-
taktech.
Provedení se střešním oknem
Postup při výměně žárovky:
❍v bodě vyznačeném šipkami uvolněte a demontujte sví-
tilnu A-obr. 30;❍vytáhněte žárovku B-obr. 29 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně v kon-
taktech.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 220

V NOUZI
221
4
Obr. 32
L0E0171m
Obr. 33
L0E0172m
OSVĚTLENÍ ZAVAZADLOVÉHO PROSTORU
Postup při výměně žárovky:
❍otevřete víko zavazadlového prostoru;
❍zatlačte v bodě vyznačeném šipkami a vytáhněte svítilnu
A-obr. 32;
❍otevřete kryt B-obr. 33, vytáhněte žárovku namontovanou
zatlačením a vyměňte ji;❍zavřete kryt B;
❍namontujte zpět svítilnu A zasunutím do správné polohy
nejdříve na jedné straně a pak na druhé straně na zaklap-
nutí.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 221

222
V NOUZI
Obr. 34
L0E0173m
Obr. 36
L0E0175m
Obr. 35
L0E0174m
OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ DESCE
Postup při výměně žárovky:
❍otevřete schránku a vytáhněte svítilnu A-obr. 34;
❍vytáhněte žárovku B z postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí pevně v kontaktech.
MALÁ STROPNÍ SVÍTILNA
(u příslušné verze vozidla)
Postup při výměně žárovky:
❍otevřete kryt zrcátka A-obr. 35;
❍v bodech vyznačených šipkami uvolněte a demontujte sví-
tilnu B;
❍vytáhněte žárovku C-obr. 36 z postranních kontaktů a vy-
měňte ji. Zkontrolujte, zda nová žárovka sedí pevně v kon-
taktech.
195-232 Delta CZ 1ed 07/10/13 09.06 Pagina 222
