2014 Lancia Delta Kezelési és karbantartási útmutató (in Hungarian)

SZÜKSÉG ESETÉN
231
4

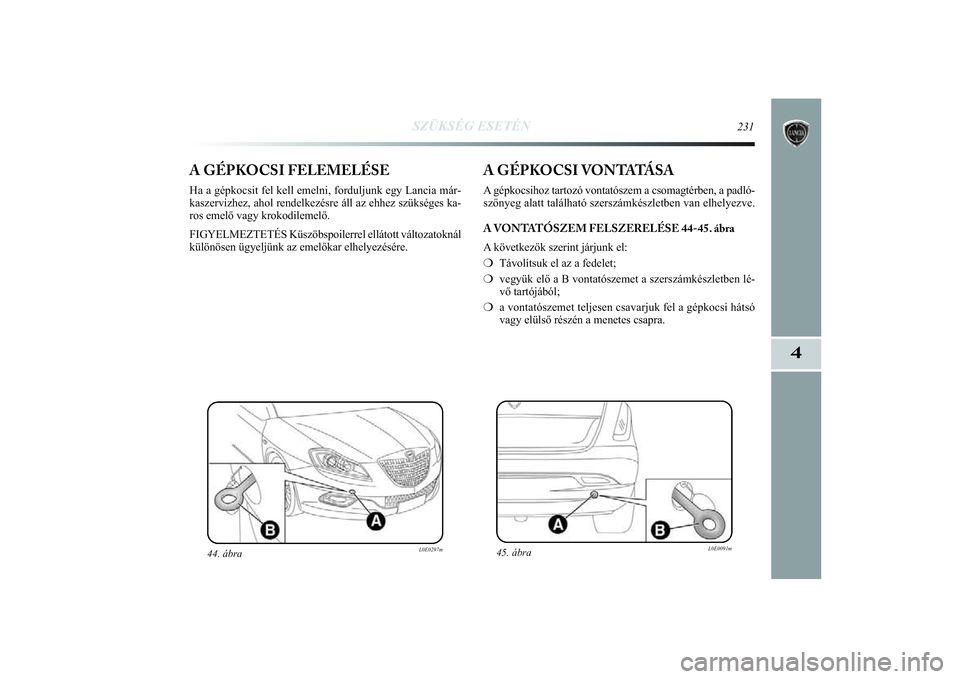

A GÉPKOCSI FELEMELÉSEHa a gépkocsit fel kell emelni, forduljunk egy Lancia már-
kaszervizhez, ahol rendelkezésre áll az ehhez szükséges ka-
ros emelő vagy krokodilemelő.
FIGYELMEZTETÉS Küszöbspoilerrel ellátott változatoknál\
különösen ügyeljünk az emelőkar elhelyezésére.
A GÉPKOCSI VONTATÁSAA gépkocsihoz tartozó vontatószem a csomagtérben, a padló-\
szőnyeg alatt található szerszámkészletben van elhelyezve\
.
A VONTATÓSZEM FELSZERELÉSE 44-45. ábra
A következők szerint járjunk el:
❍Távolítsuk el az a fedelet;
❍ vegyük elő a B vontatószemet a szerszámkészletben lé-
vő tartójából;
❍ a vontatószemet teljesen csavarjuk fel a gépkocsi hátsó
vagy elülső részén a menetes csapra.
44. ábra
L0E0297m
45. ábra
L0E0091m
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 231

232
SZÜKSÉG ESETÉN

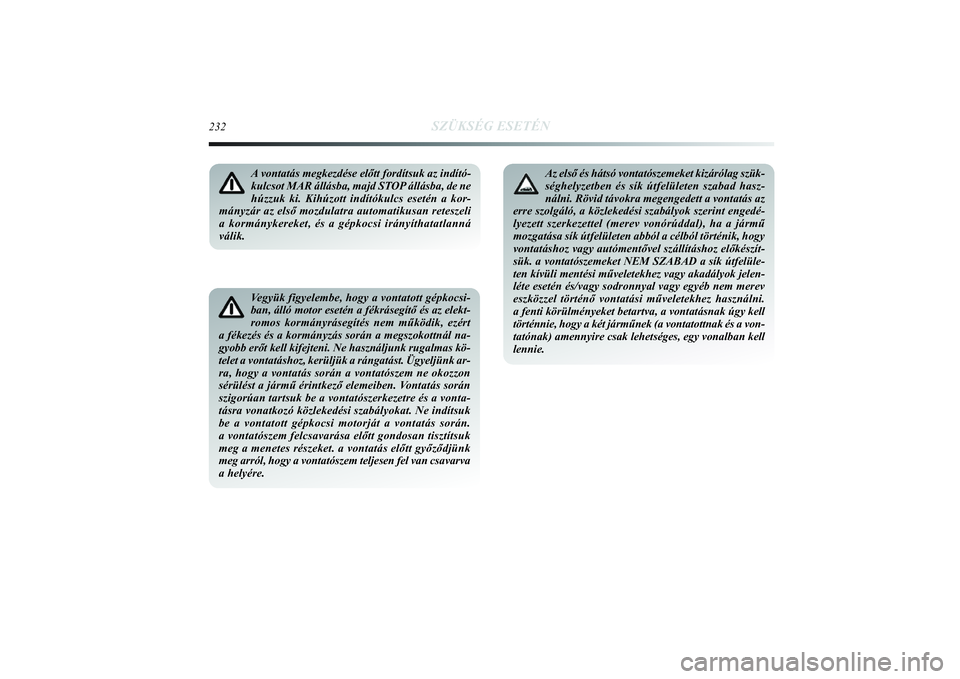

Vegyük figyelembe, hogy a vontatott gépkocsi-
ban, álló motor esetén a fékrásegítő és az elekt\
-
romos kormányrásegítés nem működik, ezért
a fékezés és a kormányzás során a megszokottnál na-\
gyobb erőt kell kifejteni. Ne használjunk rugalmas kö-
telet a vontatáshoz, kerüljük a rángatást. Ügyeljün\
k ar-
ra, hogy a vontatás során a vontatószem ne okozzon
sérülést a jármű érintkező elemeiben. Vontatás során
szigorúan tartsuk be a vontatószerkezetre és a vonta-
tásra vonatkozó közlekedési szabályokat. Ne indítsuk
be a vontatott gépkocsi motorját a vontatás során.
a vontatószem felcsavarása előtt gondosan tisztítsuk
meg a menetes részeket. a vontatás előtt győződjünk
meg arról, hogy a vontatószem teljesen fel van csavarva
a helyére.
Az első és hátsó vontatószemeket kizárólag szük-\
séghelyzetben és sík útfelületen szabad hasz-
nálni. Rövid távokra megengedett a vontatás az
erre szolgáló, a közlekedési szabályok szerint engedé-\
lyezett szerkezettel (merev vonórúddal), ha a jármű
mozgatása sík útfelületen abból a célból törté\
nik, hogy
vontatáshoz vagy autómentővel szállításhoz előké\
szít-
sük. a vontatószemeket NEM SZABAD a sík útfelüle-
ten kívüli mentési műveletekhez vagy akadályok jelen-
léte esetén és/vagy sodronnyal vagy egyéb nem merev
eszközzel történő vontatási műveletekhez használni.\
a fenti körülményeket betartva, a vontatásnak úgy kell
történnie, hogy a két járműnek (a vontatottnak és a v\
on-
tatónak) amennyire csak lehetséges, egy vonalban kell
lennie.
A vontatás megkezdése előtt fordítsuk az indító-
kulcsot MAR állásba, majd STOP állásba, de ne
húzzuk ki. Kihúzott indítókulcs esetén a kor-
mányzár az első mozdulatra automatikusan reteszeli
a kormánykereket, és a gépkocsi irányíthatatlanná
válik.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 232

KARBANTARTÁS ÉS GONDOZÁS
233
Tervszerű karbantartás ......................................................................\
. 234
Karbantartási terv ........................................................................\
...... 235
Időszakos elle nőrzések ...................................................................... 237
A jármű nehéz üzemi körülménye k közötti használata ...................... 237
Folyadékszintek ellenőrzése .............................................................. 239
Levegőszűrő/pollenszűrő/gázolajszűrő .............................................. 243
Akkumulátor .....................................................................\
................. 244
Kerekek és gum iabroncsok ................................................................ 247
Gumitöml ők ..................................................................\
.................... 249
Szélvédő- és háts ó ablaktörlő ............................................................ 249
Karosszéria .....................................................................\
................... 252
Utastér ......................................................................\
......................... 256
233-256 Delta HU 1ed 01/10/13 10.55 Pagina 233

234
KARBANTARTÁS ÉS GONDOZÁS
TERVSZERŰ KARBANTARTÁSA megfelelő karbantartás biztosítja, hogy a gépkocsi éveke\
n
keresztül megbízható és kitűnő műszaki állapotba\
n maradjon.
Ennek érdekében a Lancia 35 000 kilométerenként elvégzend\
ő
ellenőrzési és karbantartási műveleteket ír elő.
A tervszerű karbantartás végrehajtása nem elégíti ki a \
gép-
kocsi teljes karbantartási igényét: tehát a jármű nem \
nélkü-
lözheti sem az első 35 000 kilométeres karbantartás előtt\
i pe-
riódusban, sem a későbbiek során, az előírt karbantart\
ások kö-
zött a rutinszerű ellenőrzéseket és a rendszeres figyelme\
t, mint
pl. a különféle folyadékszintek ellenőrzését és \
szükség sze-
rinti feltöltését, a gumiabroncsok légnyomásának rends\
zeres
ellenőrzését stb.
FIGYELMEZTETÉS a Gyártó előírja a Karbantartási terv
szerinti átvizsgálási és karbantartási műveletek elvé\
gezte-
tését. Ezek elmulasztása a garancia megszűnését eredmé\
-
nyezheti. A Tervszerű karbantartás műveleteit a Lancia márkaszervizek
a Gyártó által meghatározott időnormák szerint végz\
ik el.
Ha az átvizsgálás során, a karbantartásra előírt mű\
veleteken
túl esetleges további hibák kerülnek megállapításra\
, ezek ki-
javítására csak a gépkocsi tulajdonosának beleegyezése\
ese-
tén kerül sor.
FIGYELMEZTETÉS Ajánlatos, hogy a használat közben
esetleg jelentkező, kisebb hibák kijavíttatásával ne vá\
rjunk
a következő átvizsgálásig, hanem haladéktalanul lép\
jünk kap-
csolatba a legközelebbi Lancia márkaszervizzel.
Ha a gépkocsit gyakran használjuk utánfutó vontatására\
, a kar-
bantartási tervben előírt ellenőrzési és karbantartá\
si művele-
tek közötti intervallumokat csökkenteni kell.
233-256 Delta HU 1ed 01/10/13 10.55 Pagina 234

35 70 105 140 175
24 48 72 96 120●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
KARBANTARTÁS ÉS GONDOZÁS
235
5

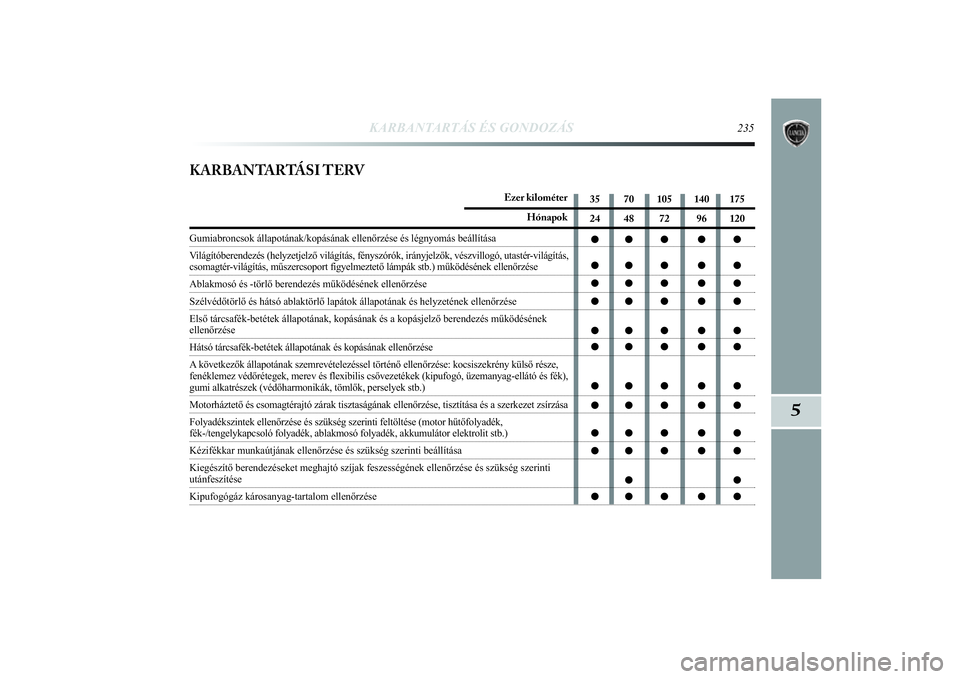

KARBANTARTÁSI TERV
Ezer kilométer
Hónapok
Gumiabroncsok állapotának/kopásának ellenőrzése és \
légnyomás beállítása
Világítóberendezés (helyzetjelző világítás, fé\
nyszórók, irányjelzők, vészvillogó, utastér-világítás, csomagtér-világítás, műszercsoport figyelmeztető lámpák stb.\
) működésének ellenőrzéseAblakmosó és -törlő berendezés működésének el\
lenőrzéseSzélvédőtörlő és hátsó ablaktörlő lapát\
ok állapotának és helyzetének ellenőrzése
Első tárcsafék-betétek állapotának, kopásának é\
s a kopásjelző berendezés működésének ellenőrzéseHátsó tárcsafék-betétek állapotának és kopásá\
nak ellenőrzése
A következők állapotának szemrevételezéssel törté\
nő ellenőrzése: kocsiszekrény külső része,
fenéklemez védőrétegek, merev és flexibilis csővezeté\
kek (kipufogó, üzemanyag-ellátó és fék), gumi alkatrészek (védőharmonikák, tömlők, perselyek s\
tb.) Motorháztető és csomagtérajtó zárak tisztaságána\
k ellenőrzése, tisztítása és a szerkezet zsírzása
Folyadékszintek ellenőrzése és szükség szerinti feltö\
ltése (motor hűtőfolyadék, fék-/tengelykapcsoló folyadék, ablakmosó folyadék, akkumu\
látor elektrolit stb.) Kézifékkar munkaútjának ellenőrzése és szüksé\
g szerinti beállítása
Kiegészítő berendezéseket meghajtó szíjak feszesség\
ének ellenőrzése és szükség szerinti utánfeszítéseKipufogógáz károsanyag-tartalom ellenőrzése
233-256 Delta HU 1ed 01/10/13 10.55 Pagina 235

Ezer kilométer
Hónapok
Motorvezérlő rendszerek működésének ellenőrzése \
(diagnosztikai csatlakozón keresztül) Az akkumulátor töltöttségi állapotának ellenőrzé\
se és esetleges feltöltéseKiegészítő berendezéseket meghajtó szíj (ak) cseré\
jeVezérműszíj cseréje (*) Üzemanyagszűrő cseréjeLevegőszűrő betét cseréjeMotorolaj és olajszűrő cseréje (DPF nélküli változ\
atok) (vagy 24 hónaponként) Motorolaj és olajszűrő cseréje (DPF-fel szerelt változat\
ok) (**) Fékfolyadék cseréje (vagy 24 hónaponként) Pollenszűrő cseréje (vagy 15 hónaponként)
(*) Nehéz üzemi körülmények esetén (hideg éghajlat, vá\
rosi közlekedés, gyakori alapjárat) a vezérműszíjat a\
futásteljesítménytől függetle-
nül négyévenként kell kicserélni, vagy ötévenkén\
t mindenképpen ki kell cserélni.
(**) A motorolaj és az olajszűrő cseréjének tényleges idő\
köze a jármű használati feltételétől függ, és\
a figyelmeztető lámpa fel gyulladása
vagy a műszercsoportban megjelenő vonatkozó üzenet (egyes v\
áltozatoknál) esetén, vagy 24 hónaponként mindenképpe\
n el kell végez ni
a cserét.
A főként városi forgalomban használt gépkocsiknál a motorolajat és az olajszűrőt 12 havonta kell cserélni.
35 70 105 140 175
24 48 72 96 120
●● ● ● ●
●● ● ● ● ●●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
236
KARBANTARTÁS ÉS GONDOZÁS
233-256 Delta HU 1ed 01/10/13 10.55 Pagina 236

IDŐSZAKOS ELLENŐRZÉSEK1000 kilométerenként vagy minden hosszabb út előtt vé-
gezzük el az alábbiak ellenőrzését és szükség sz\
erint a fel-
töltését:
❍a motor hűtőfolyadék szint;
❍ fékfolyadék szint;
❍ ablakmosó folyadék szint;
❍ a gumiabroncsok légnyomása és állapota;
❍ a világítóberendezések működése (fényszóró\
k, irányjel-
zők, elakadásjelző stb.);
❍ szélvédőtörlő és -mosó/hátsó ablaktörlő\
és -mosó beren-
dezés működése és a lapátok elhelyezkedése/elhaszná\
ló-
dása.
3000 kilométerenként végezzük el az alábbiak ellenőrzé\
sét és
szükség szerint a feltöltését: motorolaj szint.
A JÁRMŰ NEHÉZ ÜZEMI
KÖRÜLMÉNYEK KÖZÖTTI
HASZNÁLATAAbban az esetben, ha a gépkocsit túlnyomórészt az alábbi,\
kü-
lönösen nehéz üzemi körülmények között haszná\
ljuk:
❍ utánfutó vagy lakókocsi vontatása;
❍ poros utakon;
❍ gyakran ismétlődő, 7 – 8 kilométernél rövidebb utak\
on,
0°C alatti hőmérséklet esetén;
❍ gyakori várakozások üresjárati üzemben, vagy tartós ü\
ze-
meltetés kis sebességgel, vagy hosszabb idejű üzemszü-
netek esetén.
KARBANTARTÁS ÉS GONDOZÁS
237
233-256 Delta HU 1ed 01/10/13 10.55 Pagina 237

Az alábbi műveleteket a karbantartási tervben megadott in-
tervallumoknál gyakrabban kell elvégezni:
❍első tárcsafék-betétek állapotának és kopásán\
ak ellenőr-
zése;
❍ motorháztető és csomagtérajtó zárak tisztaságána\
k ellen-
őrzése, tisztítása és a szerkezet zsírzása;
❍ a következők állapotának szemrevételezéssel törté\
nő
ellenőrzése: kocsiszekrény és fenéklemez védőrét\
egek,
merev és flexibilis csővezetékek (kipufogó, üzemanyag-
ellátó és fék), gumi alkatrészek (védőharmonikák, töm-
lők, perselyek stb.); ❍
az akkumulátor feltöltöttségének és (elektrolit) fol\
yadék-
szintjének ellenőrzése;
❍ különféle meghajtószíjak állapotának szemrevétel\
ezéses
ellenőrzése;
❍ levegőszűrő ellenőrzése és szükség szerinti cser\
éje. 238
KARBANTARTÁS ÉS GONDOZÁS
233-256 Delta HU 1ed 01/10/13 10.55 Pagina 238
