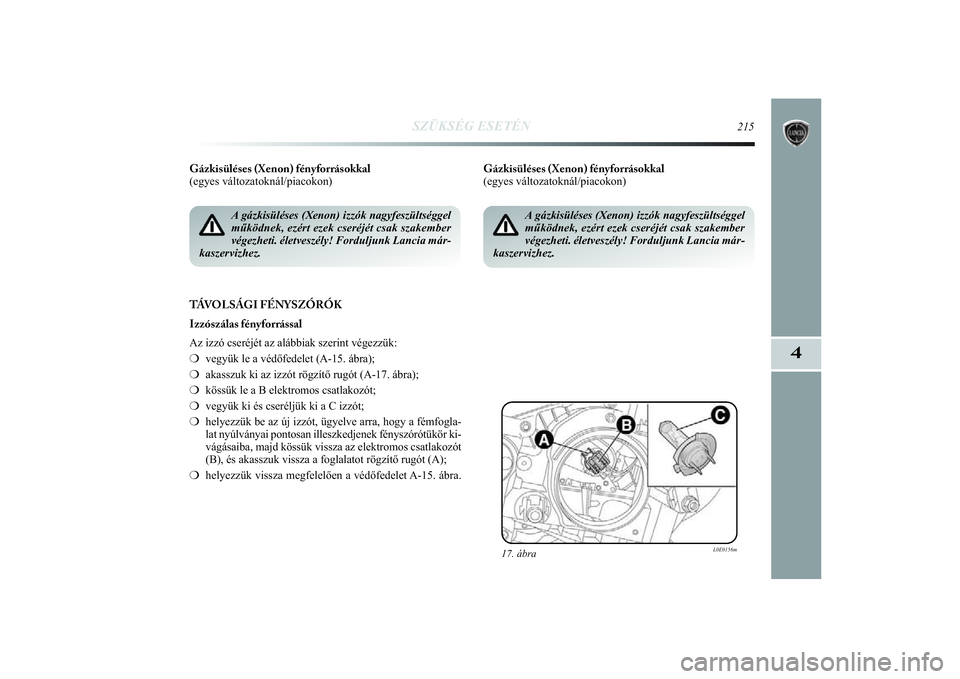

SZÜKSÉG ESETÉN
215
4
Gázkisüléses (Xenon) fényforrásokkal
(egyes változatoknál/piacokon)
TÁVOLSÁGI FÉNYSZÓRÓK
Izzószálas fényforrással
Az izzó cseréjét az alábbiak szerint végezzük:
❍vegyük le a védőfedelet (A-15. ábra);
❍ akasszuk ki az izzót rögzítő rugót (A-17. ábra);
❍ kössük le a B elektromos csatlakozót;
❍ vegyük ki és cseréljük ki a C izzót;
❍ helyezzük be az új izzót, ügyelve arra, hogy a fémfogla-
lat nyúlványai pontosan illeszkedjenek fényszórótükö\
r ki-
vágásaiba, majd kössük vissza az elektromos csatlakozót
(B), és akasszuk vissza a foglalatot rögzítő rugót (A)\
;
❍ helyezzük vissza megfelelően a védőfedelet A-15. ábra.
17. ábra
L0E0156m
A gázkisüléses (Xenon) izzók nagyfeszültséggel
működnek, ezért ezek cseréjét csak szakember
végezheti. életveszély! Forduljunk Lancia már-
kaszervizhez.
Gázkisüléses (Xenon) fényforrásokkal
(egyes változatoknál/piacokon)
A gázkisüléses (Xenon) izzók nagyfeszültséggel
működnek, ezért ezek cseréjét csak szakember
végezheti. életveszély! Forduljunk Lancia már-
kaszervizhez.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 215

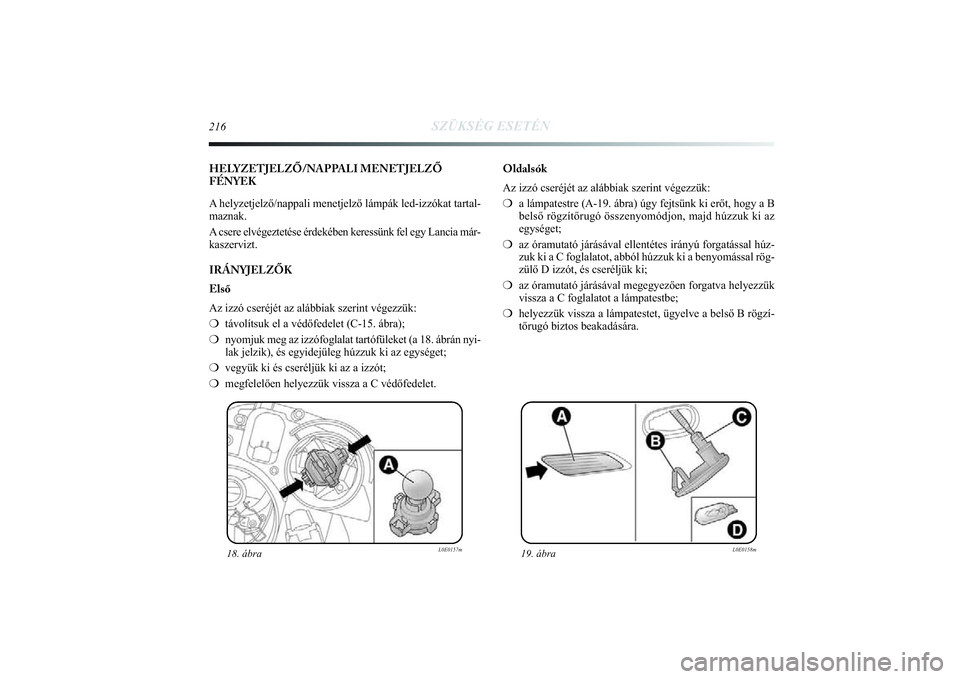

216
SZÜKSÉG ESETÉN
HELYZETJELZŐ/NAPPALI MENETJELZŐ
FÉNYEK
A helyzetjelző/nappali menetjelző lámpák led-izzókat tarta\
l-
maznak.
A csere elvégeztetése érdekében keressünk fel egy Lancia m\
ár-
kaszervizt.
IRÁNYJELZŐK
Első
Az izzó cseréjét az alábbiak szerint végezzük:
❍távolítsuk el a védőfedelet (C-15. ábra);
❍ nyomjuk meg az izzófoglalat tartófüleket (a 18. ábrán ny\
i-
lak jelzik), és egyidejűleg húzzuk ki az egységet;
❍ vegyük ki és cseréljük ki az a izzót;
❍ megfelelően helyezzük vissza a C védőfedelet. Oldalsók
Az izzó cseréjét az alábbiak szerint végezzük:
❍
a lámpatestre (A-19. ábra) úgy fejtsünk ki erőt, hogy a\
B
belső rögzítőrugó összenyomódjon, majd húzzuk ki\
az
egységet;
❍ az óramutató járásával ellentétes irányú forgatással húz-
zuk ki a C foglalatot, abból húzzuk ki a benyomással rög-
zülő D izzót, és cseréljük ki;
❍ az óramutató járásával megegyezően forgatva helyezzük
vissza a C foglalatot a lámpatestbe;
❍ helyezzük vissza a lámpatestet, ügyelve a belső B rögzí\
-
tőrugó biztos beakadására.
18. ábra
L0E0157m
19. ábra
L0E0158m
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 216

SZÜKSÉG ESETÉN
217
4
KÖDFÉNYSZÓRÓK 20. ábra
(egyes változatoknál/piacokon)
A ködfényszórók izzócseréjéhez keressünk fel egy \
Lancia
márkaszervizt.
HÁTSÓ LÁMPATESTEK
A hátsó lámpatestek led fényforrásainak cseréjéhez k\
eressünk
fel egy Lancia márkaszervizt.
TOLATÓLÁMPA 21. ábra
Az izzócseréhez keressünk fel egy Lancia márkaszervizt. HÁTSÓ KÖDLÁMPA 22. ábra
Az izzócseréhez keressünk fel egy Lancia márkaszervizt.
20. ábra
L0E0159m
22. ábra
L0E0161m
21. ábra
L0E0160m
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 217

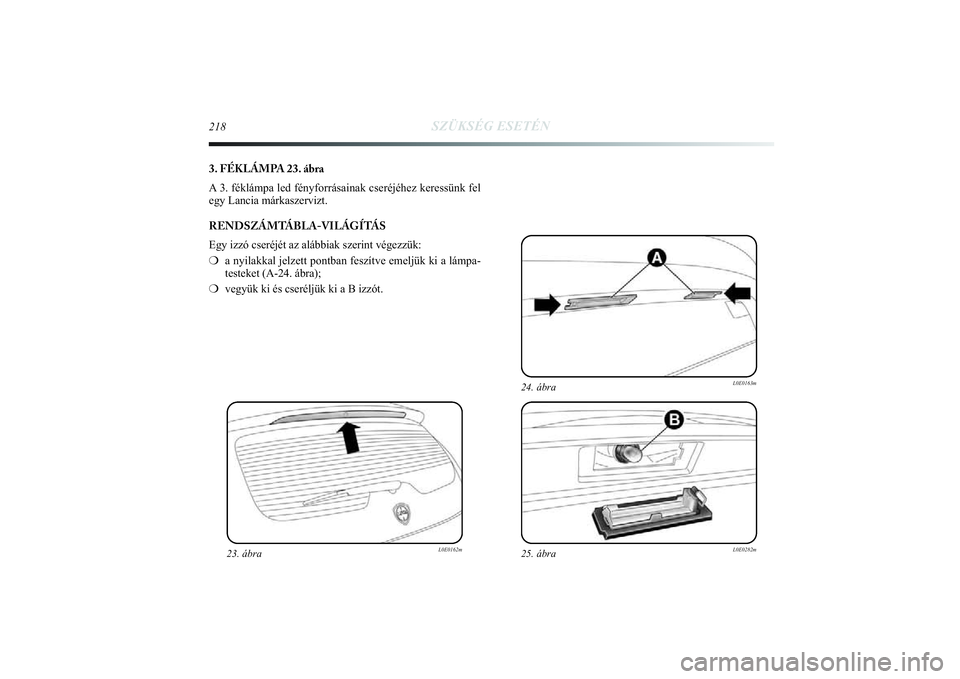

218
SZÜKSÉG ESETÉN
3. FÉKLÁMPA 23. ábra
A 3. féklámpa led fényforrásainak cseréjéhez keressü\
nk fel
egy Lancia márkaszervizt.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Egy izzó cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontban feszítve emeljük ki a lámpa-
testeket (A-24. ábra);
❍ vegyük ki és cseréljük ki a B izzót.
23. ábra
L0E0162m
25. ábra
L0E0282m
24. ábra
L0E0163m
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 218

SZÜKSÉG ESETÉN
219
4
27. ábra
L0E0166m
26. ábra
L0E0165m
BELSŐ VILÁGÍTÁS IZZÓCSEREAz egyes izzók típusára és teljesítményére vonatkoz\
ó infor-
mációkat „Az izzók típusai” című rész tartalm\
azza. ELÜLSŐ MENNYEZETVILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint végezzük:
❍
a nyilakkal jelzett pontokban feszítve emeljük ki a men-
nyezeti lámpatestet (A-26. ábra);
❍ nyissuk ki a védőfedelet (B-27. ábra);
❍ húzzuk ki a C izzókat az oldalsó érintkezők közül, \
és he-
lyezzük be az új izzókat, ügyelve arra, hogy pontosan az
érintkezők közé kerüljenek és rögzüljenek;
❍ zárjuk vissza a fedelet (B-27. ábra), és nyomással rögz\
ít-
sük a helyén a mennyezeti lámpatestet (A-26. ábra).
FIGYELMEZTETÉS Egyes változatoknál a mennyezeti lám-
patest (26. ábra) a hátsó részen lehet (elektromos napfé\
nyte-
tő megléte esetén). a megfelelő izzók cseréjéhez t\
anulmá-
nyozzuk ebben a fejezetben az „Hástó mennyezeti lámpatest”
című bekezdésben ismertetett eljárást.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 219

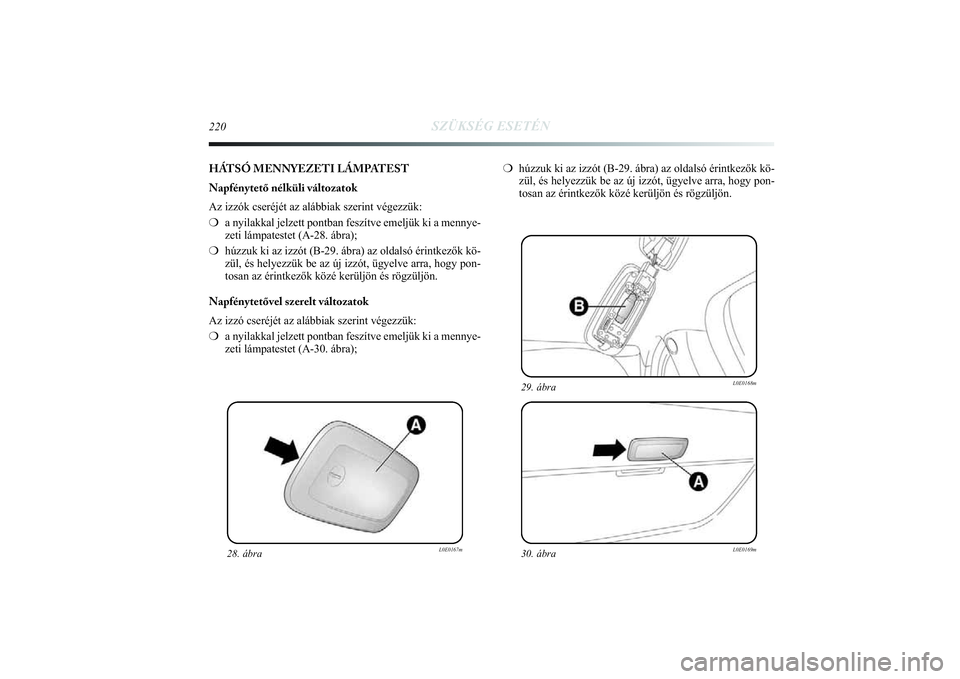

220
SZÜKSÉG ESETÉN
28. ábra
L0E0167m
30. ábra
L0E0169m
29. ábra
L0E0168m
HÁTSÓ MENNYEZETI LÁMPATEST
Napfénytető nélküli változatok
Az izzók cseréjét az alábbiak szerint végezzük:
❍a nyilakkal jelzett pontban feszítve emeljük ki a mennye-
zeti lámpatestet (A-28. ábra);
❍ húzzuk ki az izzót (B-29. ábra) az oldalsó érintkező\
k kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy p\
on-
tosan az érintkezők közé kerüljön és rögzüljö\
n.
Napfénytetővel szerelt változatok
Az izzó cseréjét az alábbiak szerint végezzük:
❍ a nyilakkal jelzett pontban feszítve emeljük ki a mennye-
zeti lámpatestet (A-30. ábra); ❍
húzzuk ki az izzót (B-29. ábra) az oldalsó érintkező\
k kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy p\
on-
tosan az érintkezők közé kerüljön és rögzüljö\
n.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 220

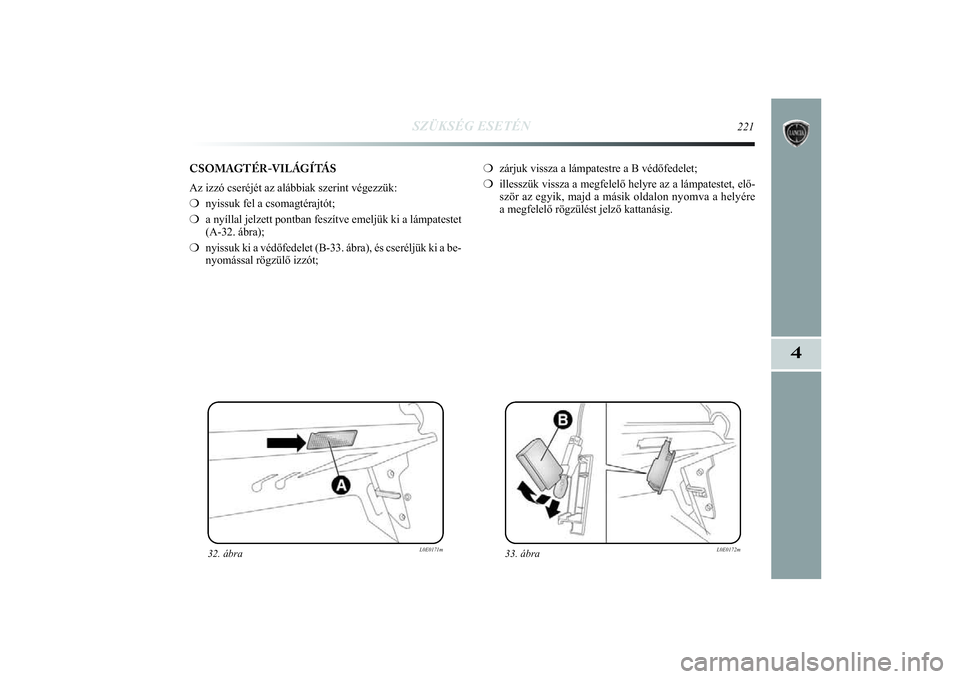

SZÜKSÉG ESETÉN
221
4
32. ábra
L0E0171m
33. ábra
L0E0172m
CSOMAGTÉR-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk fel a csomagtérajtót;
❍ a nyíllal jelzett pontban feszítve emeljük ki a lámpatestet
(A-32. ábra);
❍ nyissuk ki a védőfedelet (B-33. ábra), és cseréljük \
ki a be-
nyomással rögzülő izzót; ❍
zárjuk vissza a lámpatestre a B védőfedelet;
❍ illesszük vissza a megfelelő helyre az a lámpatestet, elő-
ször az egyik, majd a másik oldalon nyomva a helyére
a megfelelő rögzülést jelző kattanásig.
195-232 Delta HU 1ed 27/09/13 16.00 Pagina 221

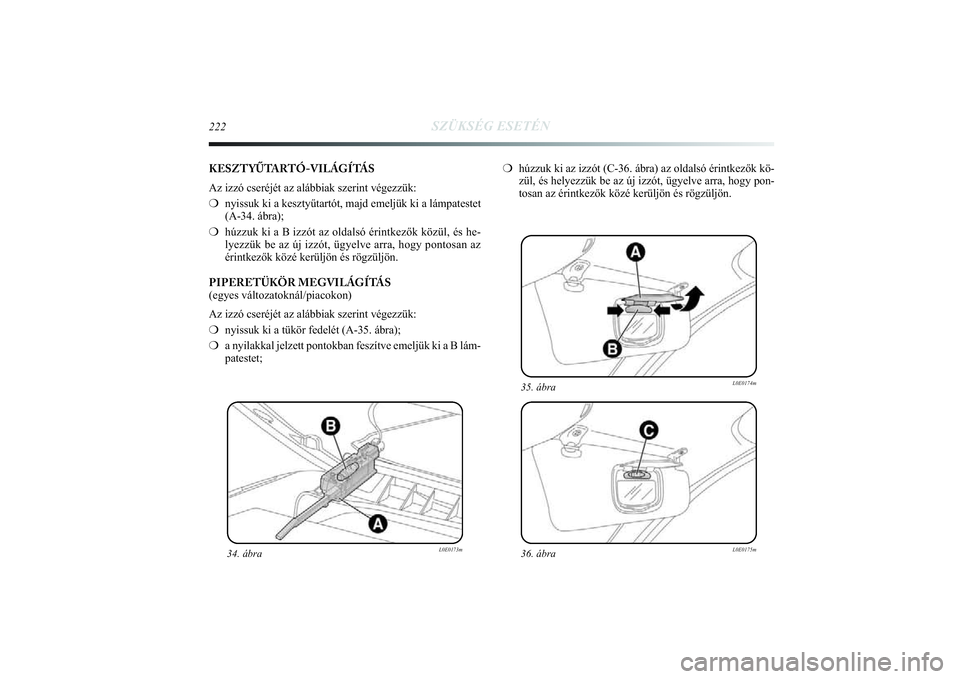

222
SZÜKSÉG ESETÉN
34. ábra
L0E0173m
36. ábra
L0E0175m
35. ábra
L0E0174m
KESZTYŰTARTÓ-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint végezzük:
❍nyissuk ki a kesztyűtartót, majd emeljük ki a lámpatestet
(A-34. ábra);
❍ húzzuk ki a B izzót az oldalsó érintkezők közül, é\
s he-
lyezzük be az új izzót, ügyelve arra, hogy pontosan az
érintkezők közé kerüljön és rögzüljön.
PIPERETÜKÖR MEGVILÁGÍTÁS
(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❍ nyissuk ki a tükör fedelét (A-35. ábra);
❍ a nyilakkal jelzett pontokban feszítve emeljük ki a B lám-
patestet; ❍
húzzuk ki az izzót (C-36. ábra) az oldalsó érintkező\
k kö-
zül, és helyezzük be az új izzót, ügyelve arra, hogy p\
on-
tosan az érintkezők közé kerüljön és rögzüljö\
n.
