2014 FIAT SCUDO Brugs- og vedligeholdelsesvejledning (in Danish)

21
I
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDSIKKERHEDS-
UDSTYRSTART OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERKENDSKAB
TIIL BIILEN
fig. 18/a
F0P0016m
fig. 19A
B
F0P0017m
fig. 20
F0P0018m
fig. 21
F0P0019m
Indstilling af lændestøtte fig. 18/a
(afhængigt af versioner/markeder)
Brug grebet Atil at indstille lændestøtten
mellem ryggen og ryglænet.
Opvarmning af sæder fig. 19
(afhængigt af versioner/markeder)
Med tændingsnøglen i position Mskal man
trykke på knappen Aeller B(førerside el-
ler passagerside) for at slå varmen til/fra.
Knappens lampe lyser, når funktionen er
tændt.ARMLÆN FORAN fig. 20-21
(afhængigt af versioner/markeder)
Mellem forsæderne findes der på nogle
versioner to armlæn.
Indstillingen foretages på følgende måde:
❒
løft armlænet i position A;
❒
sænk armlænet helt ned i position B;
fig. 22
F0P0122m
❒
løft igen armlænet i den ønskede posi-
tion C.
TOPERSONERS BÆNKESÆDE
FORAN
(afhængigt af versioner/markeder)
Bænkesædet er fastgjort med trepunkts-
sele og oprulningsmekanisme.
Det kan være sammenklappeligt fig. 22,
så det kan bruges som bord. Sædet foldes
sammen ved at trække i klappen.
018-082 SCUDO LUM DK_018-080 ScudoG9 IT 03/12/13 09.11 Pagina 21

22
I
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDSIKKERHEDS-
UDSTYRSTART OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERKENDSKAB
TIIL BIILEN
SAMMENKLAPNING,
AFMONTERING OG
MONTERING AF BÆNKESÆDE
BAGEST
For afmontering og mon-
tering af bænkesædet skal
man holde ryglænet nede mod pu-
den for at undgå kontakt med sæ-
dets ledmekanismer.
VIGTIGT
BAGSÆDEREnkeltsæde
Sædet kan foldes sammen for lettere ad-
gang til bagområdet, og det kan tages af.
Nogle versioner kan være udstyret med
et bord i sædets ryglæn.
Bordet foldes ud ved at trykke på grebet
A-fig. 23og føre ryglænet ned på puden.
Sammenklapning/afmontering
af enkeltsæde
Ryglænet foldes sammen ved at trække op
i håndtaget A-fig. 23.
Sædet afmonteres helt på følgende måde:❒
Tryk på håndtaget A-fig. 24og fold
sædet frem, som vist i figuren.
❒
Løft sædet for at frigøre stifterne fra
fastgørelsespunkterne og tag det af,
idet ryglænet holdes foldet sammen
mod puden.
fig. 23
F0P0022m
fig. 24
F0P0023m
For afmontering og montering
af sædet skal man hol de ryg-
lænet nede mod puden for at
undgå kontakt med sædets
ledmekanismer.
TOPERSONERS BÆNKESÆDE
Alt efter udstyret kan bænkesæderne væ-
re af forskellig type:❒2-personers bænkesæde med fast ryglæn;❒
2-personers aftageligt bænkesæde med
enkeltvist sammenpakkeligt ryglæn;
❒
2-personers aftageligt bænkesæde med
enkeltvist sammenpakkeligt ryglæn el-
ler sammenklappeligt i bordposition.
018-082 SCUDO LUM DK_018-080 ScudoG9 IT 03/12/13 09.11 Pagina 22

23
I
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDSIKKERHEDS-
UDSTYRSTART OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERKENDSKAB
TIIL BIILEN
Ryglænet klappes sammen ved at trække
i grebet A-fig. 25.
Sædet afmonteres på følgende måde:
– sænk nakkestøtterne helt;fig. 25
F0P0024m
Sørg for, at fastgørings-
punkterne på gulvet altid
er rene. Snavs kan bevirke, at sæ-
derne ikke kan fastgøres korrekt.
VIGTIGT
Inden kørsel skal man sik-
re sig, at alle sæder vender
i køreretningen og at de er korrekt
fastgjort i deres fastgøringspunk-
ter. Kun i denne position funge-
rer sikkerhedsselerne korrekt.
VIGTIGT
fig. 26
F0P0025m
– klap ryglænet sammen, som vist tidligere;
– sædet klappes sammen ved at løfte gre-
betA-fig. 26;
– løft sædet for at frigøre de to stifter fra
fastgørelsespunkterne og tag det af, idet
ryglænet holdes foldet sammen mod pu-
den.
Sædet genmonteres på følgende måde:
– løft bænkesædet og sæt stifterne i fast-
gøringspunkterne på gulvet og sørg for, at
de er korrekt sat i;
– før sædet tilbage til det automatisk fast-
gøres i de bageste fastgøringspunkter.
018-082 SCUDO LUM DK_018-080 ScudoG9 IT 03/12/13 09.11 Pagina 23

24
I
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDSIKKERHEDS-
UDSTYRSTART OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERKENDSKAB
TIIL BIILEN
ANBRINGELSE
AF SÆDERAlt efter udstyrstypen kan placeringen af
sæderne ændres ved brug af fastgørings-
punkterne i gulvet.
På billedet vises nogle konfigurationer alt
efter den ønskede udstyrstype.
fig. 27/a – 5 pladser
(Forlænget kabine)
F0P0705m
fig. 28 – 5 pladser
F0P0124m
fig. 29 – 6 pladser
F0P0125m
fig. 30 – 7 pladser
F0P0126m
fig. 31 – 8 pladser
F0P0127m
fig. 32 – 9 pladser
F0P0128m
fig. 27 - 4 pladser
F0P0123m
018-082 SCUDO LUM DK_018-080 ScudoG9 IT 03/12/13 09.11 Pagina 24

25
I
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDSIKKERHEDS-
UDSTYRSTART OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERKENDSKAB
TIIL BIILEN
NAKKESTØTTERJustering opad:❒løft nakkestøtten, indtil der høres et klik;
Justering nedad:❒tryk på knapperne A-fig. 33o A-fig.
34og sænk nakkestøtten.
Nakkestøtterne skal indstil-
les således, at puden støtter
baghovedet og ikke halshvirvlerne.
Kun på den måde kan de udøve deres
beskyttende virkning.
VIGTIGT
VIGTIGT! Efter ændring af sædernes pla-
cering:❒hvis nakkestøtten tages af, skal den sæt-
tes på igen og fastgøres til en støtte;❒kontroller, at sikkerhedsselerne stadig
kan nås og er nemme at spænde for
passageren;❒en passager må aldrig køre uden at kun-
ne indstille nakkestøtten korrekt på sæ-
det eller uden at have justeret og fast-
spændt sikkerhedsselen.❒I versionerne med forlænget kabine er
bænkesædet i den lange kabine ikke eg-
net til anbringelse af en barnestol
VIGTIGT fig. 32/a
Under kørsel må man ikke transportere
en passager:❒på tredje række, hvis ryglænet foran
(anden række) er foldet sammen til
bordposition;❒på tredje række, hvis sædet/sofaen for-
an (anden række) er foldet sammen og
skubbet frem;❒på midterste sæde, hvis sædet i højre si-
de er foldet sammen og skubbet frem.
fig. 32/a
F0P0323m
018-082 SCUDO LUM DK_018-080 ScudoG9 IT 03/12/13 09.11 Pagina 25

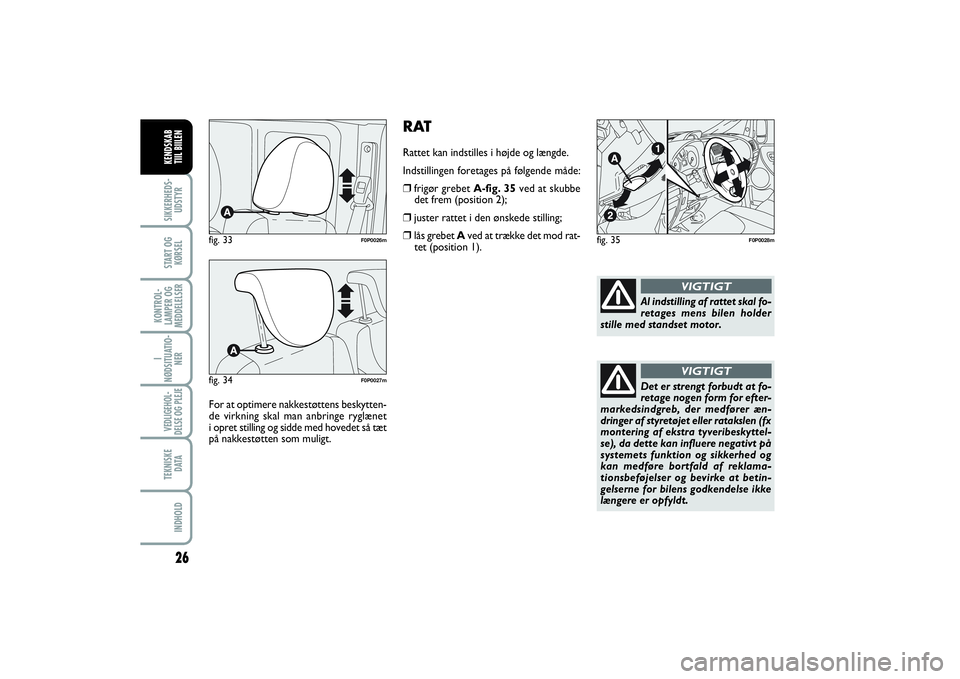

RATRattet kan indstilles i højde og længde.
Indstillingen foretages på følgende måde:❒frigør grebet A-fig. 35ved at skubbe
det frem (position 2);❒juster rattet i den ønskede stilling;❒lås grebet Aved at trække det mod rat-
tet (position 1).
fig. 35
F0P0028m
Al indstilling af rattet skal fo-
retages mens bilen holder
stille med standset motor.
VIGTIGT
Det er strengt forbudt at fo-
retage nogen form for efter-
markedsindgreb, der medfører æn-
dringer af styretøjet eller ratakslen (fx
montering af ekstra tyveribeskyttel-
se), da dette kan influere negativt på
systemets funktion og sikkerhed og
kan medføre bortfald af reklama-
tionsbeføjelser og bevirke at betin-
gelserne for bilens godkendelse ikke
længere er opfyldt.
VIGTIGT
26
I
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDSIKKERHEDS-
UDSTYRSTART OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERKENDSKAB
TIIL BIILEN
fig. 33
F0P0026m
fig. 34
F0P0027m
For at optimere nakkestøttens beskytten-
de virkning skal man anbringe ryglænet
i opret stilling og sidde med hovedet så tæt
på nakkestøtten som muligt.
018-082 SCUDO LUM DK_018-080 ScudoG9 IT 03/12/13 09.11 Pagina 26

FØRERSPEJLEINDVENDIGT FØRERSPEJL fig. 36
Spejlet er udstyret med en sikkerhedsan-
ordning, som bevirker, at det løsner sig,
hvis det udsættes for et kraftigt stød.
Det kan indstilles på grebet A-fig. 36:❒normal position;❒position for fjernlys.
27
I
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDSIKKERHEDS-
UDSTYRSTART OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERKENDSKAB
TIIL BIILEN
fig. 36
F0P0029m
fig. 37
F0P0030m
SIDESPEJLE
Manuel indstilling fig. 37
Flyt grebet A.
fig. 38
F0P0031m
Elektrisk indstilling fig. 38
Det er kun muligt at indstille med tæn-
dingsnøglen i position M.
Indstillingen foretages på følgende måde:❒på kontakten Avælges det spejl (ven-
stre eller højre), der skal indstilles;❒indstil spejlet ved hjælp af de fire ret-
ninger på kontakten B.
Elektrisk indfoldning fig. 38
Det er kun muligt at indstille med tæn-
dingsnøglen i position M.
Flyt kontakten Ai midterposition og flyt
herefter kontakten Bbagud.
018-082 SCUDO LUM DK_018-080 ScudoG9 IT 03/12/13 09.11 Pagina 27

28
I
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDSIKKERHEDS-
UDSTYRSTART OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERKENDSKAB
TIIL BIILEN
Indfoldning
Hvis det bliver nødvendigt (for eksempel
når der køres gennem en smal passage),
kan spejlene foldes ind langs siden fra po-
sition 1-fig. 39til position 2.
Under kørslen skal sidespejle-
ne altid være i position 1-fig.
39.
Den nederste del af side-
spejlet i førersiden har en
buet overflade og ændrer afstands-
opfattelsen en smule.
VIGTIGT
Afdugning/afrimning
(afhængig af versioner/ markeder)
Spejlene er udstyret med varmetråde, der
aktiveres, når man tænder for el-bagruden
(ved tryk på knappen
(
).
VIGTIGT! Funktionen er tidsindstillet og de-
aktiveres automatisk efter nogle minutter.
fig. 39
F0P0032m
018-082 SCUDO LUM DK_018-080 ScudoG9 IT 03/12/13 09.11 Pagina 28
