2014 CITROEN NEMO Kezelési útmutató (in Hungarian)

151
7
GYORSSEGÉLY

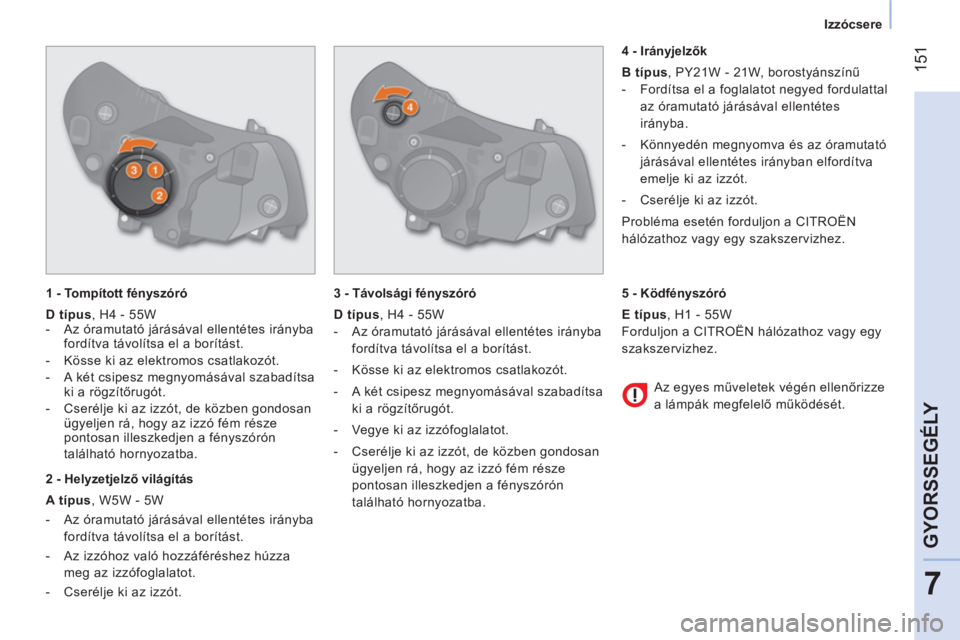

Izzócsere



1 - Tompított fényszóró

D típus , H4 - 55W


- Az óramutató járásával ellentétes irányba
fordítva távolítsa el a borítást.

- Kösse ki az elektromos csatlakozót.

- A két csipesz megnyomásával szabadítsa
ki a rögzítőrugót.

- Cserélje ki az izzót, de közben gondosan
ügyeljen rá, hogy az izzó fém része
pontosan illeszkedjen a fényszórón
található hornyozatba.


2 - Helyzetjelző világítás

A típus , W5W - 5W


- Az óramutató járásával ellentétes irányba
fordítva távolítsa el a borítást.

- Az izzóhoz való hozzáféréshez húzza
meg az izzófoglalatot.

- Cserélje ki az izzót.

3 - Távolsági fényszóró

D típus , H4 - 55W


- Az óramutató járásával ellentétes irányba
fordítva távolítsa el a borítást.

- Kösse ki az elektromos csatlakozót.

- A két csipesz megnyomásával szabadítsa
ki a rögzítőrugót.

- Vegye ki az izzófoglalatot.

- Cserélje ki az izzót, de közben gondosan
ügyeljen rá, hogy az izzó fém része
pontosan illeszkedjen a fényszórón
található hornyozatba.

4 - Irányjelzők

B típus , PY21W - 21W, borostyánszínű


- Fordítsa el a foglalatot negyed fordulattal
az óramutató járásával ellentétes
irányba.

- Könnyedén megnyomva és az óramutató
járásával ellentétes irányban elfordítva
emelje ki az izzót.

- Cserélje ki az izzót.
Probléma esetén forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.

Az egyes műveletek végén ellenőrizze
a lámpák megfelelő
működését.

5 - Ködfényszóró

E típus , H1 - 55W
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.

152



Izzócsere



Első/hátsó plafonlámpa


C típus , 12V 10W - 10W


- Egy csavarhúzó segítségével szabadítsa
ki a lámpatestet.

- Az izzóhoz való hozzáféréshez emelje
meg a fedelet.

- A két érintkező széthúzásával cserélje ki
az izzót.

- Ellenőrizze, hogy az új izzók megfelelően
rögzültek-e az érintkezők között.

- Zárja vissza a védőfedelet.

- Rögzítse a lámpatestet a helyére, és
ellenőrizze, hogy megfelelően sikerült-e
rögzítenie.



Oldalsó ismétlő irányjelző


A típus , WY5W - 5W, borostyánszínű


- Nyomja hátra az irányjelzőt és szabadítsa ki.

- Fogja meg a csatlakozót és negyed
fordulattal fordítsa balra az izzófoglalatot.

- Negyed fordulattal fordítsa balra az izzót.

- Húzza ki az izzót és cserélje ki.

- Visszaszereléskor illessze hátra az
irányjelzőt, majd nyomja előre.

153
7
GYORSSEGÉLY



Izzócsere

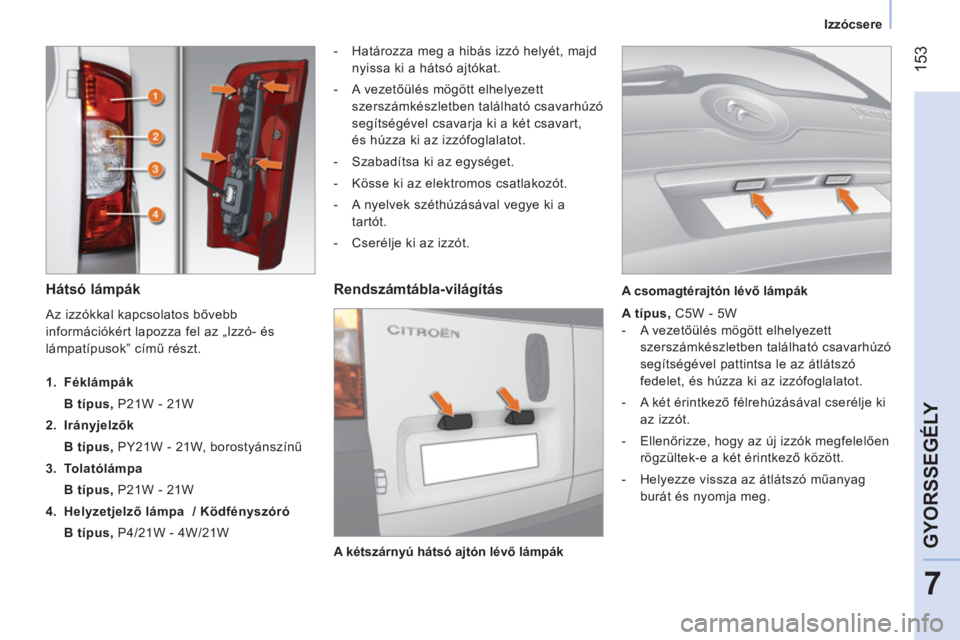

Hátsó lámpák



- Határozza meg a hibás izzó helyét, majd
nyissa ki a hátsó ajtókat.

- A vezetőülés mögött elhelyezett
szerszámkészletben található csavarhúzó
segítségével csavarja ki a két csavart,
és húzza ki az izzófoglalatot.

- Szabadítsa ki az egységet.

- Kösse ki az elektromos csatlakozót.

- A nyelvek széthúzásával vegye ki a
tartót.

- Cserélje ki az izzót.


Rendszámtábla-világítás


A típus, C5W - 5W


- A vezetőülés mögött elhelyezett
szerszámkészletben található csavarhúzó
segítségével pattintsa le az átlátszó
fedelet, és húzza ki az izzófoglalatot.

- A két érintkező félrehúzásával cserélje ki
az izzót.

- Ellenőrizze, hogy az új izzók megfelelően
rögzültek-e a két érintkező között.

- Helyezze vissza az átlátszó műanyag
burát és nyomja meg.
Az izzókkal kapcsolatos bővebb
információkért lapozza fel az „Izzó- és
lámpatípusok” című részt.




1. Féklámpák
B típus, P21W - 21W

2. Irányjelzők
B típus, PY21W - 21W, borostyánszínű

3. Tolatólámpa
B típus, P21W - 21W

4. Helyzetjelző lámpa / Ködfényszóró
B típus, P4/21W - 4W/21W

A kétszárnyú hátsó ajtón lévő lámpák
A csomagtérajtón lévő lámpák

154



Izzócsere



Pótféklámpa


A kétszárnyú hátsó ajtón lévő lámpák


B típus , W5W - 5W (4 izzó)


- A szerszámkészletben található
csavarhúzó segítségével pattintsa le az
átlátszó fedelet.

- Kösse le az elektromos csatlakozót.

- A két rögzítőnyelvet összenyomva emelje
ki az izzótartót.

- Vegye ki a hibás izzót.

- Cserélje ki az izzót.

A csomagtérajtón lévő lámpák

B típus, W5W - 5W (5 izzó)


- Nyissa ki a csomagtérajtót.

- Távolítsa el a lámpaburát tartó két
csavart, majd a burát.

- A két rögzítőnyelvet összenyomva emelje
ki az izzótartót.

- Vegye ki a hibás izzót.

- Cserélje ki az izzót.


Probléma esetén forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.

155
7
GYORSSEGÉLY



Ablaktörlőlapát cseréje




ABLAKTÖRLŐLAPÁT CSERÉJE


Első vagy hátsó lapát cseréje

A lapát levételéhez:
Emelje fel a kart ( A ) a szélvédőről.
Forgassa el a lapátot ( B ) a kar végén
található forgáspont ( C ) körül 90 fokban.
Húzza ki a forgáspontot ( C ) a lapátból. A lapát felszereléséhez:
Illessze bele a forgáspontot ( C ) a lapát ( B )
középső részén található lyukba.
Helyezze vissza az ablaktörlőkart a
szélvédőre.

156



Biztosítékcsere


BIZTOSÍTÉKCSERE

A két biztosítékdoboz a műszerfal
vezetőoldali részén, illetve a motortér alatt
található.

A biztosítékok kiemelése és
behelyezése
A biztosíték cseréje előtt ki kell deríteni és
meg kell szüntetni a meghibásodás okát.
A biztosítékok száma a biztosítékdobozon
található.
A biztosíték eltávolítására és a szálak
állapotának ellenőrzésére használja a
speciális csipeszt.

A meghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal helyettesítse.
Ha a hiba nem sokkal a biztosítékcserét
követően ismételten előfordul, ellenőriztesse
az elektromos berendezést a CITROËN
hálózatban vagy egy szakszervizben.
Hozzáférés a műszerfali biztosítékokhoz


- A műszerfali biztosítékokhoz való
hozzáféréshez a gyújtáskulcs
segítségével távolítsa el a két csavart,
és billentse ki a dobozt.
A CITROËN semminemű felelősséget
nem vállal a nem a CITROËN
által értékesített és ajánlott vagy nem
az előírásainak megfelelően beszerelt
kiegészítő tartozékok használatából
adódó meghibásodásokért, illetve az
azok elhárításából fakadó költségekért,
különösen, ha a csatlakoztatott kiegészítő
berendezések együttes fogyasztása
meghaladja a 10 mA-t.

A. Jó

B. Rossz

C. Csipesz


Hozzáférés a motortéri biztosítékokhoz


- A motortéri biztosítékokhoz való
hozzáféréshez vegye le a bal első
fényszóró csatlakozóját, majd pattintsa
le a biztosítékdoboz tetejét.

157
7
GYORSSEGÉLY



Biztosítékcsere



Műszerfali biztosítékok a
vezetőoldalon


Jelzés



Áramerősség



Funkció


F12
7,5 A Jobb oldali tompított fényszóró tápellátása

F13
7,5 A Bal oldali tompított fényszóró tápellátása - fényszóró-
korrekció

F31
5 A Motor-vezérlőegység tápellátásának megszakítója

F32
7,5 A Első fényszóró - első plafonvilágítás - hátsó plafonvilágítás fénye

F36
10 A Autórádió - mobiltelefon-előkészítés - légkondicionáló-
vezérlőfelület - EOBD diagnosztikai csatlakozó

F37
5 A Féklámpa - műszercsoport

F38
20 A Ajtók reteszelése

F43
15 A Ablaktörlő-szivattyú

F47
20 A Vezetőoldali ablakemelő-motor tápellátása

F48
20 A Utasoldali ablakemelő-motor tápellátása

F49
5 A Parkolássegítő berendezés vezérlőegysége - hátsó
világítás megszakítója - külső elektromos visszapillantó
tükrök - bels
ő védelmi funkció vezérlőegysége

F50
7,5 A Légzsák-vezérlőegység

F51
5 A Fékpedál-megszakító - tengelykapcsolópedál-megszakító -
külső elektromos visszapillantó tükrök vezérlője - Bluetooth
központi rendszer

F53
5 A Műszercsoport - hátsó ködlámpa

158



Biztosítékcsere




Jelzés



Áramerősség



Funkció


F41
7,5 A Külső visszapillantó tükrök jégmentesítése

F94
15 A Szivargyújtó

F96
15 A 12 voltos tartozékcsatlakozó

F97
10 A Vezetőoldali ülésfűtés

F98
10 A Utasoldali ülésfűtés
