CARACTÉRISTIQUES TECHNIQUE
S


Dimensions

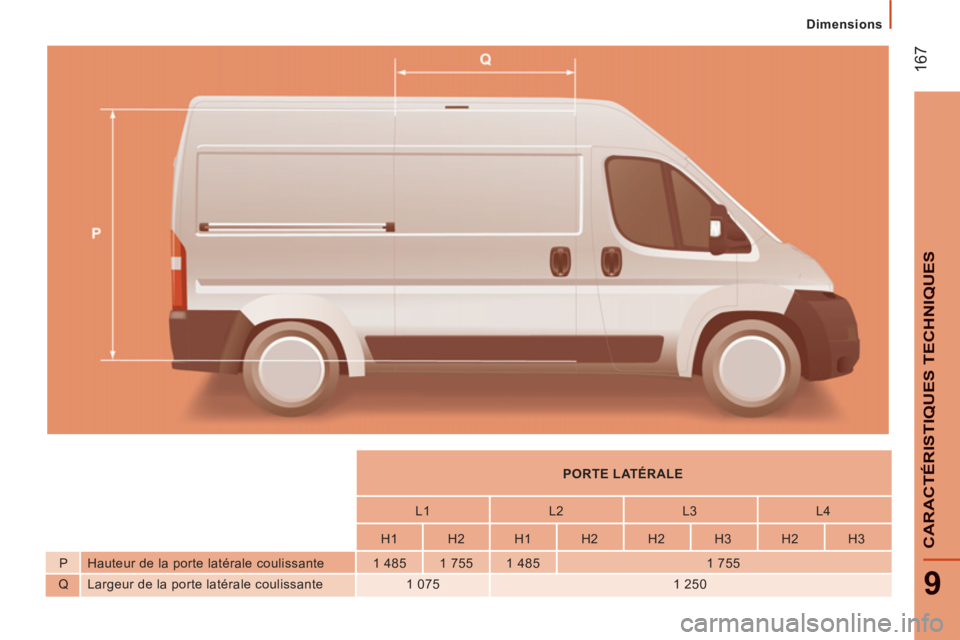

PORTE LATÉRALE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Hauteur de la porte latérale coulissante
1 485
1 755
1 485
1 755

Q Largeur de la porte latérale coulissante
1 075
1 250

168


Dimensions

169
9
CARACTÉRISTIQUES TECHNIQUE
S


Dimensions

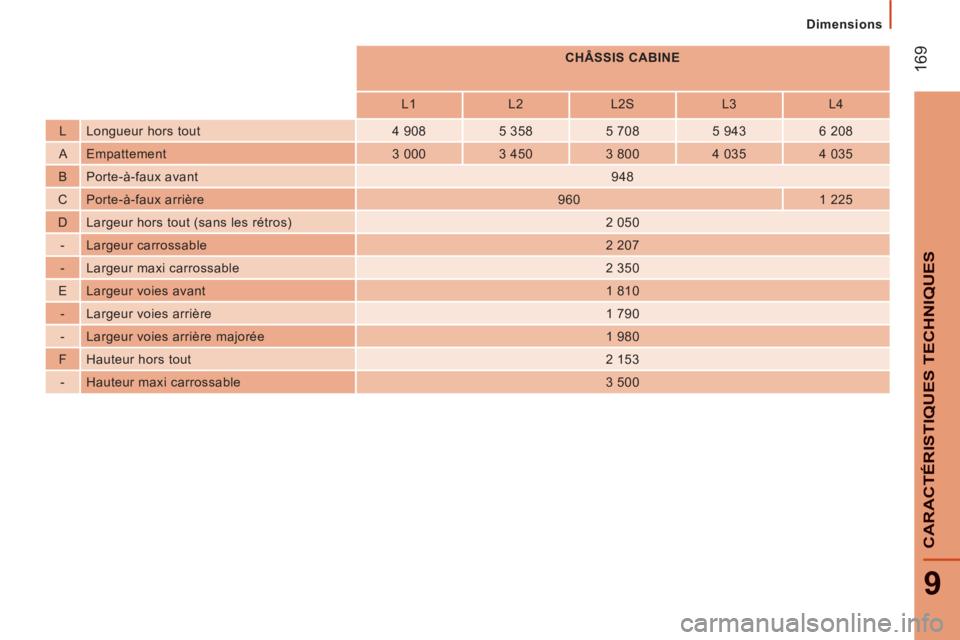

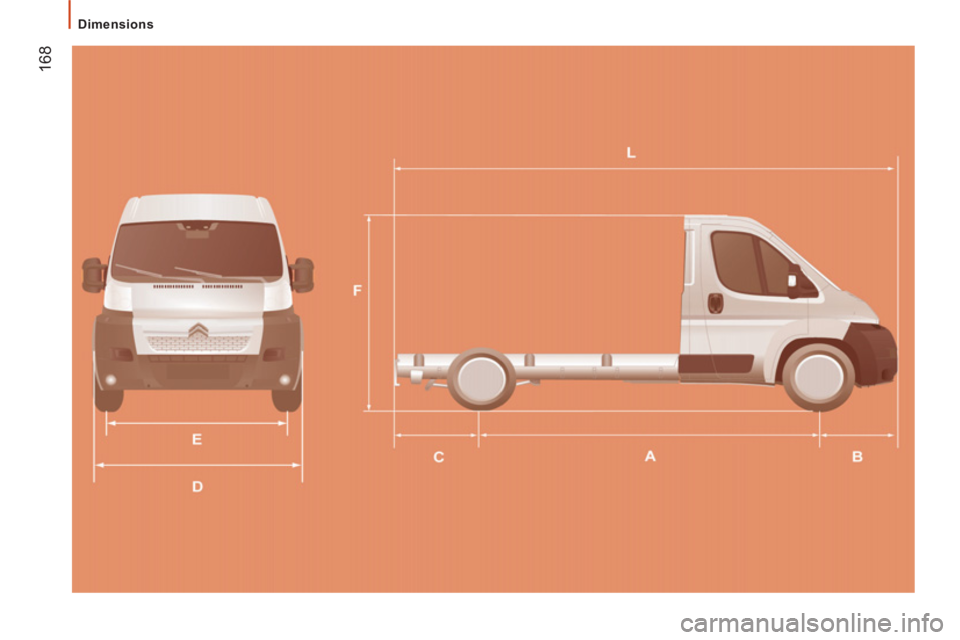

CHÂSSIS CABINE






L1
L2
L2S
L3
L4

L Longueur hors tout
4 908
5 358
5 708
5 943
6 208

A Empattement
3 000
3 450
3 800
4 035
4 035

B Porte-à-faux avant
948

C Porte-à-faux arrière
960
1 225

D Largeur hors tout (sans les rétros)
2 050

- Largeur carrossable
2 207

- Largeur maxi carrossable
2 350

E Largeur voies avant
1 810

- Largeur voies arrière
1 790

- Largeur voies arrière majorée
1 980

F Hauteur hors tout
2 153

- Hauteur maxi carrossable
3 500

17
0


Dimensions





L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

17
1
9
CARACTÉRISTIQUES TECHNIQUE
S


Motorisations Diesel

Qualité du carburant utilisé pour les moteurs Diesel
Les moteurs Diesel sont parfaitement compatibles avec les biocarburants conformes aux standards actuels et futurs européens (gazole
respectant la norme EN 590 en mélange avec un biocarburant respectant la norme EN 14214) pouvant être distribués à la pompe (incorporation possible de 0 à 7% d’Ester Méthylique d’Acide Gras). L’utilisation du biocarburant B30 est possible sur certains moteurs Diesel ; toutefois, cette utilisation est conditionnée par l’application strictedes conditions particulières d’entretien. Consultez le réseau CITROËN. p
L’utilisation de tout autre type de (bio)carburant (huiles végétales ou animales pures ou diluées, fuel domestique...) est formellement
prohibée (risques d’endommagement du moteur et du circuit de carburant).

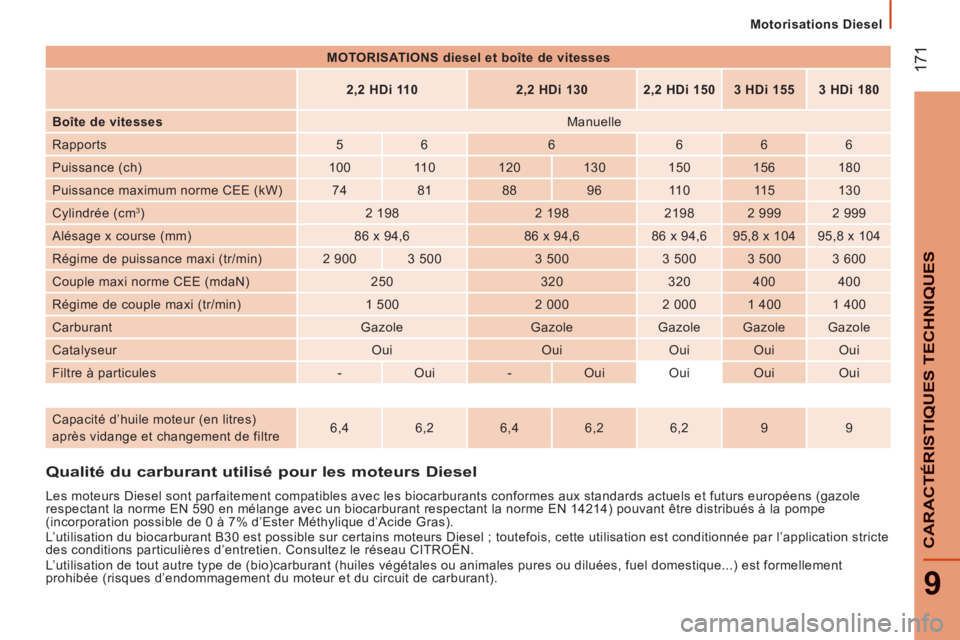

MOTORISATIONS diesel et boîte de vitesses





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 155


3 HDi 180


Boîte de vitesses
Manuelle
Rapports
5
6
6
6
6
6
Puissance (ch)
100
11 0
120
130
150
156
180
Puissance maximum norme CEE (kW)
74
81
88
96
11 0
11 5
130
Cylindrée (cm
3
)
2 198
2 198
2198
2 999
2 999
Alésage x course (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Régime de puissance maxi (tr/min)
2 900
3 500
3 500
3 500
3 500
3 600
Couple maxi norme CEE (mdaN)
250
320
320
400
400
Régime de couple maxi (tr/min)
1 500
2 000
2 000
1 400
1 400
Carburant
Gazole
Gazole
Gazole
Gazole
Gazole
Catalyseur
Oui
Oui
Oui
Oui
Oui
Filtre à particules
-
Oui
-
Oui
Oui
Oui
Oui





Capacité d’huile moteur (en litres)
après vidange et changement de filtre
6,4
6,2
6,4
6,2
6,2
9
9

172

Masses

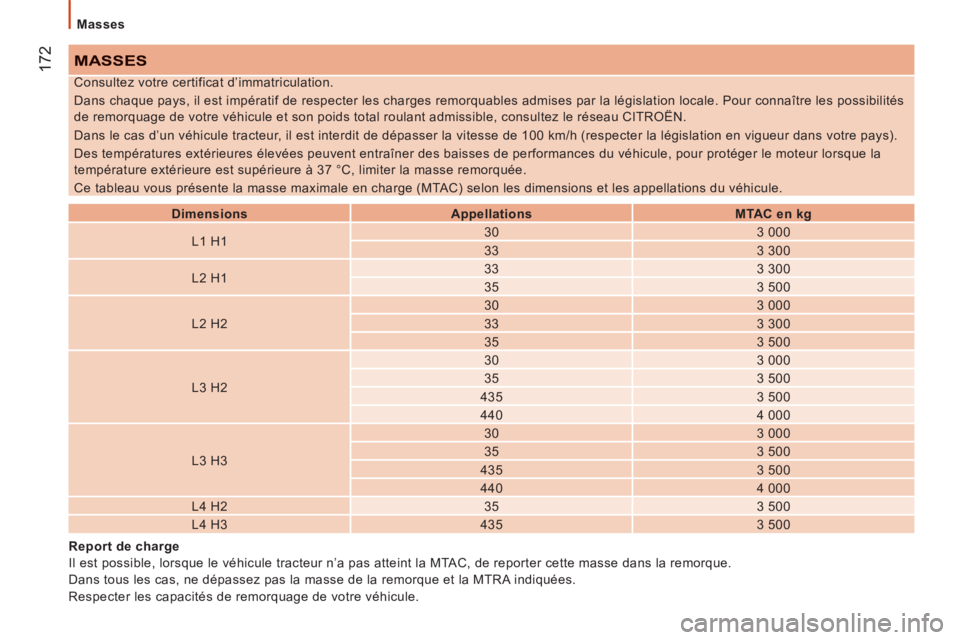

MASSES



Dimensions


Appellations


MTAC en kg


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000

L4 H2
35
3 500

L4 H3
435
3 500 Consultez votre certificat d’immatriculation.
Dans chaque pays, il est impératif de respecter les charges remorquables admises par la législation locale. Pour connaître les possibilités
de remorquage de votre véhicule et son poids total roulant admissible, consultez le réseau CITROËN.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respecter la législation en vigueur dans votre pays).
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule, pour protéger le moteur lorsque la
température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Ce tableau vous présente la masse maximale en charge (MTAC) selon les dimensions et les appellations du véhicule.

Report de charge
Il est possible, lorsque le véhicule tracteur n’a pas atteint la MTAC, de reporter cette masse dans la remorque.
Dans tous les cas, ne dépassez pas la masse de la remorque et la MTRA indiquées.
Respecter les capacités de remorquage de votre véhicule.

17
3
9
CARACTÉRISTIQUES TECHNIQUE
S


Éléments d’identification

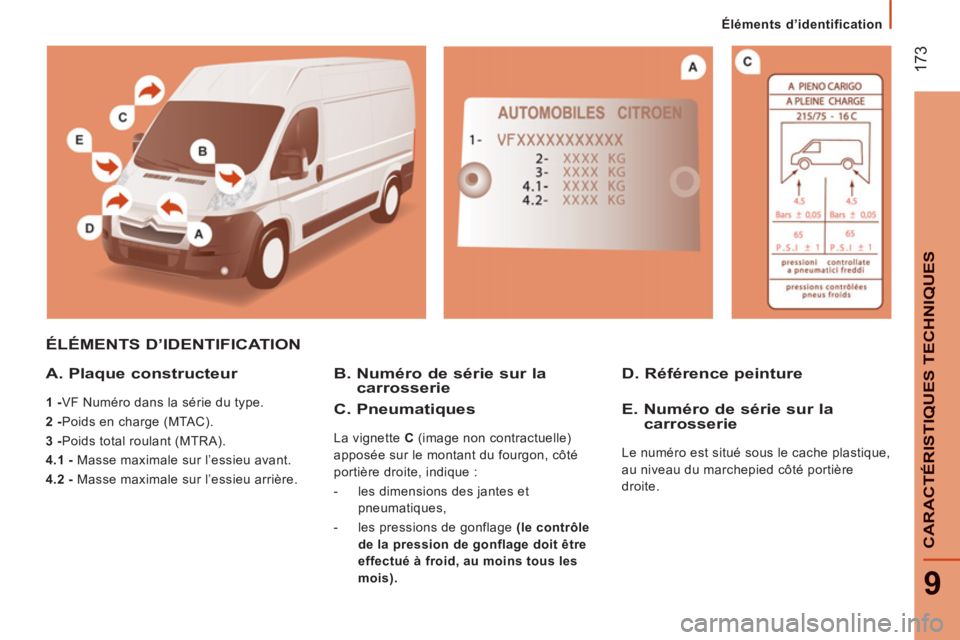

ÉLÉMENTS D’IDENTIFICATION
A. Plaque constructeur


1 -
VF Numéro dans la série du type.

2 -
Poids en charge (MTAC).

3 -
Poids total roulant (MTRA).

4.1 -
Masse maximale sur l’essieu avant.

4.2 -
Masse maximale sur l’essieu arrière.


B. Numéro de série sur la carrosserie D. Référence peinture

C. Pneumati
ques

La vignette C
(image non contractuelle)
apposée sur le montant du fourgon, côté
portière droite, indique :


- les dimensions des jantes et
pneumatiques,

- les pressions de gonflage (le contrôle
de la pression de gonflage doit être
effectué à froid, au moins tous les
mois).


E. Numéro de série sur lacarrosserie

Le numéro est situé sous le cache plastique,
au niveau du marchepied côté portière
droite.

174
Extérieur

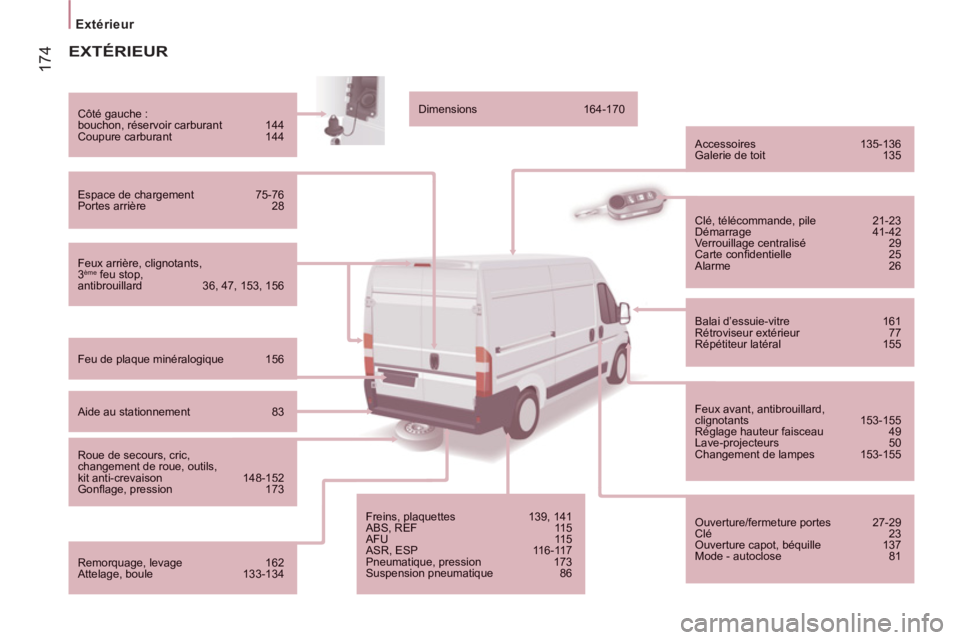

EXTÉRIEUR


Feux arrière, clignotants, 3 ème feu stop,antibrouillard 36, 47, 153, 156


Côté gauche :
bouchon, réservoir carburant 144
Coupure carburant 144


Espace de chargement 75-76
Portes arrière 28



Feu de plaque minéralogique 156


Aide au stationnement 83



Roue de secours, cric,changement de roue, outils,kit anti-crevaison 148-152
Gonfl age, pression 173


Remorquage, levage 162
Attelage, boule 133-134
Dimensions 164-170

Accessoires 135-136 Galerie de toit 135
Freins, plaquettes 139, 141 ABS, REF 115 AFU 11 5 ASR, ESP 116-117Pneumatique, pression 173Suspension pneumatique 86

Clé, télécommande, pile 21-23
Démarrage 41-42
Verrouillage centralisé 29
Carte confi dentielle 25 Alarme 26


Balai d’essuie-vitre 161
Rétroviseur extérieur 77
Répétiteur latéral 155


Feux avant, antibrouillard,clignotants 153-155
Réglage hauteur faisceau 49
Lave-projecteurs 50 Changement de lampes 153-155

Ouverture/fermeture portes 27-29 Clé 23 Ouverture capot, béquille 137
Mode - autoclose 81
