2014 CITROEN JUMPER Notices Demploi (in French)

151
AIDE RAPID
E
8
Changer une roue

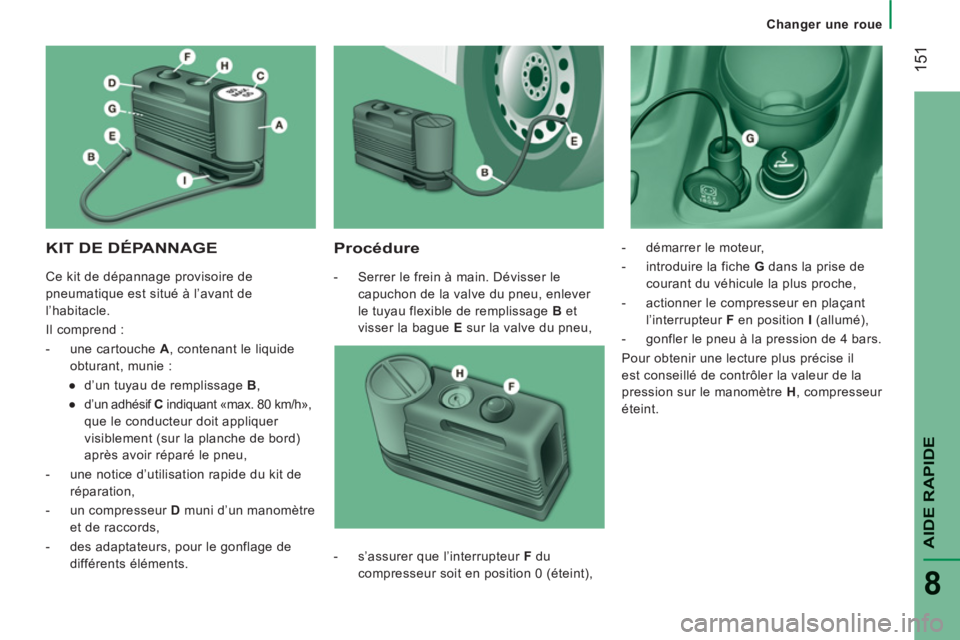

KIT DE DÉPANNAGE
Procédure



- Serrer le frein à main. Dévisser le
capuchon de la valve du pneu, enlever
le tuyau flexible de remplissage B
et
visser la bague E
sur la valve du pneu,
- démarrer le moteur,

- introduire la fiche G
dans la prise de
courant du véhicule la plus proche,

- actionner le compresseur en plaçant
l’interrupteur F
en position I
(allumé),

- gonfler le pneu à la pression de 4 bars.
Pour obtenir une lecture plus précise il
est conseillé de contrôler la valeur de la
pression sur le manomètre H
, compresseur
éteint.

- s’assurer que l’interrupteur F
du
compresseur soit en position 0 (éteint), Ce kit de dépannage provisoire de
pneumatique est situé à l’avant de
l’habitacle.
Il comprend :


- une cartouche A
, contenant le liquide
obturant, munie :


●
d’un tuyau de remplissage B
,

●
d’un adhésif C
indiquant «max. 80 km/h»,
que le conducteur doit appliquer
visiblement (sur la planche de bord)
après avoir réparé le pneu,

- une notice d’utilisation rapide du kit de
réparation,

- un compresseur D
muni d’un manomètre
et de raccords,

- des adaptateurs, pour le gonflage de
différents éléments.

Changer une roue

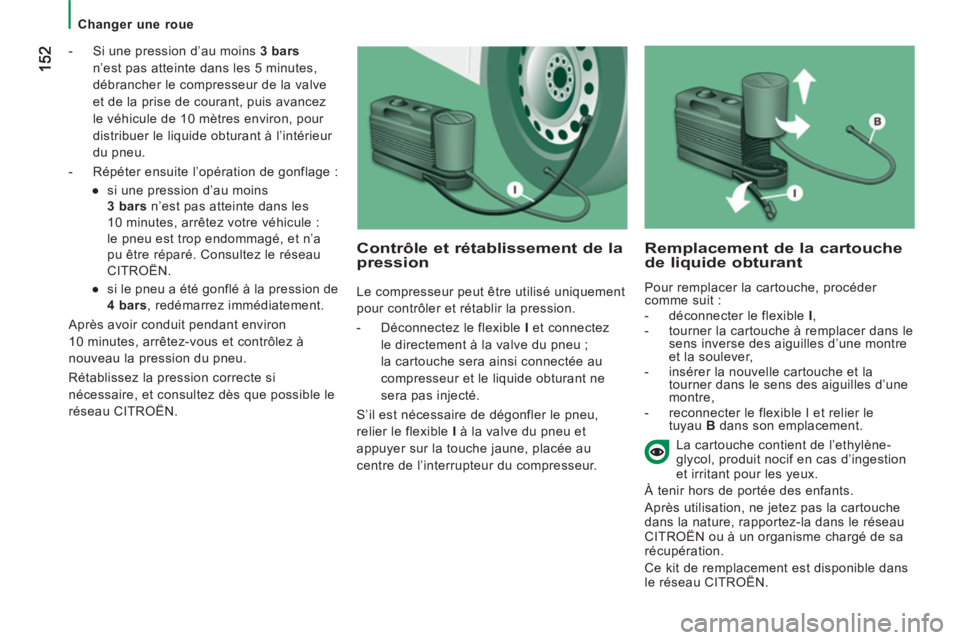

- Si une pression d’au moins 3 bars
n’est pas atteinte dans les 5 minutes,
débrancher le compresseur de la valve
et de la prise de courant, puis avancez
le véhicule de 10 mètres environ, pour
distribuer le liquide obturant à l’intérieur
du pneu.

- Répéter ensuite l’opération de gonflage :


●
si une pression d’au moins
3 bars
n’est pas atteinte dans les
10 minutes, arrêtez votre véhicule :
le pneu est trop endommagé, et n’a
pu être réparé. Consultez le réseau
CITROËN.

●
si le pneu a été gonflé à la pression de
4 bars
, redémarrez immédiatement.

Après avoir conduit pendant environ
10 minutes, arrêtez-vous et contrôlez à
nouveau la pression du pneu.
Rétablissez la pression correcte si
nécessaire, et consultez dès que possible le
réseau CITROËN.
Contrôle et rétablissement de lapression

Le compresseur peut être utilisé uniquement
pour contrôler et rétablir la pression.


- Déconnectez le flexible I
et connectez
le directement à la valve du pneu ;
la cartouche sera ainsi connectée au
compresseur et le liquide obturant ne
sera pas injecté.
S’il est nécessaire de dégonfler le pneu,
relier le flexible I
à la valve du pneu et
appuyer sur la touche jaune, placée au
centre de l’interrupteur du compresseur.


Remplacement de la cartouche de liquide obturant

Pour remplacer la cartouche, procéder
comme suit :


- déconnecter le flexible I
,

- tourner la cartouche à remplacer dans le
sens inverse des aiguilles d’une montre
et la soulever,

- insérer la nouvelle cartouche et la
tourner dans le sens des aiguilles d’une
montre,

- reconnecter le flexible I et relier le
tuyau B
dans son emplacement.


La cartouche contient de l’ethylène-
glycol, produit nocif en cas d’ingestion
et irritant pour les yeux.
À tenir hors de portée des enfants.
Après utilisation, ne jetez pas la cartouche
dans la nature, rapportez-la dans le réseau
CITROËN ou à un organisme chargé de sa
récupération.
Ce kit de remplacement est disponible dans
le réseau CITROËN.

153
AIDE RAPID
E
8
Changer une lampe

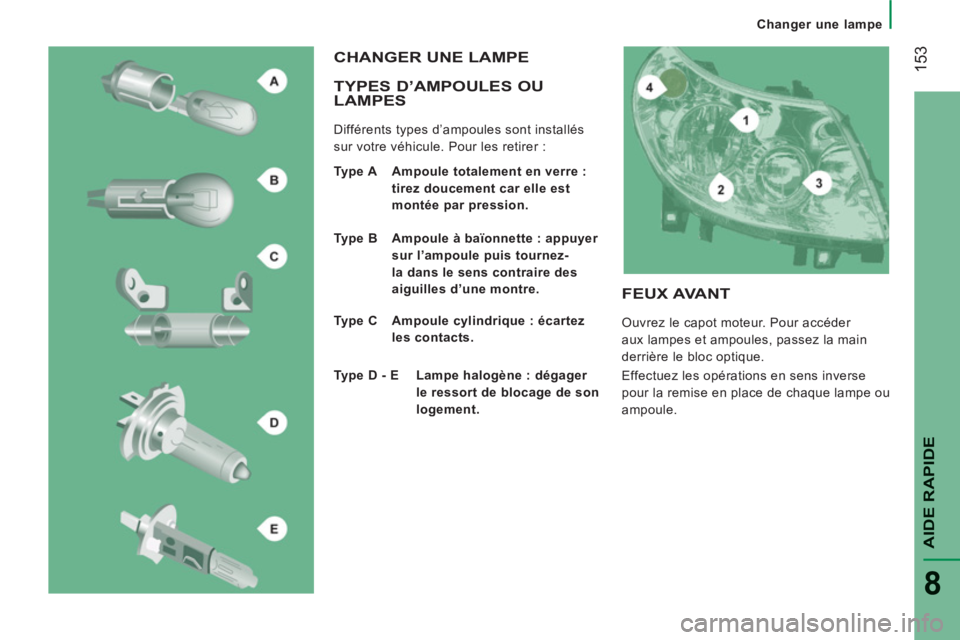

TYPES D’AMPOULES OU LAMPES

Différents types d’ampoules sont installés
sur votre véhicule. Pour les retirer :

CHANGER UNE LAMPE
Type A Ampoule totalement en verre :
tirez doucement car elle est
montée par pression.
Type B Ampoule à baïonnette : appuyer
sur l’ampoule puis tournez-
la dans le sens contraire des
aiguilles d’une montre.
Type C Ampoule cylindrique : écartez
les contacts.
Type D - E Lampe halogène : dégager
le ressort de blocage de son
logement.
FEUX AVANT
Ouvrez le capot moteur. Pour accéder
aux lampes et ampoules, passez la main
derrière le bloc optique.
E
ffectuez les opérations en sens inverse
pour la remise en place de chaque lampe ou
ampoule.

154


Changer une lampe

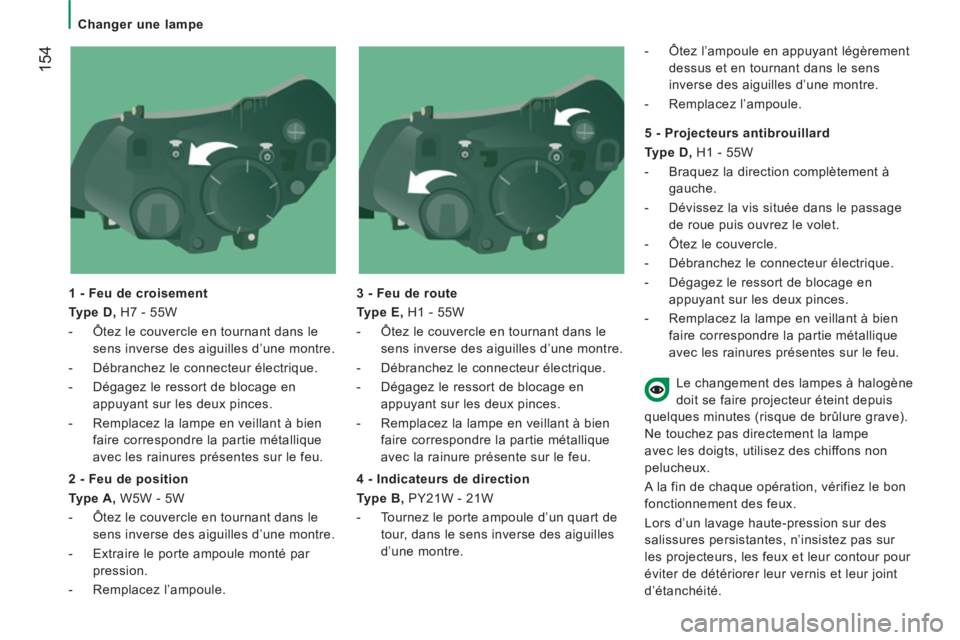

1 - Feu de croisement
Type D,
H7 - 55W


- Ôtez le couvercle en tournant dans le
sens inverse des aiguilles d’une montre.

- Débranchez le connecteur électrique.

- Dégagez le ressort de blocage en
appu
yant sur les deux pinces.

- Remplacez la lampe en veillant à bien
faire corres
pondre la partie métallique
avec les rainures présentes sur le
feu.
3 - Feu de route
Type E,
H1 - 55W
- Ôtez le couvercle en tournant dans le
sens inverse des aiguilles d’une montre.
- Débranchez le connecteur électrique.
- Dégagez le ressort de blocage en
appuyant sur les deux pinces.
- Remplacez la lampe en veillant à bien
faire correspondre la partie métallique
avec la rainure présente sur le feu.

2 - Feu de
position
Type A,W5W - 5W


-
Ôtez le couvercle en tournant dans le
sens inverse des aiguilles d’une montre.

- Extraire le porte ampoule monté par
pression.

- Remplacez l’ampoule. 4 - Indicateurs de direction
Type B,PY21W-21W
- Tournez le porte ampoule d’un quart de
tour,
dans le sens inverse des aiguilles
d’une montre.

- Ôtez l’ampoule en appu
yant légèrement
dessus et en tournant dans le sens
inverse des aiguilles d’une montre.

- Remplacez l
’ampoule.

5 -
Projecteurs antibrouillard
Type D,H1 - 55W


- Braquez la direction complètement à
gauche.

- Dévissez la vis située dans le passa
ge
de roue puis ouvrez le volet.

- Ôtez le couvercle.

- Débranchez le connecteur électrique.

- Dé
gagez le ressort de blocage en
appuyant sur les deux pinces.

- Remplacez la lampe en veillant à bien
faire correspondre la partie métallique
avec les rainures
présentes sur le feu.
Le chan
gement des lampes à halogène
doit se faire pro
jecteur éteint depuis
quelques minutes (risque de brûlure grave).
Ne touchez pas directement la lampe
avec les doi
gts, utilisez des chiffons non
pe
lucheux.
A la
fin de chaque opération, vérifiez le bon
fonctionnement des feux.
Lors d’un lavage haute-pression sur des
salissures persistantes, n’insistez pas sur
les projecteurs, les feux et leur contour pour
éviter de détériorer leur vernis et leur joint
d’étanchéité.

AIDE RAPID
E
8
Changer une lampe

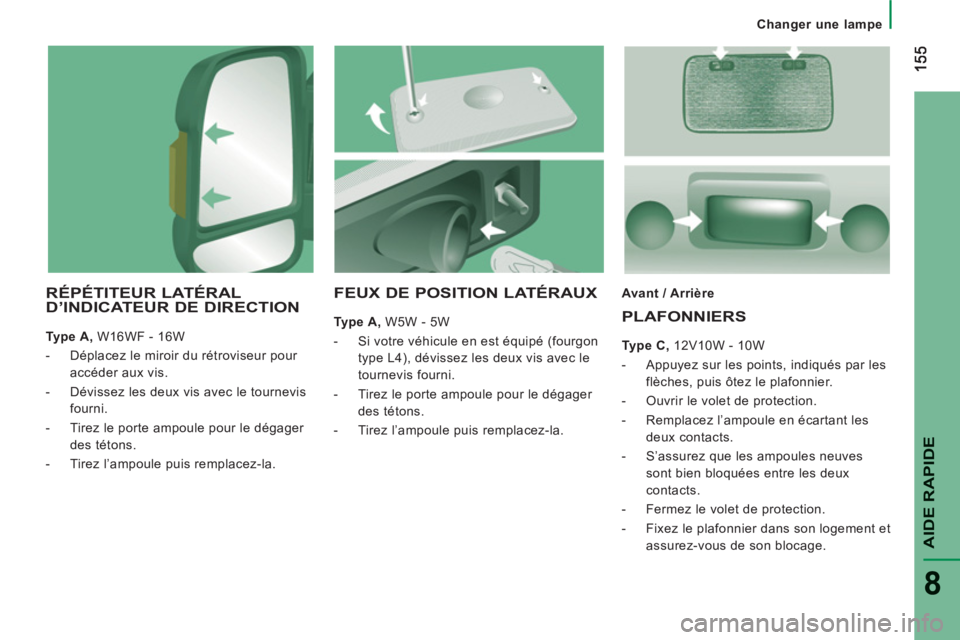

RÉPÉTITEUR LATÉRAL D’INDICATEUR DE DIRECTION
Type A,W16WF - 16W
- Déplacez le miroir du rétroviseur pour
accéder aux vis.
- D
évissez les deux vis avec le tournevis
fourni.
- Tirez le porte ampoule pour le dégager
des tétons.
- Tirez l
’ampoule puis remplacez-la.
Avant / Arrière
PLAFONNIERS
Type C,12V10W - 10W
- Appu
yez sur les points, indiqués par les
flèches, puis ôtez le plafonnier.
-
Ouvrir le volet de protection.
- Rem
placez l’ampoule en écartant les
deux contacts.
- S’assurez que les ampoules neuves
sont bien bloquées entre les deux
contacts.
- Fermez le volet de protection.
- Fixez le pla
fonnier dans son logement et
assurez-vous de son bloca
ge.


FEUX DE POSITION LATÉRAUX
Type A,
W5W - 5W


- Si votre véhicule en est équipé
(fourgon
type L4
), dévissez les deux vis avec le
t
ournevis fourni.

- Tirez le porte ampoule pour le d
égager
des tétons.

- Tirez l
’ampoule puis remplacez-la.

156


Changer une lampe

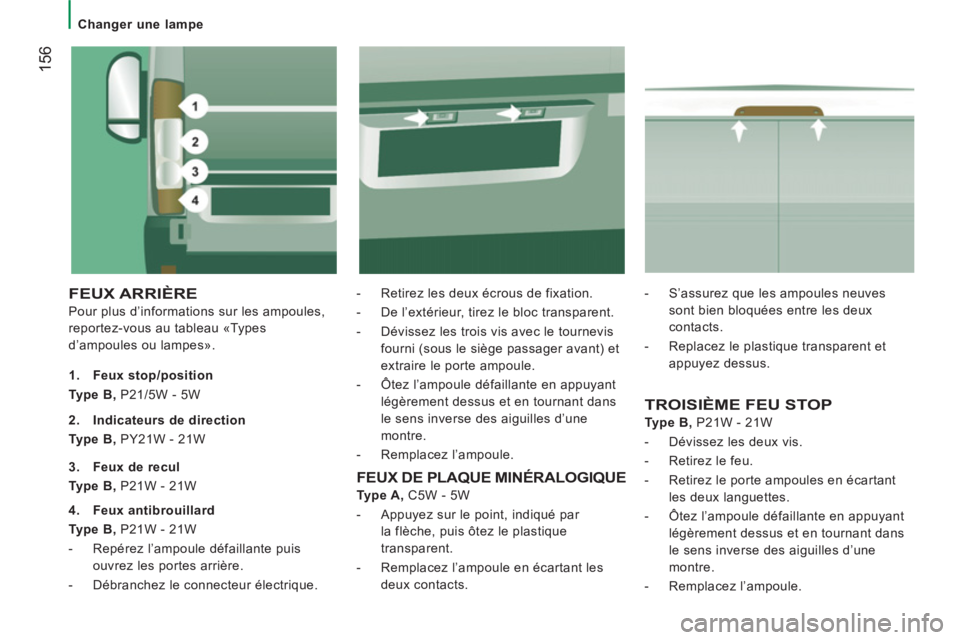

FEUX ARRIÈRE

Pour plus d’informations sur les ampoules,
reportez-vous au tableau «Types
d’ampoules ou lampes».
- Retirez les deux écrous de fixation.

- De l’extérieur, tirez le bloc transparent.

- Dévissez les trois vis avec le tournevis
fourni (sous le siège passager avant) et
extraire le porte ampoule.

- Ôtez l’ampoule défaillante en appuyant
légèrement dessus et en tournant dans
le sens inverse des aiguilles d’une
montre.

- Remplacez l’ampoule.

1.
Feux stop/position

Type B,
P21/5W - 5W

TROISIÈME FEU STOP
Type B,P21W-21W



- Dévissez les deux vis.

- R
etirez le feu.

- Retirez le porte ampoules en
écartant
les deux languettes.

- Ôtez l’ampoule défaillante en appu
yant
légèrement dessus et en tournant dans
le sens inverse des aiguilles d’une
montre.

- Remplacez l
’ampoule.
2.
Indicateurs de direction

Type B,
PY21W - 21W

3.
Feux de recul

Type B,
P21W - 21W

4.
Feux antibrouillard

Type B,
P21W - 21W


- Repérez l’ampoule défaillante puis
ouvrez les portes arrière.

- Débranchez le connecteur électrique.
FEUX DE PLAQUE MINÉRALOGIQUE


Type A,
C5W - 5W


- Appuyez sur le point, indiqué par
la flèche, puis ôtez le plastique
transparent.

- Remplacez l’ampoule en écartant les
deux contacts.
- S’assurez que les ampoules neuves
sont bien bloquées entre les deux
contacts.

- Replacez le plastique transparent et
appuyez dessus.

157
AIDE RAPID
E
8

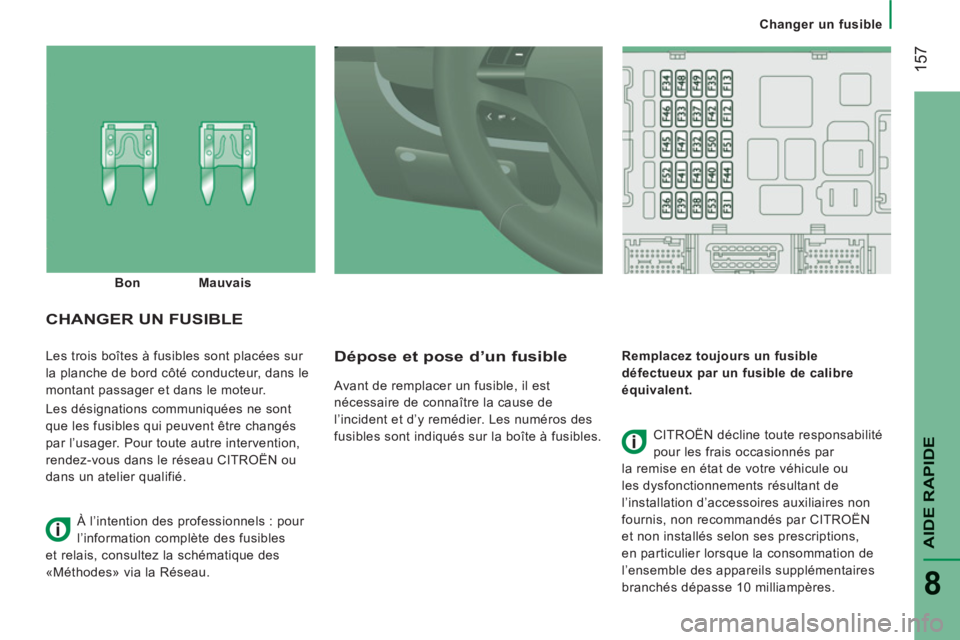

Changer un fusible
Les trois boîtes à fusibles sont placées sur
la planche de bord côté conducteur, dans le
montant passager et dans le moteur.
Les désignations communiquées ne sont
que les fusibles qui peuvent être changés
par l’usager. Pour toute autre intervention,
rendez-vous dans le réseau CITROËN ou
dans un atelier qualifié.
Dépose et pose d’un fusible
Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l’incident et d’y remédier. Les numéros des
fusibles sont indiqués sur la boîte à fusibles.
Remplacez toujours un fusible
défectueux par un fusible de caIibre
équivalent.
CHANGER UN FUSIBLE

CITROËN décline toute responsabilité
pour les frais occasionnés par
la remise en état de votre véhicule ou
les dysfonctionnements résultant de
l’installation d’accessoires auxiliaires non
fournis, non recommandés par CITROËN
et non installés selon ses prescriptions,
en particulier lorsque la consommation de
l’ensemble des appareils supplémentaires
branchés dépasse 10 milliampères.
Bon
Mauvais
À l’intention des professionnels : pour
l’information complète des fusibles
et relais, consultez la schématique des
«Méthodes» via la Réseau.

158


Changer un fusible

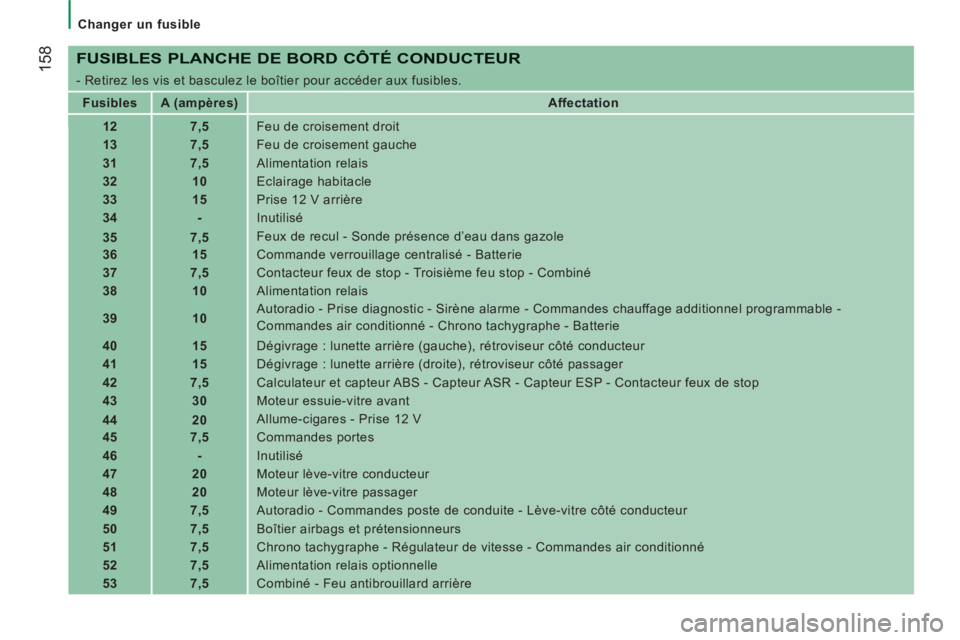

FUSIBLES PLANCHE DE BORD CÔTÉ CONDUCTEUR

- Retirez les vis et basculez le boîtier pour accéder aux fusibles.


Fusibles


A (ampères)


Affectation



12


7,5
Feu de croisement droit


13


7,5
Feu de croisement gauche


31


7,5
Alimentation relais


32


10
Eclairage habitacle


33


15
Prise 12 V arrière


34


-
Inutilisé


35


7,5
Feux de recul - Sonde présence d’eau dans gazole


36


15
Commande verrouillage centralisé - Batterie


37


7,5
Contacteur feux de stop - Troisième feu stop - Combiné


38


10
Alimentation relais


39


10
Autoradio - Prise diagnostic - Sirène alarme - Commandes chauffage additionnel programmable -
Commandes air conditionné - Chrono tachygraphe - Batterie


40


15
Dégivrage : lunette arrière (gauche), rétroviseur côté conducteur


41


15
Dégivrage : lunette arrière (droite), rétroviseur côté passager


42


7,5
Calculateur et capteur ABS - Capteur ASR - Capteur ESP - Contacteur feux de stop


43


30
Moteur essuie-vitre avant


44


20
Allume-cigares - Prise 12 V


45


7,5
Commandes portes


46


-
Inutilisé


47


20
Moteur lève-vitre conducteur


48


20
Moteur lève-vitre passager


49


7,5
Autoradio - Commandes poste de conduite - Lève-vitre côté conducteur


50


7,5
Boîtier airbags et prétensionneurs


51


7,5
Chrono tachygraphe - Régulateur de vitesse - Commandes air conditionné


52



7,5
Alimentation relais optionnelle


53


7,5
Combiné - Feu antibrouillard arrière
