2014 CITROEN JUMPER Notices Demploi (in French)

2271
PRISE EN MAIN
7


Prise en main

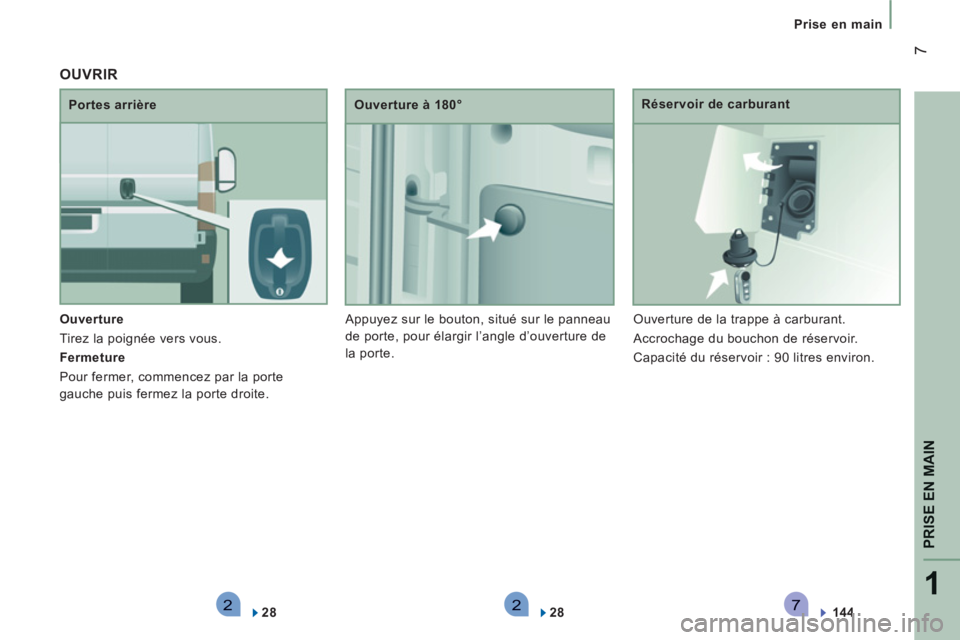

Ouverture
Tirez la poignée vers vous.

Fermeture
Pour fermer, commencez par la porte
gauche puis fermez la porte droite.
Portes arrière
Ouverture à 180°
Appuyez sur le bouton, situé sur le panneau
de porte, pour élargir l’angle d’ouverture de
la porte.
Réservoir de carburant
Ouverture de la trappe à carburant.
Accrochage du bouchon de réservoir.
Capacité du réservoir : 90 litres environ.

28



OUVRIR


28

144

8
Prise en main

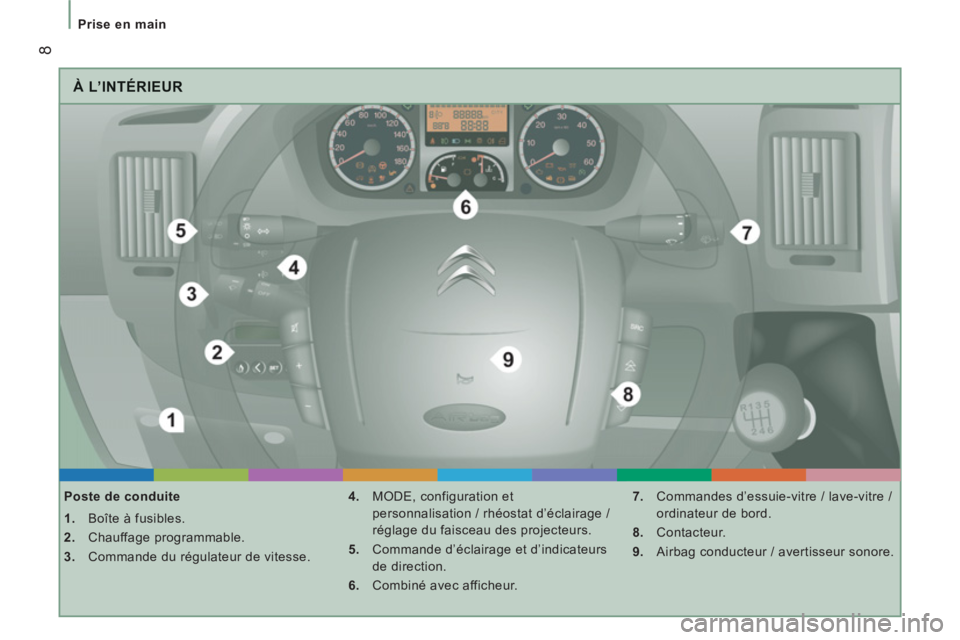

À L’INTÉRIEUR


Poste de conduite


1.
Boîte à fusibles.

2.
Chauffage programmable.

3.
Commande du régulateur de vitesse.
4.
MODE, configuration et
personnalisation / rhéostat d’éclairage /
réglage du faisceau des projecteurs.

5.
Commande d’éclairage et d’indicateurs
de direction.

6.
Combiné avec afficheur.
7.
Commandes d’essuie-vitre / lave-vitre /
ordinateur de bord.

8.
Contacteur.

9.
Airbag conducteur / avertisseur sonore.

1
PRISE EN MAIN
9


Prise en main

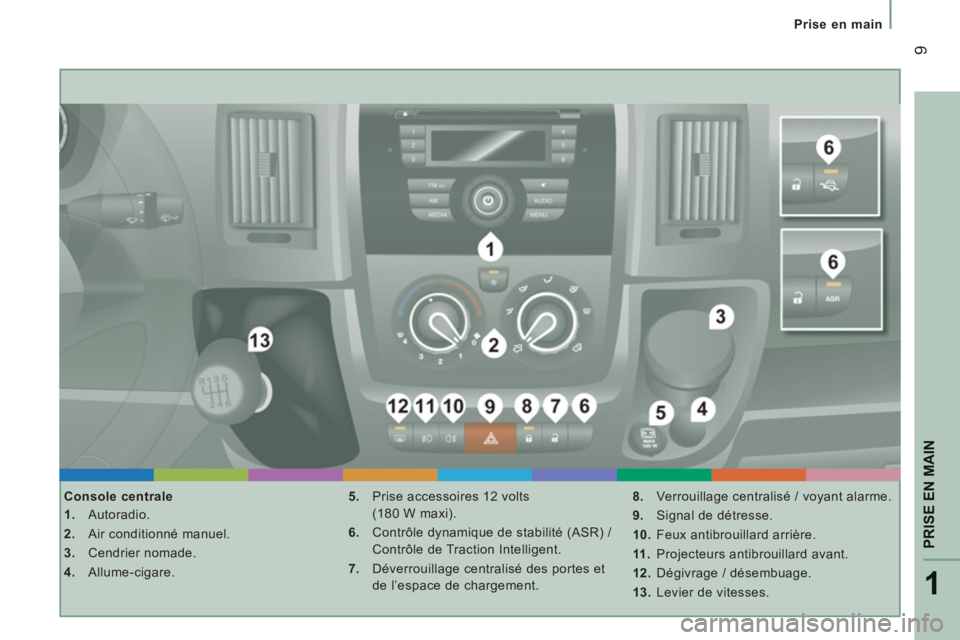

Console centrale


1.
Autoradio.

2.
Air conditionné manuel.

3.
Cendrier nomade.

4.
Allume-cigare.
5.
Prise accessoires 12 volts
(180 W maxi).

6.
Contrôle dynamique de stabilité (ASR) /
Contrôle de Traction Intelligent.

7.
Déverrouillage centralisé des portes et
de l’espace de chargement.
8.
Verrouillage centralisé / voyant alarme.

9.
Signal de détresse.

10.
Feux antibrouillard arrière.

11 .
Projecteurs antibrouillard avant.

12.
Dégivrage / désembuage.

13.
Levier de vitesses.

3
10
Prise en main

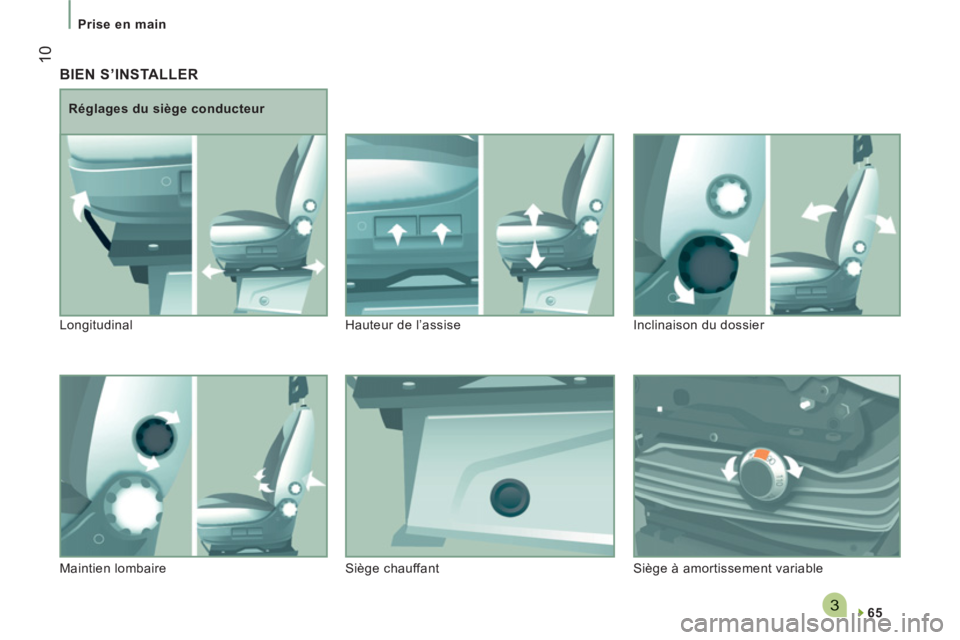

BIEN S’INSTALLER


65


Réglages du siège conducteur
Longitudinal Hauteur de l’assise Inclinaison du dossier
Maintien lombaire Siège chauffant Siège à amortissement variable

523
5
1
PRISE EN MAIN
11


Prise en main


BIEN S’INSTALLER

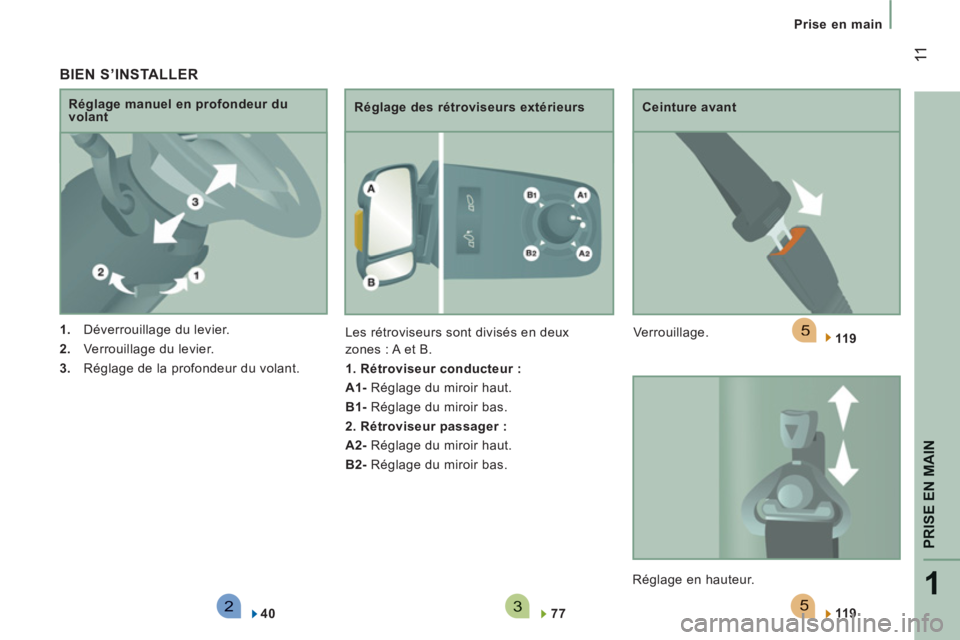

1.
Déverrouillage du levier.

2.
Verrouillage du levier.

3.
Réglage de la profondeur du volant.
Réglage manuel en profondeur du
volant
Réglage des rétroviseurs extérieurs
Les rétroviseurs sont divisés en deux
zones : A et B.

1. Rétroviseur conducteur :

A1-
Réglage du miroir haut.

B1-
Réglage du miroir bas.

2. Rétroviseur passager :

A2-
Réglage du miroir haut.

B2-
Réglage du miroir bas.

40

77

Ceinture avant
Verrouillage.
Réglage en hauteur.

11 9


11 9

33
12
Prise en main
BIEN VOIR

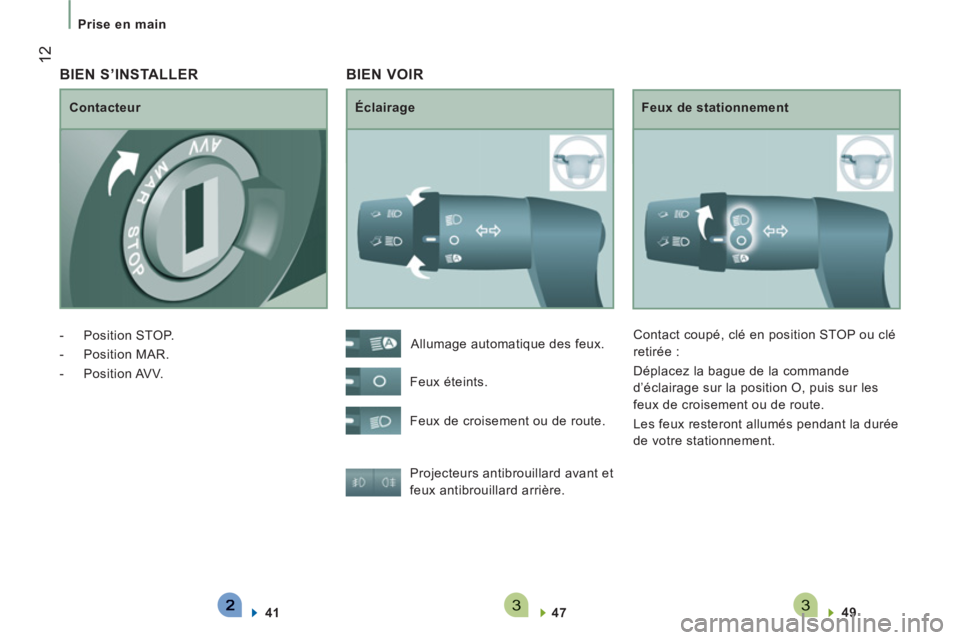

Éclairage
Feux de stationnement
Projecteurs antibrouillard avant et
feux antibrouillard arrière.

47

49

Allumage automatique des feux.
Feux éteints.
Feux de croisement ou de route. Contact coupé, clé en position STOP ou clé
retirée :
Déplacez la bague de la commande
d’éclairage sur la position O, puis sur les
feux de croisement ou de route.
Les feux resteront allumés pendant la durée
de votre stationnement.

BIEN S’INSTALLER


Contacteur


- Position STOP.

- Position MAR.

- Position AVV.

41

3331
PRISE EN MAIN
13


Prise en main

50

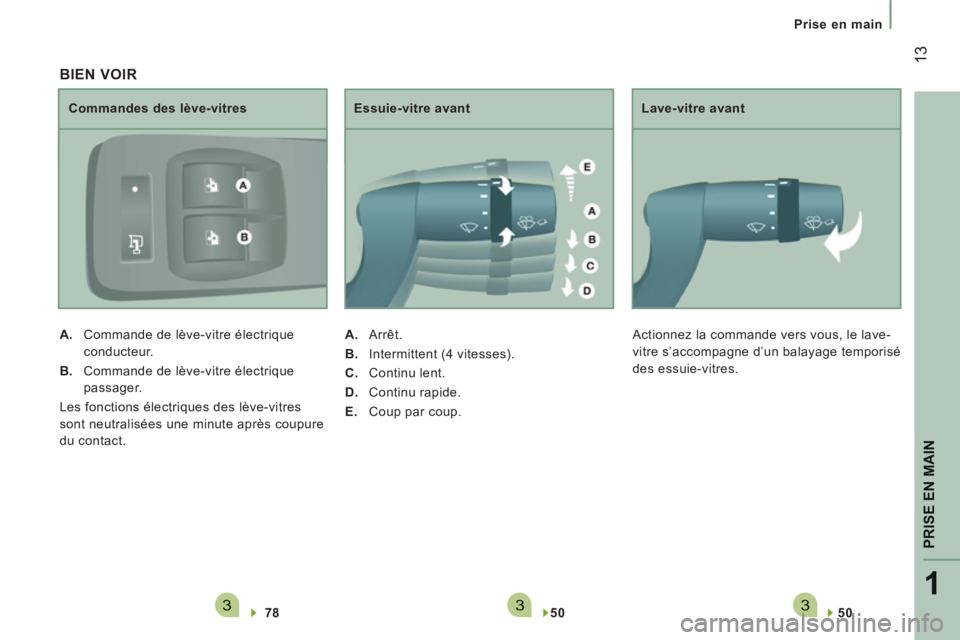

Lave-vitre avant
Actionnez la commande vers vous, le lave-
vitre s’accompagne d’un balayage temporisé
des essuie-vitres.

BIEN VOIR


78

Commandes des lève-vitres


A.
Commande de lève-vitre électrique
conducteur.

B.
Commande de lève-vitre électrique
passager.
Les fonctions électriques des lève-vitres
sont neutralisées une minute après coupure
du contact.

50

Essuie-vitre avant


A.
Arrêt.

B.
Intermittent (4 vitesses).

C.
Continu lent.

D.
Continu rapide.

E.
Coup par coup.

14
Prise en main

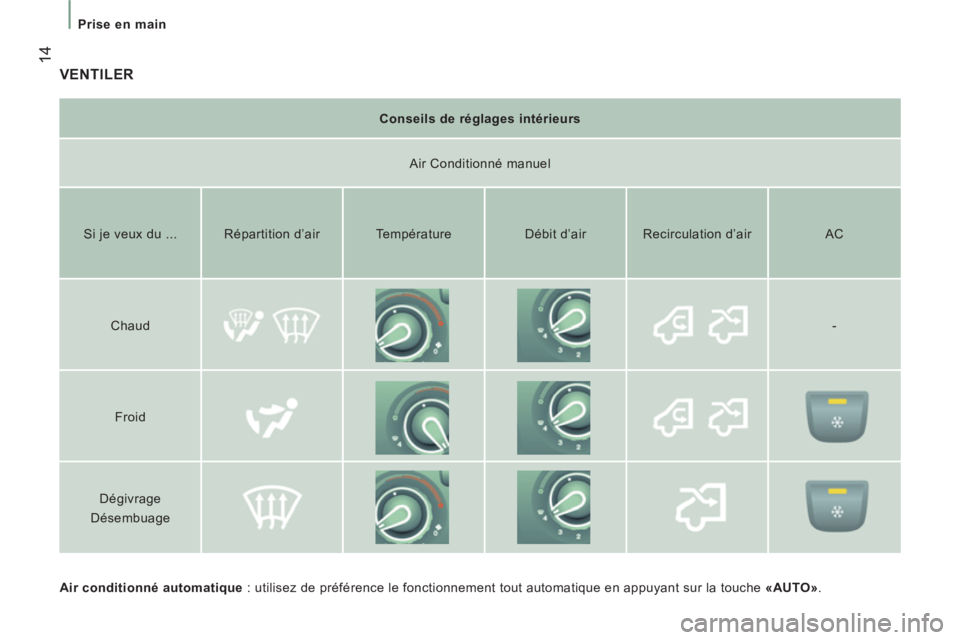

VENTILER

Air conditionné automatique
: utilisez de préférence le fonctionnement tout automatique en appuyant sur la touche «AUTO»
.

Conseils de réglages intérieurs

Air Conditionné manuel

Si je veux du ...
Répartition d’air
Température
Débit d’air
Recirculation d’air AC

Chaud
-

Froid


Dégivrage
Désembuage
