143
Lambipirni vahetamine
KIIRE ABI
7

DUBLEERIV KÜLGMINE SUUNATULI


Tüüp A
, WY5W - 5W (kollane)


- Lükake suunatuld tahapoole ja
eemaldage see.

- Hoidke pistikust kinni ja keerake
lambialust veerandpöörde võrra
vasakule.

- Keerake lambipirni veerandpöörde võrra
vasakule, võtke välja ja vahetage uue
vastu.

- Tagasiasetamisel lükake tuli kõigepealt
tahapoole ja siis tõmmake uuesti ette.
Ees / Taga


Kollast värvi lambipirnid (suunatuled ja
dubleerivad suunatuled) tuleb asendada
samade omadustega ja sama värvusega
pirnidega. LAETULED

Tüüp A
, 12 V 5 W - 5 W


- Lambikatte avamiseks libistage
kruvikeeraja ots laetule kummalgi pool
olevatesse avadesse.

- Tõmmake pirn välja ja asendage uuega.

- Kinnitage laetuli oma kohale ja
kontrollige, et ta jääks korralikult
paigale.



Survepesu

Väga määrdunud kohtade survepesu
korral vältige tulesid ja nende ümbrust,
survepesu võib tulede lakikihti ja tihendeid
kahjustada.

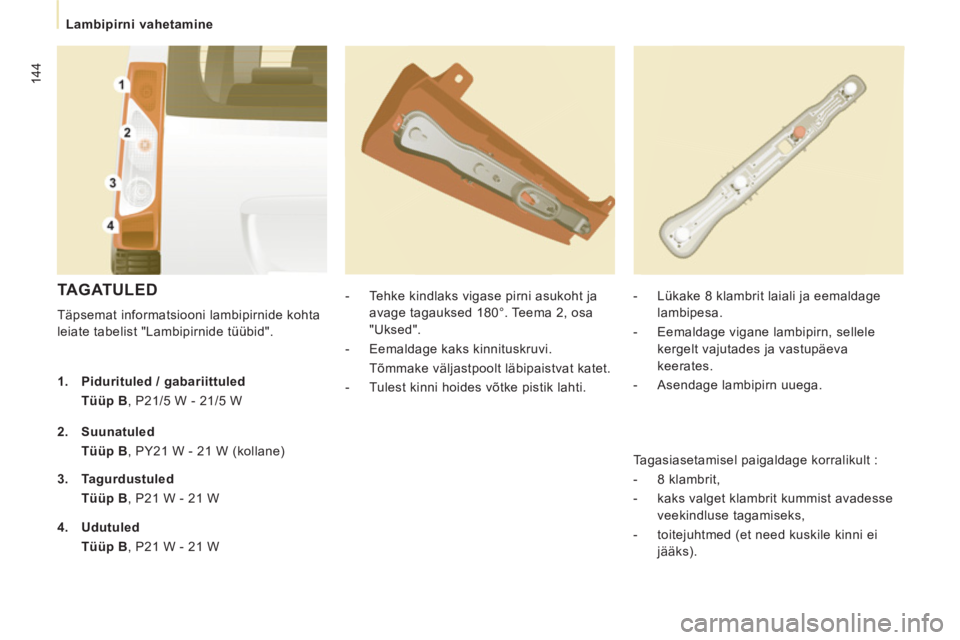

144
Lambipirni vahetamine
TAGATULED

Täpsemat informatsiooni lambipirnide kohta
leiate tabelist "Lambipirnide tüübid".

- Tehke kindlaks vigase pirni asukoht ja
avage tagauksed 180°. Teema 2, osa
"Uksed".

- Eemaldage kaks kinnituskruvi.
Tõmmake väljastpoolt läbipaistvat katet.

- Tulest kinni hoides võtke pistik lahti.
- Lükake 8 klambrit laiali ja eemaldage
lambipesa.

- Eemaldage vigane lambipirn, sellele
kergelt vajutades ja vastupäeva
keerates.

- Asendage lambipirn uuega.

1.
Pidurituled / gabariittuled
Tüüp B
, P21/5 W - 21/5 W

2.
Suunatuled
Tüüp B
, PY21 W - 21 W (kollane)

3.
Tagurdustuled
Tüüp B
, P21 W - 21 W

4.
Udutuled
Tüüp B
, P21 W - 21 W Tagasiasetamisel paigaldage korralikult :


- 8 klambrit,

- kaks valget klambrit kummist avadesse
veekindluse tagamiseks,

- toitejuhtmed (et need kuskile kinni ei
jääks).

Lambipirni vahetamine
KIIRE ABI
7
LISAPIDURITULI

Tüüp B
, PW5W - 5W
Tüüp B
, P21W - 21W

NUMBRIMÄRGI TULED


Tüüp A
, W 5 W - 5 W

Tagaluugiga


- Eemaldake plastikkate kruvikeeraja abil
noolega näidatud kohast.

- Vahetage lambipirn uue vastu.

- Asetage plastikkate tagasi ja vajutage
sellele.


Tiibustega


- Võtke vooderdus lahti.

- Ühendage juhe klambrit eest lükates
lahti.

- Eemaldage plastikkate.

- Keerake lambipesa veerandpöörde võrra
vastupäeva.

- Vahetage lambipirn uue vastu.


Tuli väljaspool (tiibuksed)


- Keerake mõlemad kruvid 20 otsaga
Torx
TM võtme abil lahti.

- Võtke tuli välja.

- Asendage pirn uuega.
Tuli seespool (luuk)


- Keerake mõlemad kruvid 20 otsaga
To r x
TM võtme abil lahti.

- Eemaldage plastikkate.

- Eemaldage lambialus, klambreid kõrvale
lükates.

- Eemaldage katkine pirn, kergelt pirnile
vajutades ja seda vastupäeva keerates.

- Asendage pirn uuega.

146
Kaitsme vahetamine
KAITSME VAHETAMINE

Kolm kaitsmekarpi asuvad :


- armatuurlauas kõrvalistuja pool
(panipaiga taga),

- salongis (akuruumis),

- mootoriruumis.
Kaitsme eemaldamine ja paigaldamine

Enne kaitsme uuega asendamist tuleb leida
ja kõrvaldada kaitsme läbipõlemise põhjus.

Asendage läbipõlenud kaitse alati
samasuguse kaitsmega. CITROËN ei kanna rahalist vastutust selliste
lisaseadmete paigaldamisest tekkinud rikete
eest, mida ei tarnita ega soovitata poolt ;
sama kehtib lubatud lisaseadmete valest,
CITROËN eeskirjadele mittevastavast
paigaldamisest tekkinud rikete korral, seda
eriti üle 10 mA seadmete korral. Käesolevas tabelis on kirjas need kaitsmed,
mida on võimalik vahetada näpitsate
ja vahetuskaitsmete abil, mis asuvad
armatuurlauas paremal pool panipaiga
taga. Kõigi muude toimingute läbiviimiseks
pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Professionaalidele : põhjalikku
informatsiooni kaitsmete ja releede
kohta leiate müügivõrgust saadavast
skeemist "Meetodid".

147


Kaitsme vahetamine
KIIRE ABI
7

KAITSMED PAREMAL POOL
ARMATUURLAUAS


- Kaitsmetele juurdepääsemiseks
kallutage panipaika ja tõmmake tugevalt.

Kaitsmed


A (amprid)

Funktsioon


1


15
Tagaklaasipuhasti


2


-
Vaba


3


5
Turvapadja arvuti


4


10
Roolinurga andur, diagnostikapistik, ESC andur,
käsitsi tuulutus, sidurilüliti, tulede valgusvihu kõrgus,
tahmafiltri pump


5


30
Elektrilised küljepeeglid,
kaasreisija aknatõstuk


6


30
Esiakende tõstukite toide


7


5
Laetuli ja kindalaeka valgustus


8


20
Multifunktsionaalne ekraan, alarmi sireen, autoraadio,
CD vahetaja, raadiotelefon, haagise juhtplokk
(järelvarustus)


9


10
2. rea lisaseadmete pistikupesa


10


30
Tagaosa kõrguse korrigeerija, lülitid rooli all,
näidikud

11


15
Diagnostikapistik, roolilukk


12


15
Hands free, turvapadja arvuti,
parkimisabi arvuti


13


5
Mootori juhtplokk, haagise juhtplokk


14


15
Sademeteandur, automaatkliimaseade,
näidikud


15


30
Uste lukustus/superlukustus


16


-
Vaba


17


40
Tagaklaasi soojendus, küljepeeglite soojendus

148
Kaitsme vahetamine
SALONGIKAITSMED


- Avage akuruumi kate.

- Võtke lahti punane akuklemm (+).

Pärast kaitsme vahetamist sulgege kaas
korralikult.

Kaitsmed


A (amprid)

Funktsioon


1


30
Istmesoojendus


2


20
3. rea 12 V pistikupesa


3


40/50
Haagise juhtplokk (järelvarustus)


4


-
Va b a


36


15
Tiibuste lukud


37


10
Tiibuste lukud


38


20
Tiibuste klaasipuhastid


39


10
Tagaosa tuulutus


40


5
Kokkukäivad küljepeeglid

149


Kaitsme vahetamine
KIIRE ABI
7

KAITSMED MOOTORIRUUMIKAANE ALL



- Pärast kaane avamist lükake
juurdepääsu lihtsustamiseks
klaasipesuvedeliku paagi alust.

- Kaitsmete juurde pääsemiseks võtke
kaitsmekarp lahti ja kallutage seda.

Kaitsmed


A (amprid)

Funktsioon


1


20
Mootori arvuti, kütusetoite ja õhutoite seade,
mootori jahutusventilaator


2


15
Helisignaal


3


10
Esi-ja tagaklaasipesuri pump


4


20
Tuledepesuri pump


5


15
Kütusetoite seade


6


10
Roolivõimendi, teisene piduripedaali lüliti


7


10
Pidurdussüsteem (ABS/ESC)


8


20
Käiviti nupp


9


10
Piduripedaali põhilüliti


10


30
Kütusetoite ja õhutoite seade,
saastevastane süsteem


11


40
Esiosa tuulutus


12


30
Esiklaasipuhasti


13


40
BSI


14


30
Vaba

150
Klaasipuhasti laba vahetamine

Esiklaasipuhasti harjade eriasend



- Minut peale süüte väljalülitamist
vajutage klaasipuhasti lülitit alla, et
klaasipuhastid asetuksid piki esiklaasi
poste (eriasend).
Esiklaasipuhasti harja vahetamine


- Tõstke klaasipuhasti üles

- Eemaldage klaasipuhasti haru.

- Asetage paigale uus hari.

- Laske klaasipuhasti alla.
Klaasipuhasti harja vahetamine


- Tõstke klaasipuhasti üles ja eemaldage
hari.

- Asetage paigale uus hari ja laske
klaasipuhasti alla.


KLAASIPUHASTI HARJA VAHETAMINE

Klaasipuhastite algasendisse viimiseks
lülitage süüde sisse ja vajutage
klaasipuhasti lülitile.
