2014 CITROEN JUMPER MULTISPACE Kasutusjuhend (in Estonian)

111
Lapsed

TURVALI
SUS
4

"ISOFIX" KINNITUSSEADMED

Kinnitusseade koosneb kolmest rõngast :


- kaks eesmist rõngast asuvad seljatoe ja
istmeosa vahel ja on märgistatud sildiga,

- üks tagumine rõngas TOP TETHER
nimelise ülemise rihma kinnitamiseks,
mis on samuti sildiga märgistatud.
Teie sõiduk on homologeeritud vastavalt
uutele ISOFIX määrustele.
Kui teie sõiduki varustusse kuuluvad ISOFIX
kinnituskohad, on nad märgistatud siltidega. ISOFIX süsteem tagab lapseistme kindla,
tugeva ja kiire kinnitamise istme külge.
ISOFIX lapseistmed on varustatud kahe
riiviga, mis kinnituvad lihtsalt eesmistesse
rõngastesse.
Mõnedel lapseistmetel on ka ülemine
kinnitusrihm, mis kinnitatakse tagumisse
rõngasse.
Selle rihma kinnitamiseks tõstke istme
peatugi üles ja viige konks peatoe varraste
vahelt läbi. Seejärel kinnitage konks
tagumisse rõngasse ja tõmmake ülemine
rihm pingule.
Valesti paigaldatud lapseiste seab lapse
turvalisuse kokkupõrke ajal ohtu.
Teie sõidukisse sobivate ISOFIX
lapseistmete teadasaamiseks tutvuge
ISOFIX istmete tabeliga.

11 2


Lapsed



RÖMER Duo Plus ISOFIX
(suurusklass B1
)


Grupp 1 : 9 - 18kg







Asetatakse näoga sõidusuunas.
Varustatud ülemise TOP TETHER rihmaga, mis kinnitatakse ülemise
ISOFIX kinnituse külge.
Kolm kallet : isteasend, puhkeasend ja pikaliasend.
Seda lapseistet saab kasutada ka ilma ISOFIX kinnituskohtadeta istmetel.
Sellisel juhul tuleb iste kinnitada kolmepunktiturvavöö abil.

Kasutage lapseistme tootja poolt antud paigaldamise juhendit.


CITROËN POOLT SOOVITATAVA D J A TEIE SÕIDUKI JAOKS LUBATUD ISOFIX LAPSEISTE

11 3
Lapsed

TURVALI
SUS
4


IUF :
iste, kuhu saab paigaldada
universaalset ISOFIX lapseistet. "Näoga
sõidusuunas" ISOFIX lapseiste pika
rihmaga, mis kinnitatakse sõiduki ISOFIX
istmete ülemiste rõngaste külge.
ISOFIX LAPSEISTMETE PAIGUTUSE TABEL

Käesolevas tabelis on ära toodud ISOFIX lapseistmete paigaldusvõimalused ISOFIX kinnituskohtadega varustatud sõidukiistmetele.
Universaalsete ja pooluniversaalsete ISOFIX lapseistmete puhul on ISOFIX istme suurusklass, mida tähistavad vastavalt tähed A
- G
,
märgitud lapseistmele ISOFIX logo kõrvale.

IL-SU :
iste, kuhu saab paigaldada
pooluniversaalseid ISOFIX lapseistmeid.
Tugivardaga "näoga sõidusuunas" ISOFIX
lapseiste. "Seljaga sõidusuunas" ISOFIX
lapseiste või häll, millel on pikk rihm või
tugivarras.
X :
Lapseistme kinnitusvahendid puuduvad.

Lapse kaal
/ vastav vanus


Alla 10 kg
(grupp 0)
Kuni u. 6 kuud

Alla 10 kg
(grupp 0)
Alla 13 kg
(grupp 0+)
Kuni u. 1 aasta

9 - 18 kg
(grupp 1)
1 kuni u. 3 aastat

ISOFIX lapseistme tüüp

Häll


"seljaga
sõidusuunas"


"seljaga
sõidusuunas"



"näoga
sõidusuunas"


ISOFIX istme suurusklass
F
G
C
D
E
C
D
A
B

B1

2. rea külgistmed koos
1. rea eraldi istmetega

IL-SU


IL-SU


IL-SU


IUF, IL-SU


2. rea külgistmed koos
1. rea 2-kohalise istmega

IL-SU

X
IL-SU
X
IL-SU


IUF, IL-SU


3. rea istmed

IL-SU

X
IL-SU
X
IL-SU


IUF, IL-SU


Häll :
kinnitatakse ISOFIX istme alumiste
kinnitusrõngaste külge ; häll võtab enda alla
kaks tagaistet.

Lapsed

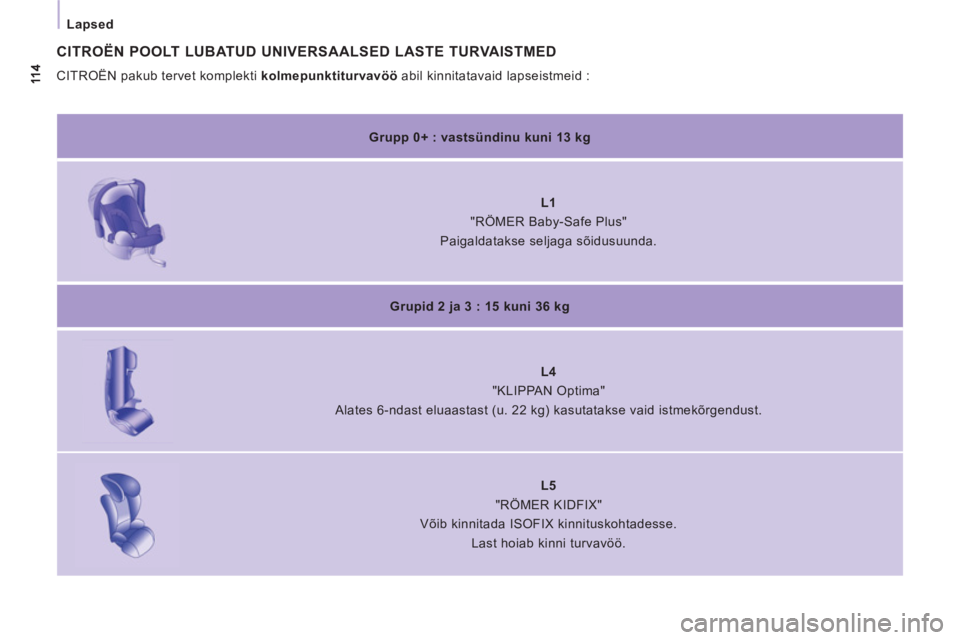

CITROËN POOLT LUBATUD UNIVERSAALSED LASTE TURVAISTMED

CITROËN pakub tervet komplekti kolmepunktiturvavöö
abil kinnitatavaid lapseistmeid :


Grupp 0+ : vastsündinu kuni 13 kg



L1


"RÖMER Baby-Safe Plus"
Paigaldatakse seljaga sõidusuunda.


Grupid 2 ja 3 : 15 kuni 36 kg


L4


"KLIPPAN Optima"
Alates 6-ndast eluaastast (u. 22 kg) kasutatakse vaid istmekõrgendust.

L5


"RÖMER KIDFIX"
Võib kinnitada ISOFIX kinnituskohtadesse.
Last hoiab kinni turvavöö.

11 5
Lapsed

TURVALI
SUS
4

Rida 2
Külgistmed

U


U


U


U


Keskmine iste

U


U


U


U

Rida 3
Külgistmed

U


U


U


U


Keskmine iste

U


U


U


U

a : grupp 0 : vastsündinu kuni 13 kg. Hälle ja "autovoodeid" ei tohi paigaldada juhi kõrvalistmele.
b : enne lapse paigutamist sellele istmele tutvuge oma riigis kehtivate vastavate seadustega.
U : iste, kuhu saab paigaldada turvavööga kinnitatavat ja universaalse tüübikinnitusega "seljaga sõidusuunas" ja/või "näoga sõidusuunas"
lapseistet.
Käesolevas tabelis on ära toodud turvavööga kinnitatavate ja universaalse tüübikinnitusega (mida võib turvavöö abil paigaldada kõikidesse
sõidukitesse) lapseistmete paigaldamise võimalused igale autoistmele olenevalt lapse kaalust ja asukohast sõidukis :


Koht


Lapse kaal ja vastav vanus



Alla 13 kg
(Grupp 0 (a) ja 0+)
Kuni ≈ 1 a.

9 - 18 kg
(Grupp 1)
1 kuni ≈ 3 a.

15 - 25 kg
(Grupp 2)
3 kuni ≈ 6 a.

22 - 36 kg
(Grupp 3)
6 kuni ≈ 10 a.

1. rida (b)
Eraldi iste

U


U


U


U


Istmepink,
külgmine koht

U


U


U


U


Istmepink,
keskmine koht

L1


-



L4, L5


L4, L5

11 6


Lapsed

Kui te paigaldate kaasreisija istmele
lapseistme seljaga sõidusuunda, blokeerige
kõrvalistuja turvapadi.
Vastasel juhul võib turvapadja
lahtipaiskumine last eluohtlikult vigastada.
Istmekõrgenduse paigaldamine

Üle rinna jooksev vööosa peab asetuma
lapse õlale ja ei tohi puudutada kaela.
Kontrollige, et sülevöö jookseks korralikult
üle lapse reite.
CITROËN soovitab kasutada seljatoega
istmekõrgendust, millel on õla kõrgusel ka
turvavöö juhik.

LAPSEISTMETE ÕIGE PAIGALDAMINE

Valesti paigaldatud iste ei taga lapsele
kokkupõrke korral maksimaalset turvalisust.
Isegi kõige lühemate sõitude puhul kinnitage
turvavööd või lapseistme rihmad alati nii, et
need lapse keha suhtes võimalikult vähe
liiguksid
.
Lapseistme optimaalseks paigaldamiseks
näoga sõidusuunda kontrollige, et
lapseistme seljatugi toetuks korralikult
vastu sõidukiistme seljatuge ja et peatugi ei
häiriks.
Kui eemaldate peatoe, pange see sellisesse
kohta või kinnitage nii, et peatugi järsu
pidurduse korral millegi vastu ei paiskuks.
Alla 10 aastaseid lapsi ei tohi paigutada
esimesele kõrvalistmele näoga sõidusuunda,
välja arvatud juhul, kui tagaistmed on juba
hõivatud teiste laste poolt või kui tagaistmed
on kasutuskõlbmatud või puuduvad.
Turvalisuse huvides ärge jätke :


- lapsi üksinda sõidukisse,

- last või kodulooma päikese kätte
pargitud suletud akendega sõidukisse,

- autovõtmeid sõidukisse lapse
käeulatusse.
Selleks, et vältida uste tahtmatut avamist,
kasutage "Laste turvalukku".
Jälgige, et tagauste klaase ei avataks
rohkem, kui ühe kolmandiku võrra.
Väikseste laste kaitsmiseks päikese eest
paigaldage tagumistele külgakendele sirmid.

11 7
Pukseerimine

LISAVARU
STU
S
5

Täpsemat informatsiooni masside
kohta leiate sõiduki dokumentidest
(registreerimistunnistus jne.) või teemast
8 osast "Massid".
HAAGISE, HAAGISSUVILA, PAADI VMS. PUKSEERIMINE


Koormuse jaotamine
Jagage pukseeritav koormus nii, et
raskemad esemed paikneksid haagise teljele
nii lähedal kui võimalik ning raskus keskteljel
oleks lähedal suurimale lubatud koormusele,
samas ilma seda ületamata.
Mootori jahutussüsteemid
Haagise mäest ülesvedamisel tõuseb
jahutusvedeliku temperatuur.
Et mootori jahutusventilaator töötab
elektriliselt, ei sõltu selle jahutusvõime
mootori pöörete arvust.

Nõuandeid pukseerimisel

Pukseeritava sõiduki rattad peavad vabalt
pöörlema : vabakäik sees.

11 8
Pukseerimine
Laskumisel kasutage kõrgemat käiku,
et mootori pöörete arvu vähendada ning
vähendage sõidukiirust.
Jälgige alati jahutusvedeliku temperatuuri.
Rehvid

Kontrollige pukseeriva sõiduki rehvirõhku
(vt. teema. 8 osa "Sõiduki identifi tseerimine") ja
kindlustage rõhu püsimine ettenähtud tasemel.
Haagisekonks

Soovitame kasutada CITROËN
haagisekonkse ja juhtmeid, mille
vastupidavust on testitud juba sõiduki loomise
algstaadiumis ning usaldada haagisekonksu
paigaldamine CITROËN esindusele.
Kui lasete paigaldada haagisekonksu mujal,
kui CITROËN esinduses, kasutage tingimata
sõiduki tagaosas olevaid elektriseadmeid ja
täitke tootja juhiseid.
Seoses ülaltoodud üldiste nõuetega
pöörame teie tähelepanu ka riskile, mis
kaasneb Automobiles CITROËN esinduse
poolt heakskiitmata haagisekonksu
või elektriseadme paigaldamisega
sõidukisse. See võib põhjustada teie
auto elektroonikasüsteemi rikke. Enne
elektriseadmete paigaldamist küsige nõu
tootjalt. Kui jahutusvedeliku märgutuli
süttib, peatage kohe sõiduk ning
lülitage mootor nii kiiresti välja kui
võimalik.
Nõuanne

Eriti rasketes tingimustes (maksimaalne
lubatud mass tugeval tõusul ning kuuma
ilmaga) vähendab mootor automaatselt oma
võimsust. Sellisel juhul aitab kliimaseadme
automaatne väljalülitumine mootori võimsust
taastada.
Teema 6, osa "Tasemed".
Pidurdamine
Haagise pukseerimine pikendab sõiduki
peatumisteekonda. Sõitke aeglaselt, minge õigeaegselt
üle madalamale käigule, vältige järske pidurdamisi.

Külgtuul
Pukseerimisel suureneb tundlikkus külgtuule
suhtes. Sõitke ettevaatlikult ja aeglasemalt.

ABS
/
ESC
ABS/ESC süsteem kontrollib vaid sõidukit,
mitte haagist.

Tagurdamisel parkimise abisüsteem
Ei tööta, kui sõiduk pukseerib.
