2014 CITROEN JUMPER MULTISPACE InstruksjonsbØker (in Norwegian)

151
Tauing av bilen
SM
ÅREPARA
SJONER
7

Uten løfting av hjulene (alle fire hjul på bakken)

Bruk alltid en slepestang.


Forfra



- hekt av dekslet ved å trykke på den
nedre delen,

- skru den demonterbare tauekroken
helt inn.


FÅ BILEN TAUET
Tauing med løftede hjul (kun to hjul på bakken)

Det anbefales å løfte bilen ved hjelp av en
spesiell løfteanordning (brille) til hjulene.
Bakfra



- hekt av dekslet ved hjelp av en mynt
eller den flate delen av tauekroken,

- skru den demonterbare tauekroken
helt inn.



Biler med mekanisk girkasse(dieselversjon)

På biler med mekanisk girkasse må
girspaken være i posisjon "fri". Dersom dette
ikke blir overholdt, risikerer man skader
på enkelte deler av bremseanlegget og at
servobremsen ikke fungerer når motoren
skal startes igjen.

152


Tauing av bilen
Generelle forholdsregler

Overhold lovverket som gjelder i ditt land.
Kontroller at vekten på bilen som trekker er
høyere enn vekten på bilen som taues.
Føreren som sitter bak rattet på bilen som
taues skal ha gyldig førerkort.
Ved tauing med alle fire hjul på bakken skal
det alltid brukes en godkjent slepestang. Det
er forbudt å bruke stropper eller remmer.
Ved tauing med motoren av, vær
oppmerksom på at det ikke lenger er
servobrems eller servostyring.
I følgende tilfeller må du kontakte et
redningsfirma:


- dersom bilen stopper på motorvei eller
på annen høyhastighetsvei,

- dersom kjører med firehjulstrekk,

- dersom det er umulig å sette girkassen
i fri, frigjøre rattstammen eller utløse
parkeringsbremsen,

- dersom bilen taues med kun to hjul på
bakken,

- dersom du ikke er i besittelse av en
godkjent slepestang, osv.

153
TEKNISKE SPESIFIKASJONER
8

154


Dimensjoner

155


Dimensjoner


TEKNISKE SPESIFIKASJONER
8


H1

L Total lengde
4 805
5 135

H Total høydeluftfjæring/metallfjæring
1 895/1 942

A Akselavstand
3 000
3 122

B Overheng foran

975

C Overheng bak
830
1 038
Total bredde:
karosseriet

1 870

D med lister

1 895
med sammenfoldede speil
1 986
Med utfoldede speil

2 194

E Sporvidde foran

1 574

F Sporvidde bak

1 574
Svingdiameter mellom fortau (m)
12,18
12,59
Maks. last (kg)
Nyttelast

1 000
På tak

170

DIMENSJONER (MM)

Bilen finnes i 2 lengder (L1, L2) og 1 høyde (H1), se tabellene:

156

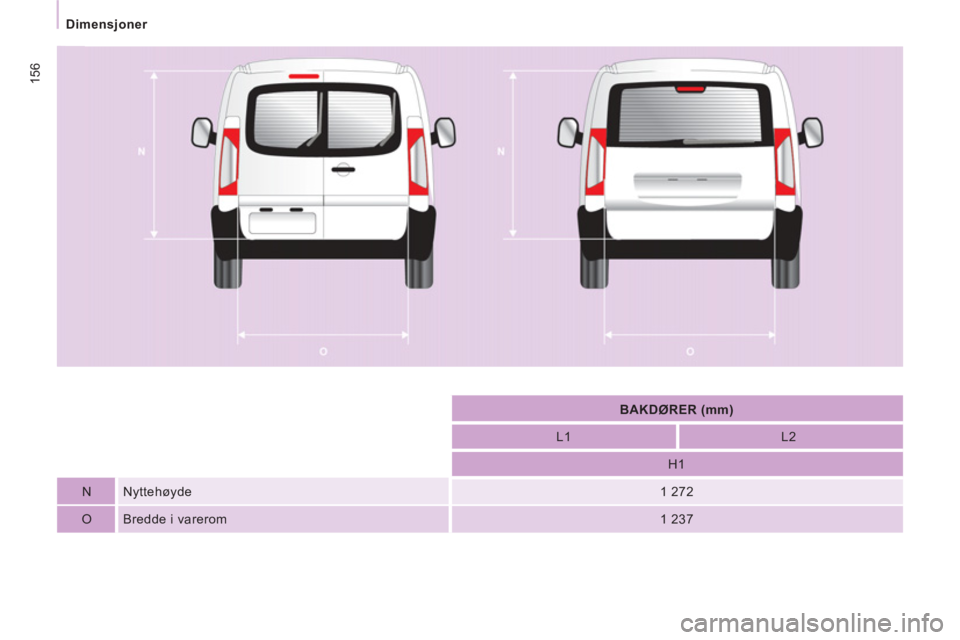

Dimensjoner



BAKDØRER (mm)


L1
L2

H1

N Nyttehøyde

1 272

O Bredde i varerom

1 237

157


Dimensjoner


TEKNISKE SPESIFIKASJONER
8



SKYVEDØR PÅ SIDEN (mm)


L1
L2

H1

P Høyde

1 203

Q Bredde

924

158

Vekt
VEKT OG TILHENGERVEKT (KG)

For nærmere informasjon, se registreringsdokumentet.
I hvert enkelt land er det veldig viktig å overholde den tilhengervekten som den lokale lovgivningen tillater. For å bli nærmere kjent med
tauemulighetene og bilens totale rullevekt, kontakt CITROËN-forhandlernettet.

Overføring av last
Dersom trekkvognen ikke når totalvekten, kan denne vekten overføres til tilhengeren.
Man må under ingen omstendigheter overstige vekten for tilhengeren og totalvekt som oppgis i vognkortet.
Overhold bilens tauekapasiteter.

Tilhengervekten med brems kan økes når tilhengeren er belastet, på den betingelse at tilsvarende vekt fjernes fra bilen for at ikke det hele
skal overstige den totale rullevekten.
Ved høye utetemperaturer kan det skje at bilens ytelser reduserer for å beskytte motoren. Når den utvendige temperaturen er over 37 °C,
bør tilhengervekten begrenses til 700 kg, uten overføring av last.
Ved kjøring med tilhenger skal man ikke overstige en hastighet på 100 km/t (eller lovgivning som gjelder i landet).
