2014 CITROEN JUMPER MULTISPACE InstruksjonsbØker (in Norwegian)

143


Skifte en lyspære
SM
ÅREPARA
SJONER
7


SIDEBLINKLYS


Type A
, WY5W - 5W (gule pærer)


- Skyv sideblinklyset bakover og fjern det.

- Hold på kontakten og drei
lyspæreholderen en kvart omdreining
mot venstre.

- Drei lyspæren en kvart omdreining mot
venstre, fjern lyspæren og skift den ut.

- Ved tilbakemontering, anbring
sideblinklyset først bak over skyv det
deretter forover.
Foran / Bak


De gule lyspærene (blinklys og sideblinklys)
skal alltid skiftes ut med lyspærer med
samme spesifikasjoner og samme farge.

Type A
, 12V5W - 5W


- Trykk på det gjennomsiktige dekslet ved
å skyve en skrutrekker inn i sprekkene
på siden av taklampen.

- Trekk i lyspæren og skift den ut.

- Klips fast det gjennomsiktige dekslet og
påse at det er korrekt festet.


Høytrykksvask

Når høytrykksvask benyttes mot svært
gjenstridig skitt og smuss, sørg for ikke
å rette spylingen direkte mot lyktene, lysene
og området rundt, slik at ikke lakken eller
pakningene rundt lyktene skades.

144


Skifte en lyspære


BAKLYS

For nærmere opplysning om lyspærene,
se "Lyspæretyper".

- Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene 180°.
Rubrikk 2, avnsitt "Åpninger".

- Fjern de to festemutterne.
Trekk det gjennomsiktige dekselet
utover.

- Koble i fra kontaktstykket.
- Skyve til side de 8 tungestykkene og ta
ut pæreholderen.

- Fjern den defekte lyspæren ved å trykke
lett på den samtidig som den dreies mot
klokken.

- Skift lyspæren.

1.
Stopplys/Parkeringslys

Type B
, P21/5W - 21/5W

2.
Blinklys

Type B
, PY21W - 21W (gul)

3.
Ryggelys

Type B
, P21W - 21W

4.
Tåkelys

Type B
, P21W - 21W Ved tilbakemontering, påse at følgende blir
korrekt plassert:


- de 8 tungestykkene,

- de to hvite tappene i de to hullene i
gummi (dette garanterer tetthet for
lyset),

- ledningen som ikke må være i klem.

Skifte en lyspære
SM
ÅREPARA
SJONER
7
TREDJE STOPPLYS


Type A
, W5W - 5W
Type B
, P21W - 21W

SKILTLYS


Type A
, W5W - 5W

Med bakluke


- Bruk en skrutrekker til å skyve til side
plastdekselet på punktet som markeres
med en pil.

- Skift lyspæren.

- Sett på plass plastdekselet og trykk på det.


Med klappdører


- Klips løs den indre kledningen.

- Kople fra kontakten ved å skyve på
tungestykket.

- Fjern plastdekselet.

- Drei pæreholderen en kvart omdreining
mot klokken.

- Skift lyspæren.


Lys på utsiden (klappdører)


- Løsne på de to skruene ved hjelp av en
Torx
TM -skrutrekker med munnstykke 20.

- Ta ut lampen.

- Skift lyspæren.
Lys på innsiden (bakluke)


- Løsne på de to skruene ved hjelp av en
To r x
TM -skrutrekker med munnstykke 20.

- Fjern plastdekselet.

- Trykk de to tungestykkene til siden for å
kunne ta ut lyspæren.

- Frigjør den defekte lyspæren ved å
trykke lett på den samtidig som den
dreies mot klokken.

- Skift lyspæren.

146


Skifte en sikring


SKIFTE SIKRING

De tre sikringsboksene er plassert:


- i dashbordet på høyre side (bak
hanskerommet som kan foldes sammen),

- i kupeen (i batterirommet),

- i motorrommet.
Demontering og montering av sikring

Før du skifter sikringen, bør du finne ut hva
feilen skyldes og rette på dette.

En defekt sikring skal alltid skiftes ut
med en sikring som har samme styrke.
CITROËN frasier seg ethvert ansvar for
utgifter som skyldes installering av tilbehør
som ikke føres av våre forhandlere, ikke er
godkjent av CITROËN eller ikke er installert
etter våre forholdsregler. Dette gjelder
spesielt utstyr med over 10 milliampere. De benevnelser som oppgis i forbindelse
med sikringene, gjelder kun sikringer
som kan skiftes av brukeren selv. For
ethvert annet arbeid på sikringene, kontakt
CITROËN-forhandlernettet eller et kvalifisert
verksted.
Bemerkning til profesjonelle: for
komplett informasjon om sikringer og
releer, se skjemaet "Metoder" tilgjengelig i
forhandlernettet.

147


Skifte en sikring
SM
ÅREPARA
SJONER
7
SIKRINGER I DASHBORDET PÅHØYRE SIDE



- Vipp opp hanskerommet og trekk hardt i
det for å få tilgang til sikringene.

Sikringer


A (ampere)

Funksjon


1


15
Vindusvisker bak


2


-
Ledig


3


5
S.E. kollisjonspute


4


10
Sensor for rattutslag, Diagnosekontakt, ESC-sensor, Manuell
vifte, Kontakt clutch, Regulering av lyskasterhøyde, Pumpe
partikkelfilter


5


30
Speil med elektrisk betjening, Motor el. vindusheis på
passasjersiden


6


30
Strømtilførsel el; vindusheus foran


7


5
Taklamper og lys i hanskerommet


8


20
Multifunksjonsdisplay, Sirene alarm tyverisikring, Bilradio,
CD-skifter, Radiotelefon, Elektrisk fordelingsboks tilhenger
(ettermontering)


9


10
Kontakt tilbehør i 2. rad.


10


30
Høyderegulering bak, Betjeningsmodul under rattet,
Instrumentpanel


11


15
Diagnosekontakt, Kontakt tyverisikring


12


15
Handsfree-sett, S.E. kollisjonspute, S.E.
parkeringsassistanse


13


5
Elektrisk fordelingsboks motor, Elektrisk fordelingsboks tilhenger


14


15
Regnsensor, Ventilasjon bak, Automatisk klimaanlegg,
Instrumentpanel


15


30
Låse/Låse opp/Superlås


16


-
Ledig


17


40
Avdugging bakrute, avising av speil

148


Skifte en sikring

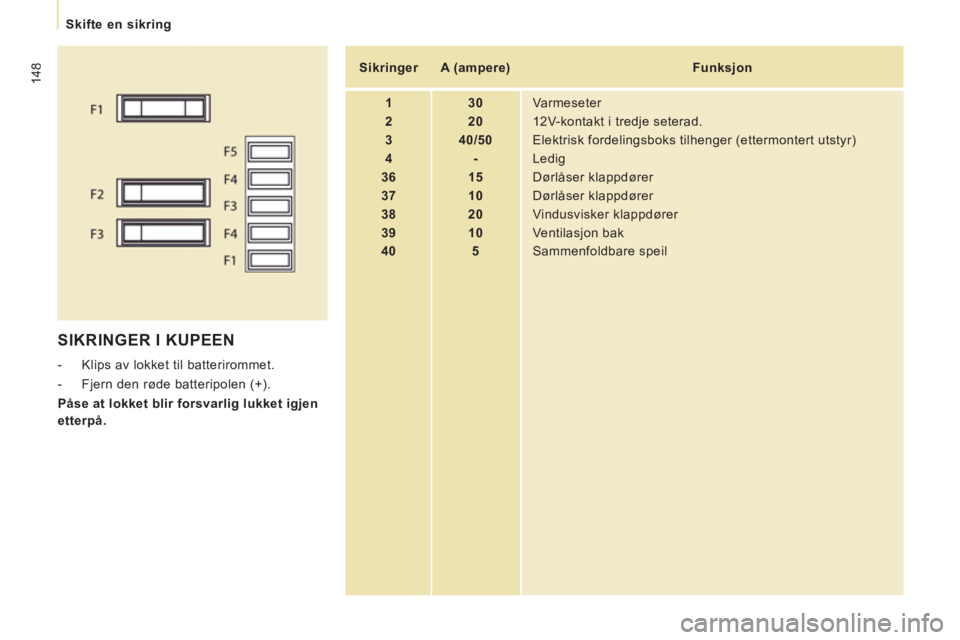

SIKRINGER I KUPEEN



- Klips av lokket til batterirommet.

- Fjern den røde batteripolen (+).

Påse at lokket blir forsvarlig lukket igjen
etterpå.

Sikringer


A (ampere)

Funksjon


1


30
Varmeseter


2


20
12V-kontakt i tredje seterad.


3


40/50
Elektrisk fordelingsboks tilhenger (ettermontert utstyr)


4


-
Ledig


36


15
Dørlåser klappdører


37


10
Dørlåser klappdører


38


20
Vindusvisker klappdører


39


10
Ventilasjon bak


40


5
Sammenfoldbare speil

149


Skifte en sikring
SM
ÅREPARA
SJONER
7
SIKRINGER I MOTORROMMET



- Åpne opp panseret og skyv på holderen
til vindusspylervæsken for å få lettere
tilgang.

- Klips løs og vipp frem boksen for å få
tilgang til sikringene.

Sikringer


A (ampere)

Funksjon


1


20
S.E. motor, tilførsel av drivstoff og luft,
Kjølevifte


2


15
Horn


3


10
Pumpe vindusspuler foran og bak


4


20
Pumpe lyktespylere


5


15
System for tilførsel av drivstoff


6


10
Servostyring, Kontakt sekundær bremsepedal


7


10
Bremsesystem (ABS/ESC)


8


20
Starter


9


10
Kontakt hovedbremsepedal


10


30
System for tilførsel av drivstoff og av luft,
anti-forurensing


11


40
Ventilasjon foran


12


30
Vindusvisker foran


13


40
Sentral elektrisk fordelingsboks


14


30
Ledig

150


Skifte et vindusviskerblad


Vindusviskerarmer i service posisjon på frontruten



- Innen ett minutt etter at tenningen er
slått av, beveg bryterarmen nedover
for å plassere vindusviskerne langs
vindusstolpene på frontruten (service
posisjon).
Skifte av vindusviskerblad foran


- Løft opp vindusviskerarmen.

- Hekt av vindusviskerbladet og fjern det.

- Monter et nytt vindusviskerblad.

- Sett armen tilbake på plass mot ruten.
Skifte av vindusviskerblad bak


- Løft opp vindusviskerarmen, hekt av
vindusviskerbladet og fjern det.

- Monter et nytt vindusviskerblad.


SKIFTE ET VINDUSVISKERBLAD

Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen settes
på og bryterarmen aktiveres.
