2014 CITROEN JUMPER MULTISPACE InstruksjonsbØker (in Norwegian)

135


Skifte et hjul
SM
ÅREPARA
SJONER
7

HJULSKIFT

Dersom bilen er utstyrt med et reservehjul
under bilen, følg disse instruksjonene.
1. PARKERING AV BILEN


- Sørg for at alle som er i bilen forlater
den, og venter på et sikkert sted mens
hjulet skiftes.

- Sett bilen på et vannrett og stabilt
underlag.

- Trekk til parkeringsbremsen, skru
av tenningen, sett bilen i 1. gir eller i
revers.

- Plasser om mulig en støttekloss under
det hjulet som er diametralt motsatt det
hjulet som skal skiftes ut.
Under visse forhold, som i krevende terreng
og/eller ved frakt av tung last, må bilen
løftes for at man skal kunne få reservehjulet
ut av reservehjulsholderen. Kontakt
CITROËN-forhandlernettet eller et kvalifisert
verksted.
Dersom bilen er utstyrt med luftfjæring
med høydekorrigering, skal dette
systemet nøytraliseres. Rubrikk 3, avsnitt
"Fjæring med utligning".


2. VERKTØY



- Dersom bilen har en plastluke bak på
venstre side, åpne opp denne.

- Løsne på skruen, og fjern jekken og
sveiven.


1.
Sveiv for demontering av hjulet.

2.
Jekk

3.
Tauekrok.
Jekken og verktøyet er kun beregnet
brukt for ditt kjøretøy. Ikke bruk dette
utstyret til noe annet.

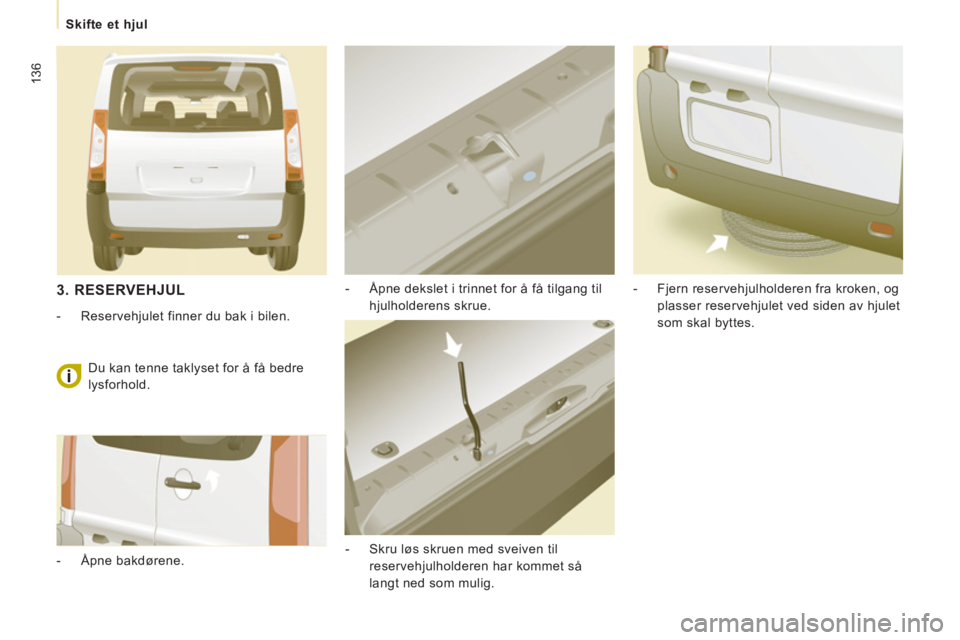

136


Skifte et hjul


- Åpne dekslet i trinnet for å få tilgang til
hjulholderens skrue.

- Skru løs skruen med sveiven til
reservehjulholderen har kommet så
langt ned som mulig.
- Fjern reservehjulholderen fra kroken, og
plasser reservehjulet ved siden av hjulet
som skal byttes.

3. RESERVEHJUL



- Reservehjulet finner du bak i bilen.

- Åpne bakdørene. Du kan tenne taklyset for å få bedre
lysforhold.

137


Skifte et hjul
SM
ÅREPARA
SJONER
7


4. FREMGANGSMÅTE


- Plasser jekken på jekkpunktet, så nært
som mulig opptil det hjulet som skal
byttes.
Sørg for at jekksålen er godt plassert og
i kontakt med bakken.

- Fold ut jekken slik at den fjernes litt fra
bakken.

- Løsne hjulet helt.

- Trekk ut boltene og ta av hjulet.

- Fjern hjulkapselen ved å trekke i
den med verktøyet for fjerning av
tauekroken.

- Løsne hjulboltene og skru dem løs. Jekken må ikke foldes ut før du
har begynt å løsne hjulboltene og
støtteklossen er forsvarlig plassert
under det diametralt motsatte hjulet.

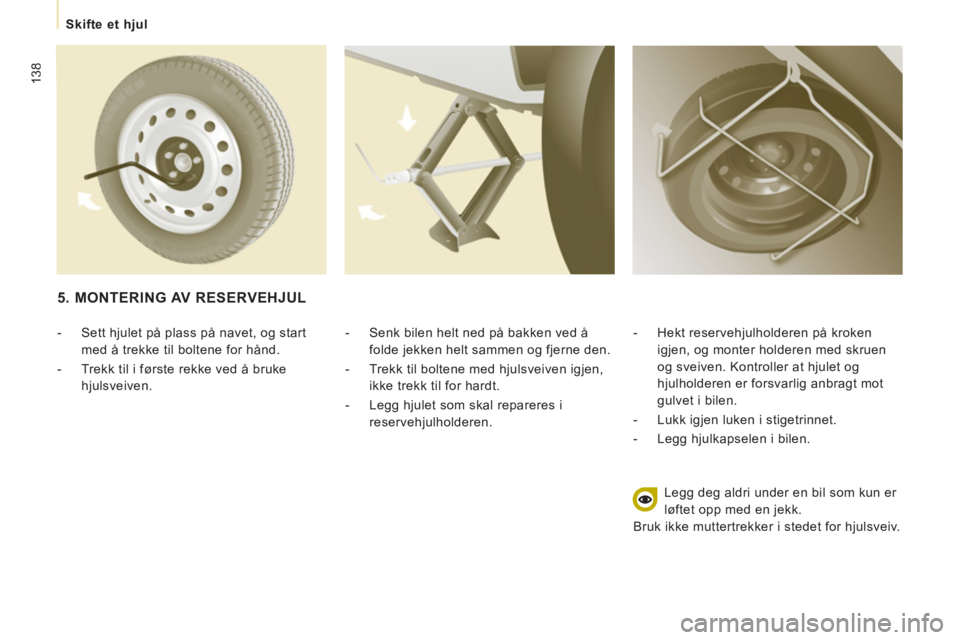

138


Skifte et hjul


- Senk bilen helt ned på bakken ved å
folde jekken helt sammen og fjerne den.

- Trekk til boltene med hjulsveiven igjen,
ikke trekk til for hardt.

- Legg hjulet som skal repareres i
reservehjulholderen.
- Hekt reservehjulholderen på kroken
igjen, og monter holderen med skruen
og sveiven. Kontroller at hjulet og
hjulholderen er forsvarlig anbragt mot
gulvet i bilen.

- Lukk igjen luken i stigetrinnet.

- Legg hjulkapselen i bilen.
Legg deg aldri under en bil som kun er
løftet opp med en jekk.
Bruk ikke muttertrekker i stedet for hjulsveiv.


5. MONTERING AV RESERVEHJUL



- Sett hjulet på plass på navet, og start
med å trekke til boltene for hånd.

- Trekk til i første rekke ved å bruke
hjulsveiven.

139


Snøskjerm

SM
ÅREPARA
SJONER
7
DEMONTERBAR SNØSKJERM

Avhengig av bestemmelsessted, kan denne
demonterbare snøskjermen monteres på
den nederste delen av støtfangeren foran
for å unngå at det trenger inn snø ved
radiatorens kjølevifte.

MONTERING



- Anbring den demonterbare snøskjermen
foran sentreringstappen A
på
støtfangeren foran.

- Trykk inn klipsene B
i hvert hjørne for å
montere skjermen.

Glem ikke å fjerne snøskjermen når
utetemperaturen er over 10°C (og det ikke
er risiko for snøfall), eller hvis du blir tauet.

DEMONTERING



- Plasser en skrutrekker i hullet ved hver
av klipsene.

- Bruk skrutrekkeren til å hekte av de fire
klipsene B
.



6. TILBAKEMONTERING AV FERDIGREPARERT HJUL

Tilbakemonteringen av det reparererte hjulet
foregår som beskrevet i etappe 5. Glem ikke
å tilbakemontere hjulkapselen.
Rubrikk 8, avsnitt
"Identifikasjonselementer" for å
lokalisere etiketten for dekkene.
Reservehjulet er ikke beregnet på
kjøring over lange avstander, ta
med bilen til et verksted i CITROËN-
forhandlernettet eller til et kvalifisert
verksted for å få kontrollert at boltene er
tilstrekkelig tiltrukket og at dekktrykket på
reservehjulet er korrekt. Få reparert det
defekte hjulet i et verksted i CITROËN-
forhandlernettet eller i et kvalifisert verksted
så snart som mulig, og tibakemonter det på
bilen.

140


Kjettinger





KJETTINGER


Om vinteren under visse forhold vil kjøring
med kjettinger bedre bilens trekkraft og
kjøreegenskaper ved bremsing.

Kjettingene skal monteres på
drivhjulene. De må ikke monteres på
hjul av typen nødhjelpshjul.

Overhold de lokale bestemmelser
når det gjelder bruk av kjettinger og
maksimalt tillatt hastighet ved kjøring med
disse.

Råd for montering av kjettinger



)
Dersom du skal montere kjettingene
underveis, kjør ut av selve veibanen og
stopp bilen på et flatt underlag.

)
Trekk til parkeringsbremsen og legg
eventuelt støtteklosser under hjulene for
å hindre bilen i å skli.

)
Monter kjettingene i overensstemmelse
med instruksjonene som gis av
fabrikanten.

)
Start opp langsomt, og kjør en liten
stund, uten å overstige 50 km/t.

)
Stopp deretter bilen, og kontroller at
kjettingen er korrekt tilstrammet.


For ikke å skade dekkene eller
veibelegget, unngå å kjøre med
kjettinger på veier uten snø. Det anbefales
å øve seg på montering av kjettingene på
forhånd, på et tørt sted og på flatt underlag.
Dersom bilen din har aluminiumsfelger, sjekk
at ingen deler av kjettingen eller festene er i
kontakt med felgen.


Bruk kun kjettinger beregnet på den typen
hjul det er på fin bil:
For nærmere informasjn om kjettinger,
kontakt CITROËN eller et kvalifisert
verksted.

Opprinnelige
dekkdimensjoner
Maks.
kjedeleddstørrelse

215/65 R15

12 mm
215/60 R16
MICHELIN

215/60 R16
BRIDGESTONE

141


Skifte en lyspære
SM
ÅREPARA
SJONER
7

SKIFTE EN LYSPÆRE


Ty p e C
Halogenlyspære: skyv
blokkeringsfjæren til
siden.
Ty p e A
Lyspære i glass: trekk
forsiktig i den, da den er
montert under trykk.

TYPER LYSPÆRER

Bilen din har lyspærer av forskjellig typer. Slik tas de ut:
Ty p e B
Lyspære med trykk-inn-
og-vri feste: trykk på
lyspæren og drei den mot
klokken.
Skifte av halogenpærer skal skje et par
minutter etter at lyktene er slukket (for
å unngå alvorlig brannskader). Berør ikke
lyspæren direkte med fingrene, bruk en klut
som ikke loer.
Kontroller at lyset fungerer korrekt etter å ha
skiftet lyspæren.

142


Skifte en lyspære


3.
Blinklys
Type B
, PY21W - 21W (gul pære)


- Drei lyspæreholderen en kvart
omdreining rundt i motsatt vei av
klokkeretningen.

- Fjern lyspæren ved å trykke lett på
den og ved å dreie den i motsatt vei
av klokkeretningen.

- Skift lyspæren.
- Påse at dekslet er forsvarlig på plass
rundt hele kanten for å være sikker på
at systemet er tett.

Åpne panseret. For å få tilgang til
lyspærene, før hånden bak lykteenheten.
Hver pære tilbakemonteres ved å følge
arbeidsoperasjonene i omvendt rekkefølge.


1.
Nærlys / Fjernlys
Type C
, H4 - 55W


- Fjern dekslet i midten ved å trekke i
det myke tungestykket av gummi.

- Koble fra den elektriske kontakten.

- Frigjør blokkeringsfjæren.

- Skift ut lyspæren. Påse at metalldelen
passer med rillene i lyspæren.
2.
Parkeringslys
Type A
, W5W - 5W


- Fjern dekslet ved å trekke i det myke
tungestykket i gummi.

- Fjern lyspæreholderen ved å trekke i
kontakten.

- Skift ut lyspæren.

- Påse at dekslet er forsvarlig på plass
rundt hele kanten for å være sikker på
at systemet er tett.
4.
Tå

kelys
Type C
, H1 - 55W
Kontakt CITROËN eller et kvalifisert
verksted.
