Otwieranie pokrywy silnika

OTWIERANIE POKRYWY SILNIKA


Od Wewnątrz :


- podnieść osłonę znajdującą się u
podstawy przedniego lewego fotela.

- pociągnąć za dźwignię.
W celu zamknięcia

Opuścić pokrywę silnika i puścić ją pod koniec
opuszczania. Sprawdzić prawidłowość zatrzaśnięcia.


Na zewnątrz :
uchylić pokrywę, unieść
dźwignię i podnieść pokrywę.
Podpórka pokrywy silnika

Ustawić podpórkę w jednym z dwóch
wycięć, zależnie od wymaganej wysokości
podniesienia w celu podtrzymania otwartej
pokrywy silnika.
Przed zamknięciem pokrywy złożyć
podpórkę.
Alert "otwarta pokrywa silnika"
Alert sprzężony tylko z opcją alarm.
Przy pracującym silniku,
jeżeli pokrywa silnika jest źle
zamknięta, zapali się kontrolka,
na ekranie pojawi się ikona i
rozlegnie się sygnał dźwiękowy.

121


Pod pokrywą silnika

KONTROLE
6

SILNIKI DIESEL


8 -
Zbiornik układu kierowniczego ze
wspomaganiem.

9 - Zdejmowany zaczep holowniczy.

10 - Pompa zasysająca ( a : 1,6 L HDi ;
b : 2 L HDi).

11 -
Lej do nalewania oleju silnikowego
(2 L HDi).
1 - Zbiornik spryskiwacza szyb i
reflektorów.

2 - Skrzynka bezpieczników.

3 - Zbiornik płynu chłodniczego.

4 -
Zbiornik płynu hamulcowego i
sprzęgłowego.

5 - Filtr powietrza.

6 - Ręczny miernik poziomu oleju.

7 - Wlew oleju silnikowego.
7.1 - Wlew oleju silnikowego.
Jeżeli samochód wyposażony jest w lej
do nalewania oleju, należy postępować w
następujący sposób:

A - Odkręcić korek wlewu oleju.

B - Wyjąć lej z gniazda.

C - Włożyć lej do otworu jak pokazano na
rysunku.

D - Przekręcić o 1/4 obrotu w lewo, aby
zablokować, a następnie uzupełnić olej.
Po zakończeniu, post
ępować w odwrotnej
kolejności, nie zapominając o przykręceniu
korka A .

122


Pod pokrywą silnika

SILNIK BENZYNOWY


4. Zbiornik płynu hamulcowego i
sprzęgłowego.

5. Filtr powietrza.

6. Ręczny miernik poziomu oleju.

1. Zbiornik spryskiwacza szyb i
reflektorów.

2. Skrzynka bezpieczników.

3. Zbiornik płynu chłodniczego.
7. Wlew oleju silnika.

8. Zbiornik układu kierowniczego ze
wspomaganiem.

9. Zdejmowany zaczep holowania.

123
Poziomy płynów

KONTROLE
6
POZIOMY PŁYNÓW

Aby zapewnić niezawodność silnika i
systemu doczyszczania spalin, nie należy
stosować dodatków do oleju.


Poziom płynu hamulcowego

Należy bezwzględnie przeprowadzać
wymianę po upływie przewidzianych
okresów czasu, stosownie do planu obsługi
przewidzianego przez producenta.
Używać płynów zalecanych przez
producenta, spełniających wymagania norm
DOT4.
Poziom musi mieścić się między
oznaczeniami MINI i MAXI zaznaczonymi na
zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO SIECI CITROËN lub
z warsztatem specjalistycznym. Przedstawione niżej czynności
stanowią element bieżącej eksploatacji
pojazdu. Niezbędne informacje dostępne
są w Sieci CITROËN oraz w książce
gwarancyjnej dołączonej do dokumentacji
samochodu.
W przypadku konieczności demontażu /
montażu ozdobnej osłony silnika, należy
postę
pować ostrożnie, tak by nie uszkodzić
klipsów mocujących.

Poziom oleju

Regularnie kontrolować i uzupełniać poziom
między wymianami podczas przeglądu.
Poziom sprawdza się przy zimnym silniku,
w samochodzie ustawionym na poziomym
podłożu, przy użyciu wskaźnika ręcznego.

Wskaźnik poziomu oleju
(bagnet)
2 oznaczenia poziomu na
wskaźniku:
A = maxi.
W przypadku przekroczenia
tego oznaczenia
skontaktować się z
ASO SIECI CITROËN
lub z warsztatem
specjalistycznym.
B = mini.
Nigdy nie doprowadzać do
obniżenia poziomu poniżej
tego oznaczenia. Wymiana oleju
Element konieczny do wykonania w
przewidzianym czasie, nowy olej powinien
mieć klasę lepkości zgodną z wymaganiami
określonymi w planie obsługi producenta.
Niezbędne informacje dostępne są w ASO
SIECI CITROËN.
Przed napełnieniem wyjąć ręczny miernik
poziomu oleju.
W przypadku silnika 2 L HDi należy użyć
lejka do wlewania oleju.
Po napełnieniu sprawdzić poziom (nigdy nie
przekraczać poziomu maksymalnego).
Przed zamknięciem pokrywy silnika należy
dokręcić korek wlewu oleju.

Wybór klasy lepkości.
We wszystkich przypadkach wybrany olej
musi spełniać wymagania producenta.



Kontrolki

Weryfikacja z wykorzystaniem
kontrolek znajdujących się w zestawie
wskaźników została opisana w rozdziale 2,
należy zapoznać się z częścią "Stanowisko
kierowcy".

124


Poziomy płynów


Poziom płynu chłodniczego

Należy używać wyłącznie płynu zalecanego
przez producenta.
W innym wypadku istnieje
niebezpieczeństwo poważnego uszkodzenia
silnika.
Gdy silnik jest ciepły, temperatura płynu
chłodniczego jest regulowana przez
elektrowentylator: Może on funkcjonować
pomimo wyjęcia klucza ze stacyjki, biorąc
ponadto pod uwagę, że układ chłodzenia
działa pod ciśnieniem, należy odczekać
co najmniej godzinę od wyłączenia silnika
przed odkręceniem korka.
Aby uniknąć poparzeń, należy odkręcić
korek do pierwszego oporu, co spowoduje
spadek ciśnienia. Gdy ciśnienie spadnie,
odkręcić korek całkowicie i uzupełnić poziom
płynu chłodniczego.
Konieczność
częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO SIECI CITROËN lub
z warsztatem specjalistycznym.
Poziom płynu układu kierowniczego
ze wspomaganiem
Samochód należy ustawić poziomo, a
silnik powinien być zimny. Odkręcić korek
połączony ze wskaźnikiem i sprawdzić
poziom, który musi znajdować się między
oznaczeniami MINI i MAXI.

Poziom dodatku do oleju
napędowego (Diesel z filtrem cząstek FAP)

Minimalny poziom dodatku,
sygnalizowany jest poprzez zapalenie się
kontrolki serwisowej i pojawienie się na
ekranie komunikatu.
Jeżeli kontrolka zapali się przy pracującym
silniku, oznacza to początek zapchania filtra
cząstek (wyjątkowo długa jazda po mieście:
mała prędkość, długie korki, ...).
Aby zregenerować filtr, należy zwiększyć
prędkość, gdy tylko warunki drogowe na to
pozwolą, do 60 km/h lub więcej i utrzymać tą
prędkość co najmniej przez 5 minut (aż do
zniknięcia komunikatu i zgaśnięcia kontrolki
serwisowej).
W trakcie regeneracji filtra cząstek spod
deski rozdzielczej mogą dochodzić
specyficzne odgłosy.
Jeżeli komunikat jest nadal wyświetlany i
kontrolka zapalona, należy skontaktować się
z ASO SIECI CITROËN lub z warsztatem
specjalistycznym.

Uzupełnianie poziomu płynu
Poziom musi mieścić się między
oznaczeniami MINI i MAXI zaznaczonymi na
naczyniu rozprężnym. Jeżeli ilość dolanego
płynu przekracza 1 litr, należy skontrolować
układ w ASO SIECI CITROËN lub w
warsztacie specjalistycznym.

Poziom płynu spryskiwaczy szyb i reflektorów

Aby uzyskać optymalną jakość spryskiwania,
decydującą nieraz o bezpieczeństwie,
zalecamy stosowanie produktów gamy
CITROËN.
Pojemność zbiornika spryskiwacza: około
4,5 litra.
Jeżeli samochód wyposażony jest w
spryskiwacz reflektorów, pojemność
zbiornika wynosi 7,5 litrów.
Aby zapewnić optymalne czyszczenie i
uniknąć zamarznięcia, nie wolno uzupełniać
płynu wodą.

Uzupełnienie
Uzupełnienie poziomu dodatku musi
być jak najszybciej wykonane w ASO
SIECI CITROËN lub w warsztacie
specjalistycznym.

Kontrole

KONTROLE
6

CZYNNOŚCI KONTROLNE


Akumulator

Przed zimą należy sprawdzić akumulator
w ASO SIECI CITROËN lub w warsztacie
specjalistycznym.

Klocki hamulcowe

Zużycie hamulców zależy od stylu jazdy;
największe zużycie ma miejsce podczas
eksploatacji pojazdu w mieście i na krótkich
dystansach. Może okazać się konieczne
kontrolowanie stanu hamulców między
przeglądami.
Poza wyciekiem w układzie, obniżenie
poziomu płynu hamulcowego może
wskazywać na zużycie się klocków
hamulcowych.


Stopień zużycia tarcz / bębnów hamulcowych

Więcej informacji związanych z
kontrolą stopnia zużycia tarcz / bębnów
hamulcowych, otrzymają Państwo w
ASO SIECI CITROËN lub w warsztacie
specjalistycznym.

Hamulec postojowy

Zbyt duży skok hamulca lub spadek
skuteczności hamowania stanowią sygnał
do przeprowadzenia regulacji nawet między
przeglądami.
Kontrolę układu należy wykonać w
ASO SIECI CITROËN lub w warsztacie
specjalistycznym.
Filtr oleju

Okresowo wymieniać wkład zgodnie z
zaleceniami planu obsługi.
Filtr węglowy i filtr kabiny

Filtr węglowy umożliwia ciągłe i wydajne
wyłapywanie kurzu.
Zabrudzony filtr kabiny może obniżyć
sprawność systemu klimatyzacji, stając się
często źródłem nieprzyjemnych zapachów.
Zalecamy stosowanie bardziej
rozbudowanego, podwójnego filtra kabiny.
Dodatkowy, aktywny wkład fitrujący
przyczynia się do oczyszczenia powietrza
oraz do utrzymania czystości kabiny
(obniżenie poziomu alergenów, likwidacja
nieprzyjemnych zapachów i zapobieganie
powstawaniu tłustego osadu).
W książce gwarancyjnej znajdują się
informacje na temat terminów wymiany
elementów filtrujących.
W samochodach użytkowanych w
specyficznych warunkach (atmosfera
zapylona, jazda miejska, itp.) należy
wymieniać wkłady dwa razy częściej.


Filtr cząstek stałych FAP (Diesel)

Ten filtr aktywnie przyczynia się
do ochrony jakości powietrza,
wychwytując niespalone cząstki
zanieczyszczeń. Jest całkowicie
i automatycznie obsługiwany przez
zintegrowany system kontroli silnika.
Kontrolka zapala się, gdy istnieje
niebezpieczeństwo zapchania filtra.
Ten alarm spowodowany jest początkiem
zapchania filtra cząstek stałych (wyjątkowo
długie, miejskie warunki: niewielka prędkość,
korki…).
Jeżeli informacja alarmowa nie znika,
skontaktować się z ASO SIECI CITROËN
lub z warsztatem specjalistycznym.
W trakcie przyspieszania, po długotrwałej
wolnej jeździe lub na małych obrotach,
można zauważyć wydobywanie się z układu
wydechowego pary wodnej. Nie stwarza
to żadnego zagrożenia dla samochodu i
środowiska naturalnego.
Aby zregenerować filtr, należy jechać, gdy
tylko warunki na drodze na to pozwolą,
z prędkości
ą 60 km/h lub wyższą przez
co najmniej 5 minut (aż do zgaśnięcia
kontrolki i/lub wygaszenia wyświetlanego
komunikatu).
Rozdział 6 część "Pod pokrywą
silnika".

126

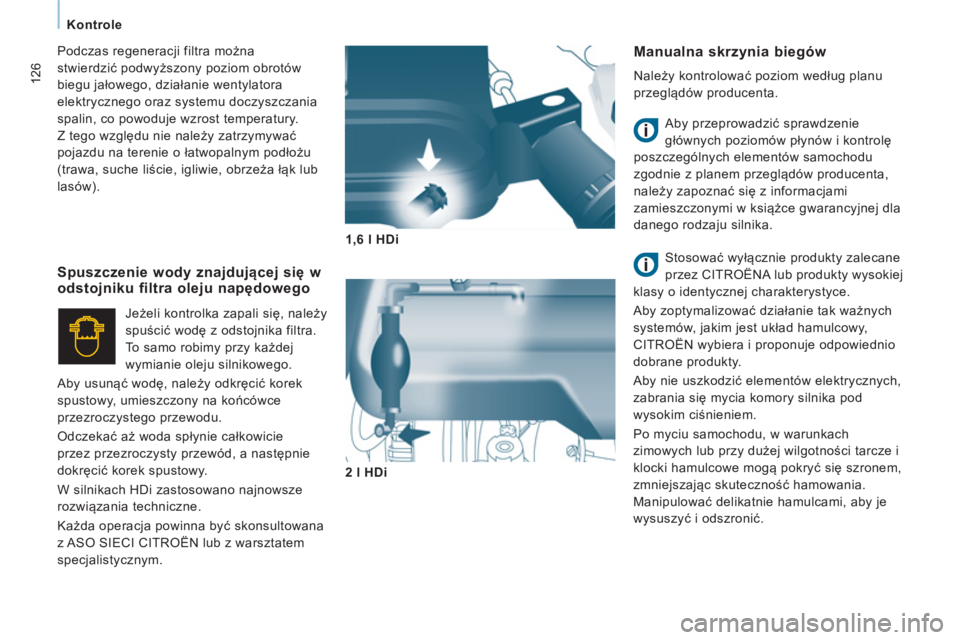

Kontrole
Manualna skrzynia biegów
Należy kontrolować poziom według planu
przeglądów producenta.
Aby przeprowadzić sprawdzenie
głównych poziomów płynów i kontrolę
poszczególnych elementów samochodu
zgodnie z planem przeglądów producenta,
należy zapoznać się z informacjami
zamieszczonymi w książce gwarancyjnej dla
danego rodzaju silnika.
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty wysokiej
klasy o identycznej charakterystyce.
Aby zoptymalizować działanie tak ważnych
systemów, jakim jest układ hamulcowy,
CITROËN wybiera i proponuje odpowiednio
dobrane produkty.
Aby nie uszkodzić elementów elektrycznych,
zabrania się mycia komory silnika pod
wysokim ciśnieniem.
Po myciu samochodu, w warunkach
zimowych lub przy dużej wilgotności tarcze i
klocki hamulcowe mogą pokryć się szronem,
zmniejszając skuteczność hamowania.
Manipulować delikatnie hamulcami, aby je
wysuszyć i odszronić.

1,6 l HDi

2 l HDi




Spuszczenie wody znajdującej się w
odstojniku filtra oleju napędowego

Jeżeli kontrolka zapali się, należy
spuścić wodę z odstojnika filtra.
To samo robimy przy każdej
wymianie oleju silnikowego.
Aby usunąć wodę, należy odkręcić korek
spustowy, umieszczony na końcówce
przezroczystego przewodu.
Odczekać aż woda spłynie całkowicie
przez przezroczysty przewód, a następnie
dokręcić korek spustowy.
W silnikach HDi zastosowano najnowsze
rozwiązania techniczne.
Każda operacja powinna być skonsultowana
z ASO SIECI CITROËN lub z warsztatem
specjalistycznym. Podczas regeneracji filtra można
stwierdzić podwyższony poziom obrotów
biegu jałowego, działanie wentylatora
elektrycznego oraz systemu doczyszczania
spalin, co powoduje wzrost temperatury.
Z tego względu nie należy zatrzymywać
pojazdu na terenie o łatwopalnym podłożu
(trawa, suche liście, igliwie, obrzeża łąk lub
lasów).
