271Praktiske informationer

Montering af elektrisk
tilbehør
Bilens elektriske system er beregnet
til at fungere med standard- eller
ekstraudstyr.
Kontakt et aut. CITROËN-værksted
eller et kvalificeret værksted, før du
installerer andet udstyr eller elektrisk
tilbehør i bilen.
CITROËN fralægger sig ethvert
ansvar for de udgifter, der påløber til
reparation af bilen, eller de fejl, som
skyldes installation af tilbehør, som ikke
er leveret eller anbefalet af CITROËN,
og som ikke er installeret i henhold til
deres anvisninger, specielt vedrørende
ekstraudstyr, der samlet forbruger mere
end 10 milliampere.
Før en sikring udskiftes, er det nødvendigt:


)
At kende årsaget til fejlen og udbedre den.

)
At afbryde alle el-forbrugere.

)
At standse bilen og afbryde tændingen.

)
Af lokalisere den defekte sikring vha.
oversigten og skemaerne, der findes på de
følgende sider.


Udskiftning af en sikring


I orden

Defekt

Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer vil
kunne medføre en alvorlig fejl på bilen.
Kontakt et aut. CITROËN-værksted
eller et kvalificeret værksted.
Ta n g

Ved udskiftning af sikring er det vigtigt:


)
At anvende den specielle tang til at tage
sikringen ud af sikringsboksen for at
kontrollere dens tråd.

)
Altid at udskifte en defekt sikring med en
sikring af tilsvarende styrke (samme far ve),
da en anden styrke vil kunne forårsage
funktionsfejl (risiko for kortslutning).
Hvis fejlen genopstår kort tid efter udskiftning
af en sikring, skal det elektriske udstyr
kontrolleres på et aut. CITROËN-værksted
eller et kvalificeret værksted.

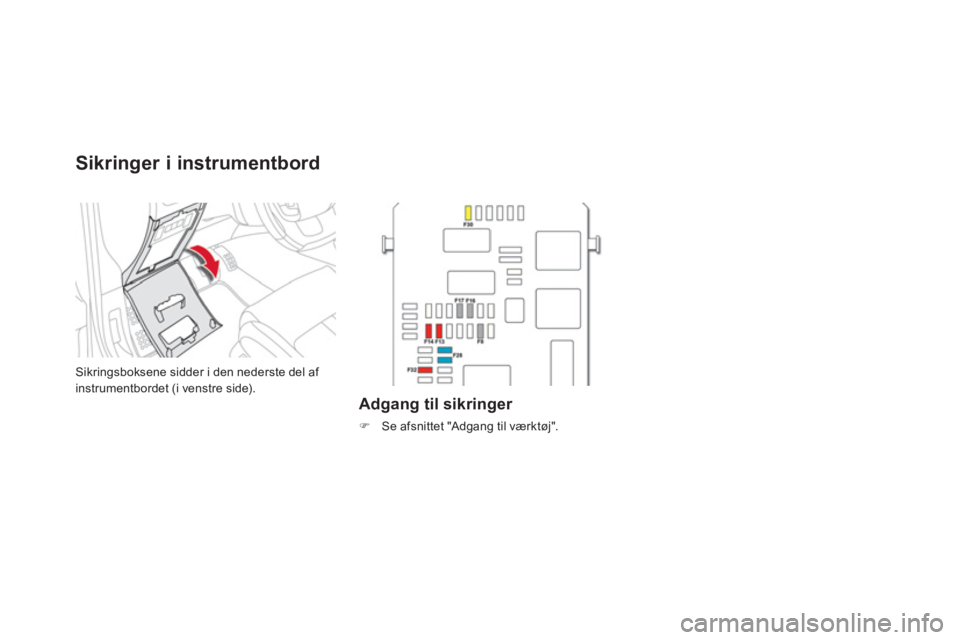

Sikringer i instrumentbord

Sikringsboksene sidder i den nederste del af
instrumentbordet (i venstre side).

Adgang til sikringer



)
Se afsnittet "Adgang til værktøj".

273Praktiske informationer

Boks 1



Sikring nr.



Strømstyrke


Funk tioner



F8



3 A

Alarmsirene, alarmcomputer.


F13



10 A

Cigartænder.


F14



10 A

12 V stik i bagagerum.


F16



3 A

Lys i stort multifunktionelt opbevaringsrum, kortlæselamper
ved bagsæder, lys i handskerum.


F17



3 A

Lys i solskærm, kortlæselamper ved forsæder.


F28



15 A

Radio, radio (eftermonteret).


F30



20 A

Bagrudevisker.


F32



10 A

HiFi-forstærker.

Boks 2



Sikring nr.



Strømstyrke


Funk tioner



F36



15 A

12 V stik ved bagsæder.


F37



-

Ikke anvendt.


F38



-

Ikke anvendt.


F39



-

Ikke anvendt.


F40



25 A

Stik til 230 V / 50 Hz.

Skemaer over sikringer

Sikringsboksen sidder i motorrummet lige ved
batteriet (i venstre side).
Adgang til sikringer



)
Afclips dækslet.

)
Skift sikringen (se pågældende afsnit).

)
Efter indgrebet lukkes dækslet meget
forsigtigt for at sikre at sikringsboksen er
tæt.



Sikringer
i motorrum

275Praktiske informationer


Sikring nr.



Strømstyrke


Funk tioner



F19



30 A

Forrudevisker lav/høj hastighed.


F20



15 A

Sprinklerpumpe foran og bag.


F21



20 A

Pumpe til lygtespuler.


F22



15 A

Horn.


F23



15 A

Højre fjernlys.


F24



15 A

Venstre fjernlys.


F27



5 A

Venstre nærlys.


F28



5 A

Højre nærlys.


Skemaer over sikringer

12 V batteri

Batteriet er placeret under motorhjelmen.
For at få adgang til plus-polen (+):


)
Oplås motorhjelmen ved at aktivere det
indvendige greb og herefter det udvendige
greb.

)
Løft motorhjelmen, og fastgør den med
holdestangen.

)
Løft plastafdækningen for at få adgang til
plus-polen (+).


Adgang til batteri


Efter genmontering af batteriet vil
Stop & Start-systemet først være aktivt
efter et stykke tid. Tiden afhænger af
de klimatiske forhold og af batteriets
ladetilstand (op til ca. 8 timer).




Denne mærkats tilstedeværelse, især
med Stop & Start, angiver, at der
anvendes et blyholdigt 12 V batteri med
særlige specifikationer, der i tilfælde
af udskiftning eller frakobling kræver,
at et aut. CITROËN-værksted eller et
andet kvalificeret værksted foretager
indgrebet.


Før alle indgreb

Stands bilen, træk parkeringsbremsen,
sæt bilen i frigear og afbryd tændingen.
Kontroller at alt elektrisk udstyr er
slukket.

Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.

277Praktiske informationer


)
Tilslut det røde kabel til (+) polen på
det defekte batteri A
, og tilslut derefter
(+) polen på startbatteriet B
(eller på
stelpunktet på bilen med startbatteriet).

)
Den ene ende af det grønne eller sorte
kabel tilsluttes (-) polen på startbatteriet B
.

)
Den anden ende tilsluttes et punkt med
god stelforbindelse C
på den havarede bil
(eller på motorophænget).
)
Start motoren på bilen med startbatteriet,
og lad den køre i nogle minutter.

)
Aktiver starteren på den havarerede bil, og
lad motoren køre.
Hvis motoren ikke starter med det samme,
afbrydes tændingen, og et nyt startforsøg
foretages efter et par minutter.

)
Vent til motoren kommer tilbage til
tomgang, hvorefter startkablerne kan
afmonteres i omvendt rækkefølge af
tilslutningen.











Start af bilen med et batteri
i en anden bil
Når din bils batteri er afladet, kan motoren
startes med et startbatteri (eksternt eller
monteret i en anden bil) og startkabler.

Kontroller først at startbatteriet har en
nominel spænding på 12 V og en min.
kapacitet, der er lig med det afladte
batteris.
Start ikke motoren, samtidig med at en
batterioplader tilsluttes.
Plus-polen (+) må ikke afmonteres, når
motoren er i gang.







Før frakobling

Vent i to minutter, efter at tændingen er afbrudt,
før batteriet frakobles.
Luk ruderne og dørene, før batteriet frakobles.

Opladning af batteri med en
lader


)
Frakobl batteriet på bilen.

)
Følg brugsanvisningen for laderen.

)
Sæt batteriets (-) polklemme på først.

)
Batteriets poler og polklemmer skal være
rene. Hvis de har en sulfatbelægning
(hvidlig eller grønlig belægning) skal de
løsnes og renses.

Opladning af batteriet med Stop & Start
kræver ikke frakobling.


Reinitialisering efter
frakobling

Efter tilslutning af batteriet; tilslut tændingen,
og vent mindst 1 minut, før der køres, således
at de elektroniske systemer bliver initialiseret.
Ved at se de pågældende afsnit, er det muligt
selv at reinitialisere:


- De sekventielle el-rudehejse.

- Dato og klokkeslæt.

- Radioens og det indbyggede
navigationssystems indstillinger.
Kontroller at der ikke er nogen
fejlmeddelelser eller advarselslamper
efter tændingstilslutning.
Hvis der imidlertid herefter stadig
er forstyrrelser, kontaktes et aut.
CITROËN-værksted eller et andet
kvalificeret værksted.


)

Sæt kablets åbne polsko E
på batteriets pol (+).

)
Tryk lodret på polskoen for at sætte den på
batteriet.

)
Lås polskoen ved at vippe batteriklemmen
D
ned.


Tilkobling af (+) pol
Frakobling af (+) pol



)
Løft batteriklemmen D
helt for at oplåse
polskoen E
.


Tryk ikke hårdt på batteriklemmen,
da den ikke kan låses, hvis polskoen
sidder forkert. Start for fra.
