Page 272 of 431

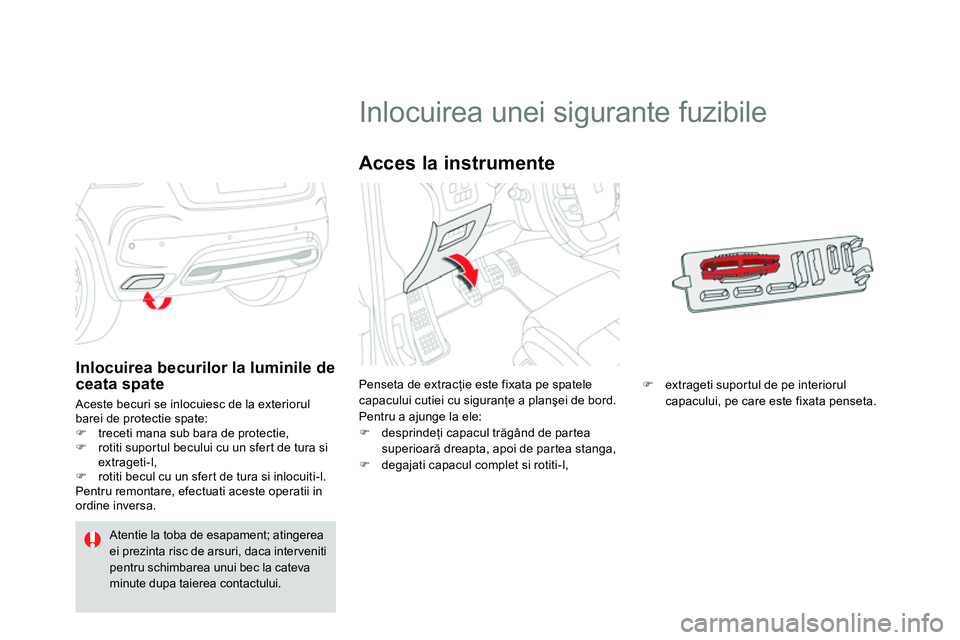

Inlocuirea unei sigurante fuzibile
Penseta de extracţie este fixata pe spatele
capacului cutiei cu siguranţe a planşei de bord.
Pentru a ajunge la ele:
desprindeţi capacul trăgând de partea
superioară dreapta, apoi de partea stanga,
degajati capacul complet si rotiti-l,
Acces la instrumente
extrageti suportul de pe interiorul
capacului, pe care este fixata penseta.
Inlocuirea becurilor la luminile de
ceata spate
Aceste becuri se inlocuiesc de la exteriorul
barei de protectie spate:
treceti mana sub bara de protectie,
rotiti suportul becului cu un sfert de tura si
extrageti-l,
rotiti becul cu un sfert de tura si inlocuiti-l.
Pentru remontare, efectuati aceste operatii in
ordine inversa.
Atentie la toba de esapament; atingerea
ei prezinta risc de arsuri, daca inter veniti
pentru schimbarea unui bec la cateva
minute dupa taierea contactului.
Page 273 of 431
271Informaţii practice
Instalarea de accesorii
electrice
Circuitul electric este conceput pentru
a funcţiona cu echipamente de serie
sau opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un Ser vice autorizat.
CITROËN isi declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcţionare a vehiculului dumneavoastră
sau de defectiunile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de CITROËN şi
neinstalate conform instrucţiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare de
10 miliamperi.
Înainte de a înlocui siguranţa, este necesara:
cunoasterea cauzei penei si remedierea
acesteia,
deconectarea (oprirea) tuturor
consumatorilor electrici,
imobilizarea vehiculului si taierea
contactului,
identificarea sigurantei fuzibile defecte,
utilizand tabelul si schemele prezente in
paginile urmatoare.
Inlocuirea unei sigurante
Siguranta buna
Siguranta
a
rsa
Inlocuirea unei sigurante fuzibile
nementionate in tabelele de mai jos ar
putea genera disfunctii grave la vehicul.
Consultati reteaua CITROËN sau un
Ser vice autorizat.
Penseta
Pentru a interveni la o siguranta fuzibila, este
imperativ sa:
utilizaţi penseta specială pentru a extrage
siguranţa din locaşul său si sa verificati
filamentul,
inlocuiţi întotdeauna siguranţa defectă cu
una având intensitatea echivalentă (ac eeasi
culoare); o siguranta de intensitate diferita
poate provoca o disfunctie (risc de incendiu).
Daca pana se repeta dupa inlocuirea unei
sigurante, verificati echipamentul electric la un
reparator agreat CITROËN sau la un Ser vice
autorizat.
Page 276 of 431
Cutia cu siguranţe este aşezată în
compartimentul motorului, aproape de baterie
(în partea stângă).
Acces la sigurante
Desfaceţi capacul.
Înlocuiţi siguranţa (vezi paragraful
corespunzător).
După intervenţie, închideţi cu grijă capacul
pentru a asigura etanşeitatea cutiei cu
siguranţe.
Sigurante fuzibile in
compartimentul motorului
Page 280 of 431
Reincarcarea bateriei cu un
redresor
Debranşaţi bateria de pe vehicul.
Respectaţi instrucţiunile de utilizare date
de producătorul redresorului.
Reconectaţi bateria, începând cu borna (-).
Ver if ic aţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le.
Cu sistemul Stop & Start, reincarcarea
bateriei nu necesita debransarea.
Reinitializare dupa
rebransare
Dupa orice rebransare a bateriei, puneti
contactul si asteptati cel putin un minut inainte
de pornirea motorului, pentru a permite
initializarea sistemelor electronice.
Consultand capitolele corespunzatoare,
va trebui sa reinitializati singur:
- actionarea secventiala a geamurilor
electrice,
- data si ora,
- setarile sistemului audio sau sistemul de
ghidare imbarcat.
Verificati sa nu existe mesaje de eroare
sau martori de avertizare dupa punerea
contactului.
Totusi, daca dupa aceste actiuni
persista usoare perturbari, consultati
reteaua CITROËN sau un Ser vice
autorizat.
Poziţionaţi colierul E
deschis al cablului pe
borna (+) a bateriei.
Apăsaţi vertical colierul, pentru o bună
asezare pe borna bateriei.
Blocaţi colierul, coborând clapeta D
.
Rebransare cablu la
borna (+)
Debransare cablu de la
borna (+)
Ridicaţi clapeta D
la maxim, pentru a
debloca colierul E
.
Nu forţaţi cand apasati clapeta,
deoarece, în cazul în care colierul
este incorect asezat, blocarea este
imposibilă; reluaţi procedura.
Page 282 of 431

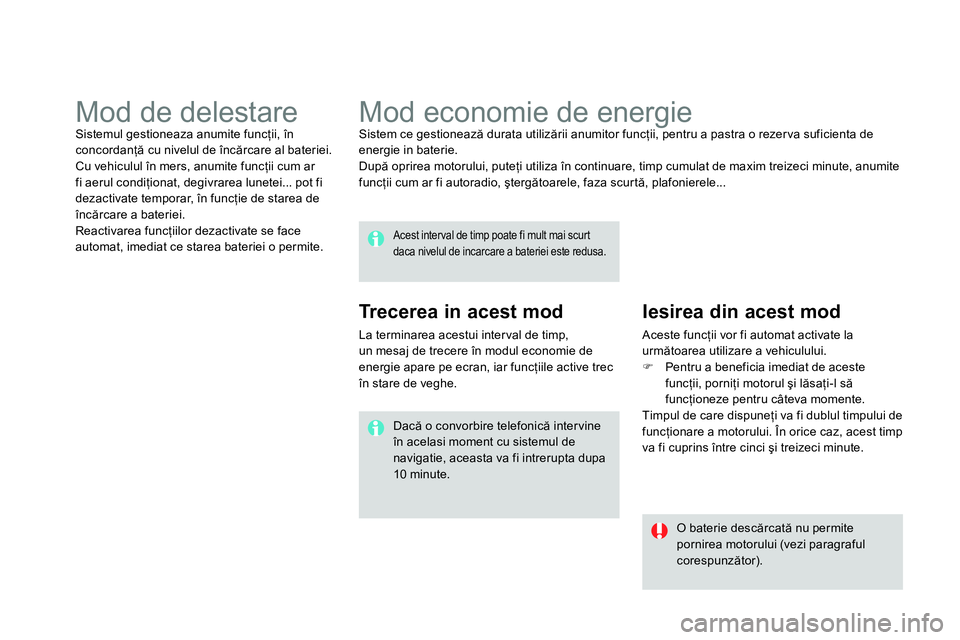

Mod economie de energie
Sistem ce gestionează durata utilizării anumitor funcţii, pentru a pastra o rezerva suficienta de
energie in baterie.
După oprirea motorului, puteţi utiliza în continuare, timp cumulat de maxim treizeci minute, anumite
funcţii cum ar fi autoradio, ştergătoarele, faza scurtă, plafonierele...
Acest inter val de timp poate fi mult mai scurt
daca nivelul de incarcare a bateriei este redusa.
O baterie descărcată nu permite
pornirea motorului (vezi paragraful
corespunzător). Dacă o convorbire telefonică intervine
în acelasi moment cu sistemul de
navigatie, aceasta va fi intrerupta dupa
10 minute.
Trecerea in acest mod
La terminarea acestui inter val de timp,
un mesaj de trecere în modul economie de
energie apare pe ecran, iar funcţiile active trec
în stare de veghe.
Iesirea din acest mod
Aceste funcţii vor fi automat activate la
următoarea utilizare a vehiculului.
Pentru a beneficia imediat de aceste
funcţii, porniţi motorul şi lăsaţi-l să
funcţioneze pentru câteva momente.
Timpul de care dispuneţi va fi dublul timpului de
funcţionare a motorului. În orice caz, acest timp
va fi cuprins între cinci şi treizeci minute.
Mod de delestare
Sistemul gestioneaza anumite funcţii, în
concordanţă cu nivelul de încărcare al bateriei.
Cu vehiculul în mers, anumite funcţii cum ar
fi aerul condiţionat, degivrarea lunetei... pot fi
dezactivate temporar, în funcţie de starea de
încărcare a bateriei.
Reactivarea funcţiilor dezactivate se face
automat, imediat ce starea bateriei o permite.
Page 284 of 431
Montarea barelor portbagaj de acoperis
Din motive de siguranta si pentru a nu deteriora
acoperisul, este imperativa utilizarea barelor
de acoperis transversale omologate pentru
vehiculul dumneavoastra.
Pentru instalarea barelor de acoperis, va trebui
sa le fixati exclusiv in cele patru puncte de
prindere situate pe rama pavilionului. Aceste
puncte sunt mascate de usile vehiculului cand
acestea sunt inchise.
Indepartati piesele de protectie, desprinzandu-
le cu o surubelnita. Atentie, sa nu zgariati
vopseaua.
Fixarea barelor de acoperis presupune
utilizarea unor prezoane ce trebuie introduse in
orificiile punctelor de ancorare.
Respectati indicatiile de montare si conditiile de
utilizare mentionate in instructiunile de utilizare
a barelor de acoperis.
Pastrati piesele de protectie, pentru a le
remonta dupa utilizarea si demontarea barelor
portbagaj de acoperis.
Greutatea maximă autorizată pe
pavilion, pentru o înălţime maximă a
sarcinii de 40 cm (mai puţin în cazul
suportului de bicicletă): 80 kg.
Aceasta valoare putand fi modificata,
verificati sarcina maxima mentionata
in instructiunile de utilizare livrate
impreuna cu barele de acoperis.
Dacă înălţimea depăşeşte 40 cm,
adaptaţi viteza vehiculului în funcţie de
profilul drumului, pentru a nu deteriora
barele de pavilion şi fixările acestora
pe vehicul.
Ver if ic aţi legislaţia specifică ţării în
care vă deplasaţi privind transportul
obiectelor cu o lungime mai mare decât
cea a maşinii.
Page 285 of 431
283Informaţii practice
Remorcarea vehiculului
Mod de operare ce trebuie urmat pentru a efectua operaţiunea de remorcare a vehiculului, sau pentru a remorca un alt vehicul cu un dispozitiv mecanic amovibil.
Inelul de remorcare se află în portbagaj sub
podea.
Pentru acces:
deschideţi portbagajul,
ridicaţi podeaua,
prindeţi-o cu ajutorul cordonului său cu
cârlig de suportul tabletei,
scoateţi inelul de remorcare din cutia de
scule.
Acces la scule
Indicatii generale
Respectaţi legislaţia în vigoare din ţara
dumneavoastră.
Ver if ic aţi ca greutatea vehiculului
tractor sa fie mai mare decât cea a
vehiculului tractat.
Conducatorul trebuie sa ramana la
volanul vehiculului remorcat si trebuie
să posede un permis de conducere
valid.
Dacă se efectuează tractarea cu cele
patru roţi pe sol, utilizaţi întotdeauna o
bară de remorcare omologată; corzile
şi chingile sunt interzise.
În cazul tractării cu motorul oprit, nu
mai sunt asistate frânarea şi direcţia. În următoarele cazuri, este imperativ să
apelaţi la un profesionist pentru remorcare:
- vehicul în pană pe autostradă sau pe o
cale de rulare rapida,
- vehicule cu tracţiune pe 4 roţi,
- imposibilitatea trecerii cutiei de viteze
la punctul mort, deblocării direcţiei, sau
eliberării frânei de staţionare,
- tractare cu numai două roţi pe sol,
- lipsa unei bare de remorcare omologate...
Page 286 of 431
În bara faţă deschideţi obturatorul apăsând
pe partea joasă a acestuia.
Înşurubaţi complet inelul de remorcare.
Instalaţi o bară de tractare.
În bara spate desprindeţi obturatorul
apăsând pe partea sa joasă.
Înşurubaţi complet inelul de remorcare.
Instalaţi o bară de tractare.
Aprindeţi luminile de avarie pe ambele
vehicule.
Porniti usor si rulati pe o distanta scurta.
Remorcarea propriului
vehicul
Remorcarea altui vehicul
Poziţionaţi maneta cutiei de viteze
în punctul mort (poziţia N
pentru
cutia de viteze manuala pilotata
sau automata).
Nerespectarea acestei indicatii
poate duce la deteriorarea unor
subansamble (frânare, transmisie...)
şi la absenţa asistenţei la frânare la
repornirea motorului.
Deblocati directia rotind cheia de contact
cu o treapta si eliberati frana de stationare.
Aprindeţi luminile de avarie pe ambele
vehicule.
Porniti usor si rulati pe o distanta scurta.
