2014 CITROEN C4 AIRCROSS Eksploatavimo vadovas (in Lithuanian)

191
7
Praktinė informacija



)
Paspauskite posūkių rodiklį atgal, kad jis išsiimtų.

)
Atjunkite šoninio posūkių rodiklio jungtį.

)
Pakeiskite posūkių rodiklio blokelį.
Uždėdami atlikite šiuos veiksmus atvirkštine tvarka.
Norėdami įsigyti posūkio rodiklį kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto
dirbtuvę.












Šoninio integruoto posūkio rodiklio pakeitimas







Šviestuvai ant išorinių veidrodžių

Norėdami pakeisti šviesos diodų (LED) lemputes jūs turite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

192
Praktinė informacija



1.
Tr ečiasis stabdymo signalo žibintas (diodinis).


2.
Numerio ženklo apšvietimas (W5W-5W).


3.
Rūko žibintas (W21W-21W).


4.
Atbulinės eigos žibintas (W16W-16W).


5.
Posūkių rodikliai ( W Y21W-21W ).


6.
Stovėjimo šviesų / stabdymo signalo
žibintai (W21-5W).

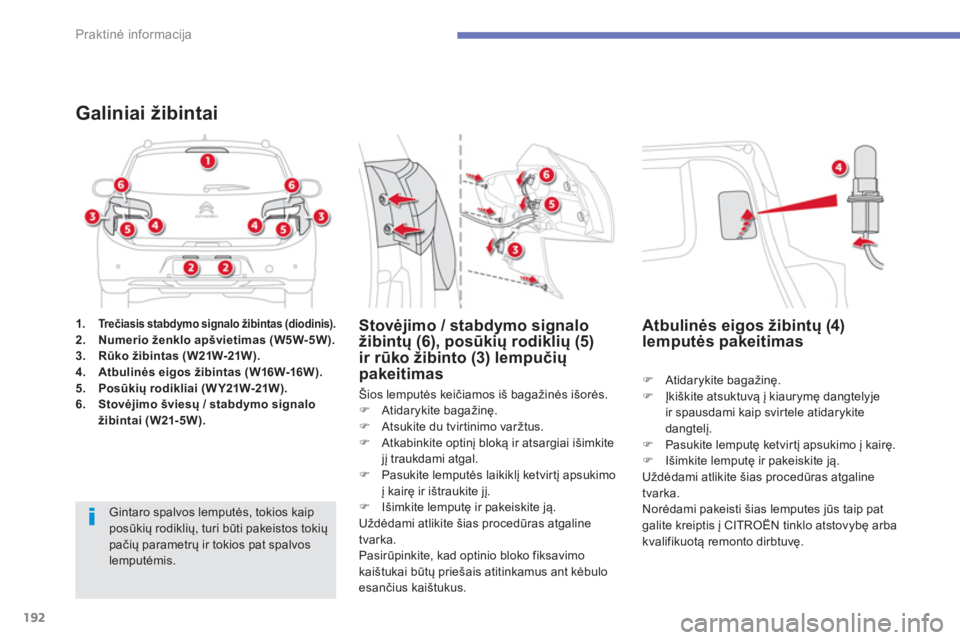

Galiniai žibintai

Šios lemputės keičiamos iš bagažinės išorės.


)
Atidarykite bagažinę.

)
Atsukite du tvirtinimo varžtus.

)
Atkabinkite optinį bloką ir atsargiai išimkite
jį traukdami atgal.

)
Pasukite lemputės laikiklį ketvir tį apsukimo
į kairę ir ištraukite jį.

)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šias procedūras atgaline
tvarka.
Pasirūpinkite, kad optinio bloko fiksavimo
kaištukai būtų priešais atitinkamus ant kėbulo
esančius kaištukus.


























Stovėjimo / stabdymo signalo
žibintų (6), posūkių rodiklių (5)
ir rūko žibinto (3) lempučių
pakeitimas


)
Atidarykite bagažinę.

)
Įkiškite atsuktuvą į kiaurymę dangtelyje
ir spausdami kaip svirtele atidarykite
dangtelį.

)
Pasukite lemputę ketvir tį apsukimo į kairę.

)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šias procedūras atgaline
tvarka.
Norėdami pakeisti šias lemputes jūs taip pat
galite kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.















Atbulinės eigos žibintų (4)
lemputės pakeitimas

Gintaro spalvos lemputės, tokios kaip
posūkių rodiklių, turi būti pakeistos tokių
pačių parametrų ir tokios pat spalvos
lemputėmis.

193
7
Praktinė informacija








Numerio ženklo apšvietimo
lempučių pakeitimas (2)



)
Spauskite peršviečiamąjį dangtelį į kairę,
po to žemyn.

)
Sukite lemputės laikiklį ketvir tį apsukimo į
kairę ir ištraukite jį.

)
Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka ir paspauskite peršviečiamąjį dangtelį,
kad užsifiksuotų.

















Tr ečiojo stabdymo signalo žibinto lemputės
pakeitimas (šviesos diodai - LED) (1)
Norėdami pakeisti šio tipo žibinto lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

194
Praktinė informacija





















Saugiklio pakeitimas

Išėmimo pincetas ir atsarginiai saugikliai yra
įtaisyti variklio skyriaus saugiklių blokelyje.
Norėdami jį pasiekti:


)
Atidarykite variklio gaubtą (žr. skyrių
"Tikrinimai"),

)
Atkabinkite dangtelį ir nuimkite jį.

)
Išimkite pincetą.

)
Labai rūpestingai uždarykite dangtelį,
kad būtų garantuotas saugiklių blokelio
sandarumas.



Įrankių vieta

Prieš keičiant saugiklį reikia sužinoti jo
perdegimo priežastį ir sutaisyti gedimą.


)
Patikrinkite, kad kontakto raktas būtų
pasuktas į padėtį " LOCK
" arba kad
automobilis būtų išjungtas į padėtį " OFF
".

)
Nustatykite, kuris saugiklis perdegęs
pažiūrėję į jo siūlelį.


)
Saugiklį ištraukite naudodamiesi specialiu
pincetu.

)
Perdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu.

)
Patikrinkite, ar atitinka ant blokelio esantis
numeris, apačioje užrašytas laidumas ir
žemiau pateiktos lentelės duomenys.


Saugiklio pakeitimas

Geras Blogas

CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas,
ir nesiima padengti išlaidų, susijusių
su jūsų automobilio būklės atkūrimu, -
ypač dėl bet kokių prietaisų, kurių
srovės stiprumas viršija 10 miliamperų.


Jūsų automobilio elektros instaliacija yra
pritaikyta veikti su serijine arba pasirinktine
įranga.
Prieš įrengdami savo automobilyje kitokią
įrangą ir elektrinius priedus, pasikonsultuokite
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.


Pakeitus žemiaus esančiose lentelėse
nepaminėtą saugiklį gali kilti rimtų
jūsų automobilio sutrikimų. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.

195
7
Praktinė informacija


Saugiklių blokelis
priekiniame skyde
Saugiklių blokelis yra įrengtas apatinėje
priekinio skydo dalyje (kairėje pusėje).


Priėjimas prie saugiklių



)
Atidarykite dangtelį ir visai jį nuimkite
traukdami į save.

Saugiklis Nr.



Laidumas



Funkcijos




1
*

30 A

Salono ventiliatorius.


2



15 A

Stabdymo signalo žibintas, trečiasis stabdymo žibintas.


3



10 A

Galiniai rūko žibintai.


4



30 A

Priekinio stiklo valytuvai, stiklo plautuvas.


6



20 A

Centrinis užraktas, išoriniai elektriniai veidrodžiai.


7



15 A

Automagnetola, telematika, USB blokelis, laisvų rankų įranga.


8



7,5 A

Raktas su nuotoliniu valdymu, oro kondicionieriaus procesorius,
prietaisų skdelis, elektriniai stiklų kėlikliai, lietaus ir apšvietimo
jutikliai, signalizacija, jungiklių juostelė, jungikliai prie vairo.


9



15 A

Salono ir prietaisų skydelio apšvietimas.


10



15 A

Avarinės signalizacijos žibintai.


11



15 A

Galinio stiklo valytuvai.


12



7,5 A

Prietaisų skydelis, daugiafunkcinis ekranas, pastatymo
pagalba, sėdynių šildymas, galinio stiklo šildymas, elektrinė
užtamsinimo užuolaidėlė, automatinis šviesų reguliavimas.


13



15 A

Cigarečių žiebtuvas, papildomos įrangos lizdas.


15



20 A

Elektrinė užtamsinimo užuolaidėlė.


16



10 A

Išoriniai veidrodžiai, automagnetola.

196
Praktinė informacija

* Didieji saugikliai yra papildoma automobilio elektros sistemų apsauga. Bet koks su
didžiaisiais saugikliais susijęs įsikišimas turi būti atliekamas CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.


Saugiklis Nr .


Laidumas



Funkcijos




18



7,5 A

Atbulinės eigos žibintai.


19



15 A

Papildomos įrangos jungtis.


20*



30 A

Elektrinių stiklų kėliklių jungikliai.


21
*

30 A

Šerkšno nutirpdymas nuo galinio stiklo.


22



7,5 A

Šerkšno nutirpdymas nuo išorinių veidrodžių.


24



25 A

Elektrinės vairuotojo ir keleivio sėdynių funkcijos.


25



30 A

Sėdynių šildymas.

197
7
Praktinė informacija


Variklio skyriaus saugiklių
blokelis

Priėjimas prie saugiklių



)
Atkabinkite dangtelį ir visai jį nuimkite.

Saugiklis Nr.



Laidumas



Funkcijos




1



15 A

Priekiniai rūko šviesų žibintai.


4



10 A

Garsinis signalas.


5



7,5 A

Generatorius.


6



20 A

Šviesų žibintų plautuvas.


7



10 A

Oro kondicionierius.


9



20 A

Signalizacija.


10



15 A

Priekinio stiklo šildymas.


11



-

Nenaudojamas.


12



-

Nenaudojamas. Saugiklių blokelis yra įrengtas variklio skyriuje
(kairėje pusėje).

198
Praktinė informacija



Saugiklis Nr.



Laidumas



Funkcijos




13



10 A

Dienos šviesos.


14



10 A

Kairysis tolimųjų šviesų žibintas.


15



10 A

Dešinysis tolimųjų šviesų žibintas.


16



20 A

Kairysis artimųjų šviesų žibintas (ksenono).


17



20 A

Dešinysis artimųjų šviesų žibintas (ksenono).


18



10 A

Kairysis artimųjų šviesų žibintas (halogeninis), rankinis ir
automatinis šviesų reguliavimas.


19



10 A

Dešinysis artimųjų šviesų žibintas (halogeninis).


31



30 A

Garso stiprintuvas.
Didieji saugikliai yra papildoma
automobilio elektros sistemų apsauga.
Bet koks su didžiaisiais saugikliais
susiję
s įsikišimas turi būti atliekamas
CITROËN tinklo atstovybėje arba
kvalifikuota remonto dirbtuvė.

Po įsikišimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas.
