2014 CITROEN C4 AIRCROSS ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

191
7
Πρακτικές πληροφορίες



)
Σπρ ώχ νε τε το πλαϊνό φλας προς τα πίσω για να το βγάλετε από τη θέση του.

)
Αποσυνδέετε τη φίσα του πλαϊνού φλας.

)
Αλλάζετε ολόκληρο το πλαϊνό φλας.
Γι α την επανατοποθέτηση, πραγματοποιείτε την ίδια διαδικασία με αντίστροφη σειρά.
Γι α να προμηθευθείτε αυτούς τους λαμπτήρες, απευθυνθείτε σε εγκεκριμένο
συνεργείο του
δικτύου CITROËN.

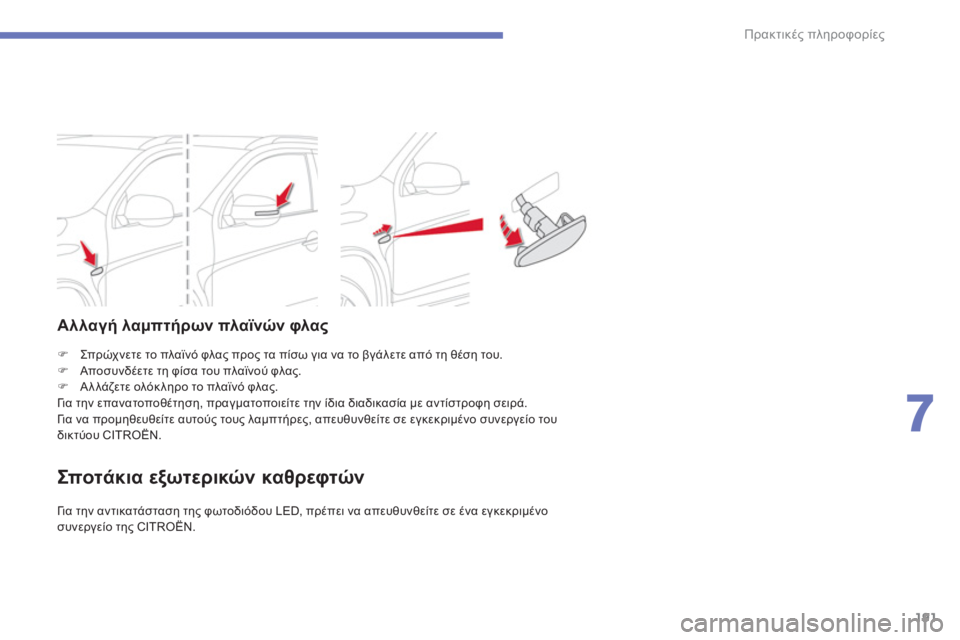

Αλλαγή λαμπτήρων πλαϊνών φλας







Σποτ ά κ ι α εξωτερικών καθρεφτών

Γι α την αντικατάσταση της φωτοδιόδου LED, πρέπει να απευθυνθείτε σε ένα εγκεκριμένο
συνεργείο της CITROËN.

192
Πρακτικές πληροφορίες

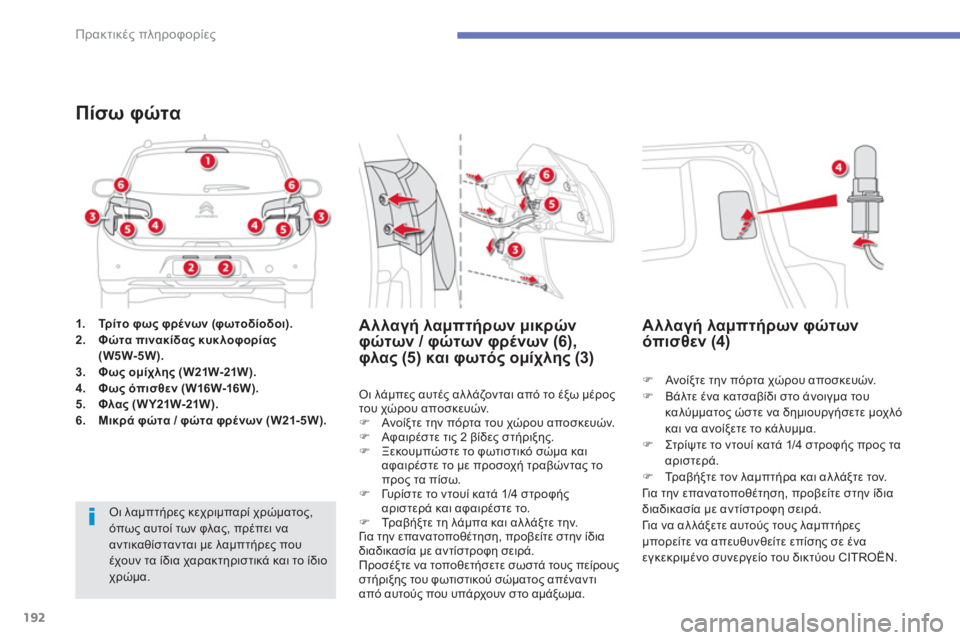

1. Τρ ί τ ο φως φρένων (φωτοδίοδοι).

2. Φώτα πινακίδας κυκλοφορίας
(W5W-5W).

3. Φως ομίχλης (W21W-21W) .

4. Φως όπισθεν ( W16W-16W ).

5. Φλας
( W Y21W-21W ) .

6. Μικρά φώτα / φώτα φρένων (W21- 5W).





































Πίσω φώτα

Οι λάμπες αυτές αλλάζονται από το έξω μέρος
του χώρου αποσκευών.


)
Ανοίξτε την πόρτα του χώρου αποσκευών.

)
Αφαιρέστε τις 2 βίδες στήριξης.

)
Ξεκουμπώστε το φωτιστικό σώμα και
αφαιρέστε το με προσοχή τραβώντας το
προς τα πίσω.

)
Γυ ρ ί σ τ ε το ντουί κατά 1/4 στροφής
αριστερά και αφαιρέστε το.

)
Τρ α β ή ξ τ ε τη λάμπα και αλλάξτε την.
Γι α την επανατοποθέτηση, προβείτε στην ίδια
διαδικασία με αντίστροφη σειρά.
Προσέξτε να τοποθετήσετε σωστά τους πείρους
στήριξης του φωτιστικού σώματος απέναντι
από αυτούς που υπάρχουν στο αμάξωμα.



























Αλλαγή λαμπτήρων μικρών
φώτων / φώτων φρένων (6),
φλας (5) και φωτός ομίχλης (3)



)
Ανοίξτε την πόρτα χώρου αποσκευών.

)
Βάλτε ένα κατσαβίδι στο άνοιγμα του
καλύμματος ώστε να δημιουργήσετε μοχλό
και να ανοίξετε το κάλυμμα.

)
Στρ ί ψ τε το ντουί κατά 1/4 στροφής προς τα
αριστερά.

)
Τρ α β ή ξ τ ε τον λαμπτήρα και αλλάξτε τον.
Γι α την επανατοποθέτηση, προβείτε στην ίδια
διαδικασία με αντίστροφη
σειρά.
Γι α να αλλάξετε αυτούς τους λαμπτήρες
μπορείτε να απευθυνθείτε επίσης σε ένα
εγκεκριμένο συνεργείο του δικτύου CITROËN.















Αλλαγή λαμπτήρων φώτων
όπισθεν (4)

Οι λαμπτήρες κεχριμπαρί χρώματος,
όπως αυτοί των φλας, πρέπει να
αντικαθίστανται με λαμπτήρες που
έχουν τα ίδια χαρακτηριστικά και το ίδιο
χρώμα.

193
7
Πρακτικές πληροφορίες

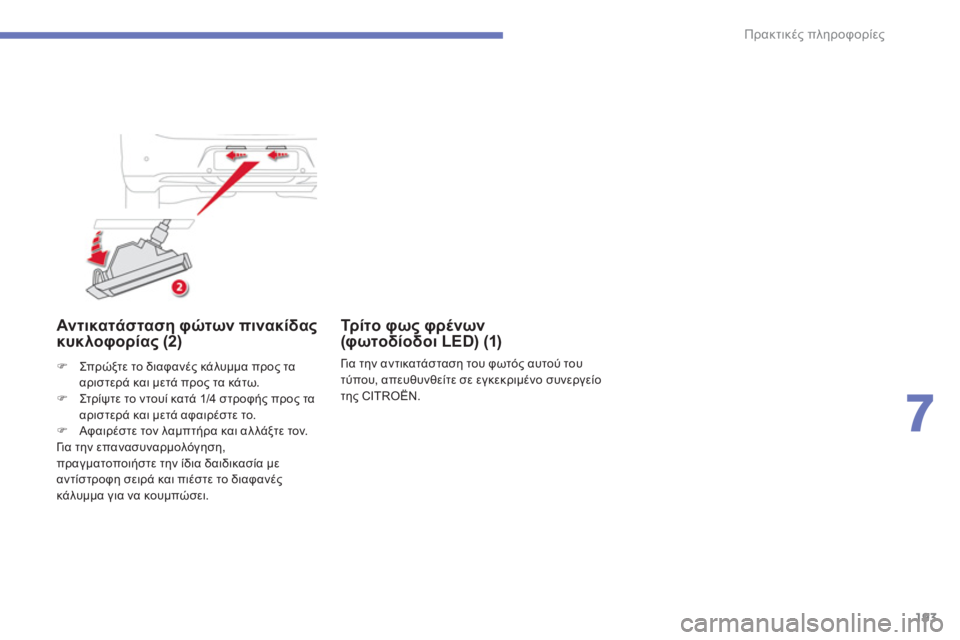

Αν τικατάσ ταση φώτων πινακίδας
κυκλοφορίας (2)



)
Σπρ ώ ξτε το διαφανές κάλυμμα προς τα
αριστερά και μετά προς τα κάτω.

)
Στρ ί ψ τε το ντουί κατά 1/4 στροφής προς τα
αριστερά και μετά αφαιρέστε το.

)
Αφαιρέστε τον λαμπτήρα και αλλάξτε τον.
Γι α την επανασυναρμολόγηση,
πραγματοποιήστε την ίδια δαιδικασία με
αντίστροφη σειρά και πιέστε το διαφανές
κάλυμμα για
να κουμπώσει.

















Τρ ί τ ο φως φρένων
(φωτοδίοδοι LED) (1)

Γι α την αντικατάσταση του φωτός αυτού του
τύπου, απευθυνθείτε σε εγκεκριμένο συνεργείο
της CITROËN.

194
Πρακτικές πληροφορίες

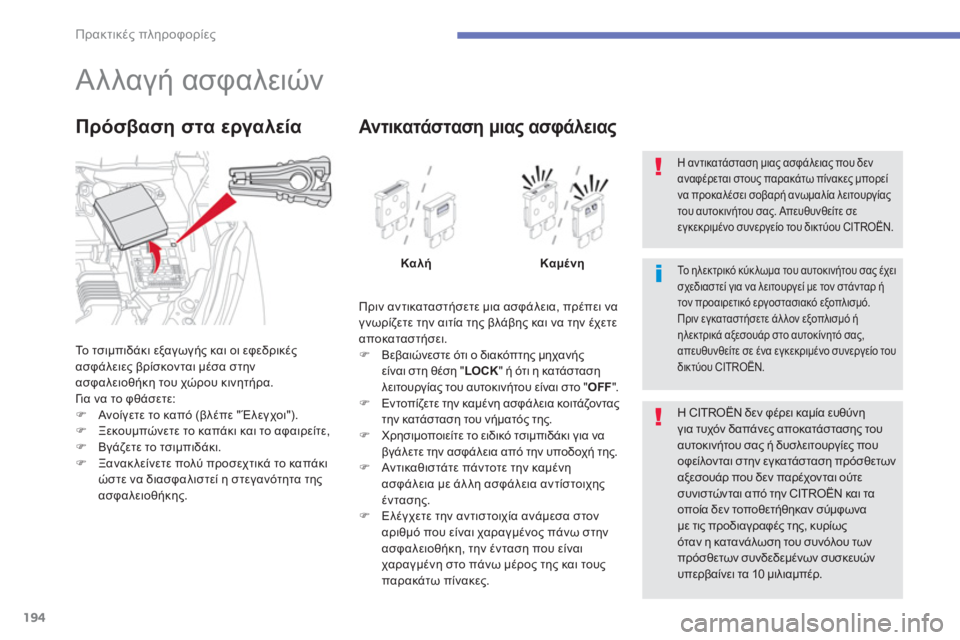

Αλλαγή ασφαλειών

Το τσιμπιδάκι εξαγωγής και οι εφεδρικές
ασφάλειες βρίσκονται μέσα στην
ασφαλειοθήκη του χώρου κινητήρα.
Γι α να το φθάσετε:


)
Ανοίγετε το καπό (βλέπε "Έλεγχοι").

)
Ξεκουμπώνετε το καπάκι και το αφαιρείτε,

)
Βγάζετε το τσιμπιδάκι.

)
Ξανακ λείνετε πολύ προσεχτικά το καπάκι
ώστε να διασφαλιστεί η στεγανότητα της
ασφαλειοθήκης.




Πρόσβαση στα εργαλεία

Πριν αντικαταστήσετε μια ασφάλεια, πρέπει να
γνωρίζετε την αιτία της βλάβης και να την έχετε
αποκαταστήσει.


)
Βεβαιώνεστε ότι ο διακόπτης μηχανής
είναι στη θέση " LOCK " ή ότι η κατάσταση
λειτουργίας του αυτοκινήτου είναι στο " OFF ".

)
Εν τοπίζετε την καμένη ασφάλεια κοιτάζοντας
την κατάσταση του νήματός της.


)
Χρησιμοποιείτε
το ειδικό τσιμπιδάκι για να
βγάλετε την ασφάλεια από την υποδοχή της.

)
Αν τικαθισ τάτε πάντοτε την καμένη
ασφάλεια με άλλη ασφάλεια αντίστοιχης
έντασης.

)
Ελέγχετε την αντιστοιχία ανάμεσα στον
αριθμό που είναι χαραγμένος πάνω στην
ασφαλειοθήκη, την ένταση που είναι
χαραγμένη στο πάνω μέρος της και τους
παρακάτω πίνακες.



Αν τικατάσ ταση μιας ασφάλειας

Καλή Καμέ νη

Η CITROËN δεν φέρει καμία ευθύνη
για τυχόν δαπάνες αποκατάστασης του
αυτοκινήτου σας ή δυσλειτουργίες που
οφείλονται στην εγκατάσταση πρόσθετων
αξεσουάρ που δεν παρέχονται ούτε
συνιστώνται από την CITROËN και τα
οποία δεν τοποθετήθηκαν σύμφωνα
με τις προδιαγραφές της, κυρίως
όταν η κατανάλωση του συνόλου των
πρόσθετων συνδεδεμένων συσκευών
υπερβαίνει
τα 10 μιλιαμπέρ.



Το ηλεκτρικό κύκλωμα του αυτοκινήτου σας έχει
σχεδιαστεί για να λειτουργεί με τον στάνταρ ή
τον προαιρετικό εργοστασιακό εξοπλισμό.
Πριν εγκαταστήσετε άλλον εξοπλισμό ή
ηλεκτρικά αξεσουάρ στο αυτοκίνητό σας,
απευθυνθείτε σε ένα εγκεκριμένο συνεργείο του
δικτύου CITROËN.


Η αντικατάσταση μιας ασφάλειας που δεν
αναφέρεται στους παρακάτω πίνακες μπορεί
να προκαλέσει σοβαρή ανωμαλία λειτουργίας
του αυτοκινήτου σας. Απευθυνθείτε σε
εγκεκριμένο συνεργείο του δικτύου CITROËN.

195
7
Πρακτικές πληροφορίες

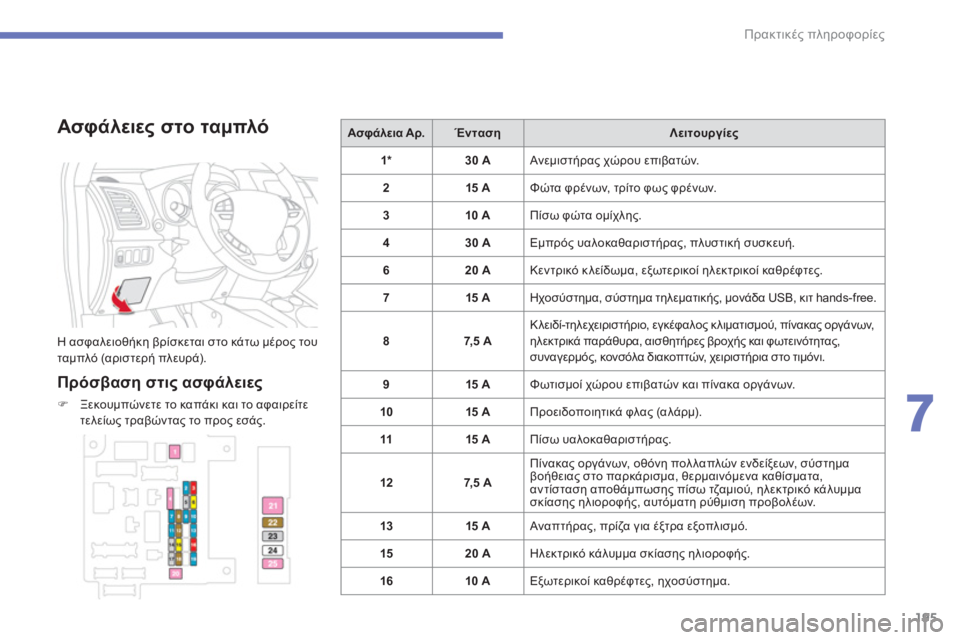

Ασφάλειες στο ταμπλό

Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του
ταμπλό (αριστερή πλευρά).


Πρόσβαση στις ασφάλειες



)
Ξεκουμπώνετε το καπάκι και το αφαιρείτε
τελείως τραβώντας το προς εσάς.

Ασφάλεια Αρ.


Ένταση



Λειτουργίες



1
*


30 A
Ανεμισ τήρας χώρου επιβατών.


2


15 A
Φώτα φρένων, τρίτο φως φρένων.


3


10 A
Πίσω φώτα ομίχλης.


4


30 A
Εμπρός υαλοκαθαριστήρας, πλυστική συσκευή.


6


20 A
Κεντρικό κλείδωμα, εξωτερικοί ηλεκτρικοί καθρέφτες
.


7


15 A
Ηχοσύστημα, σύστημα τηλεματικής, μονάδα USB, κιτ hands-free.


8


7,5 A
Κλειδί-τηλεχειριστήριο, εγκέφαλος κλιματισμού, πίνακας οργάνων,
ηλεκτρικά παράθυρα, αισθητήρες βροχής και φωτεινότητας,
συναγερμός, κονσόλα διακοπτών, χειριστήρια στο τιμόνι.


9


15 A
Φωτισμοί χώρου επιβατών και πίνακα οργάνων.


10


15 A
Προειδοποιητικά φλας (αλάρμ).


11


15 A
Πίσω υαλοκαθαριστήρας.


12


7,5 A

Πίνακας οργάνων, οθόνη πολλαπλών ενδείξεων, σύστημα
βοήθειας στο παρκάρισμα, θερμαινόμενα καθίσματα,
αντίσταση αποθάμπωσης πίσω τζαμιού, ηλεκτρικό κάλυμμα
σκίασης ηλιοροφής, αυτόματη ρύθμιση προβολέων.


13


15 A
Αναπ τήρας, πρίζα για έξτρα εξοπλισμό.


15


20 A
Ηλεκτρικό κάλυμμα σκίασης ηλιοροφής.


16


10 A
Εξωτερικοί καθρέφτες, ηχοσύστημα.

196
Πρακτικές πληροφορίες

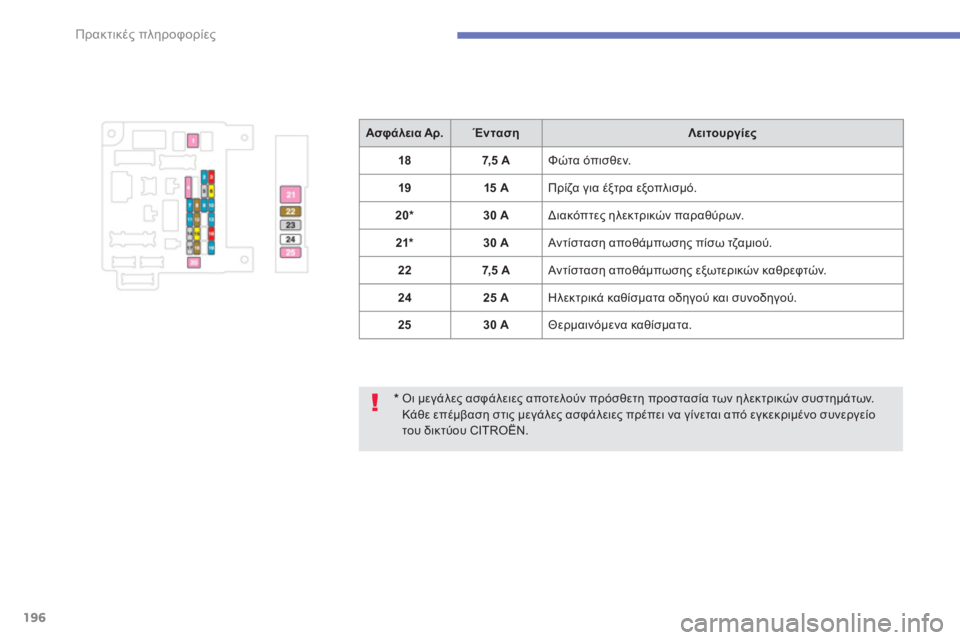

* Οι μεγάλες ασφάλειες αποτελούν πρόσθετη προστασία των ηλεκτρικών συστημάτων.
Κάθε επέμβαση στις μεγάλες ασφάλειες πρέπει να γίνεται από εγκεκριμένο συνεργείο
του δικτύου CITROËN.


Ασφάλεια Αρ.


Ένταση



Λειτουργίες




18


7,5 A
Φώτα όπισθεν.


19


15 A
Πρίζα για έξτρα εξοπλισμό.


20
*


30 A
Διακόπτες ηλεκτρικών παραθύρων.


21
*


30 A
Αν τίσ ταση αποθάμπωσης
πίσω τζαμιού.


22


7,5 A
Αν τίσ ταση αποθάμπωσης εξωτερικών καθρεφτών.


24


25 A
Ηλεκτρικά καθίσματα οδηγού και συνοδηγού.


25


30 A
Θερμαινόμενα καθίσματα.

197
7
Πρακτικές πληροφορίες

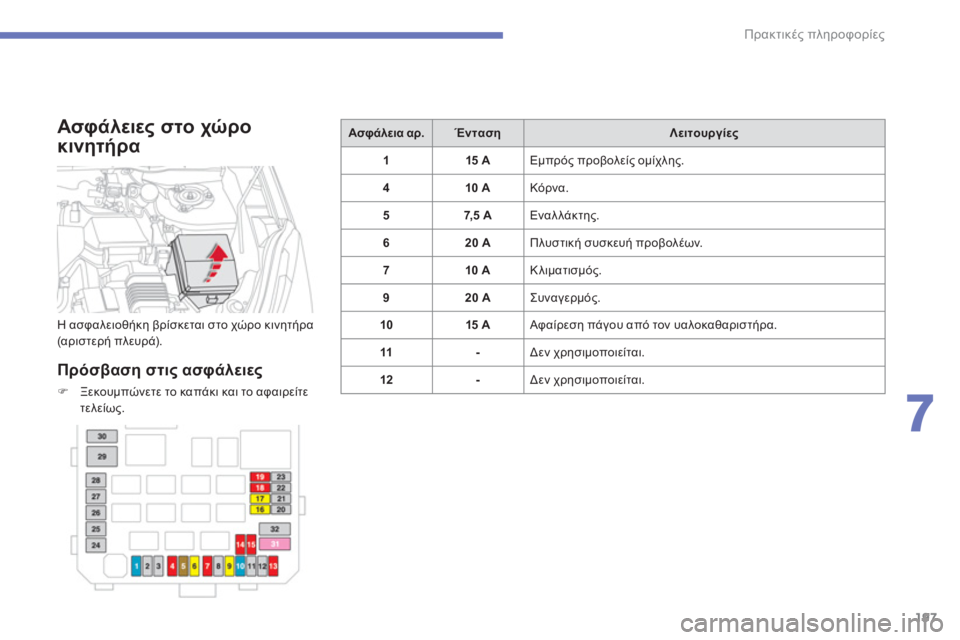

Ασφάλειες στο χώρο
κινητήρα


Πρόσβαση στις ασφάλειες



)
Ξεκουμπώνετε το καπάκι και το αφαιρείτε
τελείως.

Ασφάλεια αρ.


Ένταση



Λειτουργίες



1


15 A
Εμπρός προβολείς ομίχλης.


4


10 A
Κόρνα.


5


7, 5 Α

Εναλ λάκτης.


6


20 A
Πλυστική συσκευή προβολέων.


7


10 A
Κλιματισμός.


9


20 Α

Συναγερμός.


10


15 A
Αφαίρεση πάγου από τον υαλοκαθαριστήρα.


11

-
Δεν
χρησιμοποιείται.


12


-
Δεν χρησιμοποιείται. Η ασφαλειοθήκη βρίσκεται στο χώρο κινητήρα
(αριστερή πλευρά).

198
Πρακτικές πληροφορίες

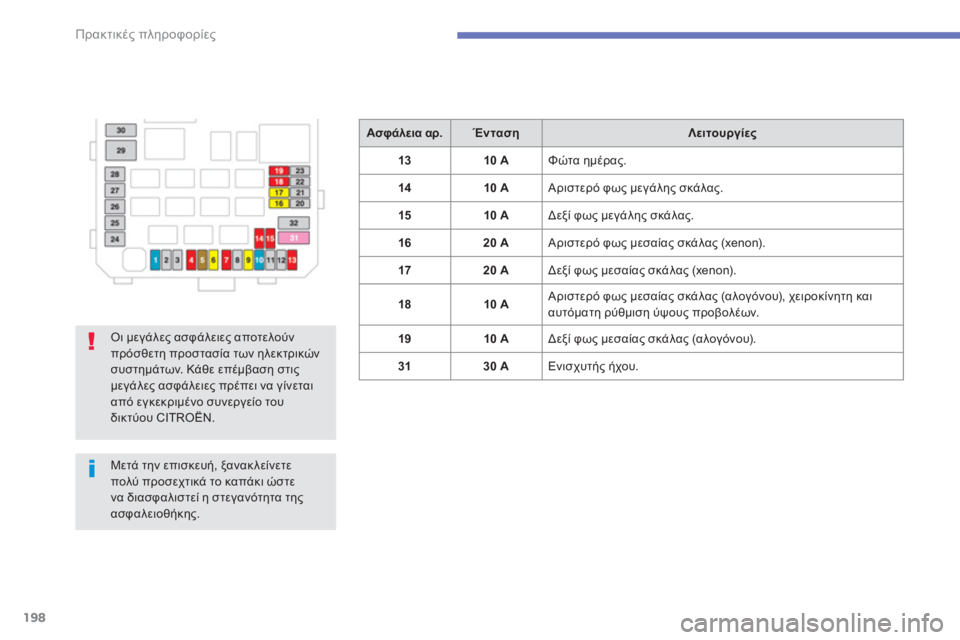

Ασφάλεια αρ.


Ένταση



Λειτουργίες




13


10 Α

Φώτα ημέρας.


14


10 A
Αριστερό φως μεγάλης σκάλας.


15


10 A
Δεξί φως μεγάλης σκάλας.


16


20 A
Αριστερό φως μεσαίας σκάλας (xenon).


17


20 A
Δεξί φως μεσαίας σκάλας (xenon).


18


10 A
Αριστερό φως μεσαίας σκάλας (αλογόνου), χειροκίνητη και
αυτόματη ρύθμιση ύψους προβολέων.


19


10 A
Δεξί φως μεσαίας σκάλας (αλογόνου).


31


30 A
Ενισχυτής ήχου.
Οι μεγάλες ασφάλειες αποτελούν
πρόσθετη προστασία των ηλεκτρικών
συστημάτων. Κάθε επέμβαση στις
μεγάλες ασφάλειες πρέπει να γίνεται
από εγκεκριμένο συνεργείο του
δικτύου CITROËN.

Μετά την επισκευή, ξανακ λείνετε
πολύ προσεχτικά το καπάκι ώστε
να διασφαλιστεί η στεγανότητα της
ασφαλειοθήκης.
