2014 CITROEN C3 PICASSO Instrukcja obsługi (in Polish)

11
Informacje praktyczne
167

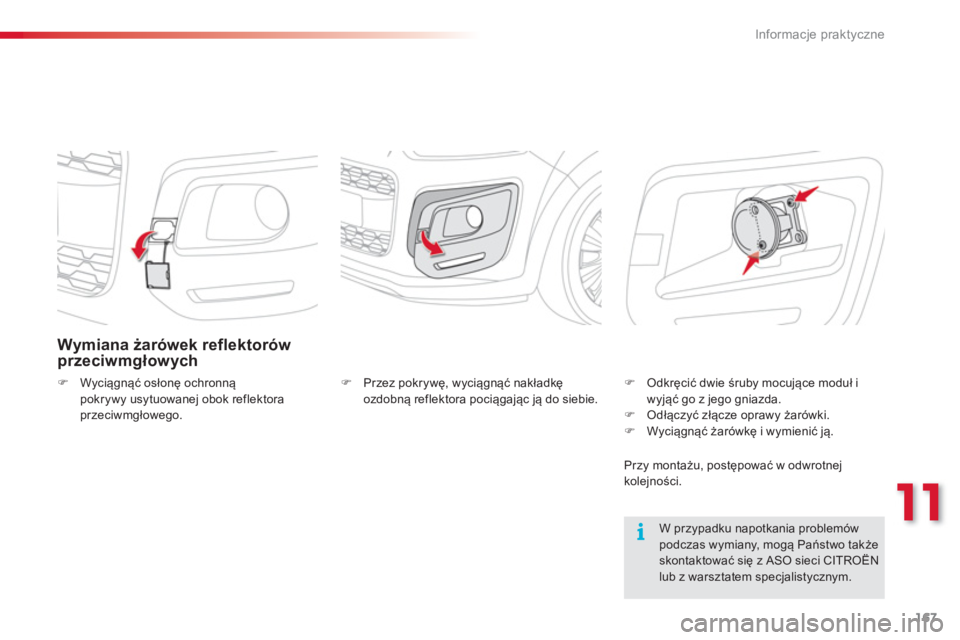

Wymiana żarówek reflektorówprzeciwmgłowych
)Wyciągnąć osłonę ochronnąpokrywy usytuowanej obok reflektoraprzeciwmgłowego.


W przypadku napotkania problem

Informacje praktyczne
168

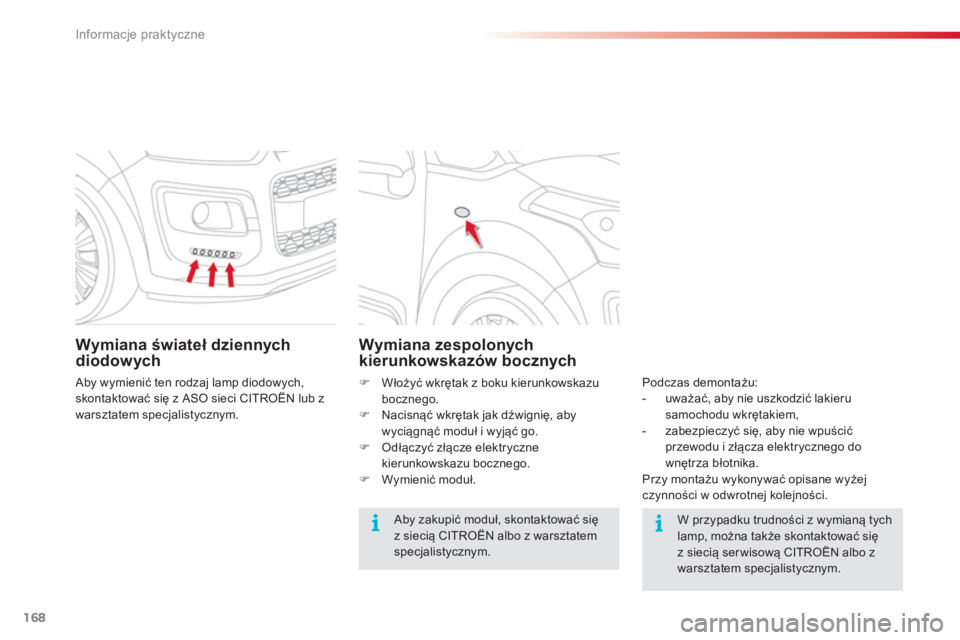

Wymiana świateł dziennych diodowych
Aby wymienić ten rodzaj lamp diodowych, skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Wymiana zespolonych kierunkowskazów bocznych


Aby zakupić moduł, skontaktować się z siecią CITRO

11
Informacje praktyczne
169

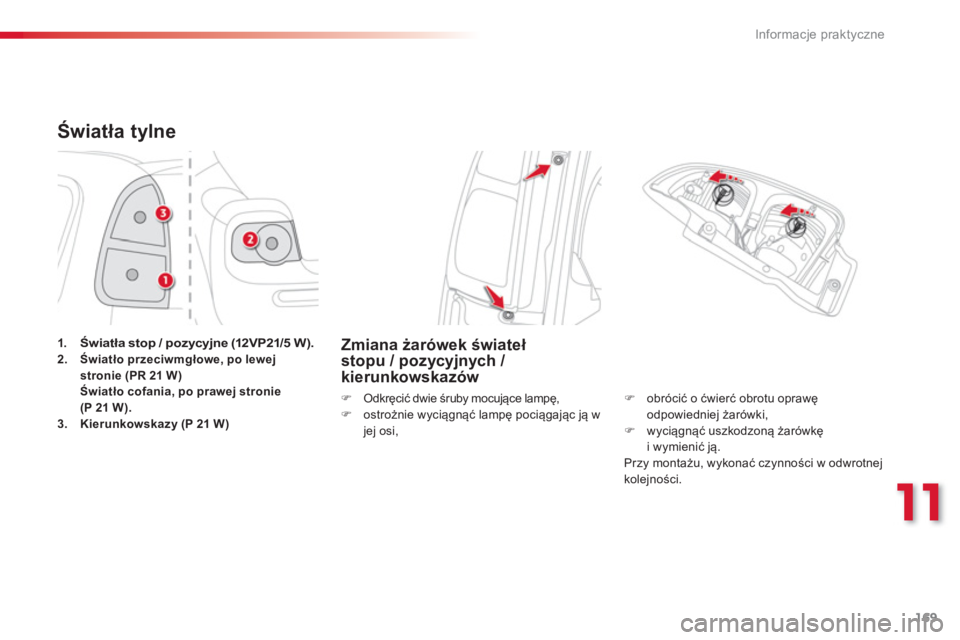

Światła tylne
1.Światła stop / pozycyjne (12VP21/5 W).2.Światło przeciwmgłowe, po lewejstronie (PR 21 W)
Światło cofania, po prawej stronie (P 21 W).3.Kierunkowskazy (P 21 W)
Zmiana żarówek świateł
stopu / pozycyjnych /
kierunkowskazów
) obrócić o ćwierć obrotu oprawęodpowiedniej żarówki,
)
wyciągnąć uszkodzoną żarówkęi wymienić ją.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
)
Odkręcić dwie śruby mocujące lampę,)
ostrożnie wyciągnąć lampę pociągając ją w
jej osi,

Informacje praktyczne
170

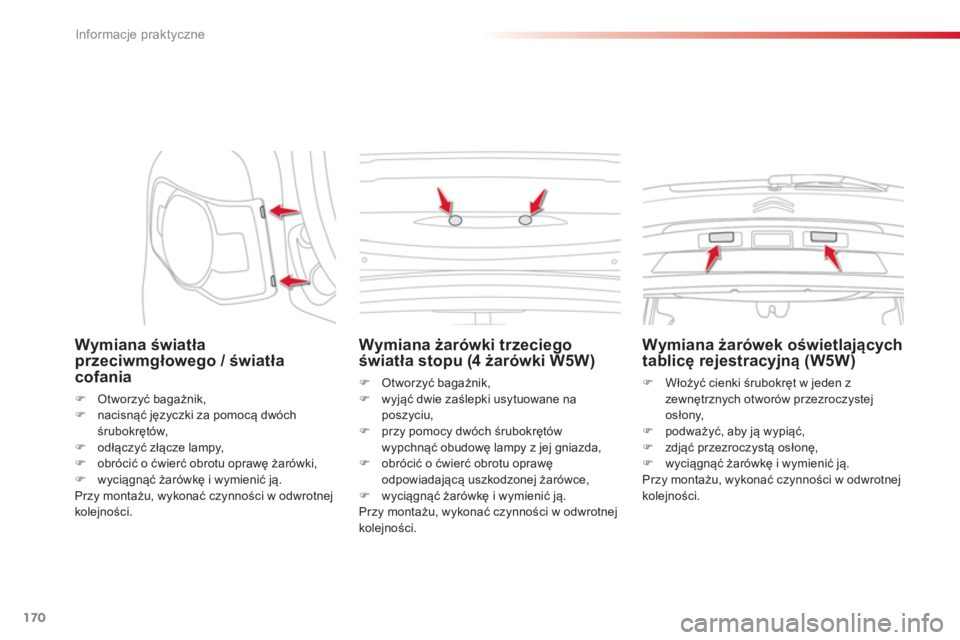

Wymiana światła przeciwmgłowego / światła cofania
)
Otworzyć bagażnik,)
nacisnąć języczki za pomocą dw

11
Informacje praktyczne
171

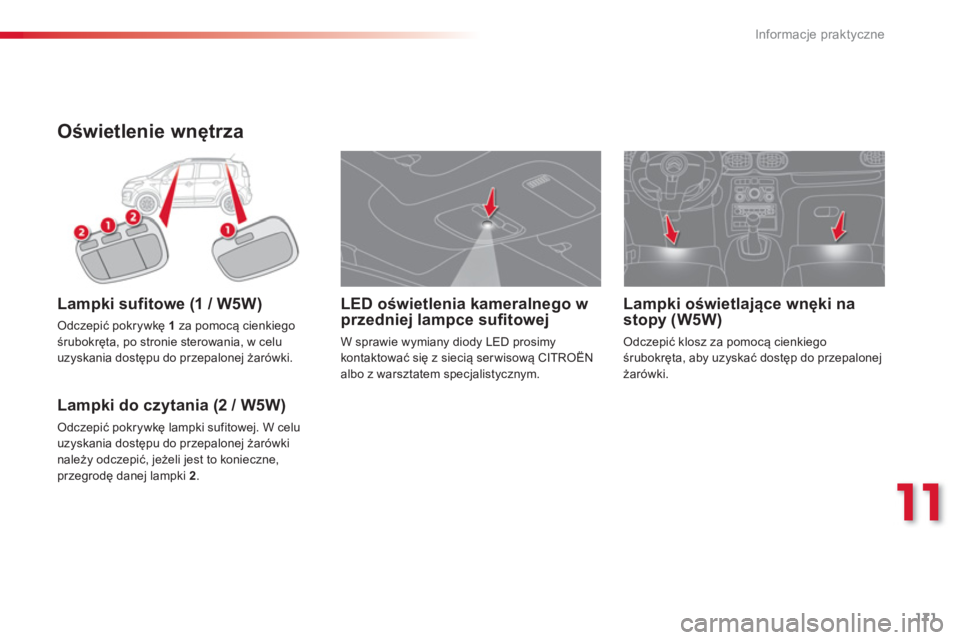

Oświetlenie wnętrza


Lampki sufitowe (1 / W5W)
Odczepić pokrywkę 1
za pomocą cienkiego śrubokręta, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.


Lampki do czytania (2 / W5W)
Odczepić pokrywkę lampki sufitowej. W celu
uz
yskania dostępu do przepalonej żarówkinależy odczepić, jeżeli jest to konieczne, przegrodę danej lampki 2.
Lampki oświetlające wnęki na
stopy (W5W)
Odczepić klosz za pomocą cienkiegośrubokręta, aby uzyskać dostęp do przepalonej żarówki.
LED oświetlenia kameralnego w przedniej lampce sufitowej
W sprawie wymiany diody LED prosimykontaktować się z siecią serwisową CITROËN albo z warsztatem specjalistycznym.

Informacje praktyczne
172

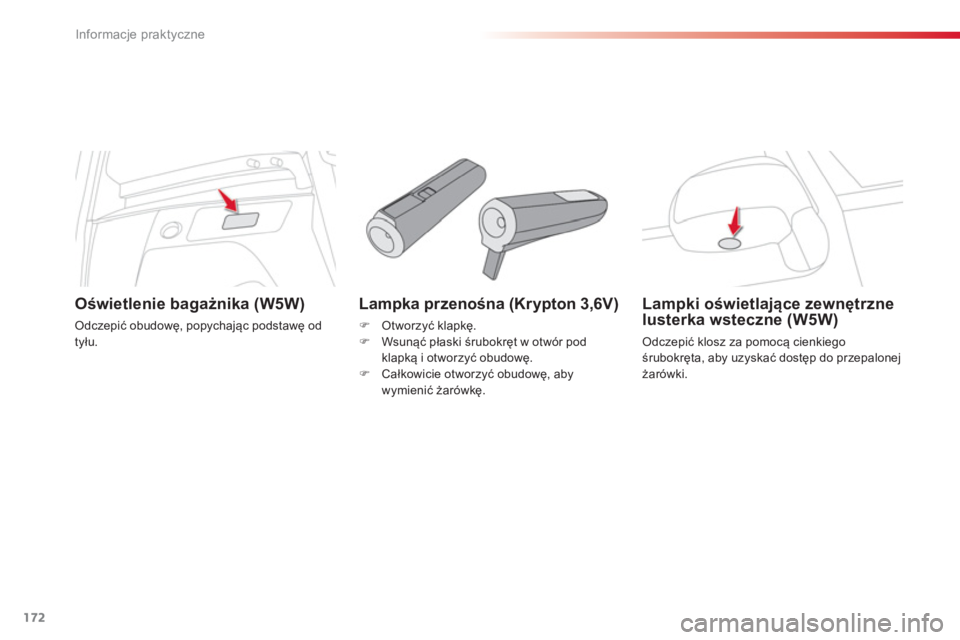

Lampka przenośna (Krypton 3,6V)
)Otworzyć klapkę. )Wsunąć płaski śrubokręt w otwór pod
klapką i otworzyć obudowę.)Całkowicie otworzyć obudowę, abywymienić żarówkę.



Lampki oświetlające zewnętrzne
lusterka wsteczne (W5W)
Odczepić klosz za pomocą cienkiegośrubokręta, aby uzyskać dostęp do przepalonej żarówki.


Oświetlenie bagażnika (W5W)
Odczepić obudowę, popychając podstawę od
tyłu.

11
Informacje praktyczne
173

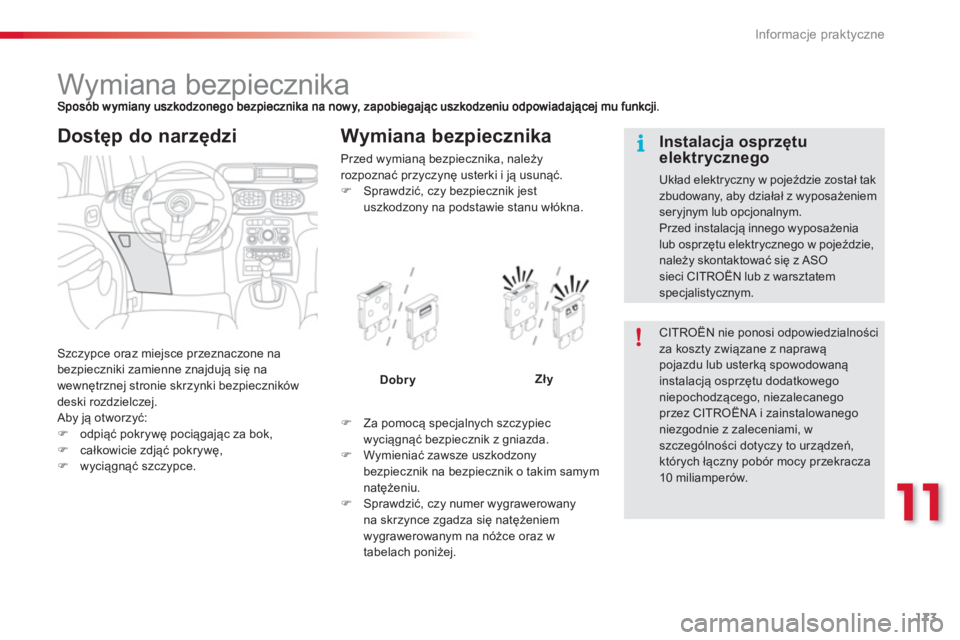

Wymiana bezpiecznika
Szczypce oraz miejsce przeznaczone na
bezpieczniki zamienne znajdują się na
wewnętrzne
j stronie skrzynki bezpieczników
deski rozdzielczej.
Aby ją otworzyć: )odpiąć pokrywę pociągając za bok, )całkowicie zdjąć pokrywę,)wyciągnąć szczypce.
Wymiana bezpiecznika
Przed wymianą bezpiecznika, należy rozpoznać przyczynę usterki i ją usunąć. )
Sprawdzić, czy bezpiecznik jest uszkodzony na podstawie stanu włókna.
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda. )
Wymieniać zawsze uszkodzony bezpiecznik na bezpiecznik o takim samym
natężeniu. )
Sprawdzić, czy numer wygrawerowanyna skrzynce zgadza się natężeniem
wygrawerowanym na nóżce oraz w
tabelach poniżej.
DobryZły

CITROËN nie ponosi odpowiedzialnościza koszty związane z naprawąpojazdu lub usterką spowodowaną instalacją osprzętu dodatkowegoniepochodzącego, niezalecanego przez CITROËNA i zainstalowanegoniezgodnie z zaleceniami, wszczególności dotyczy to urządzeń,których łączny pobór mocy przekracza 10 miliamperów.


Instalacja osprzętu elektrycznego

Układ elektryczny w pojeździe został tak zbudowany, aby działał z wyposażeniemseryjnym lub opcjonalnym.
Przed instalacją innego wyposażenialub osprzętu elektrycznego w pojeździe, należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.


Dostęp do narzędzi

Informacje praktyczne
174

Bezpieczniki w desce
roz
dzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).


Dostęp do bezpieczników
)
patrz rozdział "Dostęp do narzędzi".



Tabela bezpieczników
Bezpiecznik NrNatężenieFunkcje
FH365 A
Moduł sterujący przyczepy.
FH37 15 A
Zasilanie gniazda osprzętu przyczepy.
FH3
820 A Nawigacja montowana w ser wisie.
FH39
20 A Fotele ogrzewane.
FH4
030 A Moduł sterujący przyczepy.
Bezpiecznik NrNatężenieFunkcje
F115 A Wycieraczka tylnej szyby.
F2
- Wolny.
F3 5
A Kalkulator poduszek powietrznych i napinaczy pirotechnicznych.
F410 A Czujnik kąta kierownicy, klimatyzacja, zestyk sprzęgła, pompa filtra cząstek stałych, gniazdo diagnostyczne,
przepływomierz powietrza.
F530 A Panel sterowania podnośników szyb, sterowanie podnośnikaszyby pasażera, silnik podnośnika szyb z przodu.
F630 A Silnik podnośników szyb z tyłu i silnik podnośnika szyby kierowcy.
F7 5
A Lampki sufitowe, przednia lampka do czytania, oświetlenieschowka przedniego, lampa przenośna, tylne lampki do czytania.
