2014 CITROEN C-ZERO Betriebsanleitungen (in German)

8
Praktische Tipps
103

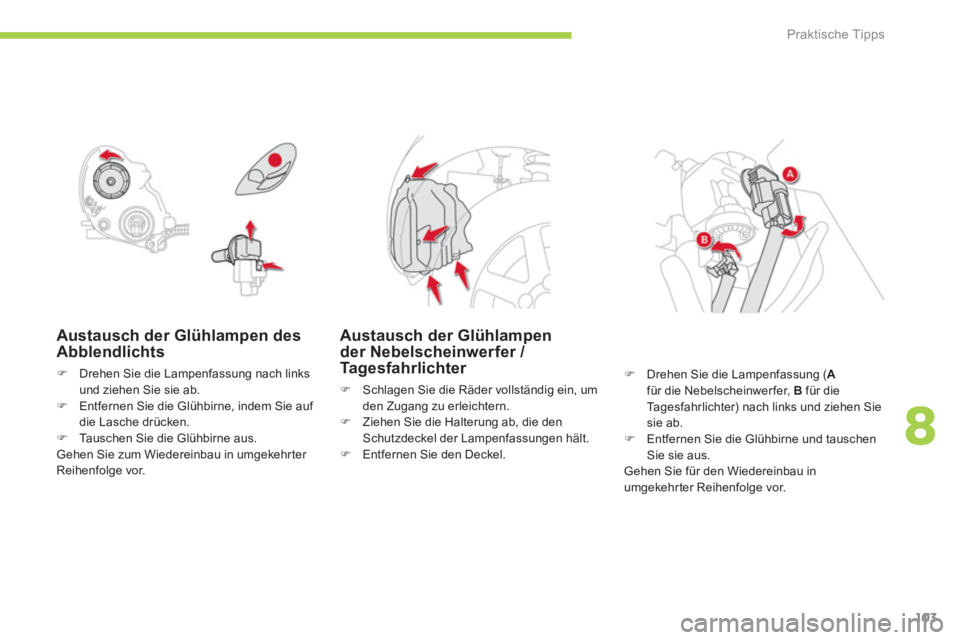

Austausch der Glühlampen desAbblendlichts
)Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab.)Entfernen Sie die Glühbirne, indem Sie auf die Lasche drücken. )Ta u s c h e n Sie die Glühbirne aus.
Gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.
Austausch der Glühlampen der Nebelscheinwerfer / Tagesfahrlichter
) Schlagen Sie die Räder vollständig ein, umden Zugang zu erleichtern.)
Ziehen Sie die Halterung ab, die denSchutzdeckel der Lampenfassungen hält. )
Entfernen Sie den Deckel.
)
Drehen Sie die Lampenfassung ( Afür die Nebelscheinwerfer, B
für die
Tagesfahrlichter) nach links und ziehen Sie sie ab. ) Entfernen Sie die Glühbirne und tauschenSie sie aus.
Gehen Sie für den Wiedereinbau in
umgekehrter Reihenfolge vor.

Praktische Tipps
104
1.Bremsleuchten / Standleuchten (21 W / 15 W oder Dioden)2.Blinkleuchten (W Y21W - 21 W)3.Rückfahrscheinwerfer (W21W - 21 W)
Heckleuchten

Die bernsteingelben Glühlampen, wiedie der Blinker, müssen durch Lampen mit gleichen Daten und gleicher Farbeersetzt werden.
Bei bestimmten Witterungsbedingungen(niedrige Temperatur, Feuchtigkeit) ist es normal, wenn die Streuscheiben der Scheinwerfer und der Heckleuchten von innen beschlagen; die niedergeschlagene Feuchtigkeit verschwindet ein paar Minuten nach dem Einschalten der Beleuchtung.
Austausch der integrierten
seitlichen Zusatzblinker (WY5W - 5W)
)Schieben Sie den Blinker nach hinten und lösen Sie ihn. )Drehen Sie die Lampenfassung nach linksund ziehen Sie sie ab.)Entfernen Sie die Glühbirne und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Zugang zu den Glühlampen
)Entfernen Sie beide Schrauben.)Lösen Sie den Scheinwerferblock, indem Sie ihn zu sich heranziehen.

8
Praktische Tipps
105
Austausch der Blinkleuchten
) Drehen Sie die Lampenfassung nach links und nehmen Sie sie heraus.)
Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.

Austausch der Bremsleuchten /
des Standlichts (21 W / 15 W)
Austausch der Bremsleuchten /
Standleuchten (Dioden)
Sämtliche Eingriffe an Dioden-Leuchten
müssen von einem Vertreter des
CITROËN-Händlernetzes oder von einer qualifizierten
Werkstatt durchgeführt werden.

Austausch der
Rückfahrscheinwerfer
) Drehen Sie die Lampenfassung nach linksund nehmen Sie sie heraus. )
Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
)Drehen Sie die Lampenfassung nach linksund ziehen Sie sie ab.)Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.

Praktische Tipps
106

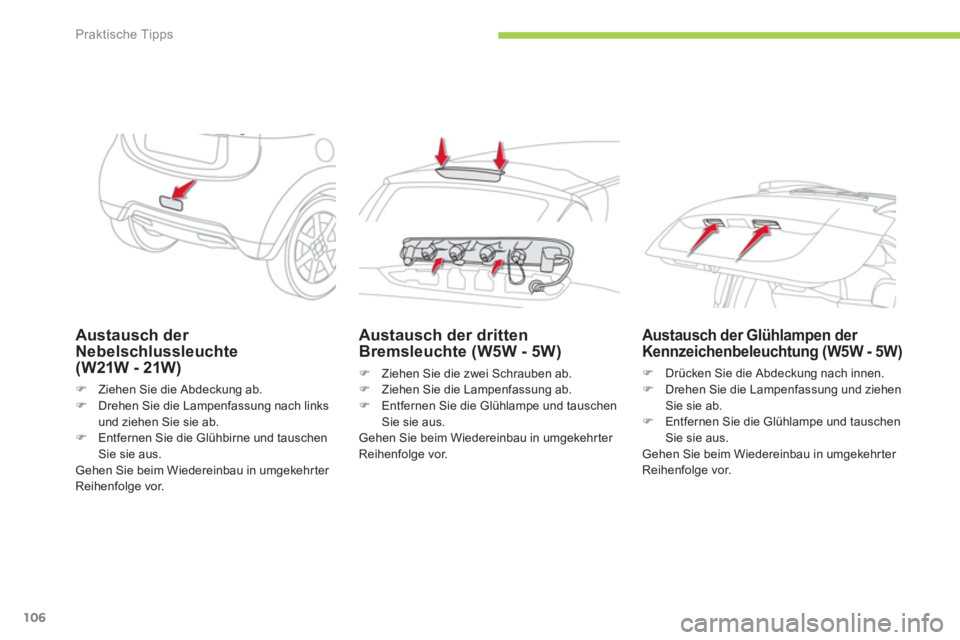

Austausch der Nebelschlussleuchte(W21W - 21W)
)Ziehen Sie die Abdeckung ab.)Drehen Sie die Lampenfassung nach linksund ziehen Sie sie ab.
)Entfernen Sie die Glühbirne und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Austausch der dritten Bremsleuchte (W5W - 5W)
) Ziehen Sie die zwei Schrauben ab. )
Ziehen Sie die Lampenfassung ab. )
Entfernen Sie die Glühlampe und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um
gekehrter Reihenfolge vor.

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W - 5W)
)Drücken Sie die Abdeckung nach innen.)Drehen Sie die Lampenfassung und ziehen Sie sie ab.)Entfernen Sie die Glühlampe und tauschenSie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

8
Praktische Tipps
107










Austausch der Sicherungen
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett (linke Seite) angebracht.
Zugang:)Lösen Sie den Deckel und nehmenSie ihn ganz ab, indem Sie ihn zu sichheranziehen.)Ziehen Sie die Zange ab.


Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss die Störungsursache ermittelt und behoben werden. )
Vergewissern Sie sich, dass der Kontaktschalter in Position "LOCK " steht.)Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustanduntersuchen.
Austausch einer Sicherung
In Ordnung Defekt
)
Benutzen Sie die Spezialzange, um dieSicherung aus ihrer Halterung zu lösen.)
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.) Vergewisser n Sie sich, dass die auf dem
Kasten eingravier te Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.
Für die Behebung vonFunktionsstörungen, deren Ursache der Einbau und die Ver wendung von elektrischem Zubehör ist, welches nicht von CITROËN geliefer t und empfohlen und nicht nach den Richtliniendes Herstellers eingebaut wurde,übernimmt CITROËN grundsätzlich gg
keine Haftung, leistet keinen Ersatz understattet nicht die daraus entstandenen Instandsetzungskosten, insbesondere wenn der Stromverbrauch der zusätzlich angeschlossenen Geräte insgesamt 10 mA überschreitet.

Die elektrische Anlage IhresFahrzeugs wurde so konzipiert, dass sie mit der elektrischen Serien-oder Extraausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an dasCITROËN-Händlernetz oder eine qualifizierte Werkstatt, bevor Sie noch weitere elektrische Zubehörteileeinbauen.

Praktische Tipps
108
Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (linke Seite).
Sicherung Nr. rrStärkeAbgesicherter Stromkreis
17,5 A Standlicht vorne und hinten links
215 A
Zubehöranschluss
3- Nicht belegt
47,5 A Anlasser
520
A Audioanlage
6
- Nicht belegt
7
7,5 A Bordausstattungen, Standlicht vorne und hinten rechts
87,5 A
Elektrisch verstellbare Außenspiegel
97,5 A
Überwachung
107,5 A
Klimaanlage
1110 A
Nebelschlusslicht
1215 A Verriegelung der Türen
13 10 A
D
eckenleuchte

8
Praktische Tipps
109
Sicherung Nr. rrStärkeAbgesicherter Stromkreis
14 15 A
H
eckscheibenwischer
157, 5 A
Kombiinstrument
167, 5 A Heizung
1720 A Sitzheizung
18 10 A Option
1
97, 5 A Entfrosten der Außenspiegel
2020 A Scheibenwischer vorne
217, 5 A Airbags
2230 A
Entfrosten der Heckscheibe
2330 A
Heizung
24-
Nicht belegt
2510 A Radio
2615 A
Sicherung Innenraum


Zugang zu den Sicherungen
Siehe Abschnitt "Zugang zum Werkzeug".

Praktische Tipps
110
Sicherung Nr.StärkeAbgesicherter Stromkreis
1- Nicht belegt
230 A
Interne Sicherung
340 A Elektromotor
440 A
Kühlerventilator
5
40 A Elektrische Fensterheber
6
30 A
Vakuumpumpe
715 A Steuergerät der Hauptbatterie
815 A Dritte Bremsleuchte
915 A
Nebelscheinwerfer
1015 A
Wasserpumpe
Sicherungen im Raum unter
der Fronthaube
Der Sicherungskasten befindet sich imRaum unter der vorderen Haube unter dem
Flüssigkeitsbehälter des Heizungssystems. Nur
diese Sicherungen können ausgetauscht werden.

Der Austausch von Sicherungen anderer Kästen (Vakuumpumpe und Batterie für Zubehör) muss durch einen Ver treter des CITROËN-Händlernetzes oder einequalifizier te Werkstatt durchgeführt werden.
