Page 225 of 272

NÁPLNĚ
221SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK
Turbo TwinAir 1.4 Benzín
Předepsaná paliva a
litry kg litry kg
Palivová nádrž: 45 – 45 –
Bezolovnatý benzín nejméně 95
RON (Norma EN 228)
včetně rezervy 5 - 7 – 5 - 7 –
Chladicí soustava motoru (s
klimatizací)5,4 5,3 5,2 4,6Směs destilované vody a
kapaliny PARAFLU
UPv poměru
50 %
(*)
Olejová vana 3,0 2,4 2,7 2,3SELENIA DIGITEK P.E. (verze
Turbo TwinAir)
SELENIA StAR P.E. (verze 1.4
benzín) Olejová vana motoru a filtr 3,5 2,6 2,9 2,5
Skříň převodovky/diferenciálu 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd s ABS 0,53 0,5 0,53 0,5 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů
čelního/zadního skla/světlometů(**)
2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Směs destilované vody a
kapaliny TUTELA
PROFESSIONAL SC 35
(*) Ve zvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UPa 40 % destilované vody.
(**) Hodnoty v závorkách platí pro verze s ostřikovači světlometů
originální maziva

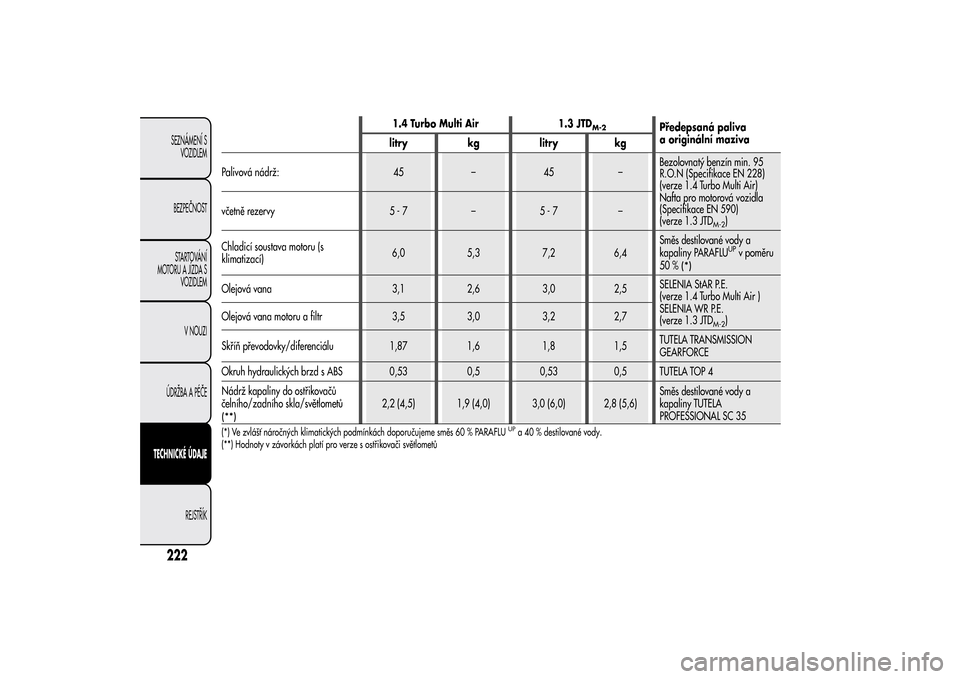

Page 226 of 272

1.4 Turbo Multi Air 1.3 JTD
M-2
Předepsaná paliva
a originální maziva
litry kg litry kg
Palivová nádrž: 45 – 45 –Bezolovnatý benzín min. 95
R.O.N (Specifikace EN 228)
(verze 1.4 Turbo Multi Air)
Nafta pro motorová vozidla
(Specifikace EN 590)
(verze 1.3 JTD
M-2
) včetně rezervy 5 - 7 – 5 - 7 –
Chladicí soustava motoru (s
klimatizací)6,0 5,3 7,2 6,4Směs destilované vody a
kapaliny PARAFLUUPv poměru
50 %
(*)
Olejová vana 3,1 2,6 3,0 2,5SELENIA StAR P.E.
(verze 1.4 Turbo Multi Air )
SELENIA WR P.E.
(verze 1.3 JTD
M-2
) Olejová vana motoru a filtr 3,5 3,0 3,2 2,7
Skříň převodovky/diferenciálu 1,87 1,6 1,8 1,5TUTELA TRANSMISSION
GEARFORCE
Okruh hydraulických brzd s ABS 0,53 0,5 0,53 0,5 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů
čelního/zadního skla/světlometů
(**)
2,2 (4,5) 1,9 (4,0) 3,0 (6,0) 2,8 (5,6)Směs destilované vody a
kapaliny TUTELA
PROFESSIONAL SC 35
(*) Ve zvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UPa 40 % destilované vody.
(**) Hodnoty v závorkách platí pro verze s ostřikovači světlometů
222SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

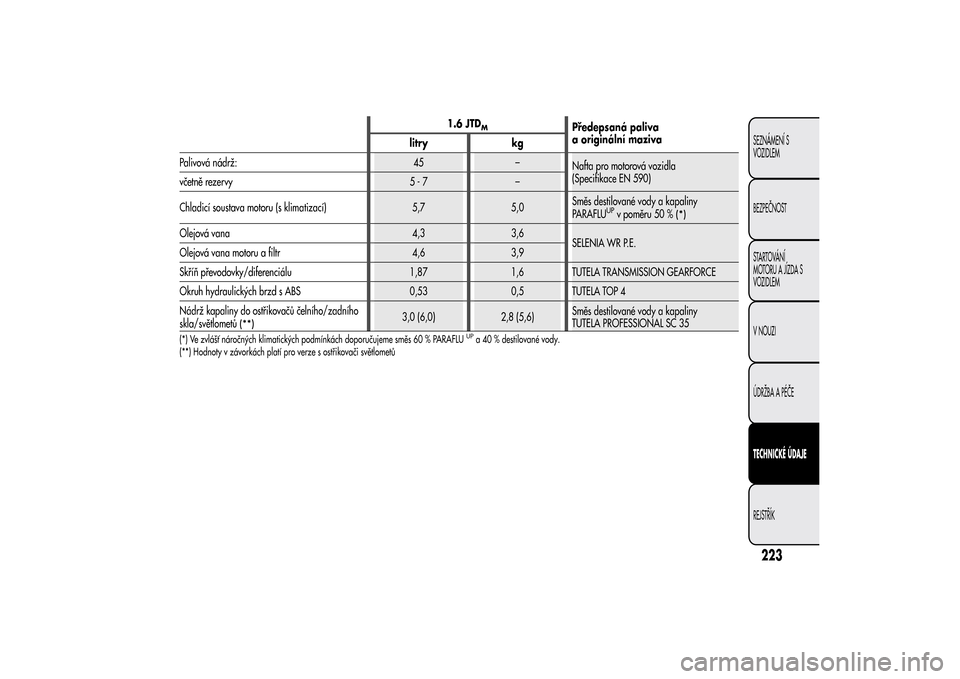

Page 227 of 272
1.6 JTD
M
Předepsaná paliva
a originální maziva
litry kg
Palivová nádrž: 45 –
Nafta pro motorová vozidla
(Specifikace EN 590)
včetně rezervy 5 - 7 –
Chladicí soustava motoru (s klimatizací) 5,7 5,0Směs destilované vody a kapaliny
PARAFLU
UPv poměru 50 %
(*)
Olejová vana 4,3 3,6
SELENIA WR P.E.
Olejová vana motoru a filtr 4,6 3,9
Skříň převodovky/diferenciálu 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd s ABS 0,53 0,5 TUTELA TOP 4
Nádrž kapaliny do ostřikovačů čelního/zadního
skla/světlometů
(**)
3,0 (6,0) 2,8 (5,6)Směs destilované vody a kapaliny
TUTELA PROFESSIONAL SC 35
(*) Ve zvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UPa 40 % destilované vody.
(**) Hodnoty v závorkách platí pro verze s ostřikovači světlometů
223SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK

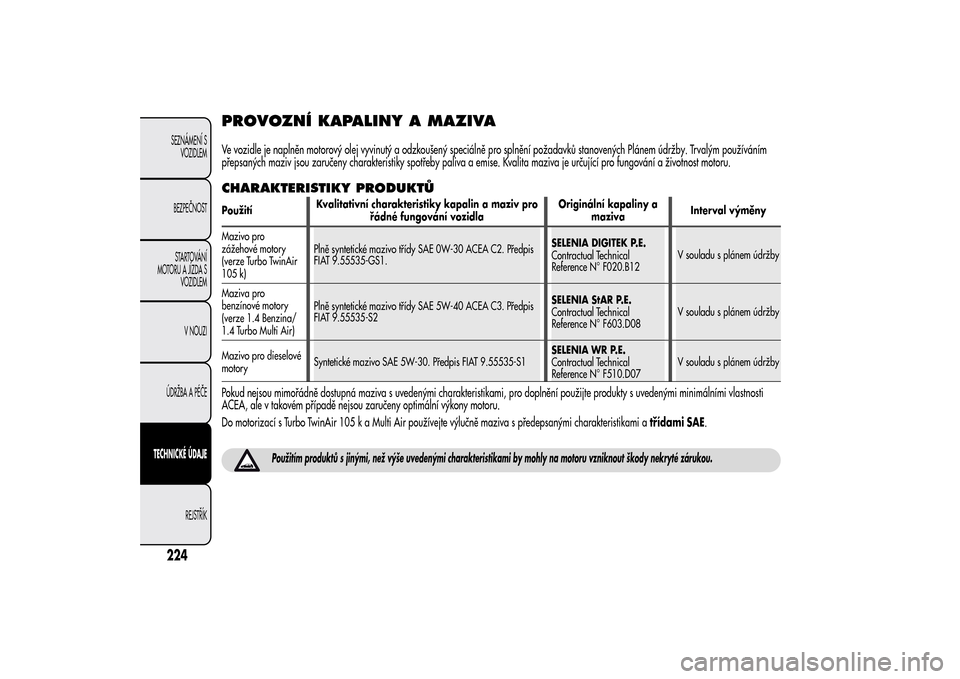

Page 228 of 272

PROVOZNÍ KAPALINY A MAZIVA
Použitím produktů s jinými, než výše uvedenými charakteristikami by mohly na motoru vzniknout škody nekryté zárukou.
224SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Ve vozidle je naplněn motorový olej vyvinutý a odzkoušený speciálně pro splnění požadavků stanovených Plánem údržby. Trvalým používáním
přepsaných maziv jsou zaručeny charakteristiky spotřeby paliva a emise. Kvalita maziva je určující pro fungování a životnost motoru.CHARAKTERISTIKY PRODUKTŮPoužitíKvalitativní charakteristiky kapalin a maziv pro
řádné fungování vozidlaOriginální kapaliny a
mazivaInterval výměny
Mazivo pro
zážehové motory
(verze Turbo TwinAir
105 k)Plně syntetické mazivo třídy SAE 0W-30 ACEA C2. Předpis
FIAT 9.55535-GS1.SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12V souladu s plánem údržby
Maziva pro
benzínové motory
(verze 1.4 Benzina/
1.4 Turbo Multi Air)Plně syntetické mazivo třídy SAE 5W-40 ACEA C3. Předpis
FIAT 9.55535-S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08V souladu s plánem údržby
Mazivo pro dieselové
motorySyntetické mazivo SAE 5W-30. Předpis FIAT 9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07V souladu s plánem údržbyPokud nejsou mimořádně dostupná maziva s uvedenými charakteristikami, pro doplnění použijte produkty s uvedenými minimálními vlastnosti
ACEA, ale v takovém případě nejsou zaručeny optimální výkony motoru.
Do motorizací s Turbo TwinAir 105 k a Multi Air používejte výlučně maziva s předepsanými charakteristikami atřídami SAE.
Page 229 of 272

Kvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidlaOriginální kapaliny a
mazivaAplikace
Maziva a tuky pro
převodná ústrojí
pohybuSyntetické mazivo třídy SAE 75W.
Předpis FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanické převodovky
a diferenciály
Vazelína na bázi sirníku molybdeničitého pro vysoké
provozní teploty. Konzistence NL.G.I. 1-2
Předpis FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Stejnoběžné klouby na
straně kola
Speciální tuk pro stejnoběžné spojky s nízkým součinitel
tření. Konzistence NL.G.I. 0-1
Předpis FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Stejnoběžné klouby na
straně diferenciálu
Brzdová kapalinaSyntetické mazivo pro brzdovou soustavu a spojku. Podle
specifikací FMVSS n° 116 DOT 4, ISO 4925, SAE J1704
Předpis FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydraulické brzdy a
hydraulická ovládání
spojky
225SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK
Použití

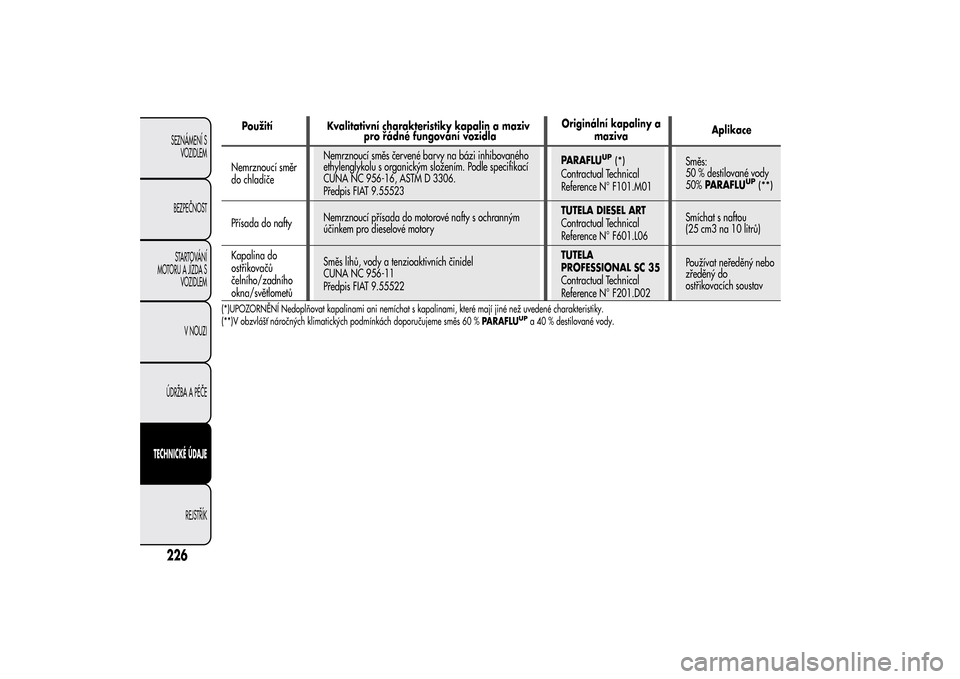

Page 230 of 272

pro řádné fungování vozidlaOriginální kapaliny a
mazivaAplikace
Nemrznoucí směr
do chladičeNemrznoucí směs červené barvy na bázi inhibovaného
ethylenglykolu s organickým složením. Podle specifikací
CUNA NC 956-16, ASTM D 3306.
Předpis FIAT 9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Směs:
50 % destilované vody
50%PARAFLU
UP
(**)
Přísada do naftyNemrznoucí přísada do motorové nafty s ochranným
účinkem pro dieselové motoryTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Smíchat s naftou
(25 cm3 na 10 litrů)
Kapalina do
ostřikovačů
čelního/zadního
okna/světlometůSměs lihů, vody a tenzioaktivních činidel
CUNA NC 956-11
Předpis FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Používat neředěný nebo
zředěný do
ostřikovacích soustav(*)UPOZORNĚNÍ Nedoplňovat kapalinami ani nemíchat s kapalinami, které mají jiné než uvedené charakteristiky.
(**)V obzvlášť náročných klimatických podmínkách doporučujeme směs 60 %PARAFLU
UPa 40 % destilované vody.
226SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Kvalitativní charakteristiky kapalin a maziv
Použití
Page 231 of 272

SPOTŘEBA PALIVAHodnoty spotřeby paliva uvedené v následující tabulce byly stanoveny homologačními zkouškami předepsanými příslušnými směrnicemi Evropské
unie.
Postupy při měření spotřeby:
❒městský cyklus: po spuštění motoru za studena se při jízdě simuluje používání vozidla v městském provozu;
❒mimoměstský cyklus: při jízdě se simuluje používání vozidla v provozu mimo město s prudkými akceleracemi při všech rychlostních stupních a
cestovní rychlosti v rozsahu 0 - 120 km/h;
❒kombinovaná spotřeba: stanoví se váženým poměrem přibližně 37 % v městském cyklu a 63 % mimo město.
UPOZORNĚNÍ Typologie trasy, dopravní situace, atmosférické podmínky, styl jízdy, celkový stav vozidla, verze a výbava spotřebičů, používání
klimatizace, zatížení vozidla, instalace střešního nosiče a ostatní podmínky, které zhoršují aerodynamiku vozidla nebo odpor vzduchu ovlivňují
hodnoty spotřeby, které se mohou lišit od stanovených.
UPOZORNĚNÍ Spotřeba paliva se usadí až po ujetí 3 000 km.SPOTŘEBY PODLE PLATNÉ EVROPSKÉ SMĚRNICE (litry na 100 km)Verze Po městěMimoměstský
cyklusKombinovaný
0.9 Turbo TwinAir 105 k
(*) (**)
5,0 3,8 4,2
1.4 Benzín 8V 70 k
(***)
7,6 4,7 5,8
1.4 Benzín 8V 78 k
(**)
7,3 4,6 5,6
1.4 Turbo MultiAir 135 k7,4 4,5 5,6
1.4 Turbo Multi Air 170 k Quadrifoglio Verde8,1 4,8 6,0
1.3 JTD
M-2
85 k
(**)
4,4 2,9 3,5
(*) Homologační zkouška s rozjezdem na 2. rychlostní stupeň.
(**) Verze se Start&Stop
(***) Verze bez Start&Stop
227SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČETECHNICKÉ ÚDAJEREJSTŘÍK
Page 232 of 272
Verze Po městěMimoměstský
cyklusKombinovaný
1.3 JTD
M-2
85 k
(**) (****)
4,6 3,0 3,6
1.3 JTD
M-2
85CV
(**) (****)
4,3 2,8 3,4
1.6 JTD
M(**)
5,3 3,8 4,4
(**) Verze se Start&Stop
(****) U příslušné verze vozidla
