Anpassungsfähige Lichter
AFS (Adaptive Frontlight
System)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion erlaubt, die
anpassungsfähigen Lichter AFS (Adaptive
Frontlight System) zu aktivieren und zu
deaktivieren.
Für die Aktivierung/Deaktivierung der
Funktion gehen Sie wie folgt vor:❒die Taste SET/
kurz drücken, auf
dem Display erscheint ein
Untermenü;
❒die Taste SET/kurz drücken, im
Display erscheint blinkend "On" oder
"Off" (je nach der vorhergehenden
Einstellung);
❒Die Taste „
” oder „
” drücken,
um die Wahl zu treffen.
❒die Taste SET/
kurz drücken, um
zur Untermenüseite zurückzukehren
oder die Taste lange drücken, um zur
Standardbildschirmseite
zurückzukehren ohne zu speichern.
❒nochmals die Taste SET/
kurz
drücken, um zur
Standardbildschirmseite oder zum
Hauptmenü zurückzukehren, je
nachdem, an welchem Punkt des
Menüs man sich befindet.
Begrüßungsleuchten
(Aktivierung/
Deaktivierung "Greeting
lights")
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion erlaubt das Einschalten
der Positionslichter, der
Kennzeichenleuchte und der
Deckenleuchten für 25 Sekunden, sobald
die Türen oder der Kofferraum mit der
Fernbedienung geöffnet werden. Mit
folgenden Ausnahmen:❒Unterbrechung nach 5 Sekunden
nach dem Schließen der Tür
❒Unterbrechung nach einer
Verriegelung über die Fernbedienung
❒Unterbrechung nach einer
Verriegelung oder Schaltung über die
FernbedienungFür die Aktivierung/Deaktivierung der
Funktion gehen Sie wie folgt vor:❒die Taste SET/
kurz drücken, im
Display erscheint blinkend "On" oder
"Off" (je nach der vorhergehenden
Einstellung);
❒Die Taste "
" oder "
"
drücken, um die Wahl zu treffen.
❒Die Taste SET/
kurz drücken, um
zur Menübildschirmseite
zurückzukehren oder die Taste lange
drücken, um zur
Standardbildschirmseite
zurückzukehren ohne zu speichern.
Verlassen des Menüs
Dies ist die letzte Funktion, die die Abfolge
der auf dem Menübildschirm angeführten
Einstellungen schließt.
Durch kurzen Druck der Taste
SET/
kehrt das Display auf die
Standardbildschirmseite zurück, ohne zu
speichern.
Durch kurzes Drücken der Taste
kehrt das Display zur ersten
Menüoption zurück.
98

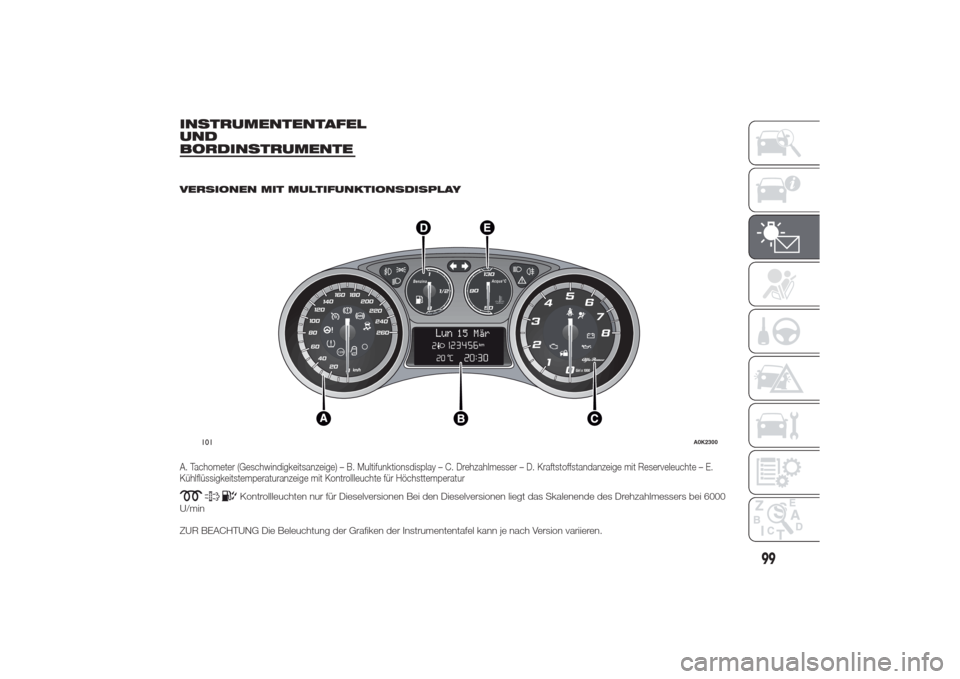

KENNTNIS DER INSTRUMENTENTAFEL

INSTRUMENTENTAFEL
UND
BORDINSTRUMENTE
.
VERSIONEN MIT MULTIFUNKTIONSDISPLAYA. Tachometer (Geschwindigkeitsanzeige) – B. Multifunktionsdisplay – C. Drehzahlmesser – D. Kraftstoffstandanzeige mit Reserveleuchte – E.
Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
Kontrollleuchten nur für Dieselversionen Bei den Dieselversionen liegt das Skalenende des Drehzahlmessers bei 6000
U/min
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
Lun
15 Mar
101
A0K2300
99

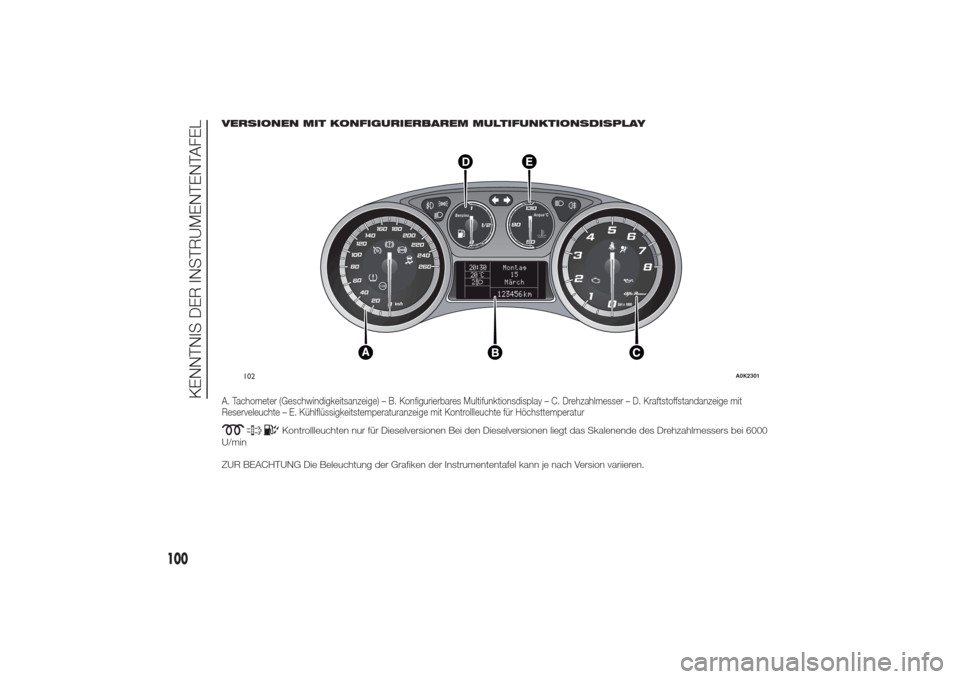

VERSIONEN MIT KONFIGURIERBAREM MULTIFUNKTIONSDISPLAYA. Tachometer (Geschwindigkeitsanzeige) – B. Konfigurierbares Multifunktionsdisplay – C. Drehzahlmesser – D. Kraftstoffstandanzeige mit
Reserveleuchte – E. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
Kontrollleuchten nur für Dieselversionen Bei den Dieselversionen liegt das Skalenende des Drehzahlmessers bei 6000
U/min
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
20:30
20 C°2
Montag
15
March123456 km
102
A0K2301
100
KENNTNIS DER INSTRUMENTENTAFEL

❒Durchschnittlicher Verbrauch B
❒Durchschnittsgeschwindigkeit B
❒Reisezeit B (Fahrzeit).“Trip B” ist eine deaktivierbare Funktion
(siehe Abschnitt “Aktivierung von Trip B”).
Die Werte „Reichweite” und
„Augenblicklicher Verbrauch” können
nicht zurückgesetzt werden.
ANGEZEIGTE GRÖSSEN
Reichweite
Gibt die durchschnittliche Entfernung an,
die mit dem im Tank vorhandenen
Kraftstoff noch zurückgelegt werden
kann, wobei von einer Fortsetzung der
Fahrt mit dem gleichen Fahrverhalten
ausgegangen wird.
Auf dem Display erscheint die Anzeige
“----” beim Auftreten folgender Ereignisse:❒Reichweite unter 50 km (oder 30
mi)
❒Bei längerem Anhalten des
Fahrzeugs mit laufendem Motor.
ZUR BEACHTUNG Die Veränderung des
Wertes für die Reichweite kann von
unterschiedlichen Faktoren abhängen:
Fahrstil (siehe Beschreibung im Abschnitt
„Fahrstil” im Kapitel „Anlassen und
Fahren”), Streckenart (Autobahn, Stadt,
Berge usw. …), Nutzungsbedingungen
des Fahrzeugs (transportierte Last,
Reifendruck usw.). Bei der Planung einer
Fahrt müssen diese Punkte deshalb
berücksichtigt werden.
Zurückgelegte Stecke
Zurückgelegte Fahrstrecke seit Beginn
der neuen Strecke.
Durchschnittlicher Verbrauch
Steht für den durchschnittlichen
Verbrauch seit Beginn einer neuen Fahrt.
Aktueller Verbrauch
Gibt die ständig aktualisierte Veränderung
des Kraftstoffverbrauchs an. Wenn das
Fahrzeug mit laufendem Motor
angehalten wird, erscheint auf dem
Display die Anzeige „----”.Durchschnittsgeschwindigkeit
Die durchschnittliche Geschwindigkeit
stellt den durchschnittlichen Wert der
Fahrzeuggeschwindigkeit je nach der
insgesamt seit Beginn der neuen Strecke
vergangenen Zeit dar.
Reisezeit
Dieser Wert entspricht der seit Beginn der
neuen Fahrstrecke vergangenen Zeit.
102
KENNTNIS DER INSTRUMENTENTAFEL

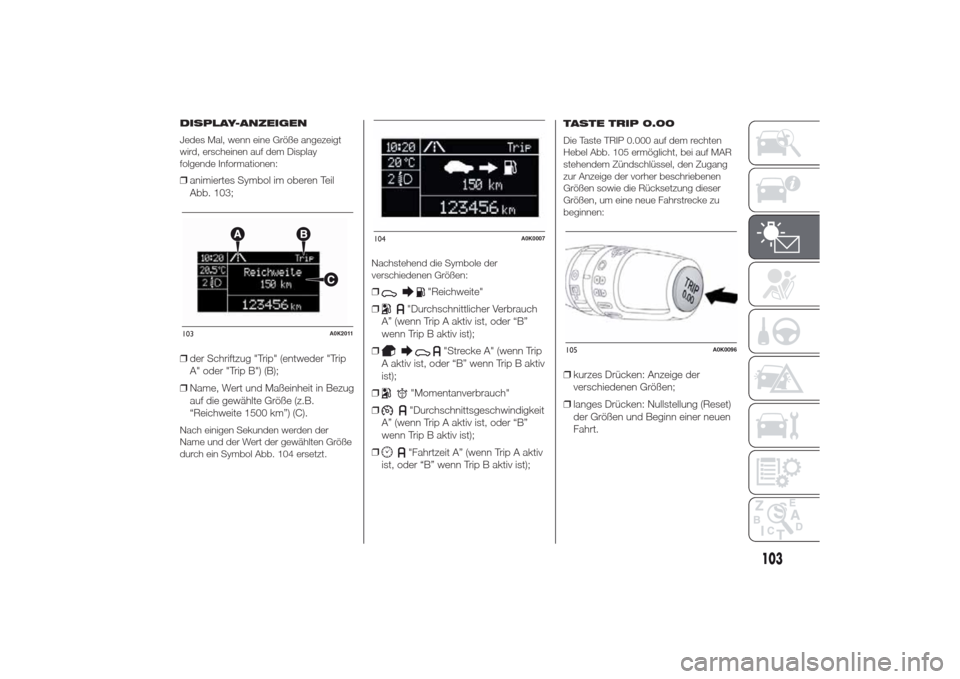

DISPLAY-ANZEIGEN
Jedes Mal, wenn eine Größe angezeigt
wird, erscheinen auf dem Display
folgende Informationen:❒animiertes Symbol im oberen Teil
Abb. 103;
❒der Schriftzug "Trip" (entweder "Trip
A" oder "Trip B") (B);
❒Name, Wert und Maßeinheit in Bezug
auf die gewählte Größe (z.B.
“Reichweite 1500 km”) (C).Nach einigen Sekunden werden der
Name und der Wert der gewählten Größe
durch ein Symbol Abb. 104 ersetzt.Nachstehend die Symbole der
verschiedenen Größen:
❒
"Reichweite"
❒
"Durchschnittlicher Verbrauch
A” (wenn Trip A aktiv ist, oder “B”
wenn Trip B aktiv ist);
❒
"Strecke A" (wenn Trip
A aktiv ist, oder “B” wenn Trip B aktiv
ist);
❒
"Momentanverbrauch"
❒"Durchschnittsgeschwindigkeit
A” (wenn Trip A aktiv ist, oder “B”
wenn Trip B aktiv ist);
❒"Fahrtzeit A” (wenn Trip A aktiv
ist, oder “B” wenn Trip B aktiv ist);
TASTE TRIP 0.00
Die Taste TRIP 0.000 auf dem rechten
Hebel Abb. 105 ermöglicht, bei auf MAR
stehendem Zündschlüssel, den Zugang
zur Anzeige der vorher beschriebenen
Größen sowie die Rücksetzung dieser
Größen, um eine neue Fahrstrecke zu
beginnen:❒kurzes Drücken: Anzeige der
verschiedenen Größen;
❒langes Drücken: Nullstellung (Reset)
der Größen und Beginn einer neuen
Fahrt.
103
A0K2011
104
A0K0007
105
A0K0096
103

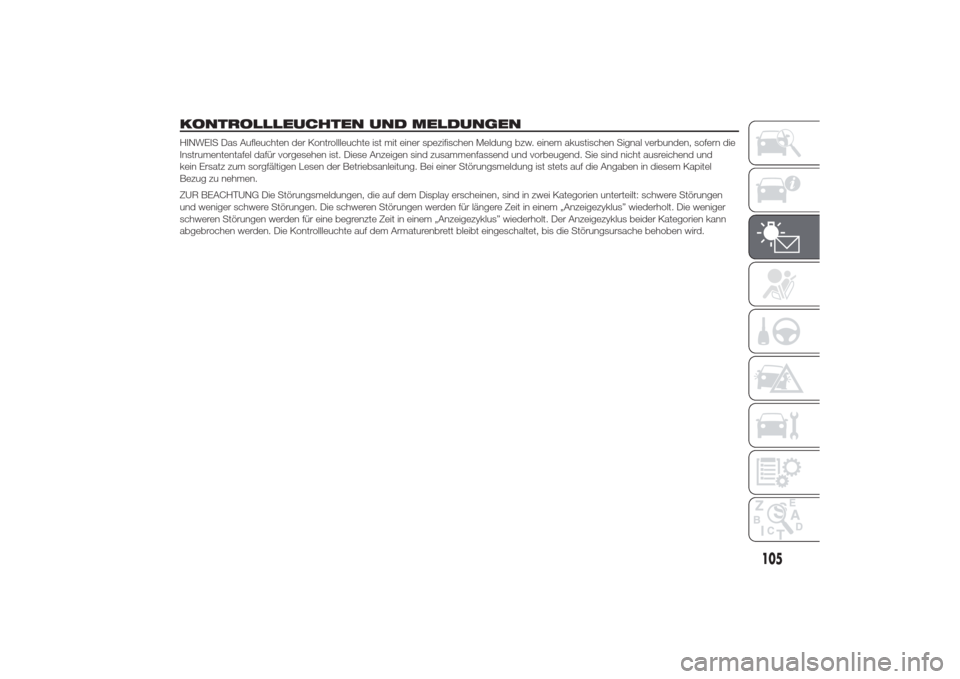

KONTROLLLEUCHTEN UND MELDUNGENHINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden, sofern die
Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht ausreichend und
kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die Angaben in diesem Kapitel
Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere Störungen
und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus” wiederholt. Die weniger
schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der Anzeigezyklus beider Kategorien kann
abgebrochen werden. Die Kontrollleuchte auf dem Armaturenbrett bleibt eingeschaltet, bis die Störungsursache behoben wird.
105

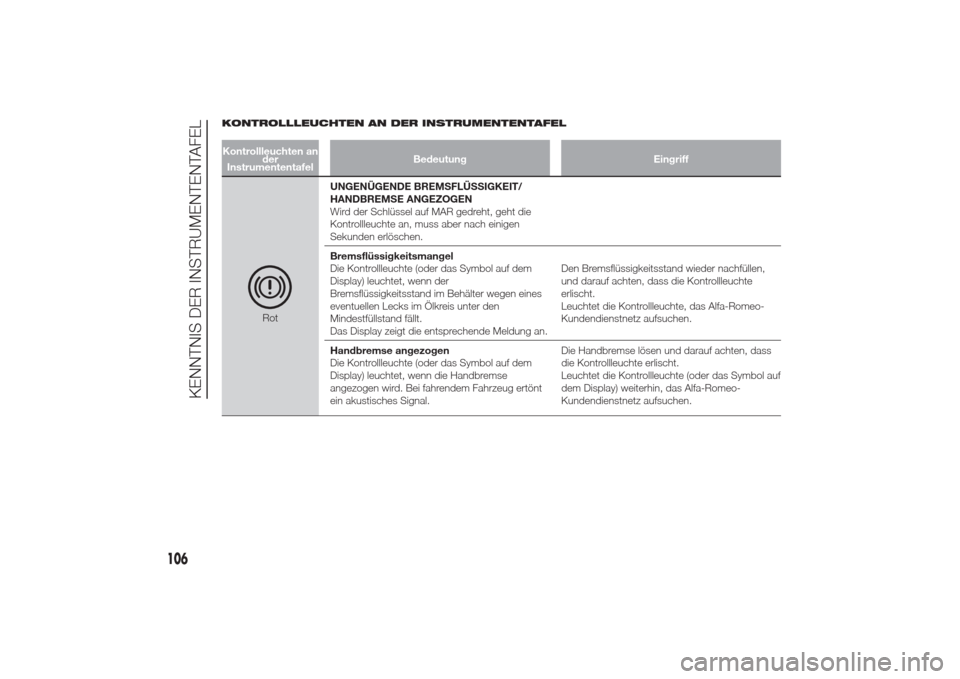

KONTROLLLEUCHTEN AN DER INSTRUMENTENTAFELKontrollleuchten an
der
InstrumententafelBedeutung Eingriff
RotUNGENÜGENDE BREMSFLÜSSIGKEIT/
HANDBREMSE ANGEZOGEN
Wird der Schlüssel auf MAR gedreht, geht die
Kontrollleuchte an, muss aber nach einigen
Sekunden erlöschen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte (oder das Symbol auf dem
Display) leuchtet, wenn der
Bremsflüssigkeitsstand im Behälter wegen eines
eventuellen Lecks im Ölkreis unter den
Mindestfüllstand fällt.
Das Display zeigt die entsprechende Meldung an.Den Bremsflüssigkeitsstand wieder nachfüllen,
und darauf achten, dass die Kontrollleuchte
erlischt.
Leuchtet die Kontrollleuchte, das Alfa-Romeo-
Kundendienstnetz aufsuchen.
Handbremse angezogen
Die Kontrollleuchte (oder das Symbol auf dem
Display) leuchtet, wenn die Handbremse
angezogen wird. Bei fahrendem Fahrzeug ertönt
ein akustisches Signal.Die Handbremse lösen und darauf achten, dass
die Kontrollleuchte erlischt.
Leuchtet die Kontrollleuchte (oder das Symbol auf
dem Display) weiterhin, das Alfa-Romeo-
Kundendienstnetz aufsuchen.
106
KENNTNIS DER INSTRUMENTENTAFEL

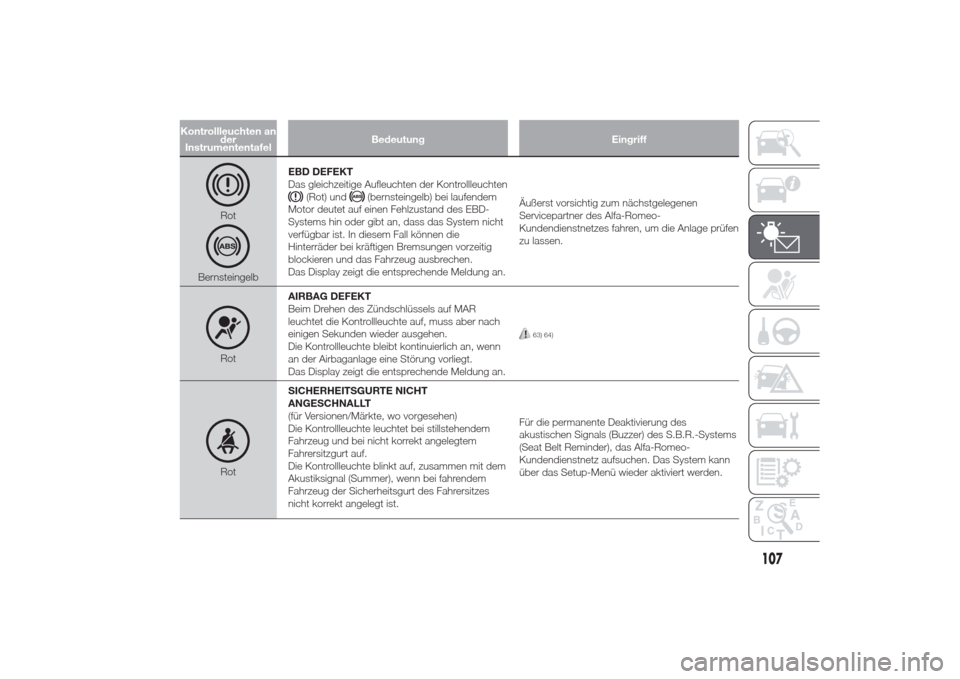

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
Rot
BernsteingelbEBD DEFEKT
Das gleichzeitige Aufleuchten der Kontrollleuchten
(Rot) und
(bernsteingelb) bei laufendem
Motor deutet auf einen Fehlzustand des EBD-
Systems hin oder gibt an, dass das System nicht
verfügbar ist. In diesem Fall können die
Hinterräder bei kräftigen Bremsungen vorzeitig
blockieren und das Fahrzeug ausbrechen.
Das Display zeigt die entsprechende Meldung an.Äußerst vorsichtig zum nächstgelegenen
Servicepartner des Alfa-Romeo-
Kundendienstnetzes fahren, um die Anlage prüfen
zu lassen.
RotAIRBAG DEFEKT
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Kontrollleuchte bleibt kontinuierlich an, wenn
an der Airbaganlage eine Störung vorliegt.
Das Display zeigt die entsprechende Meldung an.
63) 64)
RotSICHERHEITSGURTE NICHT
ANGESCHNALLT
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet bei stillstehendem
Fahrzeug und bei nicht korrekt angelegtem
Fahrersitzgurt auf.
Die Kontrollleuchte blinkt auf, zusammen mit dem
Akustiksignal (Summer), wenn bei fahrendem
Fahrzeug der Sicherheitsgurt des Fahrersitzes
nicht korrekt angelegt ist.Für die permanente Deaktivierung des
akustischen Signals (Buzzer) des S.B.R.-Systems
(Seat Belt Reminder), das Alfa-Romeo-
Kundendienstnetz aufsuchen. Das System kann
über das Setup-Menü wieder aktiviert werden.
