2014.5 OPEL ZAFIRA C Manual de Instruções (in Portugues)

Instrumentos, elementos de manuseamento111
O cinzeiro portátil pode ser colocado
no suporte para bebidas.
Luzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos Em algumas versões, os ponteiros
dos instrumentos deslocam-se para o fim dos mostradores quando se liga a ignição.
Velocímetro
Indica a velocidade do veículo.
Conta-quilómetros
A linha inferior indica a distância
registada em km.
Conta-quilómetros parcial A linha superior indica a distância
percorrida desde a última colocação
a zero.
Para reiniciar, premir SET/CLR na
alavanca do indicador de mudança
de direcção durante alguns segundos 3 124.

112Instrumentos, elementos de manuseamento
Alguns modelos estão equipados
com um botão de reinício entre o
velocímetro e o Centro de Informação
do Condutor: para reiniciar manter o
botão desactivado durante alguns
segundos com a ignição ligada.
O conta-quilómetros parcial conta até distâncias de 2000 quilómetros e em
seguida reinicia a 0.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Indica o nível do combustível ou a
pressão do gás no depósito,
consoante o modo de funcionamento.
O indicador de controlo i acende-
-se se o nível de combustível no
depósito estiver baixo. Reabastecer o
veículo imediatamente se piscar.
Durante o funcionamento a gás
liquefeito, o sistema comuta
automaticamente para o
funcionamento a gasolina quando os
depósitos de gás estão vazios
3 113.
Nunca deixar o depósito ficar
totalmente vazio.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.

Instrumentos, elementos de manuseamento113Selector de combustível
Funcionamento a gás natural
Premir o botão Y para alternar entre
o funcionamento a gasolina e a gás
natural. O estado do LED 1 mostra
o modo de funcionamento actual.
1 desligado=funcionamento a
gás natural.1 acende=funcionamento a
gasolina.1 pisca=não é possível
comutar, o depósito
de um dos tipos de
combustível está
vazio.Assim que o depósito de gás natural
estiver vazio, o funcionamento passa automaticamente para gasolina até a
ignição ser desligada.
Combustível para funcionamento a
gás natural 3 226.
Funcionamento a gás liquefeito
Premir o botão LPG
para alternar
entre o funcionamento a gasolina e a
gás liquefeito. O estado do LED 1
mostra o modo de funcionamento
actual.
1 desligado=funcionamento a
gasolina1 acende=funcionamento a
gás1 pisca=não é possível
comutar, o depósito de um dos tipos de
combustível está
vazio.
Assim que o depósito de gás
liquefeito estiver vazio, o
funcionamento passa
automaticamente para gasolina até a
ignição ser desligada.
Combustível para funcionamento a
gás liquefeito 3 227.

114Instrumentos, elementos de manuseamentoIndicador da temperatura
do líquido de
arrefecimento do motor
Mostra a temperatura do líquido de
arrefecimento.
área
esquerda=temperatura de
funcionamento do
motor ainda não
atingidaárea
central=temperatura normal
de funcionamentoárea
direita=temperatura
demasiado elevadaAtenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de vida útil do óleo do
motor informa-o de quando deve
mudar o óleo e filtro. Com base nas
condições de condução, o intervalo a que o óleo do motor e filtro devem ser
mudados pode variar
consideravelmente.
No Mostrador Avançado ou
Mostrador Combinado Avançado, a vida útil restante do óleo é
apresentada no Veículo informação
menu .
No Mostrador Médio, o tempo
restante de vida útil do óleo de motor é apresentado pelo indicador de
controlo I, portanto a ignição tem de
ser ligada, com o motor desligado.
O menu e função podem ser
seleccionadas pelos botões na
alavanca de mudança de direcção.
Para visualizar a vida útil restante do
óleo do motor:

Instrumentos, elementos de manuseamento115
Pressionar o botão MENU para
seleccionar o Veículo informação
menu .
Rodar a roda de regulação para
seleccionar Remanescent duração
do óleo .
O sistema tem de ser reiniciado
sempre que o óleo de motor é
mudado, para permitir um
funcionamento correcto. Recorrer à
ajuda de uma oficina.
Premir o botão SET/CLR para colocar
a zero. Portanto, a ignição tem de
estar ligada, sem que o motor esteja
a trabalhar.
Quando o sistema tiver calculado que
a vida útil do óleo do motor diminuiu,
Mudar brevemente óleo do motor ou
um código de aviso aparece no
Centro de Informação do Condutor.
Mandar mudar o óleo de motor e filtro numa oficina dentro de uma semanaou 500 km (conforme a que ocorrerprimeiro).
Centro de Informação do Condutor
3 124.
Informação de Serviço 3 289.
Luzes de aviso
Os indicadores de controlo descritos
não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos. Conforme o equipamento, a posição das luzes de
aviso pode variar. Quando se liga a
ignição, a maior parte dos
indicadores de controlo acendem-se
por breves instantes para efeitos de
teste de funcionalidade.As cores dos indicadores de controlo
têm o seguinte significado:Vermelho=perigo, aviso
importanteAmarelo=aviso, informação,
avariaVerde=confirmação de
activaçãoAzul=confirmação de
activaçãoBranco=confirmação de
activação

116Instrumentos, elementos de manuseamento
Luzes de aviso no conjunto de instrumentos

Instrumentos, elementos de manuseamento117
Indicadores de controlo na
consola central
Indicador de mudança de
direcção
O acende-se ou pisca a verde.
Acende brevemente As luzes de presença estão acesas.
Pisca
Um indicador de mudança de
direcção ou os sinais de aviso de
perigo são accionados.
Luzes intermitentes rápidas: avaria
do indicador de mudança de direcção ou fusível que lhe está associado,
avaria do indicador de mudança de
direcção no reboque.
Substituição de lâmpada 3 250,
Fusíveis 3 259.
Indicadores de mudança de direcção
3 153.
Aviso do cinto de
segurança
Lembrete de cintos nos bancos
da frente
X relativo ao banco do condutor ou
banco do passageiro da frente
acende-se ou pisca a vermelho.
Acende-se
Depois de a ignição ter sido ligada até o cinto de segurança ter sido
colocado.
Pisca
Depois de ter ligado o motor durante
um máximo de 100 segundos até o cinto de segurança ter sido colocado.Apertar o cinto de segurança 3 56.
Situação dos cintos nos bancos traseiros
> ou X no Centro de Informação do
Condutor fica intermitente ou acende.
Acende-se
Depois de se ligar o motor durante um período mínimo de 35 segundos até
o cinto de segurança ter sido
colocado.
Se um cinto de segurança
desapertado for colocado durante a
condução.

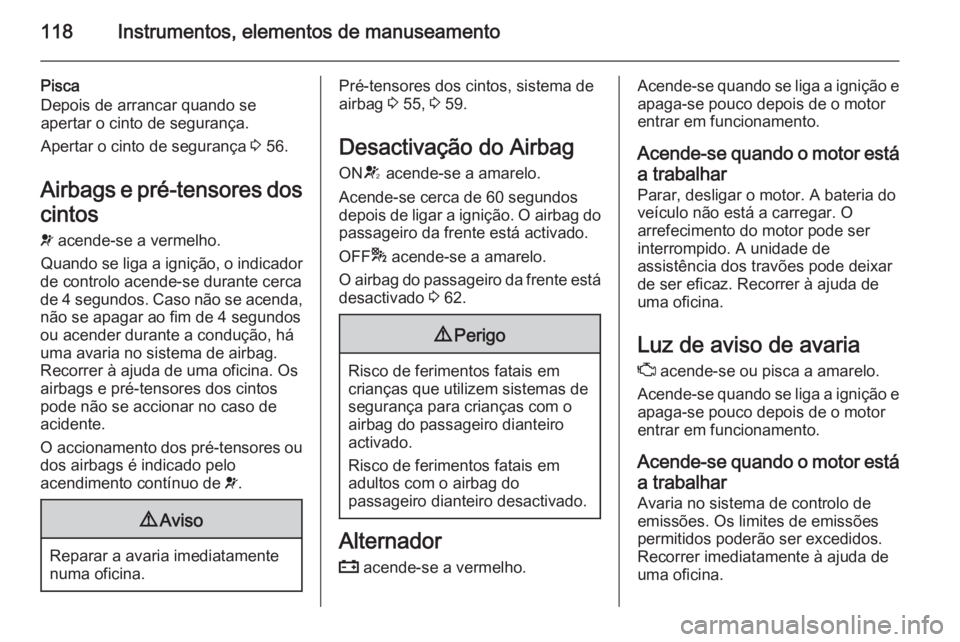

118Instrumentos, elementos de manuseamento
Pisca
Depois de arrancar quando se
apertar o cinto de segurança.
Apertar o cinto de segurança 3 56.
Airbags e pré-tensores dos cintos v acende-se a vermelho.
Quando se liga a ignição, o indicador
de controlo acende-se durante cerca
de 4 segundos. Caso não se acenda, não se apagar ao fim de 4 segundos
ou acender durante a condução, há
uma avaria no sistema de airbag.
Recorrer à ajuda de uma oficina. Os
airbags e pré-tensores dos cintos
pode não se accionar no caso de
acidente.
O accionamento dos pré-tensores ou dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos, sistema de
airbag 3 55, 3 59.
Desactivação do Airbag
ON V acende-se a amarelo.
Acende-se cerca de 60 segundos
depois de ligar a ignição. O airbag do passageiro da frente está activado.
OFF * acende-se a amarelo.
O airbag do passageiro da frente está
desactivado 3 62.9 Perigo
Risco de ferimentos fatais em
crianças que utilizem sistemas de
segurança para crianças com o
airbag do passageiro dianteiro
activado.
Risco de ferimentos fatais em
adultos com o airbag do
passageiro dianteiro desactivado.
Alternador
p acende-se a vermelho.
Acende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor estáa trabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer à ajuda de
uma oficina.
Luz de aviso de avaria Z acende-se ou pisca a amarelo.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalhar Avaria no sistema de controlo de
emissões. Os limites de emissões
permitidos poderão ser excedidos.
Recorrer imediatamente à ajuda de
uma oficina.
