Arrumação79
3. Prender ambas as rodas dasbicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.
Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Fixação do adaptador
Quando forem transportadas mais de duas bicicletas, o adaptador tem deser fixo antes de se poder fixar a
segunda bicicleta.
1. Fixar o adaptador no sistema de
suporte traseiro conformeilustrado.
2. Rodar a alavanca (1) para a frente, segurando-a, de seguida
baixar o adaptador (2) na traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamenteencaixado.

80Arrumação
4. Passar o cinto fixado aoadaptador por baixo da alavanca
para rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é feita de forma semelhante à da
primeira bicicleta. Adicionalmente,
deve ter-se em atenção o seguinte:
1. Antes de colocar a bicicleta, desdobrar sempre os encaixes
para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.
3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a que foi
fixa anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de
montagem devem ser fixados em
paralelo.
Utilizar o suporte de montagem
comprido para fixar a segunda
bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório mais comprido para
fixar a terceira bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório curto para fixar a quarta
bicicleta. O suporte tem de ser
fixo entre os quadros da terceira e
quarta bicicletas.

Arrumação81
6. Adicionalmente, prender ambasas rodas da quarta bicicleta nos
encaixes das rodas utilizando as
cintas tensionadoras.
Recomenda-se a colocação de um
sinal de aviso na parte posterior da
bicicleta para aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser rebatido para ter acesso à
bagageira.
■ Sem adaptador fixado:
Empurrar a alavanca (1) para
desbloquear e segurá-la.
Puxar o suporte (2) para trás para
dobrar o sistema de suporte
traseiro.
■ Com adaptador fixado:
9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.
Segurar o quadro (1) da última bicicleta com uma mão e puxar a
argola (2) para desbloquear.
Segurar a última bicicleta com
ambas as mãos e dobrar o sistema
de suporte traseiro para trás.
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.

82Arrumação9Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desatar as cintas nos pneus de
ambas as bicicletas.
Rodar o manípulo para a esquerda e
remover os suportes de montagem.
Separação do adaptador
Separar o adaptador antes de
remover a última bicicleta do sistema de suporte traseiro.
1. Dobrar os nichos para as rodas.
2. Desapertar o cinto.
3. Rodar a alavanca (1) para a frente
e segurá-la.
4. Levantar o adaptador (2) na traseiro e removê-lo.
Desmontagem do suporte para
bicicletas
Dispor os suportes de montagem
conforme ilustrado.
Girar o manípulo (1) para a frente
para desbloquear e levantar o
suporte (2).

Arrumação83
Dobrar o suporte para trás e, de
seguida, empurrá-lo para a frente até parar (1).
Pressionar o suporte para baixo na
traseira (2).
Dobrar os nichos para as rodas
Dobrar ambos os nichos para as
rodas.Arrumar os cintos de retenção
correctamente.
Destrancar o sistema de transporte
traseiro
Rodar ambas as alavancas de
engate para dentro até onde for
possível.
Dobrar as luzes traseiras
Dobrar ambas as luzes traseiras.
Dobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para a frente.

84Arrumação
Reinserir o sistema de suporte
traseiroAtenção
Certifique-se de que todas as
peças rebatíveis, como por
exemplo as cavidades para as
rodas sobresselentes e os
suportes de montagem estão
arrumados correctamente. Caso contrário, o sistema de suporte
traseiro pode ser danificado ao
tentar-se inseri-lo para dentro.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar o sistema de suporte
traseiro ligeiramente e pressioná-lo
na saliência até encaixar.
A alavanca solta deverá voltar à
posição original.9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.
Bagageira
Os bancos na terceira fila podem ser
rebatidos individualmente até ao
nível do piso do veículo. Os encostos
da segunda fila de bancos podem ser
rebatidos individualmente.
Adicionalmente, o encosto do banco
do passageiro também pode ser
rebatido.
Se todos os bancos e encostos dos
bancos traseiros e o encosto do
banco do passageiro forem rebatidos
obtém-se um compartimento de
carga totalmente plano. Dependendo da carga, pode rebater-se apenas
bancos ou encostos individuais.
Cobertura do piso na bagageira
3 90.

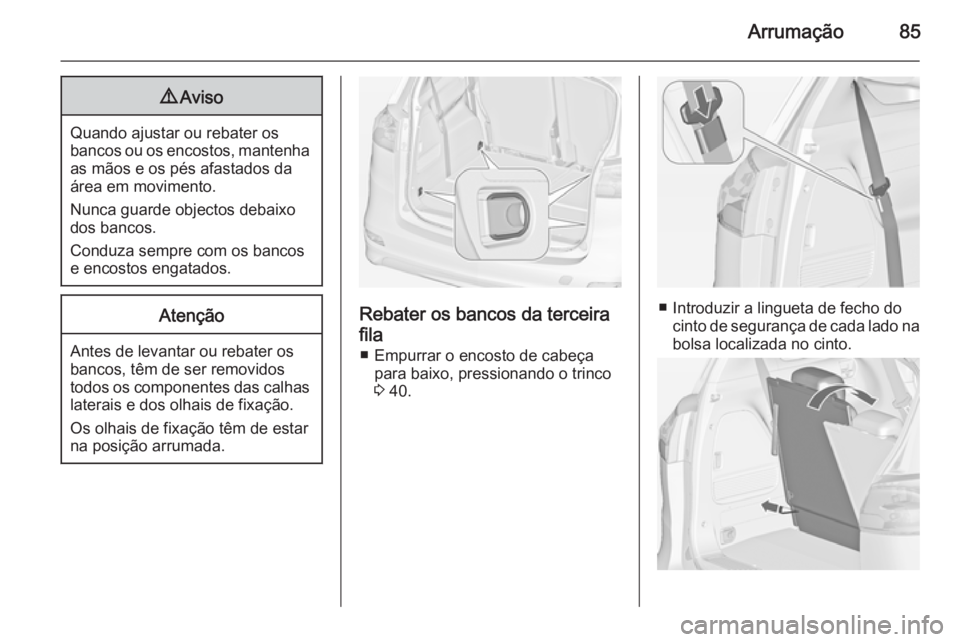

Arrumação859Aviso
Quando ajustar ou rebater os
bancos ou os encostos, mantenha as mãos e os pés afastados da
área em movimento.
Nunca guarde objectos debaixo
dos bancos.
Conduza sempre com os bancos
e encostos engatados.
Atenção
Antes de levantar ou rebater os
bancos, têm de ser removidos
todos os componentes das calhas laterais e dos olhais de fixação.
Os olhais de fixação têm de estar
na posição arrumada.
Rebater os bancos da terceira
fila ■ Empurrar o encosto de cabeça para baixo, pressionando o trinco
3 40.■ Introduzir a lingueta de fecho do
cinto de segurança de cada lado nabolsa localizada no cinto.

86Arrumação
■ Puxar a fita inferior e oscilarsimultaneamente o encosto para a
frente até o banco ficar rebatido até
ao nível do piso do veículo.
■ Colocar o tapete de protecção interior 3 90 e a cobertura da
bagageira 3 88, se necessário.
Preparar os bancos para utilização
Puxar o banco para cima pela fita
superior, abrir e deixar que o banco
encaixe na posição vertical.
Rebater os encostos dosbancos da segunda fila ■ Se necessário desmontar a cobertura da bagageira 3 88.
■ Empurrar os encostos de cabeça para baixo, pressionando o trinco
3 40.
■ Deslocar o banco do passageiro da
frente para uma posição que evite
o contacto com os encostos de
cabeça dos encostos rebatidos.
■ Puxar a fita e rebater o encosto contra o assento do banco.
Atenção
■ Não rebata os encostos laterais
quando os bancos estiverem na
posição deitada 3 48.
■ Não puxe a alavanca de desbloqueio da função "Easy
Entry" quando o encosto estiver rebatido.
Os bancos poderiam ficar
danificados.
■ Em alternativa, puxar a fita e ajustar o encosto para a posição
vertical, enquanto posição de
carga.
9 Aviso
Utilize a posição vertical do
encosto apenas para obter mais
capacidade da bagageira e não
como posição de assento.
