2014.5 OPEL VIVARO B Manual de Instrucciones (in Spanish)

Asientos, sistemas de seguridad63Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil Asientos delanteros - Vehículo comercial
Nivel de peso o de edad
Asiento del acompañante individual 1Asiento del acompañante doble
airbag activado
desactivado
o sin airbag
airbag activado
desactivado
o sin airbagposición centralexteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
XUXXU
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XUXXUGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
XUXXU
1=Sistemas de retención infantil orientados hacia delante: Desmonte el reposacabezas 3 44. Deslice el asiento hacia
atrás lo máximo posible. Ajuste la altura del asiento a la posición más alta. La inclinación máxima del respaldo es de 25°. Ajuste del asiento 3 46.

64Asientos, sistemas de seguridad
Asientos delanteros - Combi, Bus, Vehículo comercial
Nivel de peso o de edad
Asiento del acompañante individual1Asiento del acompañante doble
airbag activado
desactivado
o sin airbag
airbag activado
desactivado
o sin airbagposición centralexteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
XUXXU
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XU 2XXU2Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
XXXXX
1=Si puede ajustarse, deslice el asiento hacia atrás todo lo posible y ajuste la altura del asiento a la posición más alta.
La inclinación máxima del respaldo es de 25°. Ajuste del asiento 3 46.2=Sistemas de retención infantil orientados hacia atrás solo para este peso y edad.

Asientos, sistemas de seguridad65
Asientos traseros - Combi, Bus, Vehículo comercialNivel de peso o de edadAsientos de la 2ª fila1Asientos de la 3ª filaGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o 2 años aprox.
UU
Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.U 2U 2Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.
U 2U2
1=Si es necesario, deslice el asiento delantero ajustable hacia delante para instalar un sistema de retención infantil en
estos asientos. En vehículos equipados con asientos delanteros fijos, es posible que no haya separación suficiente para instalar determinados sistemas de retención infantil.2=Sistemas de retención infantil orientados hacia delante: Desmonte el reposacabezas 3 44 antes de instalar el sistema
de retención infantil. El asiento delante de esta posición de instalación no debe estar a más de la mitad del recorrido
de vuelta de sus correderas. La inclinación máxima del respaldo es de 25°. Ajuste del asiento 3 46.U=Adecuado para sistemas de retención de categoría universal para su uso en este grupo de peso y edad, en combi‐
nación con cinturones de seguridad de tres puntos.X=Posición de asiento inadecuada para niños de este grupo de peso y edad.

66Asientos, sistemas de seguridad
Opciones permitidas para el montaje de un sistema de retención infantil ISOFIXClase de pesoTamaño
claseFijaciónAsientos
delanterosAsientos de la 2ª fila 1Asientos
de la 3ª filaCentralExteriorvehículos con
asiento del
acompañante
individualvehículos con
asiento del
acompañante
dobleGrupo 0: hasta 10 kg
o 10 meses aprox.EISO/R1XXILILXGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.DISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF 2XAISO/F3XXIL, IUF2IL, IUF2XGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.XXIL, IUF2IL, IUF2XGrupo III: de 22 a 36 kg
o de 6 a 12 años aprox.XXIL, IUF2IL, IUF2X

Asientos, sistemas de seguridad67
1=Si es necesario, deslice el asiento delantero ajustable hacia delante para instalar un sistema de retención infantil en
estos asientos. En vehículos equipados con asientos delanteros fijos, es posible que no haya separación suficiente para instalar un sistema de retención infantil.2=Sistemas de retención infantil orientados hacia delante: Desmonte el reposacabezas 3 44 antes de instalar el sistema
de retención infantil. El asiento delante de esta posición de instalación no debe estar a más de la mitad del recorrido
de vuelta de sus correderas. La inclinación máxima del respaldo es de 25°. Ajuste del asiento 3 46.IUF=Adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X=Ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.IL=Adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘se‐ miuniversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3=Sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso de 9 a 18 kg.B - ISO/F2=Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.B1 - ISO/F2X=Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.C - ISO/R3=Sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso hasta 18 kg.D - ISO/R2=Sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta
18 kg.E - ISO/R1=Sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg.

68Asientos, sistemas de seguridadSistemas de retención
infantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX.
Si se usan soportes de montaje
ISOFIX para el asiento, se pueden
utilizar sistemas de retención infantil
homologados para uso universal con
ISOFIX.
Las posiciones de montaje permitidas para los sistemas de retención infantil
ISOFIX están marcadas mediante <,
IL e IUF en las tablas.
Argollas de fijación de los
anclajes Las argollas de fijación de
los anclajes están situados en la
parte posterior del asiento.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La co‐
rrea debe pasar entre las dos varillas
guía del reposacabezas.
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante IUF en la tabla.

Portaobjetos69PortaobjetosCompartimentos portaobjetos.....69
Compartimento de carga .............71
Sistema portaequipajes de te‐
cho ............................................... 74
Información sobre la carga ..........74Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Portaobjetos en el tablero
de instrumentos
Hay compartimentos portaobjetos,
bolsillos y bandejas en el tablero de
instrumentos.
En la parte superior del cuadro de
instrumentos hay un portamonedas
o un bolsillo para el teléfono móvil.
La bandeja situada en la parte supe‐
rior del tablero de instrumentos tiene
una tapa.
Guantera
Para abrirla, tire de la manilla.
Dependiendo de la versión, la guan‐ tera se puede cerrar con llave.
La guantera debería estar cerrada
mientras se conduce.

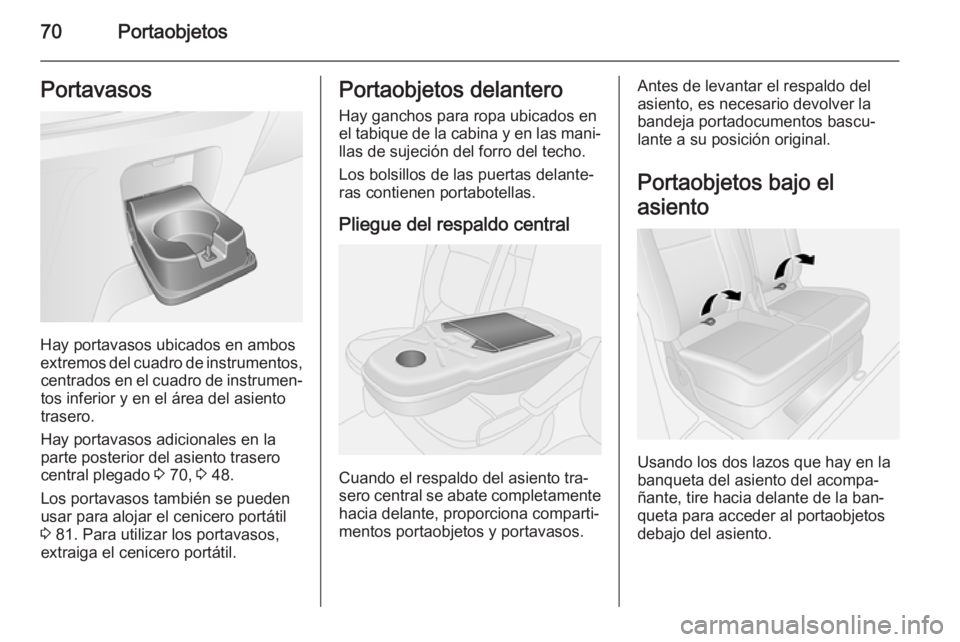

70PortaobjetosPortavasos
Hay portavasos ubicados en ambos
extremos del cuadro de instrumentos, centrados en el cuadro de instrumen‐
tos inferior y en el área del asiento
trasero.
Hay portavasos adicionales en la parte posterior del asiento trasero
central plegado 3 70, 3 48.
Los portavasos también se pueden
usar para alojar el cenicero portátil
3 81. Para utilizar los portavasos,
extraiga el cenicero portátil.
Portaobjetos delantero
Hay ganchos para ropa ubicados enel tabique de la cabina y en las mani‐
llas de sujeción del forro del techo.
Los bolsillos de las puertas delante‐
ras contienen portabotellas.
Pliegue del respaldo central
Cuando el respaldo del asiento tra‐
sero central se abate completamente hacia delante, proporciona comparti‐mentos portaobjetos y portavasos.
Antes de levantar el respaldo del
asiento, es necesario devolver la
bandeja portadocumentos bascu‐
lante a su posición original.
Portaobjetos bajo el
asiento
Usando los dos lazos que hay en la
banqueta del asiento del acompa‐ ñante, tire hacia delante de la ban‐
queta para acceder al portaobjetos
debajo del asiento.
