2014.5 OPEL MERIVA Savininko vadovas (in Lithuanian)

Daiktų laikymo vietos63Daiktų laikymo vietosDaiktų laikymo skyriai..................63
Bagažinės skyrius ........................75
Stogo bagažinės sistema ............82
Informacija apie krovinių kro‐
vimą ............................................. 82Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Daiktadėžė
Daiktadėžėje įrengtas rašiklių
laikiklis, monetų laikiklis ir rakto
adapteris, skirtas ratų apsauginiams
varžtams.
Daiktadėžėje yra skyrius, skirtas
savininko vadovui laikyti. Patraukite
ąselę, norėdami atidaryti skyrių.
Važiuojant daiktadėžė turi būti
uždaryta.
Puodelių laikikliai
Centriniame valdymo pulte įrengtas
puodelių laikiklis.

64Daiktų laikymo vietos
Nuimamas puodelio laikiklis
Puodelio laikiklį galite tvirtinti prie
viršutinių arba apatinių kreipiamųjų bėgelių priekinėje konsolėje.
Prieš naudodami atlenkite rėmelį iš
pradinės padėties.
Pastaba
Jei puodelio laikiklis įstatytas
apatiniame kreipiamajame bėgelyje,
o nuimamas porankis viršutiniame
kreipiamajame bėgelyje, prieš
pajudinant vieną iš dalių būtina
įsitikinti, kad rėmas nulenktas atgal į pradinę padėtį. Kitu atveju porankis
ir puodelio laikiklis gali būti
sugadinti, jei šios dalys judės viena
virš kitos.
Porankis 3 41.
Puodelio laikiklio įstatymas
Paspauskite mygtukus priekyje ir gale
ir įstatykite kreipiamuosius kaiščius į
viršutinius ar apatinius
kreipiamuosius bėgelius. Priekinį
mygtuką reikia spausti stipriai.
Atleiskite mygtukus ir pastumkite
puodelio laikiklį, kol pasigirs fiksavimo
garsas.
Pastaba
Sumontuokite puodelių laikiklį tokia
kryptimi, kokia parodyta
iliustracijoje. Antraip puodelių
laikiklis gali nesusijungti tinkamai.
Puodelio laikiklio perkėlimas
Spustelėkite priekinį mygtuką ir
perkelkite puodelio laikiklį į
pageidaujamą padėtį. Atleiskite
mygtuką ir stumkite puodelio laikiklį, kol pasigirs fiksavimo garsas.
Puodelio laikiklio išėmimas
Paspauskite mygtukus priekyje ir gale
ir išimkite puodelio laikiklį. Priekinį
mygtuką reikia spausti stipriai.

Daiktų laikymo vietos65
Puodelių laikiklis ant porankio
adapterio Dar vienas puodelių laikiklis
integruotas į galinės centrinės
sėdynės porankio adapterį.
Porankio adapteris 3 45.
Priekinis laikymo skyrelis
laikymo skyrelis yra šalia vairo.
Saugykla po sėdyne
Už įdubos pakelkite stalčių ir
ištraukite. Didžiausia apkrova: 3 kg.
Norėdami uždaryti stalčiuką,
pastumkite ir užfiksuokite.
Laikymo vieta porankyje
Laikymo vieta nuimame
porankyje
Paspauskite mygtuką ir atlenkite
porankio dangtį aukštyn. Porankyje
yra laikymo skyrius.
Taip pat porankį galima įstatyti ant
nulenktos galinės vidurinės sėdynės
3 45.

66Daiktų laikymo vietosTvirtinimo sistema gale
Užpakaline tvirtinimo sistema („Flex-
Fix“ sistema) galima pritvirtinti
dviračius prie ištraukiamos
bagažinės, įtaisytos automobilio
grindyse. Kitų daiktų vežimas nėra
leidžiamas.
Didžiausia tvirtinimo sistemos gale
apkrova yra 40 kg. Didžiausias vieno
dviračio svoris yra 20 kg.
Nenaudojamą tvirtinimo sistema gale galima įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Prie dviračių laikiklių netvirtinkite
dviračių su iš anglies pagamintais pedalų švaistikliais. Antraip gali
būti pažeisti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.
Patraukite atkabinimo svirtį į viršų.
Sistema atsikabins ir greitai išvažiuos
iš buferio.

Daiktų laikymo vietos67

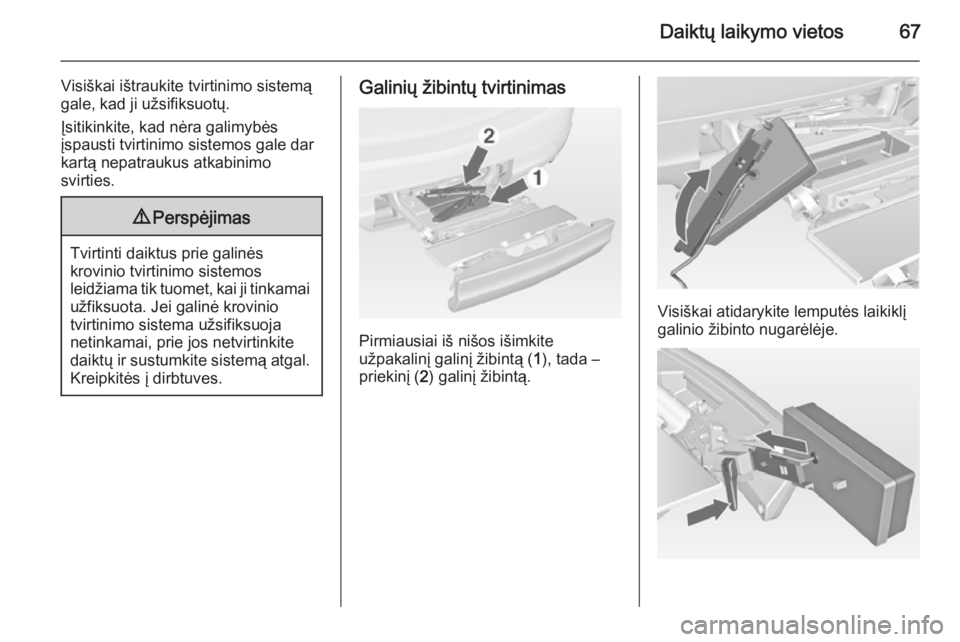

Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo
svirties.9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai
užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Galinių žibintų tvirtinimas
Pirmiausiai iš nišos išimkite
užpakalinį galinį žibintą ( 1), tada –
priekinį ( 2) galinį žibintą.
Visiškai atidarykite lemputės laikiklį
galinio žibinto nugarėlėje.

68Daiktų laikymo vietos
Paspauskite spaustuko svirtį žemyn irstumkite žibinto laikiklį į nišą, kol ji
užsifiksuos.
Šią procedūrą atlikite su abiem
galiniais žibintais.
Patikrinkite laido ir lemputės padėtį,
kad įsitikintumėte, jog jie įstatyti
tinkamai ir tvirtai patalpinti.
Užfiksuokite tvirtinimo sistemą
gale
Pirmiausiai pasukite dešiniąją
spaudžiamąją svirtį ( 1), tada pasukite
kairiąją spaudžiamąją svirtį ( 2), kol
pajusite, kad pasipriešinimas gerokai
padidėja.
Tvirtinimo sistema gale užfiksuojama, kai spaudžiamosios svirtys yra
pasuktos maždaug 50° kampu. Kitaip
eksploatacijos saugumas
neužtikrinamas.
Pastaba
Uždarykite bagažinės duris.

Daiktų laikymo vietos69
Atlenkite numerio plokštelės
laikiklį
Atlenkite numerio plokštelės laikiklį.
Prieš pirmą kartą naudodami
tvirtinimo sistemą gale, pritvirtinkite
numerio plokštelę.
Pedalo švaistiklio nišos
atlenkimas
Lenkite vieno arba abiejų pedalų
švaistiklių nišas aukštyn tol, kol
užsifiksuos įstriža atrama.
Išimkite pedalo švaistiklio stovus iš
pedalo švaistiklio nišų.

70Daiktų laikymo vietos
Tvirtinimo sistemos gale
pritaikymas dviračiui
Paspauskite atkabinimo svirtį ir
ištraukite rato nišas.
Paspauskite atkabinimo svirtį diržo
laikiklyje ir nuimkite diržo laikiklį.
Paruoškite dviratį tvirtinimui
Pastaba
Maksimalus pedalo švaistiklio ilgis – 38,3 mm, plotis – 14,4 mm.
Pasukite kairįjį pedalą (be grandinės)
vertikaliai žemyn. Pedalas kairiojo
pedalo švaistiklyje turi būti
horizontalus.
Priekinis dviračio ratas turi stovėti kairėje.
Galinis dviračio dviračio ratas turi
stovėti dešinėje.
Dviračio pritvirtinimas prie tvirtinimo sistemos gale
