Automobilio priežiūra191
2. Paspauskite fiksavimo auselę irištraukite jungtį.
3. Pasukite lemputės laikiklį pagallaikrodžio rodyklę ir išimkite.
4. Ištraukite lemputę iš lemputėslaikiklio ir įsukite naują.
5. Įstatykite lemputės laikiklį į korpusą ir pasukite ją prieš
laikrodžio rodyklę.
6. Prijunkite jungtį.
7. Pritvirtinkite korpusą.
Prietaisų skydelio
apšvietimas Lemputės turi būti pakeistos
dirbtuvėse.
Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose, kuriuose vairas yra
kairėje, – viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra dešinėje pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.

192Automobilio priežiūra
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

Automobilio priežiūra193Variklio skyriaus saugiklių
dėžutė
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad prisitvirtintų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Nr.Grandinė1Starteris2–3Degalų filtras, aušinimas4Garso signalas530 lizdas6Variklio valdymo modulis, trans‐
misijos valdymo blokas7Rūko žibintas8Variklio aušinimas9Variklio aušinimas10Vakuuminis siurblys11Degimas, pašildymas12Priekinių žibintų išlyginimas13Oro kondicionavimo sistema,
15 lizdas14Transmisijos valdymo blokas15Tolimosios šviesos (dešinėje)16Tolimosios šviesos (kairėje)

194Automobilio priežiūra
Nr.Grandinė17Variklio valdymo modulis18Variklio valdymo modulis,
15 lizdas19Oro pagalvė20Variklio valdymo modulis21Variklio valdymo modulis,
87 lizdasNr.Grandinė22Elektrinis stovėjimo stabdys23Padangų taisymo rinkinys24Degalų siurblys25ABS26Šildomas užpakalinis langas27ABS28Vidinis ventiliatorius29Žiebtuvėlis30Oro kondicionavimo sistema31Elektra valdomas langas
(kairėje)32Elektra valdomas langas (deši‐
nėje)33Veidrodėlio šildymas34ABS35Oro pagalvė

Automobilio priežiūra195Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite daiktų laikymo skyrelį,
suspauskite fiksatorius, nulenkite
daiktų laikymo skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, patraukite dangtelį į viršų
ir nuimkite.
Nr.Grandinė1Radijas2Ekranas, prietaisai, telefonas3Radijas4Užvedimo spynelė, imobilizato‐
rius5Priekinio lango plovimo sistema,
užpakalinio lango plovimo
sistema6Centrinio durų užrakto sistema,
bagažinė7Centrinio durų užrakto sistema

196Automobilio priežiūra
Nr.Grandinė8Ekranas, prietaisai, telefonas9Šildomas vairas10Kairės pusės užpakalinių durų
atrakinimas11Dešinės pusės užpakalinių durų
atrakinimas12Plafono apšvietimas13Lietaus jutiklis, vidinis veidro‐
dėlis, išoriniai veidrodėliai14-Bagažinės skyriaus
saugiklių dėžutė
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
Atkabinkite keturis fiksavimo
skląsčius ir nuimkite gaubtą.

Automobilio priežiūra197
Nr.Grandinė1Prisitaikantys priekiniai žibintai2–3–4–5–6Užpakalinis elektra valdomas
langas (dešinėje)7Prisitaikantys priekiniai žibintai8Priekabos modulis, priekabos
lizdas9Kairioji sėdynė, juosmens
atrama10Užpakalinis elektra valdomas
langas (kairėje)11Automobilio statymo pagalba12Elektra valdoma užuolaida nuo
saulės13–14Šildomos priekinės sėdynėsNr.Grandinė15Priekabos modulis16Dešinioji sėdynė, juosmens atrama17–

198Automobilio priežiūraAutomobilio įrankiai

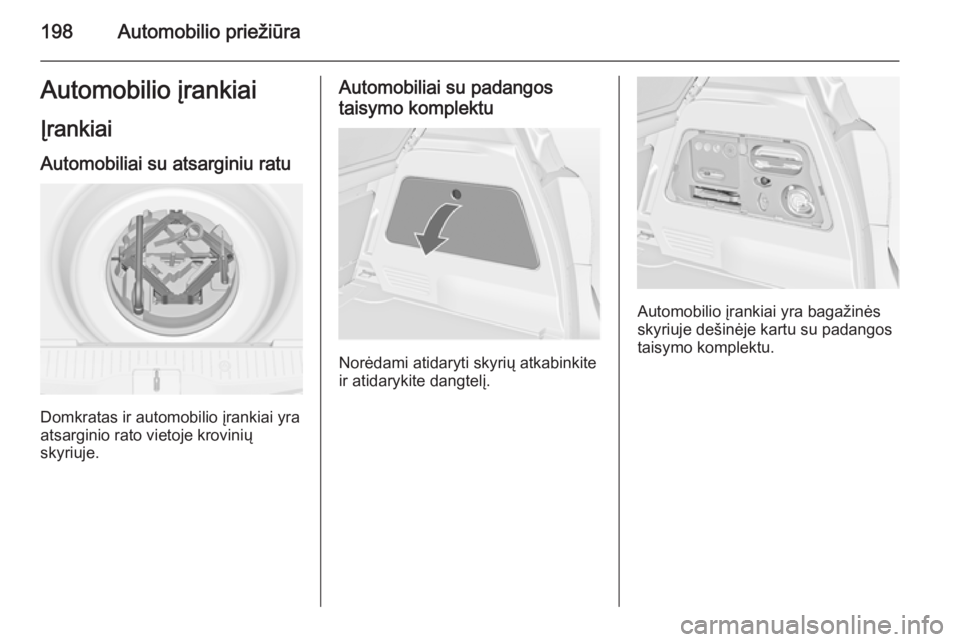

Įrankiai
Automobiliai su atsarginiu ratu
Domkratas ir automobilio įrankiai yra
atsarginio rato vietoje krovinių
skyriuje.
Automobiliai su padangos
taisymo komplektu
Norėdami atidaryti skyrių atkabinkite
ir atidarykite dangtelį.
Automobilio įrankiai yra bagažinės
skyriuje dešinėje kartu su padangos
taisymo komplektu.
