2014.5 OPEL INSIGNIA Manual de Instruções (in Portugues)

Instrumentos, elementos de manuseamento103
Conjunto de instrumentos do nível superior, modo Sport

104Instrumentos, elementos de manuseamento
Conjunto de instrumentos do nível superior, modo Tour

Instrumentos, elementos de manuseamento105Velocímetro
Indica a velocidade do veículo.
Conta-quilómetros
A distância registada total é
apresentada em quilómetros.
Conta-quilómetros parcial
A distância registada desde a última
reposição é apresentada na página
do conta-quilómetros parcial. É
possível seleccionar dois conta-
-quilómetros parciais para diferentes
viagens.
Conjunto de instrumentos do nível
inferior
Seleccionar entra a página W1 e a
página W2 rodando a roda de
regulação na alavanca do indicador
de mudança de direcção.

106Instrumentos, elementos de manuseamento
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva, premir continuamente o
botão de reposição durante alguns
segundos ou premir o botão
SET/CLR na alavanca do indicador
de mudança de direcção.Conjuntos de instrumentos dos níveis médio e superior
Seleccionar a página Viagem A ou
Viagem B na página Info premindo o
botão o no volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva e premir >. Confirmar
premindo 9.Geral
O conta-quilómetros parcial conta até uma distância de 2000 km e depois
reinicia no 0.
Centro de Informação do Condutor
3 118.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações
do motor sejam sempre as mais
baixas possível.Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível

Instrumentos, elementos de manuseamento107
Indica o nível do combustível ou o
nível do gás no depósito, consoante
o modo de funcionamento.
A luz de aviso i ou Y acende-se se
o nível de combustível no depósito
estiver muito baixo. Reabastecer o
veículo imediatamente se piscar.
Durante o funcionamento a gás
liquefeito, o sistema comuta
automaticamente para o
funcionamento a gasolina quando os depósitos de gás estão vazios
3 107.
Nunca deixar o depósito ficar
totalmente vazio.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.Selector de combustível
Premir o botão LPG comuta entre o
funcionamento a gasolina e a gás
liquefeito. O estado do LED 1
mostra o modo de funcionamento
actual.
1 desligado=funcionamento a
gasolina1 acende=funcionamento a
gás liquefeito1 pisca=não é possível
comutar, o depósito
de um dos
combustíveis está
vazioAssim que o depósito de gás
liquefeito estiver vazio, o
funcionamento passa
automaticamente para gasolina até a
ignição ser desligada.
Depois de ligado o motor, o LED 1
está, por vezes, apagado. Se o botão
LPG for pressionado duas vezes
nesta situação, o LED 1 começa a
piscar.
Combustível para funcionamento a
gás liquefeito 3 226.

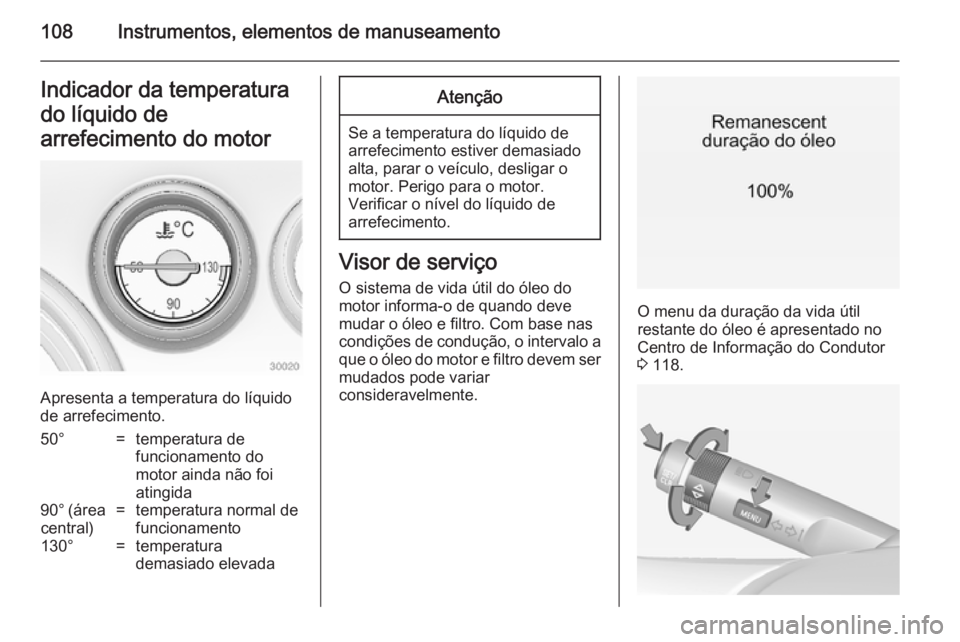

108Instrumentos, elementos de manuseamentoIndicador da temperatura
do líquido de
arrefecimento do motor
Apresenta a temperatura do líquido
de arrefecimento.
50°=temperatura de
funcionamento do
motor ainda não foi
atingida90° (área central)=temperatura normal de
funcionamento130°=temperatura
demasiado elevadaAtenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de vida útil do óleo do
motor informa-o de quando deve
mudar o óleo e filtro. Com base nas
condições de condução, o intervalo a que o óleo do motor e filtro devem ser
mudados pode variar
consideravelmente.
O menu da duração da vida útil
restante do óleo é apresentado no
Centro de Informação do Condutor
3 118.

Instrumentos, elementos de manuseamento109

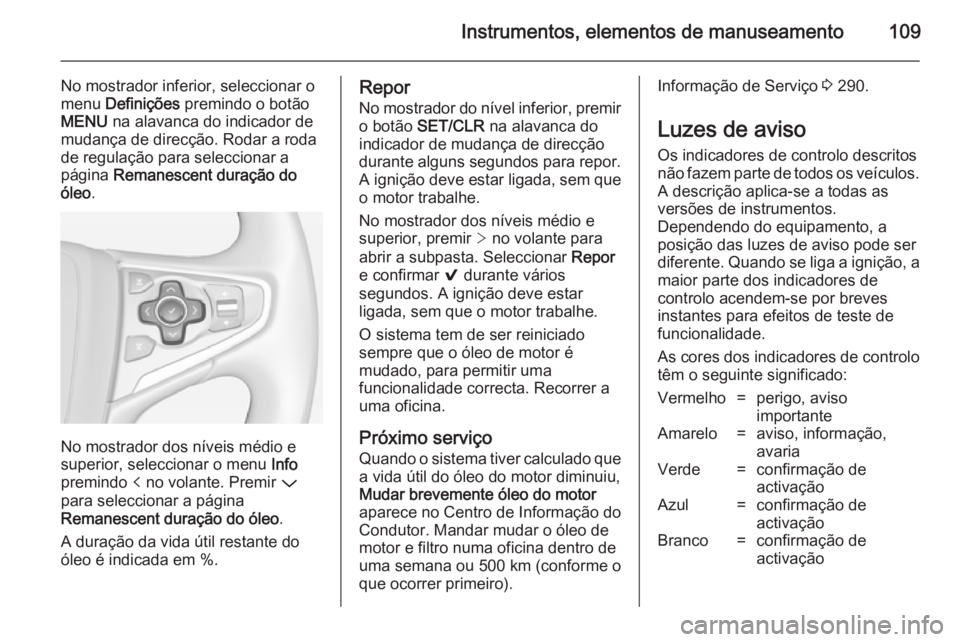

No mostrador inferior, seleccionar o
menu Definições premindo o botão
MENU na alavanca do indicador de
mudança de direcção. Rodar a roda
de regulação para seleccionar a
página Remanescent duração do
óleo .
No mostrador dos níveis médio e
superior, seleccionar o menu Info
premindo p no volante. Premir P
para seleccionar a página
Remanescent duração do óleo .
A duração da vida útil restante do
óleo é indicada em %.
Repor
No mostrador do nível inferior, premir
o botão SET/CLR na alavanca do
indicador de mudança de direcção
durante alguns segundos para repor. A ignição deve estar ligada, sem que
o motor trabalhe.
No mostrador dos níveis médio e
superior, premir > no volante para
abrir a subpasta. Seleccionar Repor
e confirmar 9 durante vários
segundos. A ignição deve estar
ligada, sem que o motor trabalhe.
O sistema tem de ser reiniciado
sempre que o óleo de motor é
mudado, para permitir uma
funcionalidade correcta. Recorrer a
uma oficina.
Próximo serviço Quando o sistema tiver calculado que
a vida útil do óleo do motor diminuiu,
Mudar brevemente óleo do motor
aparece no Centro de Informação do
Condutor. Mandar mudar o óleo de
motor e filtro numa oficina dentro de
uma semana ou 500 km (conforme o
que ocorrer primeiro).Informação de Serviço 3 290.
Luzes de aviso
Os indicadores de controlo descritos não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode ser
diferente. Quando se liga a ignição, a maior parte dos indicadores de
controlo acendem-se por breves
instantes para efeitos de teste de
funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:Vermelho=perigo, aviso
importanteAmarelo=aviso, informação,
avariaVerde=confirmação de
activaçãoAzul=confirmação de
activaçãoBranco=confirmação de
activação

110Instrumentos, elementos de manuseamento
Consultar todas as luzes de aviso nosdiferentes conjuntos de instrumentos
3 100.
Sinal de mudança de
direcção
O acende-se ou pisca a verde.
Acende brevemente
As luzes de presença estão acesas.
Pisca Um sinal de mudança de direcção ou
de aviso de perigo está activado.
Luzes intermitentes rápidas: avaria
do indicador de mudança de direcção ou fusível que lhe está associado,
avaria do indicador de mudança de
direcção no reboque.
Substituição de lâmpada 3 247,
Fusíveis 3 258.
Indicadores de mudança de direcção
3 141.Aviso do cinto de
segurança
Lembrete de cintos nos bancos da frente
X para o banco do condutor acende-
-se ou fica intermitente a vermelho no conjunto de instrumentos.
k para o banco dianteiro do
passageiro acende ou fica
intermitente com cor vermelha na consola central, quando o banco está
ocupado.
Acende
Depois de a ignição ter sido ligada até o cinto de segurança ter sido
colocado.
Intermitente
Depois de ter ligado o motor durante um máximo de 100 segundos até o
cinto de segurança ter sido colocado.Estado dos cintos de segurança
nos bancos traseiros, conjuntode instrumentos do nível inferior X fica intermitente ou acende-se no
Centro de Informação ao Condutor.
Acende
Depois de ligar o motor quando o
cinto de segurança tiver sido
apertado.
Intermitente
Depois de arrancar quando se
apertar o cinto de segurança.
Apertar o cinto de segurança 3 59.
Estado dos cintos de segurança nos bancos traseiros, conjuntosde instrumentos dos níveis
médio e superior
X acende-se a vermelho ou verde ou
cinzento no conjunto de
instrumentos, depois de ligar o motor.
Acende-se a vermelho
Banco ocupado e o cinto de
segurança está desapertado.
