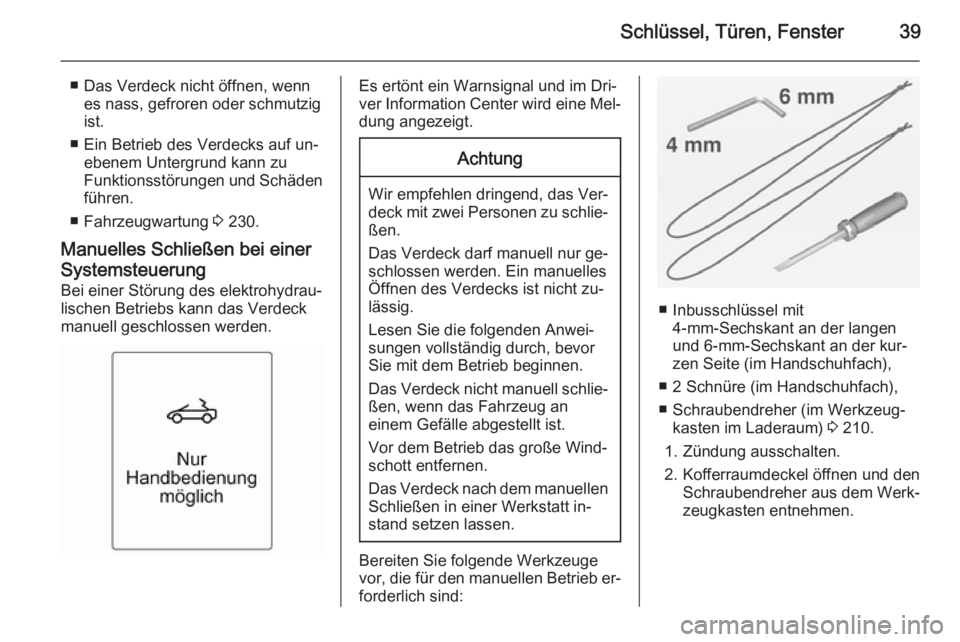

Schlüssel, Türen, Fenster39
■ Das Verdeck nicht öffnen, wennes nass, gefroren oder schmutzig
ist.
■ Ein Betrieb des Verdecks auf un‐ ebenem Untergrund kann zu
Funktionsstörungen und Schäden
führen.
■ Fahrzeugwartung 3 230.
Manuelles Schließen bei einer
Systemsteuerung
Bei einer Störung des elektrohydrau‐
lischen Betriebs kann das Verdeck
manuell geschlossen werden.Es ertönt ein Warnsignal und im Dri‐
ver Information Center wird eine Mel‐ dung angezeigt.Achtung
Wir empfehlen dringend, das Ver‐
deck mit zwei Personen zu schlie‐ ßen.
Das Verdeck darf manuell nur ge‐
schlossen werden. Ein manuelles
Öffnen des Verdecks ist nicht zu‐
lässig.
Lesen Sie die folgenden Anwei‐
sungen vollständig durch, bevor
Sie mit dem Betrieb beginnen.
Das Verdeck nicht manuell schlie‐ ßen, wenn das Fahrzeug an
einem Gefälle abgestellt ist.
Vor dem Betrieb das große Wind‐
schott entfernen.
Das Verdeck nach dem manuellen
Schließen in einer Werkstatt in‐
stand setzen lassen.
Bereiten Sie folgende Werkzeuge
vor, die für den manuellen Betrieb er‐
forderlich sind:
■ Inbusschlüssel mit 4-mm-Sechskant an der langen
und 6-mm-Sechskant an der kur‐
zen Seite (im Handschuhfach),
■ 2 Schnüre (im Handschuhfach),
■ Schraubendreher (im Werkzeug‐ kasten im Laderaum) 3 210.
1. Zündung ausschalten.
2. Kofferraumdeckel öffnen und den Schraubendreher aus dem Werk‐
zeugkasten entnehmen.

40Schlüssel, Türen, Fenster

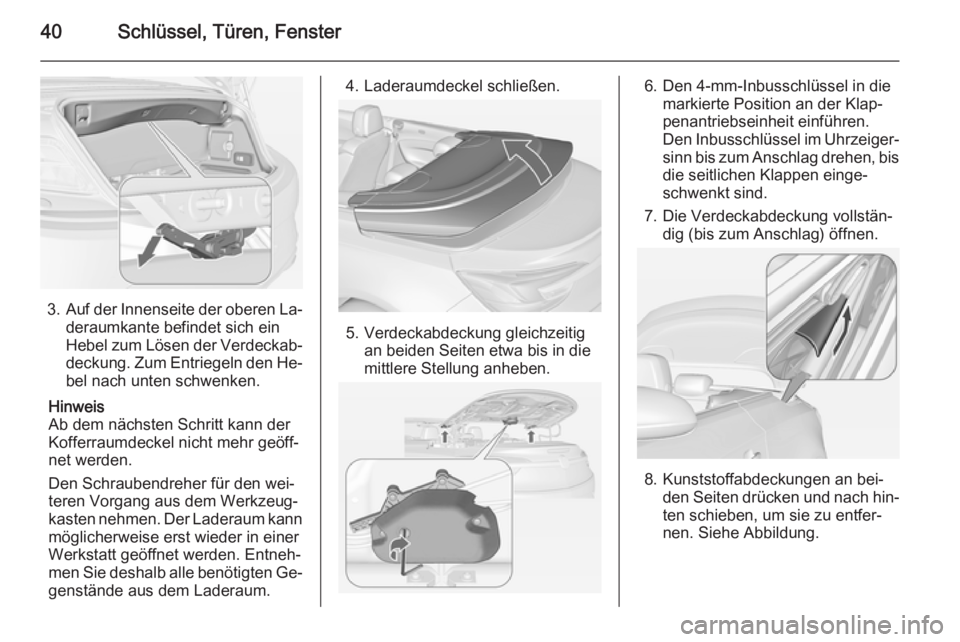

3.Auf der Innenseite der oberen La‐
deraumkante befindet sich ein
Hebel zum Lösen der Verdeckab‐ deckung. Zum Entriegeln den He‐ bel nach unten schwenken.
Hinweis
Ab dem nächsten Schritt kann der
Kofferraumdeckel nicht mehr geöff‐
net werden.
Den Schraubendreher für den wei‐
teren Vorgang aus dem Werkzeug‐
kasten nehmen. Der Laderaum kann
möglicherweise erst wieder in einer
Werkstatt geöffnet werden. Entneh‐
men Sie deshalb alle benötigten Ge‐
genstände aus dem Laderaum.
4. Laderaumdeckel schließen.
5. Verdeckabdeckung gleichzeitig an beiden Seiten etwa bis in die
mittlere Stellung anheben.
6. Den 4-mm-Inbusschlüssel in die markierte Position an der Klap‐
penantriebseinheit einführen.
Den Inbusschlüssel im Uhrzeiger‐
sinn bis zum Anschlag drehen, bis die seitlichen Klappen einge‐
schwenkt sind.
7. Die Verdeckabdeckung vollstän‐ dig (bis zum Anschlag) öffnen.
8. Kunststoffabdeckungen an bei‐den Seiten drücken und nach hin‐ten schieben, um sie zu entfer‐
nen. Siehe Abbildung.

Schlüssel, Türen, Fenster41

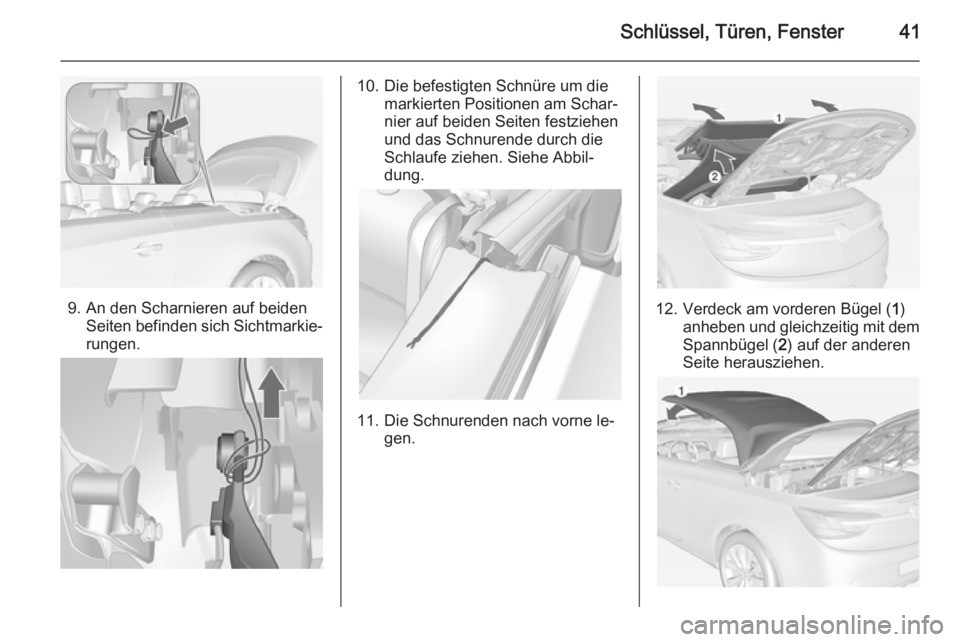

9. An den Scharnieren auf beidenSeiten befinden sich Sichtmarkie‐rungen.
10. Die befestigten Schnüre um die markierten Positionen am Schar‐
nier auf beiden Seiten festziehen
und das Schnurende durch die
Schlaufe ziehen. Siehe Abbil‐
dung.
11. Die Schnurenden nach vorne le‐ gen.
12. Verdeck am vorderen Bügel ( 1)
anheben und gleichzeitig mit dem
Spannbügel ( 2) auf der anderen
Seite herausziehen.

42Schlüssel, Türen, Fenster

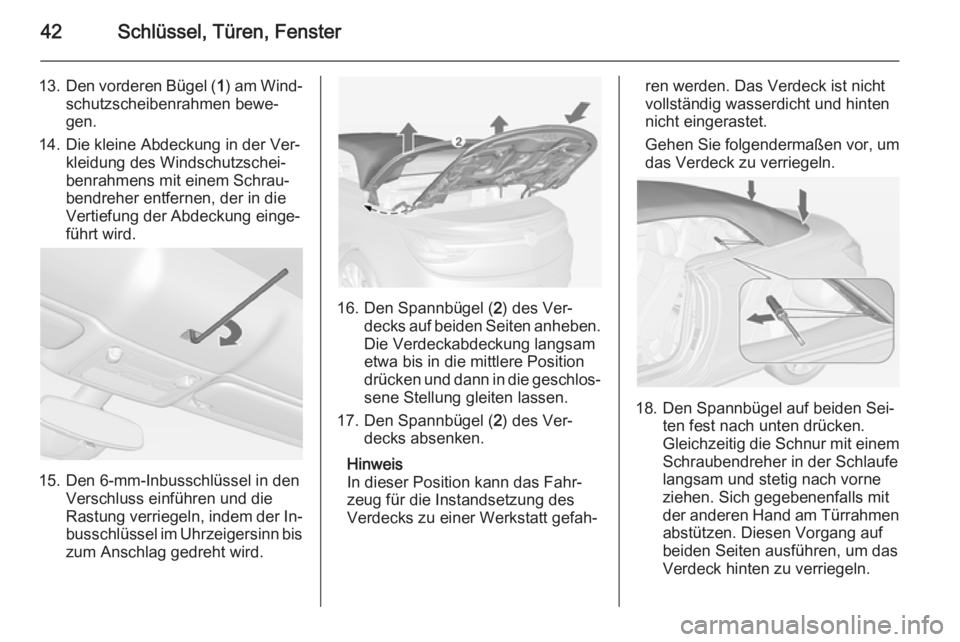

13.Den vorderen Bügel ( 1) am Wind‐
schutzscheibenrahmen bewe‐
gen.
14. Die kleine Abdeckung in der Ver‐ kleidung des Windschutzschei‐
benrahmens mit einem Schrau‐
bendreher entfernen, der in die
Vertiefung der Abdeckung einge‐
führt wird.
15. Den 6-mm-Inbusschlüssel in den Verschluss einführen und die
Rastung verriegeln, indem der In‐ busschlüssel im Uhrzeigersinn bis
zum Anschlag gedreht wird.
16. Den Spannbügel ( 2) des Ver‐
decks auf beiden Seiten anheben. Die Verdeckabdeckung langsam
etwa bis in die mittlere Position
drücken und dann in die geschlos‐
sene Stellung gleiten lassen.
17. Den Spannbügel ( 2) des Ver‐
decks absenken.
Hinweis
In dieser Position kann das Fahr‐
zeug für die Instandsetzung des
Verdecks zu einer Werkstatt gefah‐
ren werden. Das Verdeck ist nicht
vollständig wasserdicht und hinten
nicht eingerastet.
Gehen Sie folgendermaßen vor, um das Verdeck zu verriegeln.
18. Den Spannbügel auf beiden Sei‐ ten fest nach unten drücken.
Gleichzeitig die Schnur mit einem Schraubendreher in der Schlaufe
langsam und stetig nach vorne
ziehen. Sich gegebenenfalls mit
der anderen Hand am Türrahmen
abstützen. Diesen Vorgang auf
beiden Seiten ausführen, um das
Verdeck hinten zu verriegeln.

Schlüssel, Türen, Fenster43

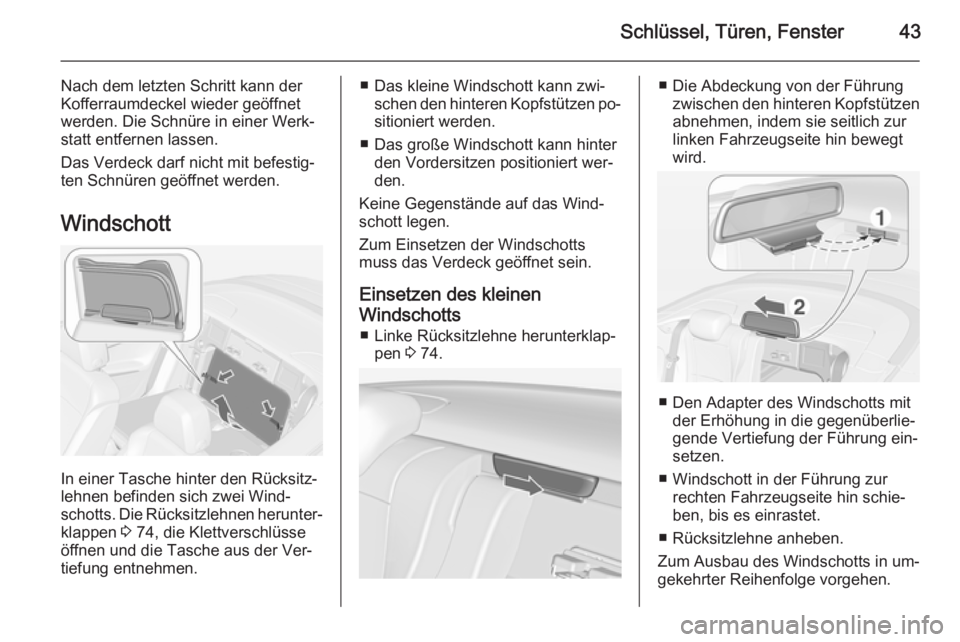

Nach dem letzten Schritt kann der
Kofferraumdeckel wieder geöffnet
werden. Die Schnüre in einer Werk‐ statt entfernen lassen.
Das Verdeck darf nicht mit befestig‐
ten Schnüren geöffnet werden.
Windschott
In einer Tasche hinter den Rücksitz‐
lehnen befinden sich zwei Wind‐
schotts. Die Rücksitzlehnen herunter‐
klappen 3 74, die Klettverschlüsse
öffnen und die Tasche aus der Ver‐
tiefung entnehmen.
■ Das kleine Windschott kann zwi‐ schen den hinteren Kopfstützen po‐
sitioniert werden.
■ Das große Windschott kann hinter den Vordersitzen positioniert wer‐
den.
Keine Gegenstände auf das Wind‐
schott legen.
Zum Einsetzen der Windschotts
muss das Verdeck geöffnet sein.
Einsetzen des kleinen
Windschotts ■ Linke Rücksitzlehne herunterklap‐ pen 3 74.■ Die Abdeckung von der Führung
zwischen den hinteren Kopfstützenabnehmen, indem sie seitlich zur
linken Fahrzeugseite hin bewegt
wird.
■ Den Adapter des Windschotts mit der Erhöhung in die gegenüberlie‐
gende Vertiefung der Führung ein‐
setzen.
■ Windschott in der Führung zur rechten Fahrzeugseite hin schie‐
ben, bis es einrastet.
■ Rücksitzlehne anheben.
Zum Ausbau des Windschotts in um‐
gekehrter Reihenfolge vorgehen.

44Schlüssel, Türen, Fenster

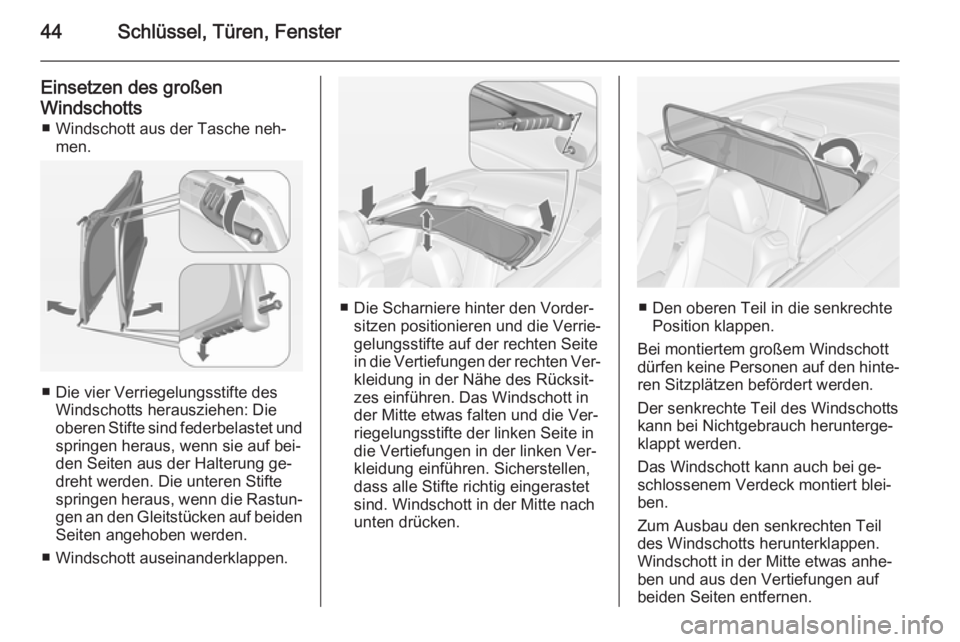

Einsetzen des großen
Windschotts ■ Windschott aus der Tasche neh‐ men.
■ Die vier Verriegelungsstifte desWindschotts herausziehen: Die
oberen Stifte sind federbelastet und
springen heraus, wenn sie auf bei‐
den Seiten aus der Halterung ge‐
dreht werden. Die unteren Stifte
springen heraus, wenn die Rastun‐ gen an den Gleitstücken auf beidenSeiten angehoben werden.
■ Windschott auseinanderklappen.
■ Die Scharniere hinter den Vorder‐ sitzen positionieren und die Verrie‐
gelungsstifte auf der rechten Seite
in die Vertiefungen der rechten Ver‐
kleidung in der Nähe des Rücksit‐
zes einführen. Das Windschott in
der Mitte etwas falten und die Ver‐
riegelungsstifte der linken Seite in
die Vertiefungen in der linken Ver‐
kleidung einführen. Sicherstellen,
dass alle Stifte richtig eingerastet
sind. Windschott in der Mitte nach
unten drücken.■ Den oberen Teil in die senkrechte Position klappen.
Bei montiertem großem Windschott
dürfen keine Personen auf den hinte‐
ren Sitzplätzen befördert werden.
Der senkrechte Teil des Windschotts
kann bei Nichtgebrauch herunterge‐
klappt werden.
Das Windschott kann auch bei ge‐
schlossenem Verdeck montiert blei‐ ben.
Zum Ausbau den senkrechten Teil
des Windschotts herunterklappen.
Windschott in der Mitte etwas anhe‐
ben und aus den Vertiefungen auf
beiden Seiten entfernen.

Schlüssel, Türen, Fenster45

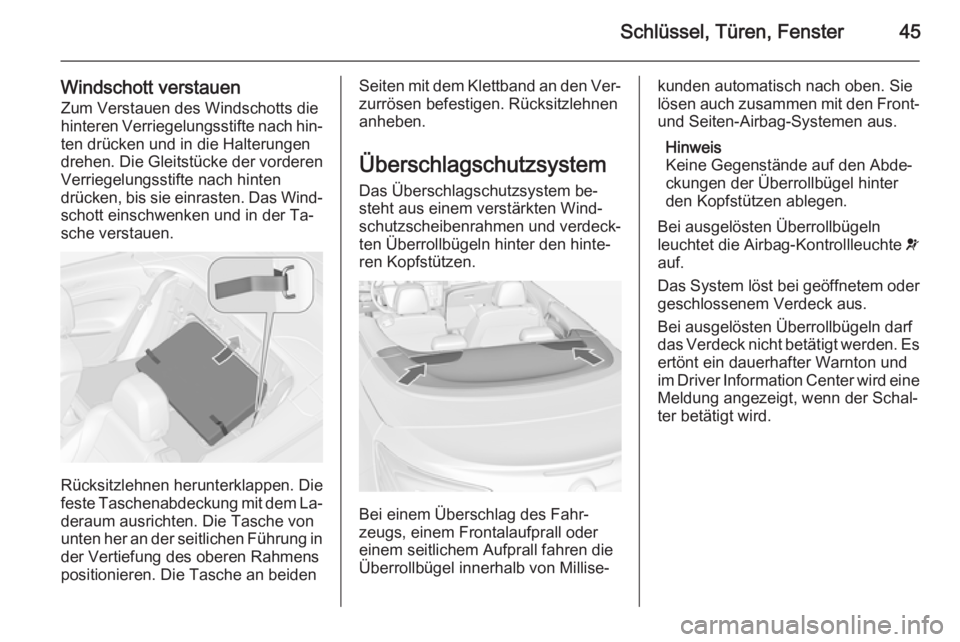

Windschott verstauenZum Verstauen des Windschotts die
hinteren Verriegelungsstifte nach hin‐
ten drücken und in die Halterungen
drehen. Die Gleitstücke der vorderen
Verriegelungsstifte nach hinten
drücken, bis sie einrasten. Das Wind‐ schott einschwenken und in der Ta‐
sche verstauen.
Rücksitzlehnen herunterklappen. Die
feste Taschenabdeckung mit dem La‐ deraum ausrichten. Die Tasche von
unten her an der seitlichen Führung in
der Vertiefung des oberen Rahmens
positionieren. Die Tasche an beiden
Seiten mit dem Klettband an den Ver‐
zurrösen befestigen. Rücksitzlehnen
anheben.
ÜberschlagschutzsystemDas Überschlagschutzsystem be‐
steht aus einem verstärkten Wind‐
schutzscheibenrahmen und verdeck‐
ten Überrollbügeln hinter den hinte‐
ren Kopfstützen.
Bei einem Überschlag des Fahr‐
zeugs, einem Frontalaufprall oder
einem seitlichem Aufprall fahren die
Überrollbügel innerhalb von Millise‐
kunden automatisch nach oben. Sie
lösen auch zusammen mit den Front-
und Seiten-Airbag-Systemen aus.
Hinweis
Keine Gegenstände auf den Abde‐
ckungen der Überrollbügel hinter
den Kopfstützen ablegen.
Bei ausgelösten Überrollbügeln
leuchtet die Airbag-Kontrollleuchte v
auf.
Das System löst bei geöffnetem oder
geschlossenem Verdeck aus.
Bei ausgelösten Überrollbügeln darf
das Verdeck nicht betätigt werden. Es ertönt ein dauerhafter Warnton und
im Driver Information Center wird eine Meldung angezeigt, wenn der Schal‐
ter betätigt wird.

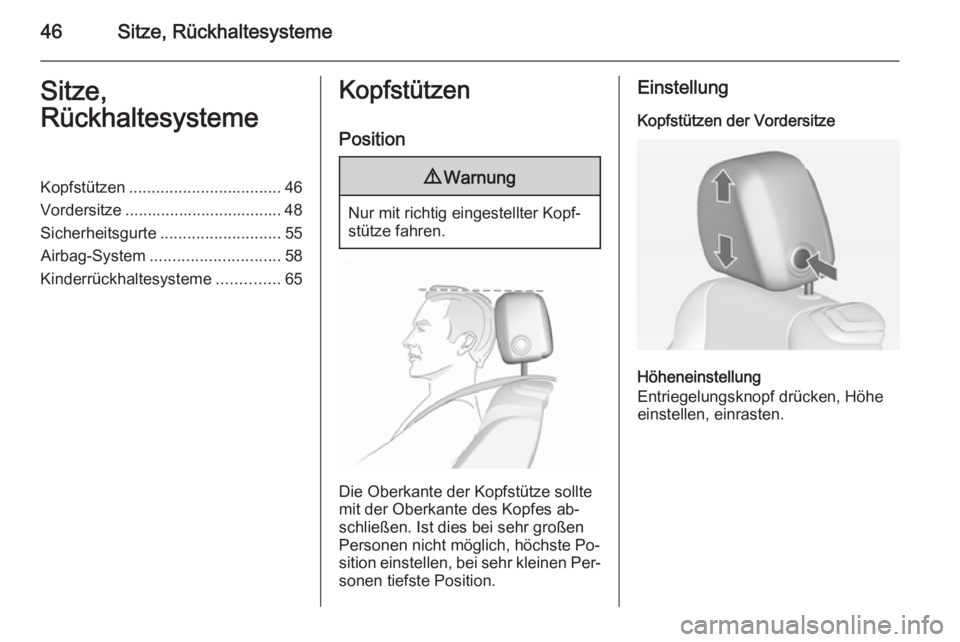

46Sitze, RückhaltesystemeSitze,
RückhaltesystemeKopfstützen .................................. 46
Vordersitze ................................... 48
Sicherheitsgurte ........................... 55
Airbag-System ............................. 58
Kinderrückhaltesysteme ..............65Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte
mit der Oberkante des Kopfes ab‐ schließen. Ist dies bei sehr großen
Personen nicht möglich, höchste Po‐
sition einstellen, bei sehr kleinen Per‐ sonen tiefste Position.
Einstellung
Kopfstützen der Vordersitze
Höheneinstellung
Entriegelungsknopf drücken, Höhe
einstellen, einrasten.
