2014.5 OPEL ASTRA J Priručnik za vlasnika (in Croatian)

Njega vozila247
2. Iznutra rukom odvijte plastičnupričvrsnu maticu.
3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.
4. Kabel odspojite s držača.
5. Odspojite konektor ožičenja od držača sijalice.
6.Odvijačem odvijte tri vijka i skinite
nosač žarulje sa sklopa svjetla.
7. Uklonite i zamijenite žarulji izvlačenjem ili guranjem žarulje u
utičnicu i okretanjem u smjeru
suprotnom od kazaljki na satu:
Stražnje svjetlo ( 1)
Svjetlo kočenja ( 2)
Pokazivač smjera ( 3)
8. Umetnite držač sijalice u sklop stražnjeg svjetla i učvrstite ga
vijcima. Spojite konektor ožičenja
i pritisnite kabel u držač. Postavite
sklop svjetla s pričvrsnim zaticima u utore na karoseriji i zategnite
sigurnosnu maticu iz prtljažnog
prostora.

248Njega vozila
Zatvorite i učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite poklopac i oba ukrasna poklopca
na dotičnoj strani.
2. Odvijte i uklonite tri vijka.
3. Uklonite sklop svjetla. Pazite da kanal kabela ostane u položaju.
4. Pritisnite osigurač i uklonite držač
žarulje iz sklopa svjetla.
5. Uklonite i zamijenite žarulji izvlačenjem ili guranjem žarulje u
utičnicu i okretanjem u smjeru
suprotnom od kazaljki na satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
6. Držač sijalice umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijke iz unutrašnjosti.
Pričvrstite sve pokrove.
Kombi limuzina s 4 vrata
1. Uklonite poklopac na dotičnoj strani.

Njega vozila249
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
4. Odvojite utikač ožičenja od držača žarulje.
5. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
6. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Spojite priključak ožičenja.
Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji i zategnite sigurnosne
matice iz prtljažnog prostora.
Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Otvorite prtljažnik i uklonite pokrov na odgovarajućoj strani.

250Njega vozila
2. Uklonite držač žarulje tako štoćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo za vožnju unatrag ( 2) ovisno o
strani.
3. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Postavite pokrov.
Sports Tourer
1. Na lijevoj strani, preklopite zaslon
i skinite.
2. Uklonite poklopac na dotičnoj strani.
3. Odvijte rukom dvije plastičnematice koje se unutra nalaze.

Njega vozila251
4. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
5. Odvojite utikač ožičenja od držača žarulje.
6. Uklonite držač žarulje tako što ćete ga okrenuti u smjeru
suprotnom od kazaljki na satu i
zamijenite žarulju izvlačenjem ili
guranjem žarulje u utičnicu i
okretanjem u smjeru suprotnom
od kazaljki na satu:
Stražnja svjetla ( 1 + 2)
Pokazivač smjera ( 3)
Svjetlo kočenja ( 4)
7. Spojite konektor ožičenja i
pritisnite kabel u držač. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na karoseriji i zategnite
sigurnosne matice iz prtljažnog
prostora. Postavite pokrov.
Tijekom sastavljanja, pritisnite
prirubnicu s lijeve strane u
gumene manžete za postizanje
potpune sile zadržavanja.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite ukrasne poklopce na
odgovarajućoj strani.
2. Odvijte i uklonite vijke.
3. Skinite sklop stražnjeg svjetla i odvojite utikač ožičenja od
nosača žarulje.

252Njega vozila
4. Uklonite držač žarulje tako štoćete ga okrenuti u smjeru
suprotnom od kazaljki na satu i
zamijenite žarulju izvlačenjem ili
guranjem žarulje u utičnicu i
okretanjem u smjeru suprotnom
od kazaljki na satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
5. Postavite sklop svjetla na vrata prtljažnika i zategnite vijke izunutrašnjosti. Pričvrstite sve
pokrove.Stražnje svjetlo za maglu ili svjetlo za vožnju unatrag ( 2), ovisno o strani,
mogu se zamijeniti kroz poklopac na
vratima prtljažnika bez skidanja
sklopa svjetla: uklonite poklopac,
okrenite držač žarulje i zamijenite
žarulju okrećući je u smjeru
suprotnom od kazaljki na satu.Dvovolumen s 3 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.

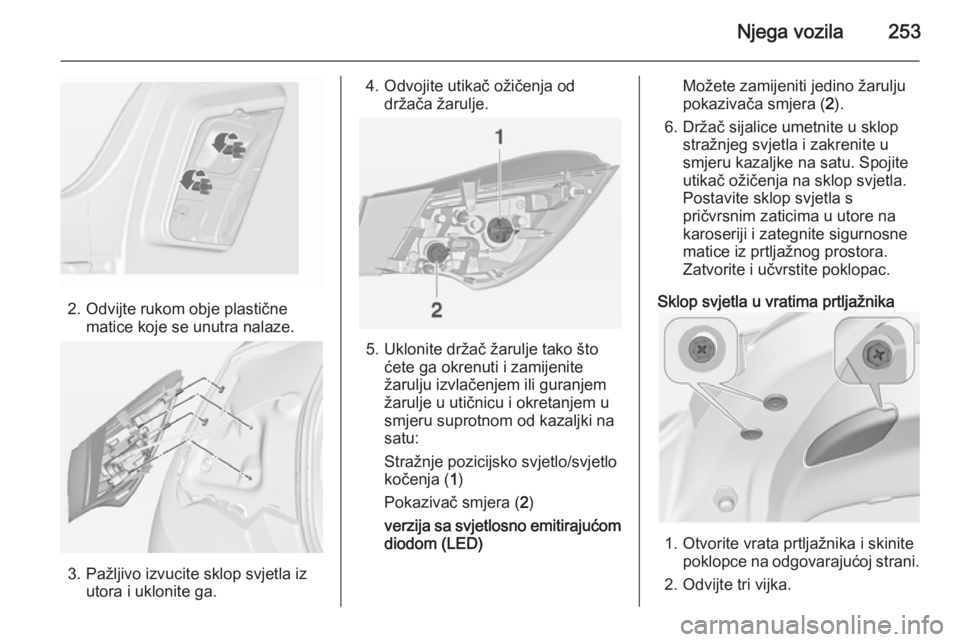

Njega vozila253
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Odvojite utikač ožičenja oddržača žarulje.
5. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
verzija sa svjetlosno emitirajućom diodom (LED)
Možete zamijeniti jedino žaruljupokazivača smjera ( 2).
6. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Spojite
utikač ožičenja na sklop svjetla.
Postavite sklop svjetla s pričvrsnim zaticima u utore na
karoseriji i zategnite sigurnosne
matice iz prtljažnog prostora.
Zatvorite i učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite poklopce na odgovarajućoj strani.
2. Odvijte tri vijka.

254Njega vozila
3. Skinite sklop stražnjeg svjetla svrata prtljažnika.
4. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
( 2 ) (samo jedna strana)
verzija sa svjetlosno emitirajućom diodom (LED)
Mogu se zamijeniti samo stražnje
svjetlo za maglu ili svjetlo za
vožnju unatrag ( 2), ovisno o
strani.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Postavite
sklop stražnjeg svjetla na vrata
prtljažnika i zategnite vijke. Pričvrstite sve pokrove.
Bočni pokazivači smjera
Dvovolumen s 3 vrata
Za zamjenu žarulje skinite kućište
svjetla:1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
