2014.5 OPEL ASTRA J Priručnik za vlasnika (in Croatian)

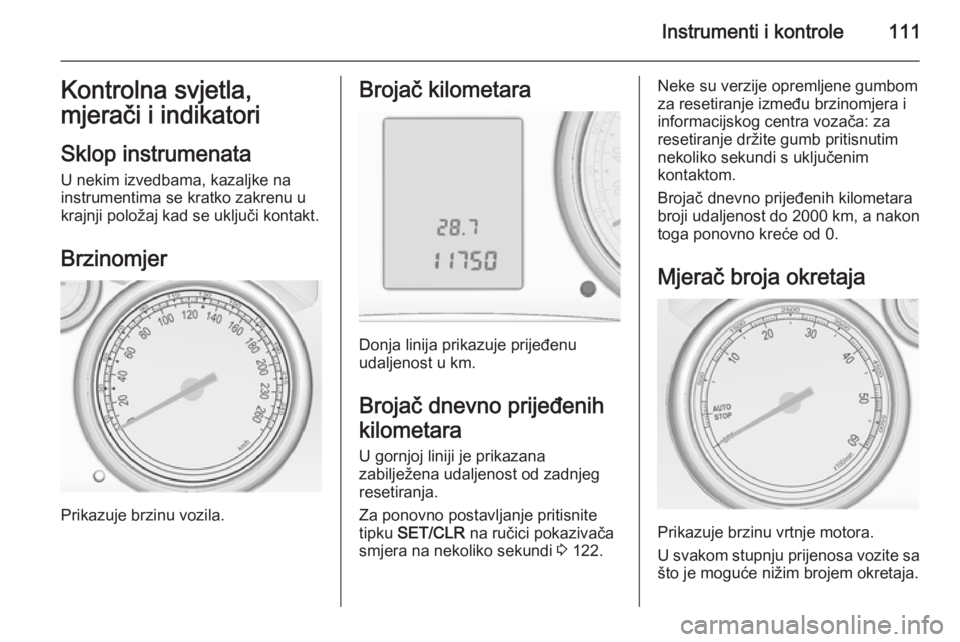

Instrumenti i kontrole111Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Donja linija prikazuje prijeđenu
udaljenost u km.
Brojač dnevno prijeđenih
kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg resetiranja.
Za ponovno postavljanje pritisnite
tipku SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 122.
Neke su verzije opremljene gumbom
za resetiranje između brzinomjera i
informacijskog centra vozača: za
resetiranje držite gumb pritisnutim
nekoliko sekundi s uključenim
kontaktom.
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon
toga ponovno kreće od 0.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.

112Instrumenti i kontroleOprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku ovisno o načinu rada.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Za vrijeme rada na tekući plin sustav
se automatski prebacuje na rad na
benzin kad se spremnici plina
isprazne 3 112.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir goriva
Pritisnite gumb LPG za prebacivanje
između rada na benzin i tekući plin.
LED 1 lampica pokazuje trenutni
način rada.
1 isključeno=rad s benzinom1 svijetli=rad s tekućim
plinom1 treperi=prebacivanje nije
moguće, ponestalo
je jedne vrste
goriva
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin sve dok se kontakt ne
isključi.
Gorivo za rad s tekućim plinom
3 217.

Instrumenti i kontrole113Mjerač temperatura
rashladnog sredstva
motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo
područje=radna temperatura
motora još nije
postignutasrednje
područje=normalna radna
temperaturadesno
područje=temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Na zaslonu visoke razine ili
kombinirane visoke razine opreme,
preostali vijek trajanja ulja je prikazan
u Vehicle Information Menu
(Informacijski izbornik vozila) .
Na zaslonu na sredini, preostali vijek
trajanja motornog ulja prikazan je
kontrolnim svjetlom I, dakle,
kontakt mora biti uključen, ali motor
ne smije raditi.
Izbornik i funkcija se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Za prikaz preostalog vijeka motornog
ulja:

114Instrumenti i kontrole
Pritisnite MENU tipku za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) :
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Pritisnite SET/CLR prekidač za
resetiranje. Radi toga paljenje mora
biti uključeno, s ugašenim motorom.
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruke Change Engine
Oil Soon (Ubrzo promijenite ulje) ili
kod upozorenja. Obratite se radionici
unutar jednog tjedna ili 500 km (što se
prije dogodi) radi zamjene motornog
ulja i filtera.
Informacijski centar vozača 3 122.
Servisne informacije 3 291.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi, većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni
podsjetnikžuta=upozorenje, informacija,
greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja

Instrumenti i kontrole115
Kontrolna svjetla na sklopu instrumenata

116Instrumenti i kontrole
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 237, Osigurači
3 257.
Pokazivači smjera 3 151.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za sjedalo suvozača svijetli ili
treperi crveno, kada je sjedalo
zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.Zračni jastuci i zatezači
pojaseva v svijetli crveno.
Pri uključivanju paljenja, kontrolna
lampica će svijetliti otprilike
4 sekunde . Ukoliko ne svijetli ili se ne
ugasi nakon 4 sekunde ili svijetli za
vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 50,
3 53.

Instrumenti i kontrole117Deaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli pribl- 60 sekundi nakon što je
uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 56.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.Ubrzo servisiraj vozilo
g svijetli žuto.
Dodatno se prikazuje poruka
upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 130.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 234.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 179.
Upotreba papučice
- svijetli ili treperi žuto.

118Instrumenti i kontrole
SvijetliMorate pritisnuti papučicu kočnice za
otpuštanje električne parkirne
kočnice 3 179.
Papučicu spojke treba pritisnuti kako bi se motor pokrenuo u načinu rada Autostop. Sustav stop-start 3 170.
Treperi
Papučicu spojke treba pritisnuti za
glavno pokretanje motora 3 19,
3 169.
Kod nekih izvedbi, poruka o potrebnoj
upotrebi papučice prikazuje se na
informacijskom zaslonu za vozača
3 130.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli Električna parkirna kočnica ja
zategnuta 3 179.Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirne
kočnice
j svijetli ili treperi žuto.
Svijetli Električna parkirna kočnica radi sa
smanjenim performansama 3 179.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 179.
Viši stupanj
[ svijetli zeleno kao kontrolno svjetlo
ili se prikazuje kao simbol na
informacijskom centru vozača sa
zaslonom visoke klase opreme ili
kombiniranim zaslonom visoke klase
