Page 265 of 341

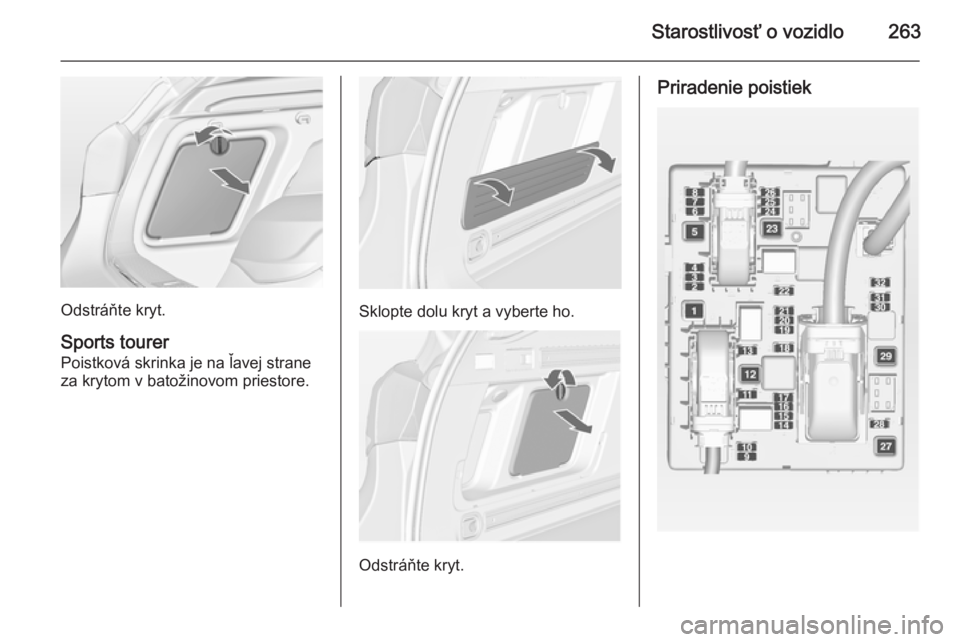

Starostlivosť o vozidlo263
Odstráňte kryt.Sports tourer
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.Sklopte dolu kryt a vyberte ho.
Odstráňte kryt.
Priradenie poistiek
Page 266 of 341

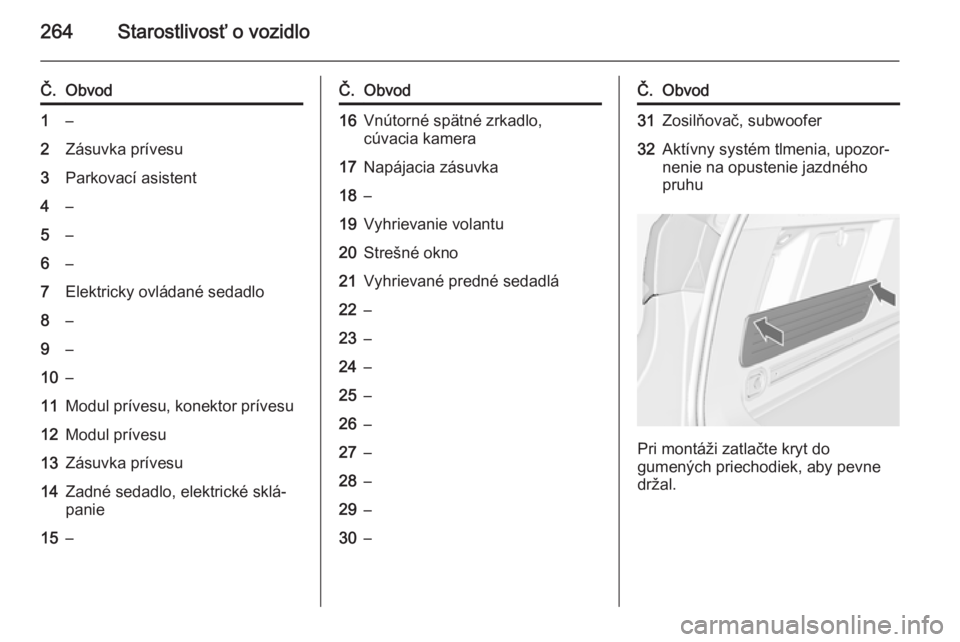

264Starostlivosť o vozidlo
Č.Obvod1–2Zásuvka prívesu3Parkovací asistent4–5–6–7Elektricky ovládané sedadlo8–9–10–11Modul prívesu, konektor prívesu12Modul prívesu13Zásuvka prívesu14Zadné sedadlo, elektrické sklá‐
panie15–Č.Obvod16Vnútorné spätné zrkadlo,
cúvacia kamera17Napájacia zásuvka18–19Vyhrievanie volantu20Strešné okno21Vyhrievané predné sedadlá22–23–24–25–26–27–28–29–30–Č.Obvod31Zosilňovač, subwoofer32Aktívny systém tlmenia, upozor‐
nenie na opustenie jazdného
pruhu
Pri montáži zatlačte kryt do
gumených priechodiek, aby pevne
držal.
Page 267 of 341

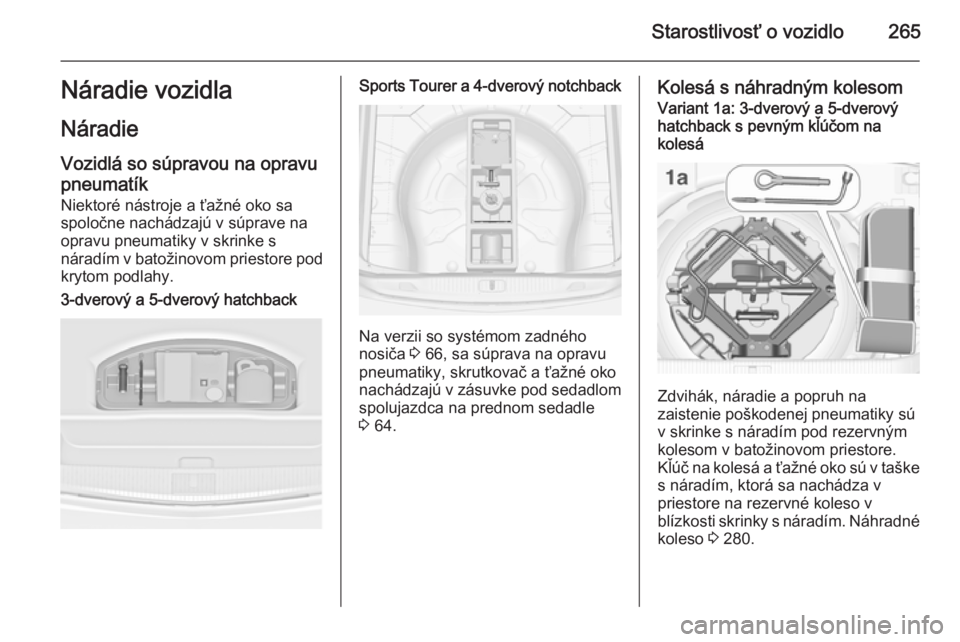

Starostlivosť o vozidlo265Náradie vozidla
Náradie
Vozidlá so súpravou na opravu
pneumatík Niektoré nástroje a ťažné oko sa
spoločne nachádzajú v súprave na
opravu pneumatiky v skrinke s
náradím v batožinovom priestore pod krytom podlahy.3-dverový a 5-dverový hatchbackSports Tourer a 4-dverový notchback
Na verzii so systémom zadného
nosiča 3 66, sa súprava na opravu
pneumatiky, skrutkovač a ťažné oko nachádzajú v zásuvke pod sedadlom
spolujazdca na prednom sedadle
3 64.
Kolesá s náhradným kolesomVariant 1a: 3-dverový a 5-dverový
hatchback s pevným kľúčom na
kolesá
Zdvihák, náradie a popruh na
zaistenie poškodenej pneumatiky sú
v skrinke s náradím pod rezervným
kolesom v batožinovom priestore. Kľúč na kolesá a ťažné oko sú v taške s náradím, ktorá sa nachádza v
priestore na rezervné koleso v
blízkosti skrinky s náradím. Náhradné
koleso 3 280.
Page 268 of 341

266Starostlivosť o vozidlo

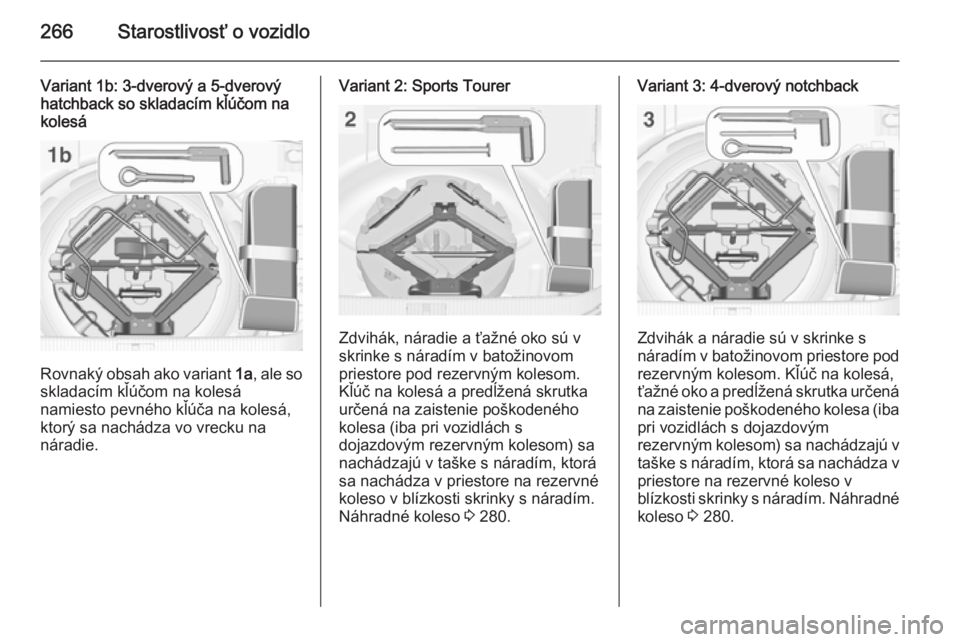

Variant 1b: 3-dverový a 5-dverový
hatchback so skladacím kľúčom na
kolesá
Rovnaký obsah ako variant 1a, ale so
skladacím kľúčom na kolesá
namiesto pevného kľúča na kolesá,
ktorý sa nachádza vo vrecku na
náradie.
Variant 2: Sports Tourer
Zdvihák, náradie a ťažné oko sú v
skrinke s náradím v batožinovom priestore pod rezervným kolesom.
Kľúč na kolesá a predĺžená skrutka
určená na zaistenie poškodeného
kolesa (iba pri vozidlách s
dojazdovým rezervným kolesom) sa
nachádzajú v taške s náradím, ktorá
sa nachádza v priestore na rezervné
koleso v blízkosti skrinky s náradím.
Náhradné koleso 3 280.
Variant 3: 4-dverový notchback
Zdvihák a náradie sú v skrinke s
náradím v batožinovom priestore pod rezervným kolesom. Kľúč na kolesá,
ťažné oko a predĺžená skrutka určená na zaistenie poškodeného kolesa (ibapri vozidlách s dojazdovým
rezervným kolesom) sa nachádzajú v taške s náradím, ktorá sa nachádza v
priestore na rezervné koleso v
blízkosti skrinky s náradím. Náhradné koleso 3 280.
Page 269 of 341

Starostlivosť o vozidlo267Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly, a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa
uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť jazdy pri teplotách
nižších ako 7 °C a mali by sa preto
používať na všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Verzia OPC: Pneumatiky veľkosti
235/45 R18 sú povolené len ako
zimné pneumatiky.Označenie pneumatík
Napr. 215/60 R 16 95 H215=Šírka pneumatiky, mm60=Profilové číslo (pomer výšky
pneumatiky k šírke), %R=Typ pneumatiky: RadialRF=Typ: RunFlat16=Priemer kolesa, palce95=Index záťaže, napr. 95
zodpovedá 690 kgH=Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q=až do 160 km/hS=až do 180 km/hT=až do 190 km/hH=až do 210 km/hV=až do 240 km/hW=až do 270 km/h
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na náhradné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.
Tlak vzduchu v pneumatikách
3 317 a na štítku na ráme ľavých
alebo pravých predných dverí.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platia rovnako pre letné
ako aj zimné pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Page 270 of 341

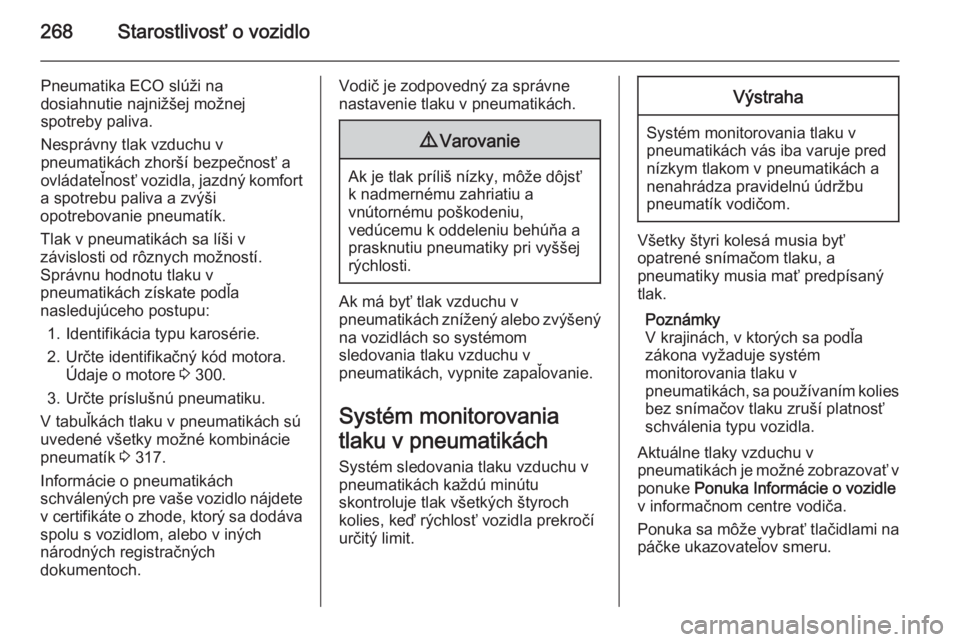

268Starostlivosť o vozidlo
Pneumatika ECO slúži na
dosiahnutie najnižšej možnej
spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort
a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
1. Identifikácia typu karosérie.
2. Určte identifikačný kód motora. Údaje o motore 3 300.
3. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú uvedené všetky možné kombinácie
pneumatík 3 317.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete v certifikáte o zhode, ktorý sa dodávaspolu s vozidlom, alebo v iných
národných registračných
dokumentoch.Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
Ak má byť tlak vzduchu v
pneumatikách znížený alebo zvýšený
na vozidlách so systémom
sledovania tlaku vzduchu v
pneumatikách, vypnite zapaľovanie.
Systém monitorovania
tlaku v pneumatikách Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch
kolies, keď rýchlosť vozidla prekročí
určitý limit.
Výstraha
Systém monitorovania tlaku v
pneumatikách vás iba varuje pred nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
schválenia typu vozidla.
Aktuálne tlaky vzduchu v
pneumatikách je možné zobrazovať v ponuke Ponuka Informácie o vozidle
v informačnom centre vodiča.
Ponuka sa môže vybrať tlačidlami na
páčke ukazovateľov smeru.
Page 271 of 341

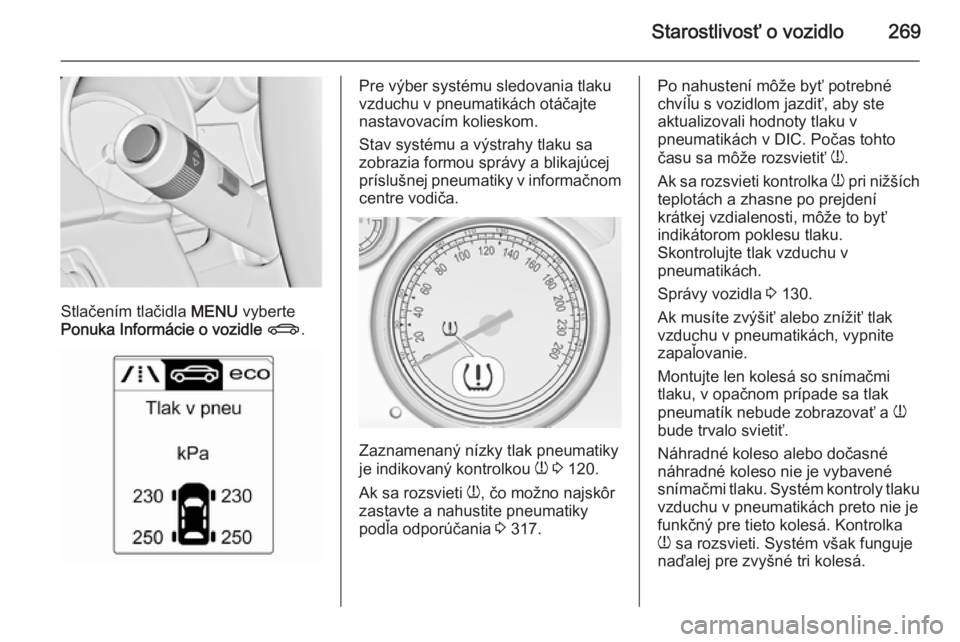

Starostlivosť o vozidlo269
Stlačením tlačidla MENU vyberte
Ponuka Informácie o vozidle X .
Pre výber systému sledovania tlaku
vzduchu v pneumatikách otáčajte
nastavovacím kolieskom.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a blikajúcej
príslušnej pneumatiky v informačnom centre vodiča.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 120.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 317.
Po nahustení môže byť potrebné
chvíľu s vozidlom jazdiť, aby ste
aktualizovali hodnoty tlaku v
pneumatikách v DIC. Počas tohto
času sa môže rozsvietiť w.
Ak sa rozsvieti kontrolka w pri nižších
teplotách a zhasne po prejdení
krátkej vzdialenosti, môže to byť
indikátorom poklesu tlaku.
Skontrolujte tlak vzduchu v
pneumatikách.
Správy vozidla 3 130.
Ak musíte zvýšiť alebo znížiť tlak
vzduchu v pneumatikách, vypnite zapaľovanie.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Náhradné koleso alebo dočasné náhradné koleso nie je vybavené
snímačmi tlaku. Systém kontroly tlaku vzduchu v pneumatikách preto nie je
funkčný pre tieto kolesá. Kontrolka
w sa rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.
Page 272 of 341

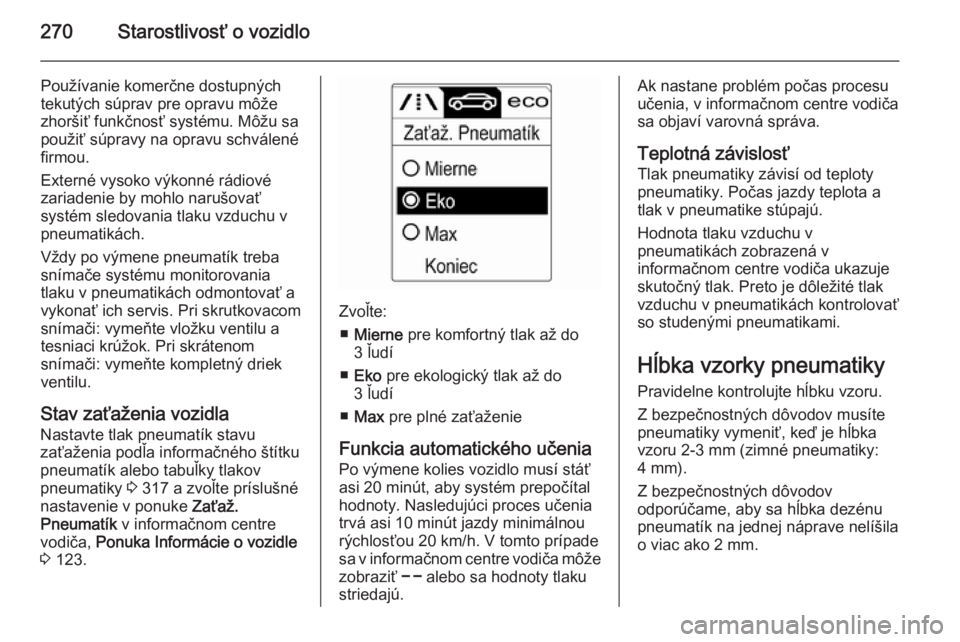

270Starostlivosť o vozidlo
Používanie komerčne dostupných
tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.
Externé vysoko výkonné rádiové
zariadenie by mohlo narušovať
systém sledovania tlaku vzduchu v
pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania
tlaku v pneumatikách odmontovať a
vykonať ich servis. Pri skrutkovacom
snímači: vymeňte vložku ventilu a
tesniaci krúžok. Pri skrátenom
snímači: vymeňte kompletný driek
ventilu.
Stav zaťaženia vozidla Nastavte tlak pneumatík stavu
zaťaženia podľa informačného štítku
pneumatík alebo tabuľky tlakov
pneumatiky 3 317 a zvoľte príslušné
nastavenie v ponuke Zaťaž.
Pneumatík v informačnom centre
vodiča, Ponuka Informácie o vozidle
3 123.
Zvoľte:
■ Mierne pre komfortný tlak až do
3 ľudí
■ Eko pre ekologický tlak až do
3 ľudí
■ Max pre plné zaťaženie
Funkcia automatického učenia
Po výmene kolies vozidlo musí stáť asi 20 minút, aby systém prepočítal
hodnoty. Nasledujúci proces učenia
trvá asi 10 minút jazdy minimálnou
rýchlosťou 20 km/h. V tomto prípade
sa v informačnom centre vodiča môže
zobraziť $ alebo sa hodnoty tlaku
striedajú.
Ak nastane problém počas procesu
učenia, v informačnom centre vodiča
sa objaví varovná správa.
Teplotná závislosťTlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak. Preto je dôležité tlak
vzduchu v pneumatikách kontrolovať
so studenými pneumatikami.
Hĺbka vzorky pneumatikyPravidelne kontrolujte hĺbku vzoru.
Z bezpečnostných dôvodov musíte
pneumatiky vymeniť, keď je hĺbka
vzoru 2-3 mm (zimné pneumatiky:
4 mm).
Z bezpečnostných dôvodov
odporúčame, aby sa hĺbka dezénu
pneumatík na jednej náprave nelíšila o viac ako 2 mm.
