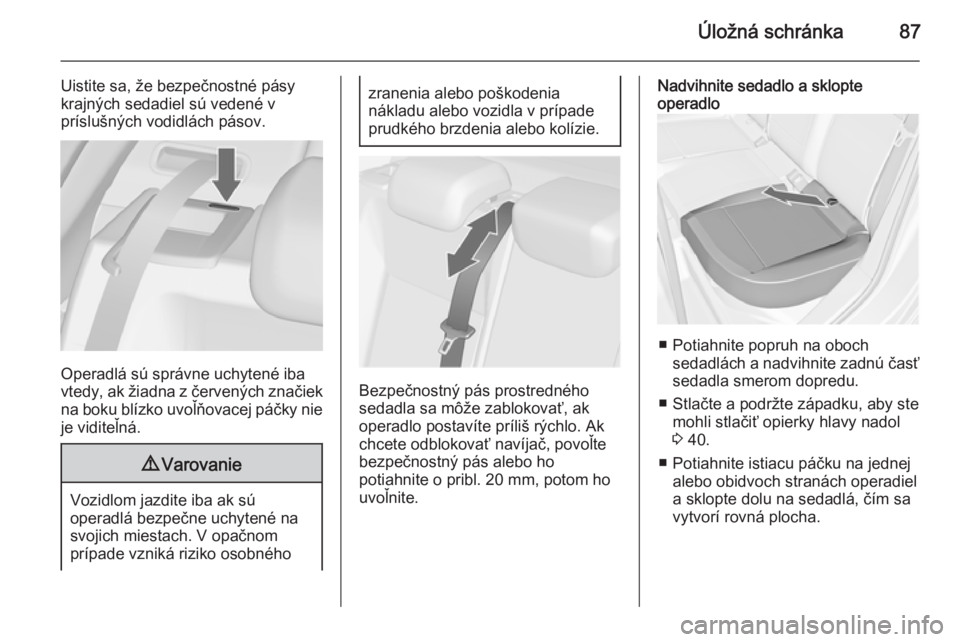

Page 89 of 341
Úložná schránka87
Uistite sa, že bezpečnostné pásy
krajných sedadiel sú vedené v
príslušných vodidlách pásov.
Operadlá sú správne uchytené iba
vtedy, ak žiadna z červených značiek
na boku blízko uvoľňovacej páčky nie je viditeľná.
9 Varovanie
Vozidlom jazdite iba ak sú
operadlá bezpečne uchytené na
svojich miestach. V opačnom
prípade vzniká riziko osobného
zranenia alebo poškodenia
nákladu alebo vozidla v prípade
prudkého brzdenia alebo kolízie.
Bezpečnostný pás prostredného
sedadla sa môže zablokovať, ak
operadlo postavíte príliš rýchlo. Ak
chcete odblokovať navíjač, povoľte
bezpečnostný pás alebo ho
potiahnite o pribl. 20 mm, potom ho
uvoľnite.
Nadvihnite sedadlo a sklopte
operadlo
■ Potiahnite popruh na oboch
sedadlách a nadvihnite zadnú časť
sedadla smerom dopredu.
■ Stlačte a podržte západku, aby ste mohli stlačiť opierky hlavy nadol
3 40.
■ Potiahnite istiacu páčku na jednej alebo obidvoch stranách operadiel
a sklopte dolu na sedadlá, čím sa
vytvorí rovná plocha.

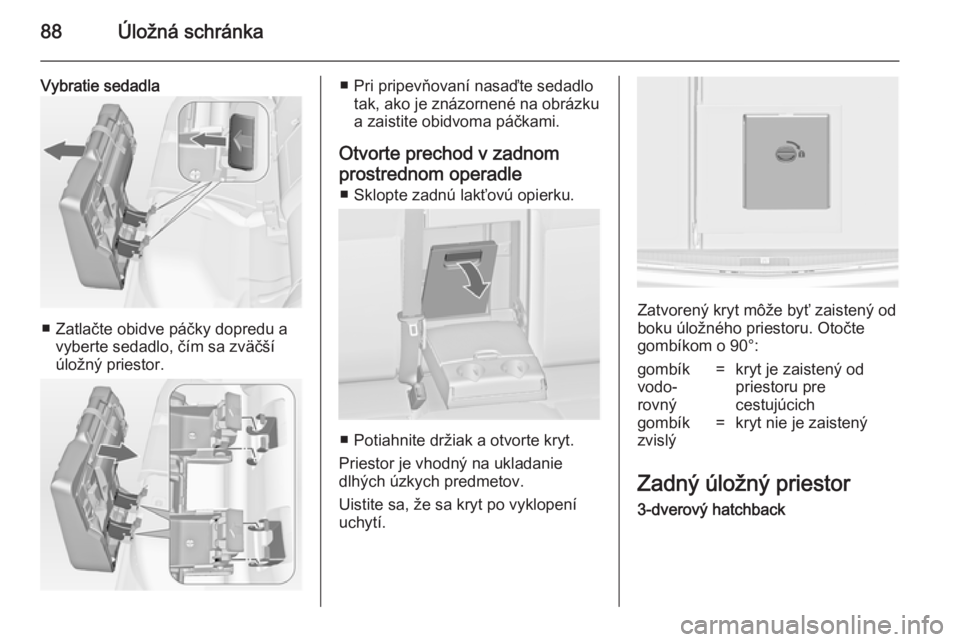

Page 90 of 341
88Úložná schránka
Vybratie sedadla
■ Zatlačte obidve páčky dopredu avyberte sedadlo, čím sa zväčší
úložný priestor.
■ Pri pripevňovaní nasaďte sedadlo tak, ako je znázornené na obrázkua zaistite obidvoma páčkami.
Otvorte prechod v zadnom
prostrednom operadle ■ Sklopte zadnú lakťovú opierku.
■ Potiahnite držiak a otvorte kryt.
Priestor je vhodný na ukladanie
dlhých úzkych predmetov.
Uistite sa, že sa kryt po vyklopení
uchytí.
Zatvorený kryt môže byť zaistený od
boku úložného priestoru. Otočte
gombíkom o 90°:
gombík
vodo‐
rovný=kryt je zaistený od
priestoru pre
cestujúcichgombík
zvislý=kryt nie je zaistený
Zadný úložný priestor
3-dverový hatchback

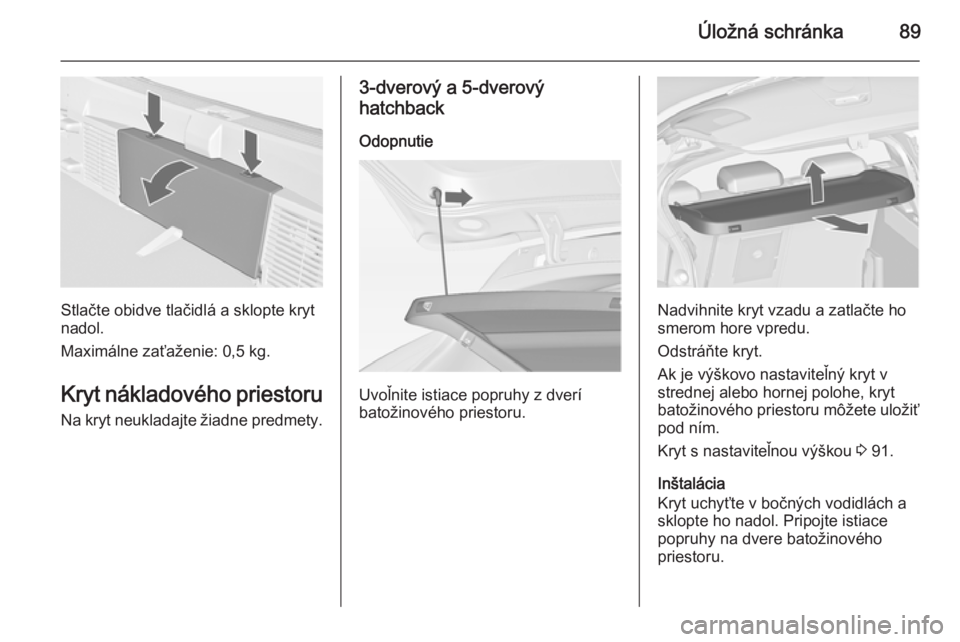

Page 91 of 341
Úložná schránka89
Stlačte obidve tlačidlá a sklopte kryt
nadol.
Maximálne zaťaženie: 0,5 kg.
Kryt nákladového priestoru
Na kryt neukladajte žiadne predmety.
3-dverový a 5-dverový
hatchback
Odopnutie
Uvoľnite istiace popruhy z dverí
batožinového priestoru.
Nadvihnite kryt vzadu a zatlačte ho
smerom hore vpredu.
Odstráňte kryt.
Ak je výškovo nastaviteľný kryt v strednej alebo hornej polohe, kryt
batožinového priestoru môžete uložiť
pod ním.
Kryt s nastaviteľnou výškou 3 91.
Inštalácia
Kryt uchyťte v bočných vodidlách a
sklopte ho nadol. Pripojte istiace
popruhy na dvere batožinového
priestoru.

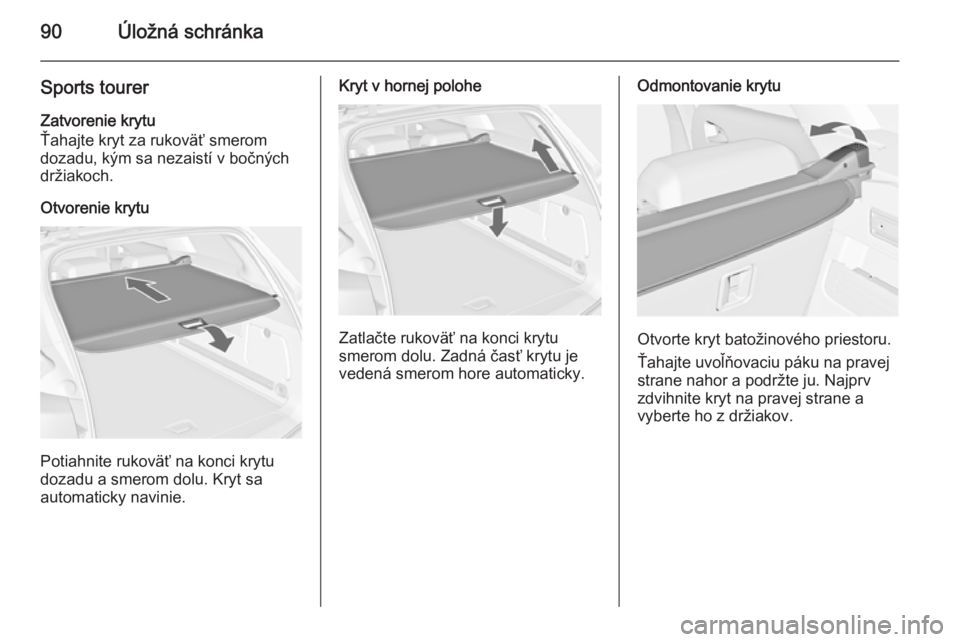

Page 92 of 341
90Úložná schránka
Sports tourerZatvorenie krytu
Ťahajte kryt za rukoväť smerom
dozadu, kým sa nezaistí v bočných
držiakoch.
Otvorenie krytu
Potiahnite rukoväť na konci krytu
dozadu a smerom dolu. Kryt sa
automaticky navinie.
Kryt v hornej polohe
Zatlačte rukoväť na konci krytu
smerom dolu. Zadná časť krytu je
vedená smerom hore automaticky.
Odmontovanie krytu
Otvorte kryt batožinového priestoru.
Ťahajte uvoľňovaciu páku na pravej
strane nahor a podržte ju. Najprv
zdvihnite kryt na pravej strane a
vyberte ho z držiakov.

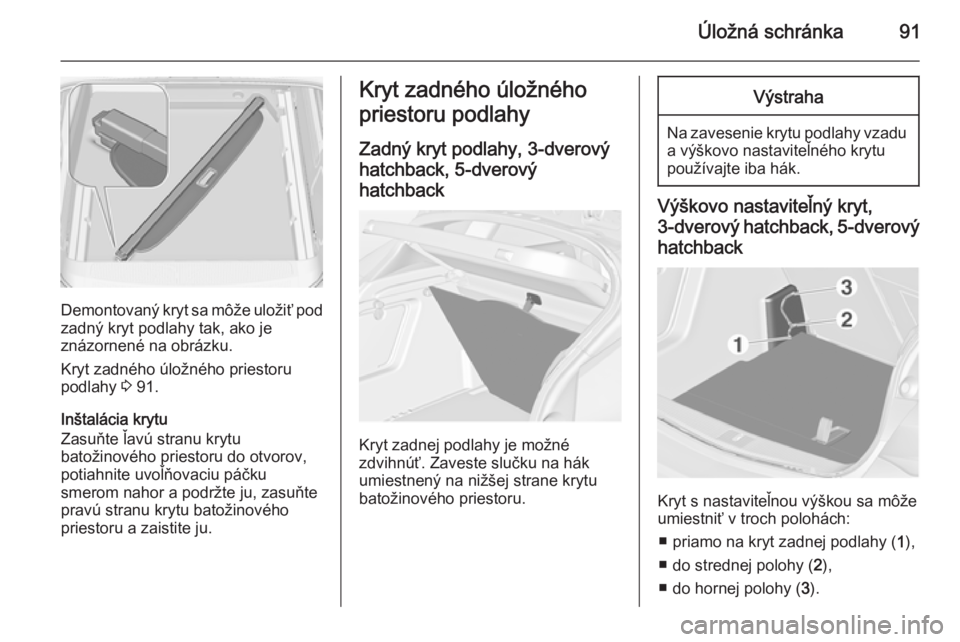

Page 93 of 341
Úložná schránka91
Demontovaný kryt sa môže uložiť pod
zadný kryt podlahy tak, ako je
znázornené na obrázku.
Kryt zadného úložného priestoru
podlahy 3 91.
Inštalácia krytu
Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového
priestoru a zaistite ju.
Kryt zadného úložného
priestoru podlahy
Zadný kryt podlahy, 3-dverový
hatchback, 5-dverový
hatchback
Kryt zadnej podlahy je možné
zdvihnúť. Zaveste slučku na hák
umiestnený na nižšej strane krytu
batožinového priestoru.
Výstraha
Na zavesenie krytu podlahy vzadu a výškovo nastaviteľného krytu
používajte iba hák.
Výškovo nastaviteľný kryt,
3-dverový hatchback, 5-dverový
hatchback
Kryt s nastaviteľnou výškou sa môže
umiestniť v troch polohách:
■ priamo na kryt zadnej podlahy ( 1),
■ do strednej polohy ( 2),
■ do hornej polohy ( 3).

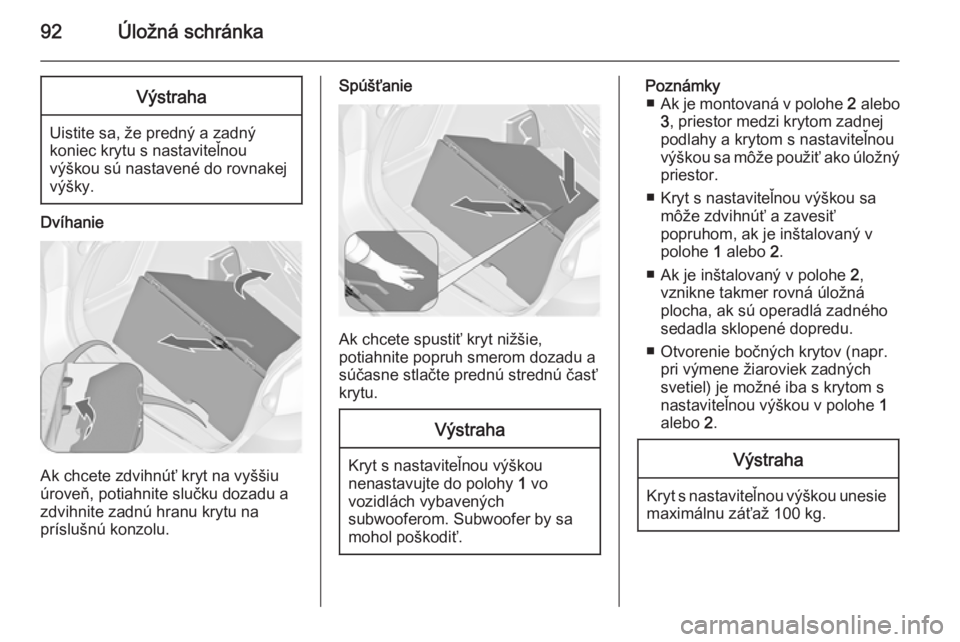

Page 94 of 341

92Úložná schránkaVýstraha
Uistite sa, že predný a zadnýkoniec krytu s nastaviteľnou
výškou sú nastavené do rovnakej
výšky.
Dvíhanie
Ak chcete zdvihnúť kryt na vyššiu
úroveň, potiahnite slučku dozadu a
zdvihnite zadnú hranu krytu na
príslušnú konzolu.
Spúšťanie
Ak chcete spustiť kryt nižšie,
potiahnite popruh smerom dozadu a súčasne stlačte prednú strednú časť
krytu.
Výstraha
Kryt s nastaviteľnou výškou
nenastavujte do polohy 1 vo
vozidlách vybavených
subwooferom. Subwoofer by sa
mohol poškodiť.
Poznámky ■ Ak je montovaná v polohe 2 alebo
3 , priestor medzi krytom zadnej
podlahy a krytom s nastaviteľnou
výškou sa môže použiť ako úložný priestor.
■ Kryt s nastaviteľnou výškou sa môže zdvihnúť a zavesiť
popruhom, ak je inštalovaný v
polohe 1 alebo 2.
■ Ak je inštalovaný v polohe 2,
vznikne takmer rovná úložná
plocha, ak sú operadlá zadného
sedadla sklopené dopredu.
■ Otvorenie bočných krytov (napr. pri výmene žiaroviek zadných
svetiel) je možné iba s krytom s
nastaviteľnou výškou v polohe 1
alebo 2.Výstraha
Kryt s nastaviteľnou výškou unesie
maximálnu záťaž 100 kg.

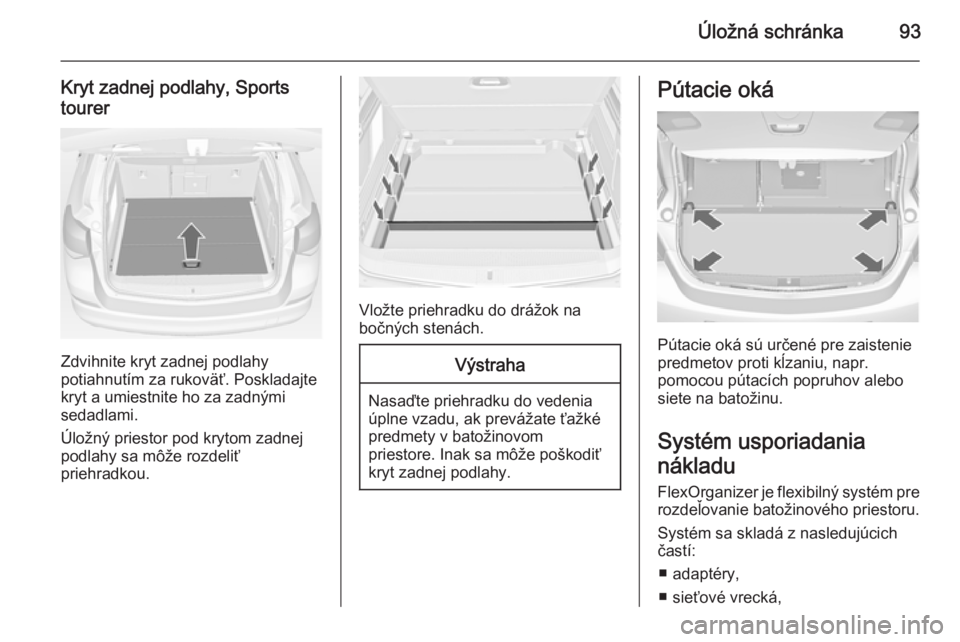

Page 95 of 341
Úložná schránka93
Kryt zadnej podlahy, Sports
tourer
Zdvihnite kryt zadnej podlahy
potiahnutím za rukoväť. Poskladajte
kryt a umiestnite ho za zadnými
sedadlami.
Úložný priestor pod krytom zadnej podlahy sa môže rozdeliť
priehradkou.
Vložte priehradku do drážok na
bočných stenách.
Výstraha
Nasaďte priehradku do vedenia
úplne vzadu, ak prevážate ťažké
predmety v batožinovom
priestore. Inak sa môže poškodiť
kryt zadnej podlahy.
Pútacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Systém usporiadania
nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru.
Systém sa skladá z nasledujúcich
častí:
■ adaptéry,
■ sieťové vrecká,

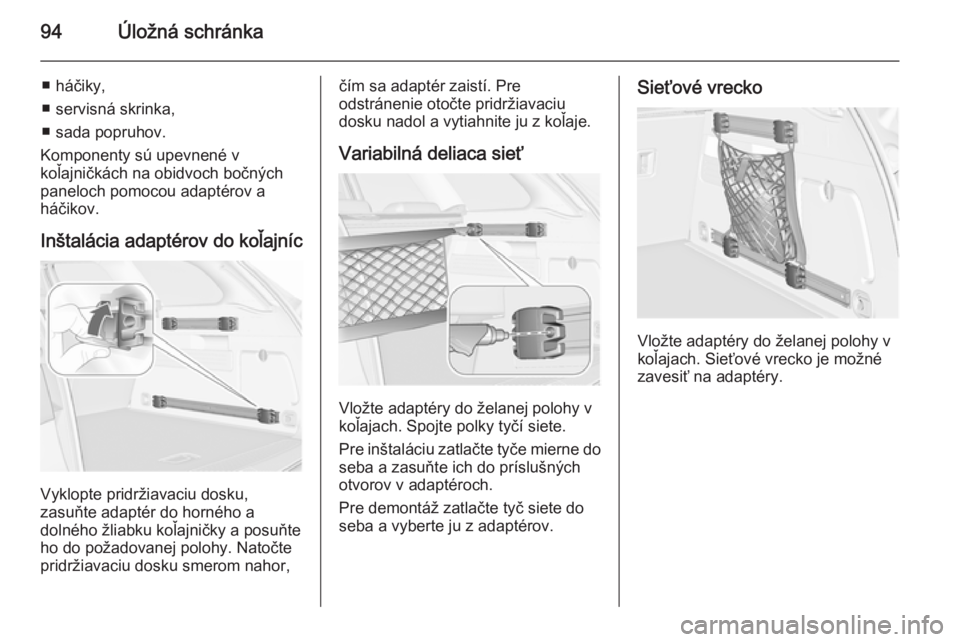

Page 96 of 341
94Úložná schránka
■ háčiky,
■ servisná skrinka,
■ sada popruhov.
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajníc
Vyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte
ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z koľaje.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.
Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.
