Page 209 of 341

Jazda207
Návrh systému na parkovacie miestosa považuje za akceptovaný, ak vodič
zastaví vozidlo do vzdialenosti
10 metrov po zobrazení správy o
zastavení. Systém vypočíta
optimálnu trasu do parkovacieho
miesta. Potom navedie vodiča do
parkovacieho miesta podrobnými
pokynmi.Pokyny môžu byť:
■ odporúčanie pri jazde rýchlosťou nad 30 km/h,
■ pokyn na zastavenie vozidla, ak sa
nájde parkovacie miesto,
■ smer jazdy počas parkovacieho manévra,
■ poloha volantu počas parkovania,
■ pre niektoré pokyny sa zobrazí aj lišta zobrazujúca pokrok.
Úspešný parkovací manéver je
znázornený symbolom koncovej
polohy.Ak vodič nezastaví vozidlo do
10 metrov po návrhu parkovacieho miesta, systém začne hľadať ďalšie
vhodné parkovacie miesto.
Zmena strany na parkovanie
Systém je konfigurovaný tak, že
parkovacie miesta hľadá na strane
spolujazdca. Na detekciu
parkovacích miest na strane vodiča
prepnite ukazovateľ smeru na stranu
vodiča.
Priority zobrazovania
Po aktivovaní pokročilého
parkovacieho asistenta sa objaví
správa v informačnom centre vodiča.
Page 210 of 341

208Jazda
Zobrazia sa správy s vyššou prioritou,
ako správy vozidla 3 130. Po
potvrdení správy stlačením tlačidla
SET/CLR sa znova objavia správy
parkovacieho asistenta a môžete
pokračovať s parkovaním.
Vypnutie Systém sa deaktivuje:
■ stlačením tlačidla D približne na
dobu jednej sekundy
■ úspešným dokončením parkovacieho manévra
■ jazdou rýchlosťou nad 30 km/h
■ vypnutím zapaľovania
Deaktivácia vodičom alebo
systémom počas manévrovania sa
oznámi správou Parkovanie
deaktivované v informačnom centre
vodiča.Porucha
V informačnom centre vodiča sa
zobrazí správa, ak:
■ v systéme je porucha
■ vodič nedokončil úspešne parkovací manéver
■ systém nie je funkčný
Ak sa počas pokynov na parkovanie
objaví nejaký objekt, v informačnom
centre vodiča sa objaví správa Stop.
Po odstránení objektu sa parkovací
manéver obnoví. Ak sa objekt
neodstráni, systém sa deaktivuje.
Stlačením tlačidla D približne na
jednu sekundu sa aktivuje systém a
bude hľadať nové parkovacie miesto.
Dôležité rady pre používanie asistenčných systémov
parkovania9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu alebo odev, rovnako tak ako určitý
typ vonkajšieho hluku spôsobiť, žesystém nesprávne rozpozná
prekážku.
Venujte špeciálnu pozornosť
nízkym prekážkam, ktoré môžu
poškodiť dolnú časť nárazníka.Výstraha
Výkon snímača sa môže znížiť, ak
je zakrytý napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá (napr. terénne
vozidlá, minivany, dodávkové
autá). Nie je možné zaručiť
identifikáciu objektu v hornej časti
vozidla.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako úzke predmety alebo
predmety z mäkkých látok.
Page 211 of 341

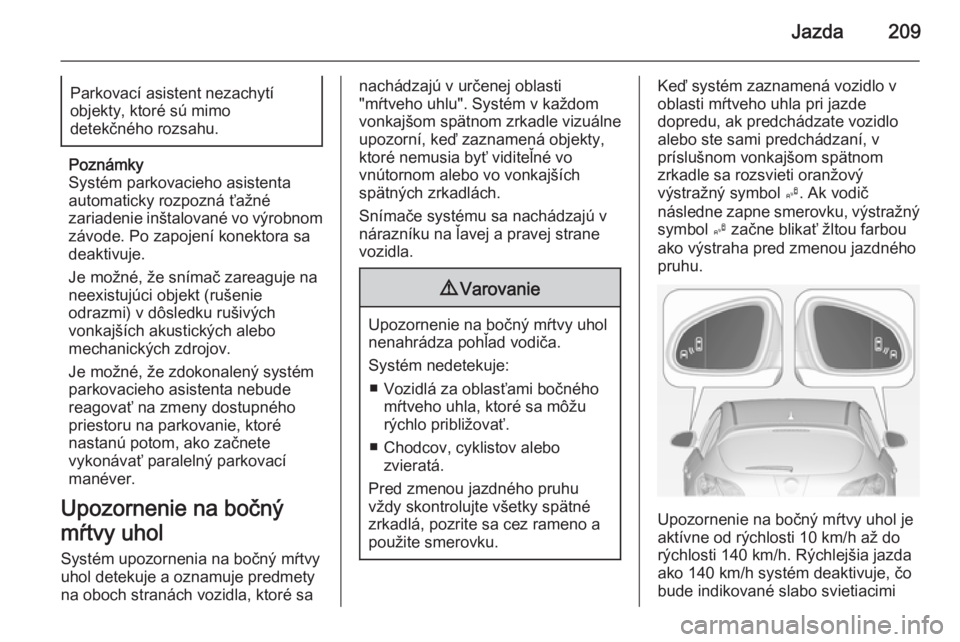

Jazda209Parkovací asistent nezachytí
objekty, ktoré sú mimo
detekčného rozsahu.
Poznámky
Systém parkovacieho asistenta
automaticky rozpozná ťažné
zariadenie inštalované vo výrobnom závode. Po zapojení konektora sa
deaktivuje.
Je možné, že snímač zareaguje na neexistujúci objekt (rušenie
odrazmi) v dôsledku rušivých
vonkajších akustických alebo
mechanických zdrojov.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať paralelný parkovací
manéver.
Upozornenie na bočný
mŕtvy uhol
Systém upozornenia na bočný mŕtvy uhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa
nachádzajú v určenej oblasti
"mŕtveho uhlu". Systém v každom
vonkajšom spätnom zrkadle vizuálne
upozorní, keď zaznamená objekty,
ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
spätných zrkadlách.
Snímače systému sa nachádzajú v
nárazníku na ľavej a pravej strane vozidla.9 Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje: ■ Vozidlá za oblasťami bočného mŕtveho uhla, ktoré sa môžu
rýchlo približovať.
■ Chodcov, cyklistov alebo zvieratá.
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená vozidlo v
oblasti mŕtveho uhla pri jazde
dopredu, ak predchádzate vozidlo
alebo ste sami predchádzaní, v
príslušnom vonkajšom spätnom
zrkadle sa rozsvieti oranžový
výstražný symbol B. Ak vodič
následne zapne smerovku, výstražný symbol B začne blikať žltou farbou
ako výstraha pred zmenou jazdného
pruhu.
Upozornenie na bočný mŕtvy uhol je
aktívne od rýchlosti 10 km/h až do
rýchlosti 140 km/h. Rýchlejšia jazda
ako 140 km/h systém deaktivuje, čo
bude indikované slabo svietiacimi
Page 212 of 341

210Jazda
výstražnými symbolmi B v oboch
vonkajších spätných zrkadlách. Ak
znovu znížite rýchlosť, výstražné
symboly zhasnú. Ak sa potom
zaznamená vozidlo v mŕtvom uhle,
výstražné symboly B sa rozsvietia
ako za normálnych okolností na
príslušnej strane.
Keď vozidlo naštartujete, obe vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Systém sa dá zapnúť alebo vypnúť v
ponuke Settings (Nastavenia) na
informačnom displeji, prispôsobenie
vozidla 3 137.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča.
Detekčné oblasti
Snímač systému pokrýva oblasť
približne 3 metre na oboch stranách
vozidla. Táto oblasť začína na
každom vonkajšom spätnom zrkadle
a siaha dozadu, do vzdialenosti
približne 3 metre. Výška oblasti je v
rozpätí približne od 0,5 metra do
2 metrov od zeme.Keď vozidlo vlečie príves, systém sa
deaktivuje.
Upozornenie na bočný mŕtvy uhol je navrhnuté tak, aby ignorovalo
statické predmety, ako sú zvodidlá,
stĺpiky, obrubníky, steny a nosníky.
Zaparkované vozidlá alebo oproti
idúce vozidlá nie sú detekované.
Porucha Príležitostné zmeškané upozornenia
sa môžu vyskytnúť za normálnych
podmienok.
Upozornenie na bočný mŕtvy uhol
nefunguje, keď je ľavý alebo pravý
okraj zadného nárazníka znečistený
bahnom, nečistotami, snehom, ľadom
alebo kašou. Pokyny pre čistenie
3 288.
V prípade poruchy systému alebo ak
systém z dôvodu prechodných
podmienok nepracuje, na
Informačnom centre vodiča sa
zobrazí správa. Obráťte sa na servis pre pomoc.Spätná kamera
Spätná kamera pomáha vodičovi pricúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
farebnom informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Uvedomte si, že
predmety, ktoré sú mimo zorného poľa kamery a snímače
pokročilého parkovacieho
asistenta, napr. pod nárazníkom
alebo pod vozidlom, sa
nezobrazujú.
Necúvajte s vozidlom tak, že sa
budete len na informačný displej a pred cúvaním si skontrolujte
okolitý priestor za vozidlom a
okolo vozidla.
Aktivácia
Spätná kamera sa zapína
automaticky, keď zaradíte spiatočku.
Page 213 of 341

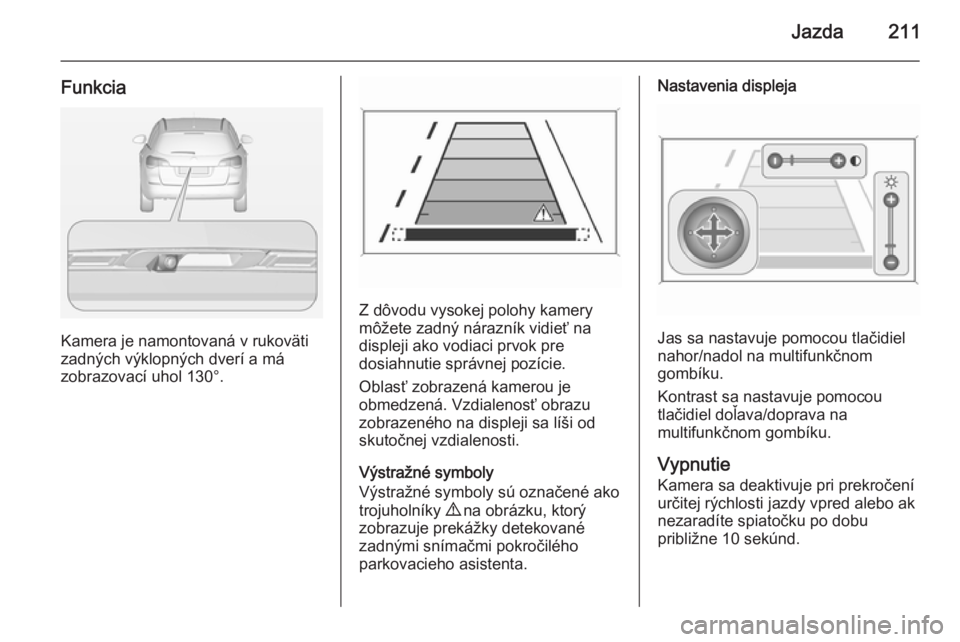

Jazda211
Funkcia
Kamera je namontovaná v rukoväti
zadných výklopných dverí a má
zobrazovací uhol 130°.
Z dôvodu vysokej polohy kamery
môžete zadný nárazník vidieť na
displeji ako vodiaci prvok pre
dosiahnutie správnej pozície.
Oblasť zobrazená kamerou je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Výstražné symboly
Výstražné symboly sú označené ako
trojuholníky 9 na obrázku, ktorý
zobrazuje prekážky detekované
zadnými snímačmi pokročilého
parkovacieho asistenta.
Nastavenia displeja
Jas sa nastavuje pomocou tlačidiel
nahor/nadol na multifunkčnom
gombíku.
Kontrast sa nastavuje pomocou
tlačidiel doľava/doprava na
multifunkčnom gombíku.
Vypnutie Kamera sa deaktivuje pri prekročení
určitej rýchlosti jazdy vpred alebo ak
nezaradíte spiatočku po dobu
približne 10 sekúnd.
Page 214 of 341

212Jazda
Aktiváciu alebo deaktiváciu spätnej
kamery je možné zmeniť v ponuke
Nastavenia na informačnom displeji.
Prispôsobenie vozidla 3 137.
Porucha
Chybové hlásenia sa zobrazujú
pomocou 9 v hornom riadku
informačného displeja.
Spätná kamera nemusí správne
fungovať, keď:
■ je okolitý priestor tmavý,
■ slnko alebo lúče svetlometov svietia priamo do objektívu kamery,
■ ľad, sne, bahno alebo čokoľvek iné pokrýva objektív kamery. Vyčistite
objektív, opláchnite ho vodou a
utrite ho mäkkou tkaninou,
■ zadné výklopné dvere nie sú správne zatvorené,
■ došlo k nehode v zadnej časti vozidla,
■ dochádza k extrémnym teplotným zmenám.Asistent dopravných
značiek
Funkcia
Systém asistenta dopravných
značiek zisťuje určité dopravné
značky pomocou prednej kamery a
zobrazuje ich v informačnom centre
vodiča.
Dopravné značky, ktoré rozpozná,
sú:
Obmedzujúce a zakazujúce
dopravné značky ■ obmedzenie rýchlosti
■ zákaz predbiehania■ koniec obmedzenia rýchlosti
■ koniec zákazu predbiehaniaDopravné značky
Začiatok a koniec:
■ diaľnice
■ cesty kategórie A
■ obytné zónyDodatkové značky ■ ďalšie pokyny k dopravným značkám
■ zákaz ťahania prívesu
■ výstraha pred vlhkosťou
■ výstraha pred ľadom
■ smerové šípky
Značky s obmedzením rýchlosti sa zobrazujú na informačnom centre
vodiča, až kým sa nedetekuje ďalšia
značka s obmedzením rýchlosti alebo koniec obmedzenia rýchlosti alebo po definovaný časový limit značky.
Page 215 of 341

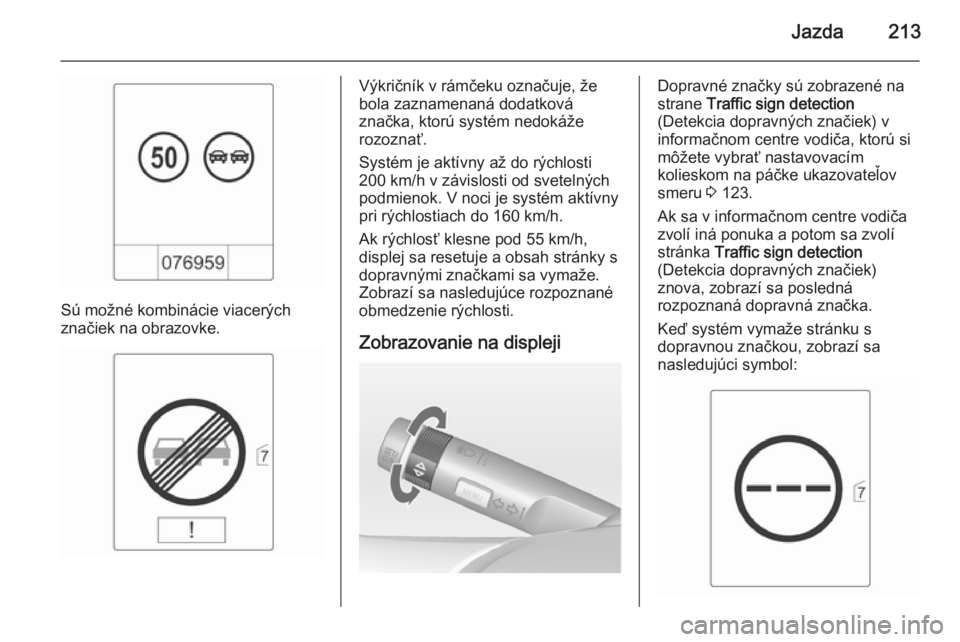

Jazda213
Sú možné kombinácie viacerých
značiek na obrazovke.
Výkričník v rámčeku označuje, že
bola zaznamenaná dodatková
značka, ktorú systém nedokáže
rozoznať.
Systém je aktívny až do rýchlosti
200 km/h v závislosti od svetelných
podmienok. V noci je systém aktívny pri rýchlostiach do 160 km/h.
Ak rýchlosť klesne pod 55 km/h, displej sa resetuje a obsah stránky s
dopravnými značkami sa vymaže.
Zobrazí sa nasledujúce rozpoznané
obmedzenie rýchlosti.
Zobrazovanie na displejiDopravné značky sú zobrazené na
strane Traffic sign detection
(Detekcia dopravných značiek) v
informačnom centre vodiča, ktorú si
môžete vybrať nastavovacím
kolieskom na páčke ukazovateľov
smeru 3 123.
Ak sa v informačnom centre vodiča
zvolí iná ponuka a potom sa zvolí
stránka Traffic sign detection
(Detekcia dopravných značiek)
znova, zobrazí sa posledná
rozpoznaná dopravná značka.
Keď systém vymaže stránku s
dopravnou značkou, zobrazí sa
nasledujúci symbol:
Page 216 of 341

214Jazda
Obsah strany s dopravnými značkamimôžete vymazať aj počas jazdy
dlhším stlačením tlačidla SET/CLR
na páčke ukazovateľov smeru.
Funkcia vyskakovacích okien
Obmedzenia rýchlosti a značky
zákazu predbiehania sa zobrazujú
ako vyskakovacie oznámenia na
každej stránke informačného centra
vodiča.
Funkciu vyskakovacích okien možno
deaktivovať na strane dopravných
značiek stlačením tlačidla SET/CLR
na páčke ukazovateľa smeru.
Po zobrazení strany s nastaveniami
vyberte možnosť Vyp, ktorou sa
deaktivuje funkcia vyskakovacích
okien. Opätovne sa aktivuje výberom Zap . Keď sa zapne zapaľovanie,
deaktivuje sa funkcia vyskakovacích
okien.
Vyskakovacie okná sú zobrazené
približne 8 sekúnd v informačnom
centre vodiča.
Porucha
Systém asistenta dopravných
značiek nemusí správne pracovať,
ak:
■ oblasť čelného skla s prednou kamerou je znečistená
■ dopravné značky sú úplne alebo čiastočne zakryté alebo ťažko
rozpoznateľné
■ poveternostné podmienky sú nepriaznivé, napríklad silný dážď,
sneh, priame slnko alebo tiene. V
takomto prípade sa na displeji
objaví Detekcia doprav. značenia
nemožná kvôli počasiu
