2014.5 OPEL ASTRA J Používateľská príručka (in Slovak)

Úložná schránka95
Inštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajničke a
zatlačte ho do dolného žliabku. Pri odstránení najprv vyberte z hornéhožliabku.
Servisná skrinka
Nainštalujte dve háky do hornej
koľaje. Horné držiaky skrinky zaveste na háky zhora.
Alebo nainštalujte dve háky do dolnejkoľaje. Dolné držiaky skrinky zasuňte
na dolné háky zhora.

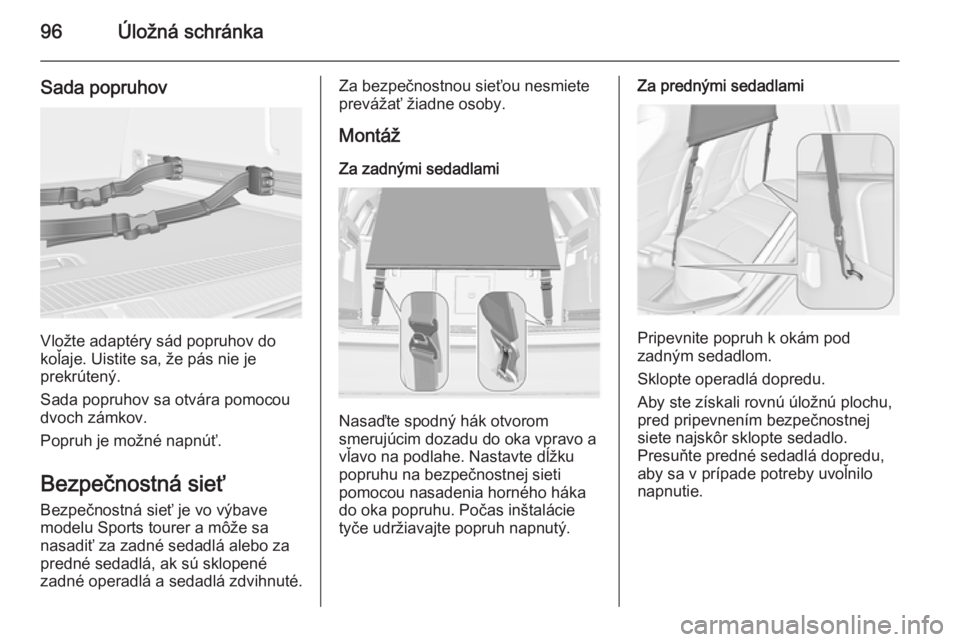

96Úložná schránka
Sada popruhov
Vložte adaptéry sád popruhov do
koľaje. Uistite sa, že pás nie je
prekrútený.
Sada popruhov sa otvára pomocou dvoch zámkov.
Popruh je možné napnúť.
Bezpečnostná sieť Bezpečnostná sieť je vo výbave
modelu Sports tourer a môže sa
nasadiť za zadné sedadlá alebo za
predné sedadlá, ak sú sklopené
zadné operadlá a sedadlá zdvihnuté.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Montáž Za zadnými sedadlami
Nasaďte spodný hák otvorom
smerujúcim dozadu do oka vpravo a
vľavo na podlahe. Nastavte dĺžku
popruhu na bezpečnostnej sieti
pomocou nasadenia horného háka
do oka popruhu. Počas inštalácie
tyče udržiavajte popruh napnutý.
Za prednými sedadlami
Pripevnite popruh k okám pod
zadným sedadlom.
Sklopte operadlá dopredu.
Aby ste získali rovnú úložnú plochu,
pred pripevnením bezpečnostnej
siete najskôr sklopte sedadlo.
Presuňte predné sedadlá dopredu,
aby sa v prípade potreby uvoľnilo
napnutie.

Úložná schránka97
Montáž tyče
V strešnom ráme sú dva otvory na
inštaláciu: zaveste a zatlačte tyč siete na jednej strane; stlačte tyč, zaveste
a zatlačte na druhej strane.
Batožinový priestor 3 84.
Demontáž Vyberte tyče bezpečnostnej siete z
operadiel na strešnom ráme. Vyberte popruhy z ôk. Zrolujte sieť a zaistite jupopruhom.
Vybratá bezpečnostná sieť sa môže
uložiť po zadným krytom podlahy
3 91.
Výstražný trojuholník
3-dverový hatchback, 5-dverový hatchback
Uložte výstražný trojuholník do dutiny za popruhom na pravej strane
úložného priestoru.
Sports tourer
Zložte dolu popruhy. Uložte výstražný
trojuholník do dutiny za popruhmi na
vnútornej strane dverí úložného
priestoru.

98Úložná schránka
4-dverový notchback
Uložte výstražný trojuholník do
výklenku na ľavej strane
batožinového priestoru.
Lekárnička
5-dverový hatchback
Uložte lekárničku do úložného
priestoru za výstražným
trojuholníkom.
Pred prvým použitím zatlačte
vnútorné obloženie na hornej časti a
po bokoch perforácie. Potom vyhnite
obloženie smerom von, aby sa získal prístup do úložného priestoru.
3-dverový hatchback
Uložte lekárničku do úložného
priestoru za výstražným
trojuholníkom.
Na sklopenie krytu nadol použite
drážky.
V závislosti od výbavy môže byť
lekárnička uložená v zadnom
úložnom priestore 3 88.

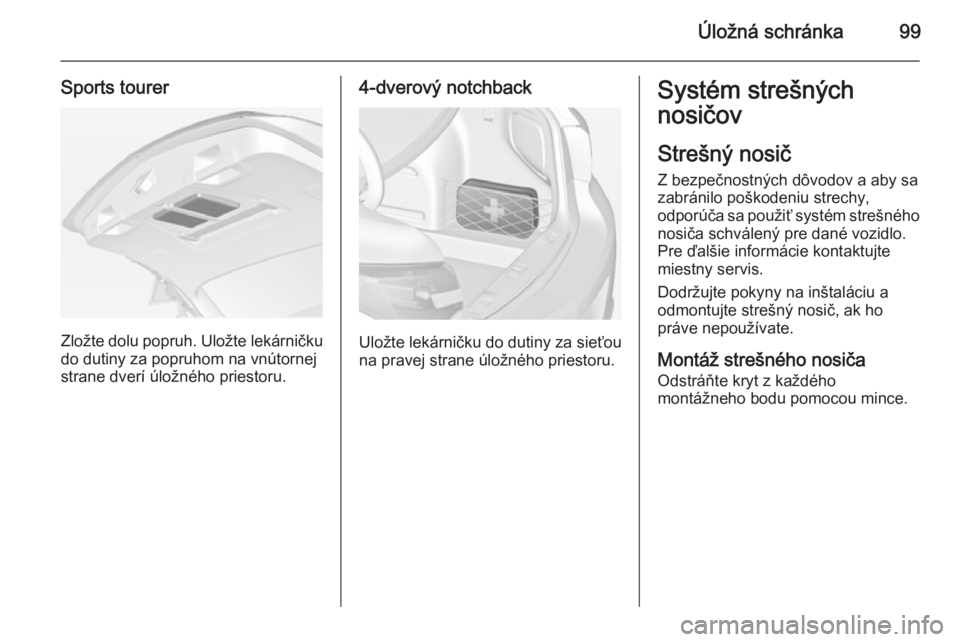

Úložná schránka99
Sports tourer
Zložte dolu popruh. Uložte lekárničku
do dutiny za popruhom na vnútornej
strane dverí úložného priestoru.
4-dverový notchback
Uložte lekárničku do dutiny za sieťou
na pravej strane úložného priestoru.
Systém strešných
nosičov
Strešný nosič Z bezpečnostných dôvodov a aby sa
zabránilo poškodeniu strechy,
odporúča sa použiť systém strešného nosiča schválený pre dané vozidlo.
Pre ďalšie informácie kontaktujte
miestny servis.
Dodržujte pokyny na inštaláciu a
odmontujte strešný nosič, ak ho
práve nepoužívate.
Montáž strešného nosiča
Odstráňte kryt z každého
montážneho bodu pomocou mince.

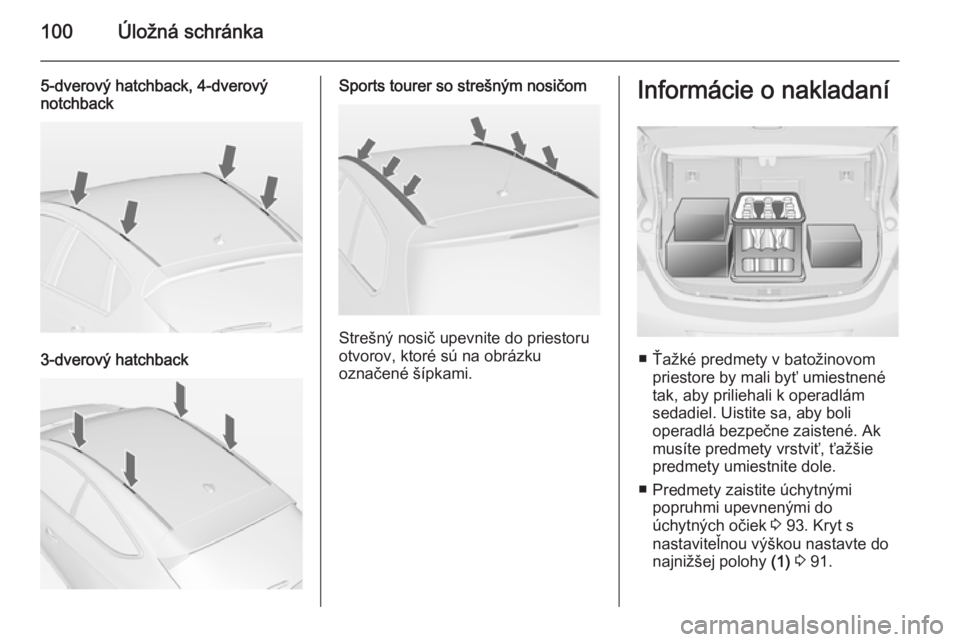

100Úložná schránka
5-dverový hatchback, 4-dverový
notchback
3-dverový hatchback
Sports tourer so strešným nosičom
Strešný nosič upevnite do priestoru
otvorov, ktoré sú na obrázku
označené šípkami.
Informácie o nakladaní
■ Ťažké predmety v batožinovom priestore by mali byť umiestnené
tak, aby priliehali k operadlám
sedadiel. Uistite sa, aby boli
operadlá bezpečne zaistené. Ak musíte predmety vrstviť, ťažšie
predmety umiestnite dole.
■ Predmety zaistite úchytnými popruhmi upevnenými do
úchytných očiek 3 93. Kryt s
nastaviteľnou výškou nastavte do najnižšej polohy (1) 3 91.

Úložná schránka101
■ Štyri háčiky pri bočných stenáchbatožinového priestoru môžete
využiť na zavesenie tašiek.
Maximálne zaťaženie: 5 kg na
každý hák.
■ Sports tourer: Háčiky pri bočných stenách batožinového priestoru
môžete využiť na zavesenie tašiek.
Háčik vyklopíte stlačením.
■ Predmety v batožinovom priestore zaistite, aby sa zabránilo ich
posunutiu.
■ Počas prepravy predmetov v batožinovom priestore nesmú byť
operadlá zadných sedadiel
naklonené smerom dopredu.
■ Dbajte na to, aby náklad nevyčnieval nad horný okraj
operadiel.
■ Neodkladajte žiadne predmety na kryt batožinového priestoru alebo
na palubnú dosku a nezakrývajte
snímač na vrchnej strane
prístrojovej dosky.
■ Náklad nesmie brániť používaniu pedálov, parkovacej brzdy a
voliacej páky alebo obmedzovať
voľný pohyb vodiča. Do interiéru
neumiestňujte voľne položené,
nezaistené predmety.
■ Nejazdite s otvoreným batožinovým priestorom.9 Varovanie
Vždy sa uistite, že náklad vozidla
je bezpečne uložený. Objekty by
mohli lietať vo vnútri vozidla a
spôsobiť osobné zranenie alebo
poškodiť náklad alebo auto.
■ Užitočná hmotnosť je rozdiel medzi
celkovou povolenou hmotnosťou
vozidla, (viď identifikačný štítok
3 295) a pohotovostnou
hmotnosťou.
Na výpočet užitočného zaťaženia
vložte údaje vášho vozidla do
tabuľky Hmotnosti na začiatku tejto
príručky.
Pohotovostná hmotnosť zahŕňa hmotnosti pre vodiča (68 kg),
batožinu (7 kg) a všetky
prevádzkové kvapaliny (palivová
nádrže plná cca na 90 %).
Voliteľná výbava a príslušenstvo
zvyšujú pohotovostnú hmotnosť.
■ Náklad na streche zvyšuje citlivosť vozidla na bočný vietor a
ovplyvňuje správanie vozidla v
dôsledku vyššieho ťažiska vozidla.
Náklad rovnomerne rozložte a
riadne ho zaistite upevňovacími
popruhmi. Tlak v pneumatikách
upravte podľa zaťaženia vozidla.
Popruhy pravidelne kontrolujte a
priťahujte.
Pri jazde neprekračujte rýchlosť
120 km/h.
Prípustné zaťaženie strechy je
75 kg pre 3-dverový/5-dverový

102Úložná schránka
hatchback a 4-dverový notchback,
pre verziu Sports tourer je to
100 kg. Zaťaženie strechy sa
skladá z hmotnosti strešného
nosiča a nákladu.
