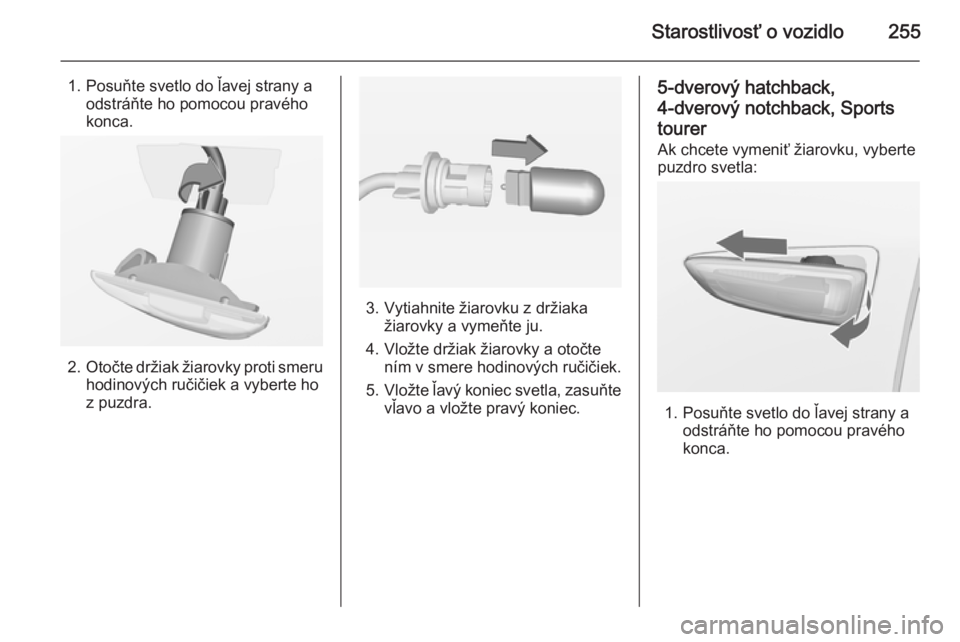

Starostlivosť o vozidlo255
1. Posuňte svetlo do ľavej strany aodstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
5-dverový hatchback,
4-dverový notchback, Sports
tourer Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.

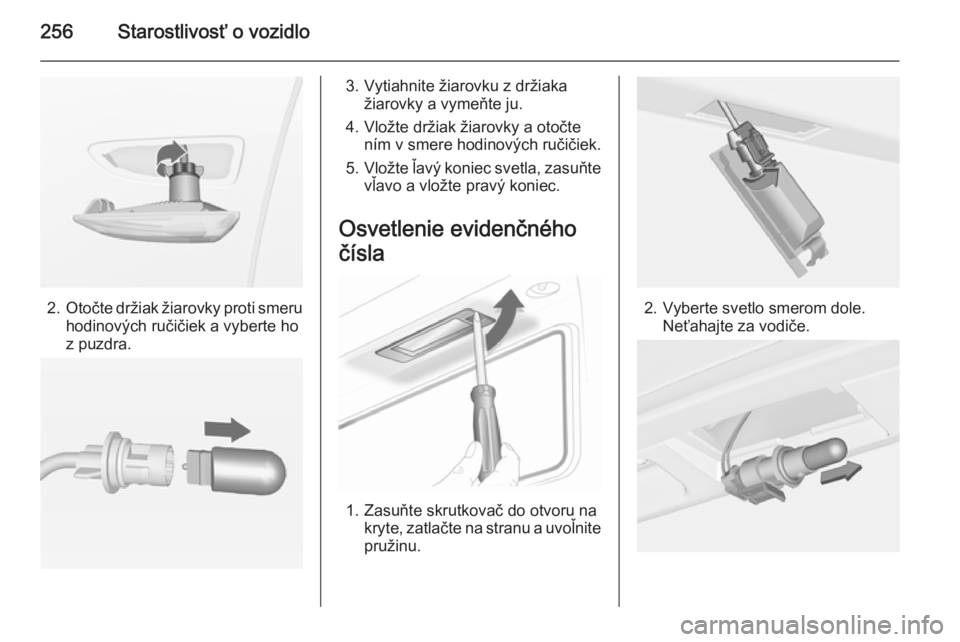

Page 258 of 341
256Starostlivosť o vozidlo
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.

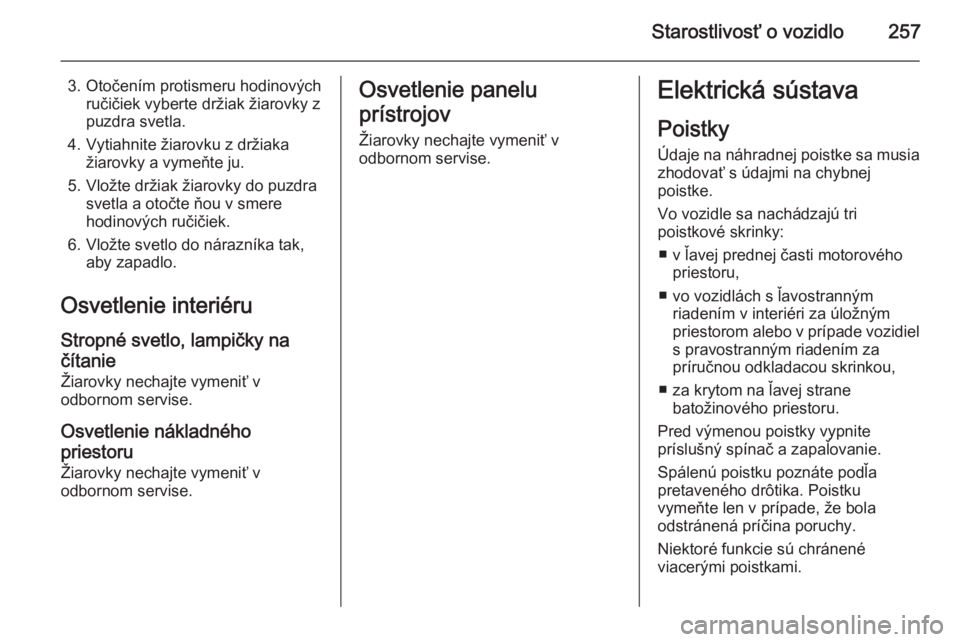

Page 259 of 341

Starostlivosť o vozidlo257
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného
priestoru
Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie panelu
prístrojov Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ vo vozidlách s ľavostranným riadením v interiéri za úložným
priestorom alebo v prípade vozidiel
s pravostranným riadením za
príručnou odkladacou skrinkou,
■ za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.

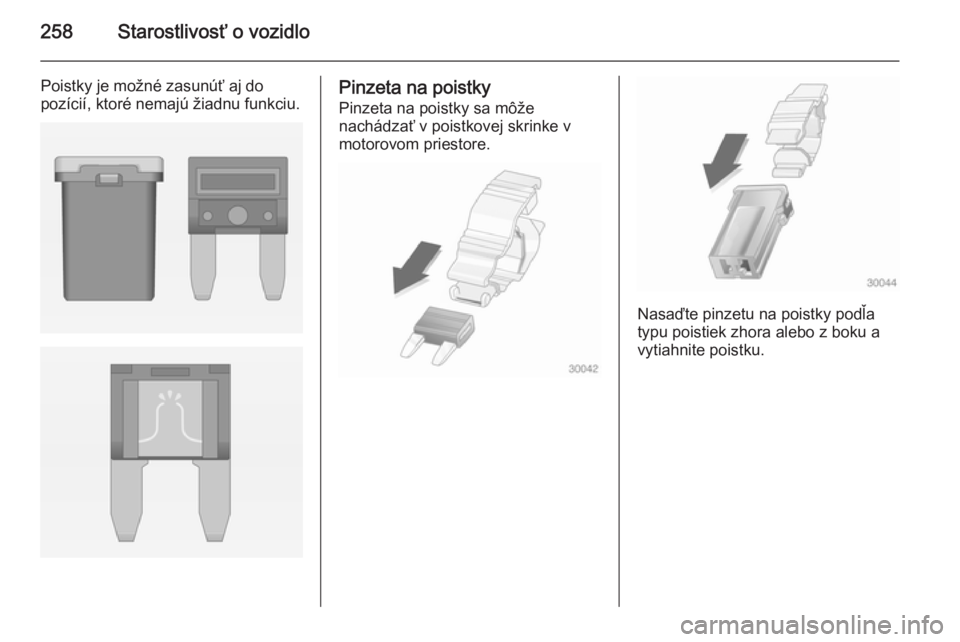

Page 260 of 341
258Starostlivosť o vozidlo
Poistky je možné zasunúť aj do
pozícií, ktoré nemajú žiadnu funkciu.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.

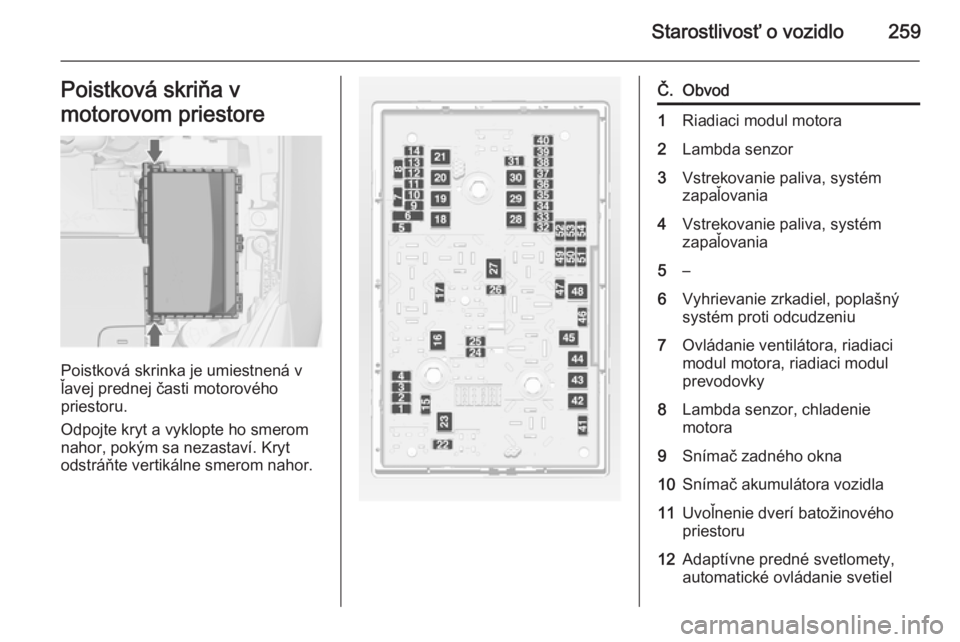

Page 261 of 341
Starostlivosť o vozidlo259Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
Č.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva, systém
zapaľovania4Vstrekovanie paliva, systém
zapaľovania5–6Vyhrievanie zrkadiel, poplašný
systém proti odcudzeniu7Ovládanie ventilátora, riadiaci
modul motora, riadiaci modul
prevodovky8Lambda senzor, chladenie
motora9Snímač zadného okna10Snímač akumulátora vozidla11Uvoľnenie dverí batožinového
priestoru12Adaptívne predné svetlomety,
automatické ovládanie svetiel

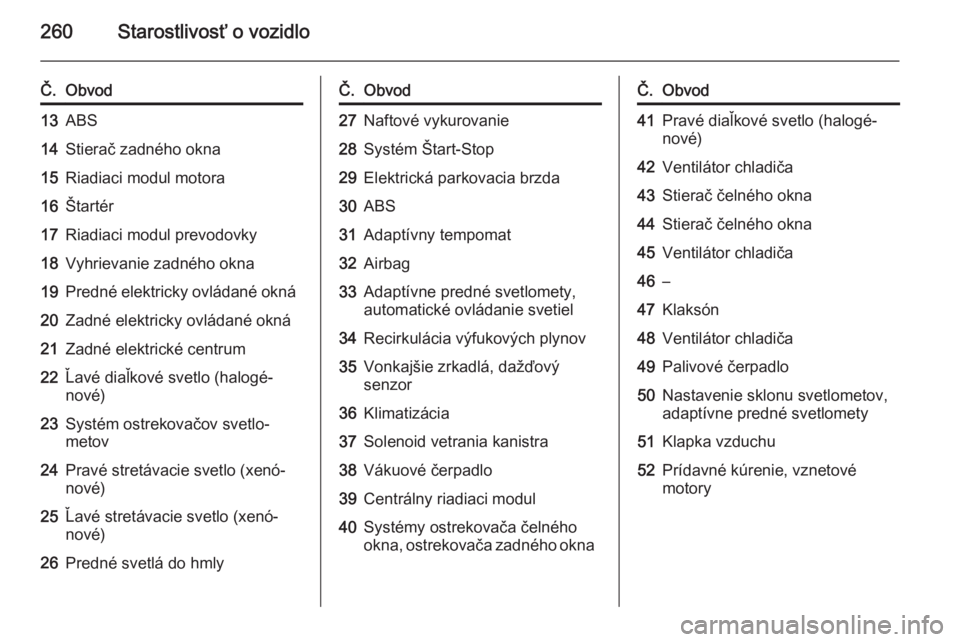

Page 262 of 341

260Starostlivosť o vozidlo
Č.Obvod13ABS14Stierač zadného okna15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné elektricky ovládané okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmlyČ.Obvod27Naftové vykurovanie28Systém Štart-Stop29Elektrická parkovacia brzda30ABS31Adaptívny tempomat32Airbag33Adaptívne predné svetlomety,
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Vonkajšie zrkadlá, dažďový
senzor36Klimatizácia37Solenoid vetrania kanistra38Vákuové čerpadlo39Centrálny riadiaci modul40Systémy ostrekovača čelného
okna, ostrekovača zadného oknaČ.Obvod41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladiča43Stierač čelného okna44Stierač čelného okna45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie sklonu svetlometov,
adaptívne predné svetlomety51Klapka vzduchu52Prídavné kúrenie, vznetové
motory

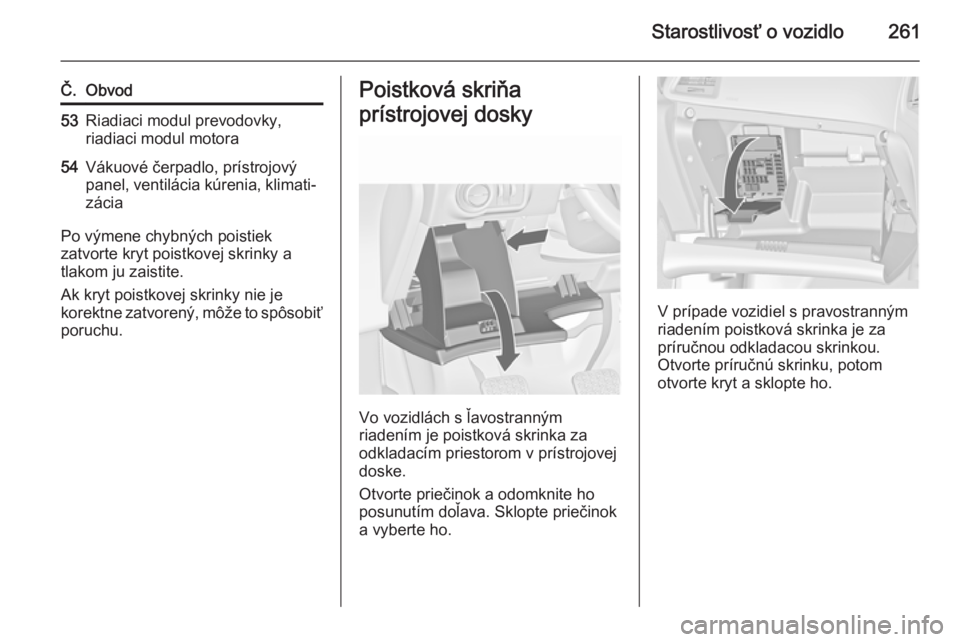

Page 263 of 341
Starostlivosť o vozidlo261
Č.Obvod53Riadiaci modul prevodovky,
riadiaci modul motora54Vákuové čerpadlo, prístrojový
panel, ventilácia kúrenia, klimati‐
zácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť
poruchu.
Poistková skriňa
prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.

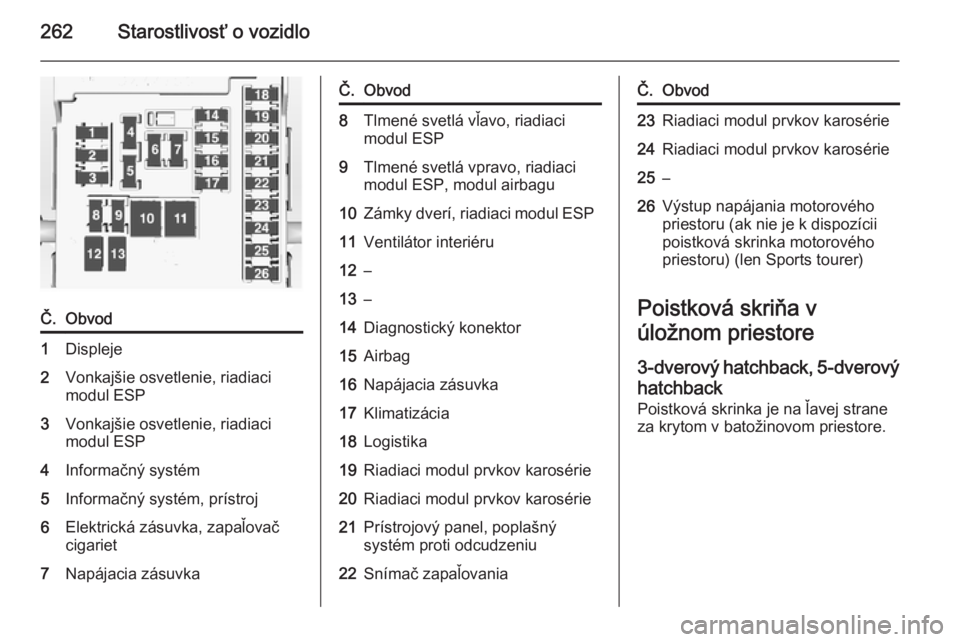

Page 264 of 341
262Starostlivosť o vozidlo
Č.Obvod1Displeje2Vonkajšie osvetlenie, riadiaci
modul ESP3Vonkajšie osvetlenie, riadiaci
modul ESP4Informačný systém5Informačný systém, prístroj6Elektrická zásuvka, zapaľovač
cigariet7Napájacia zásuvkaČ.Obvod8Tlmené svetlá vľavo, riadiaci
modul ESP9Tlmené svetlá vpravo, riadiaci
modul ESP, modul airbagu10Zámky dverí, riadiaci modul ESP11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Napájacia zásuvka17Klimatizácia18Logistika19Riadiaci modul prvkov karosérie20Riadiaci modul prvkov karosérie21Prístrojový panel, poplašný
systém proti odcudzeniu22Snímač zapaľovaniaČ.Obvod23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26Výstup napájania motorového
priestoru (ak nie je k dispozícii
poistková skrinka motorového
priestoru) (len Sports tourer)
Poistková skriňa v
úložnom priestore
3-dverový hatchback, 5-dverový hatchback
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
