2014.5 OPEL ANTARA Uputstvo za upotrebu (in Serbian)

Nega vozila175
OsiguračStrujno koloABSSistem protiv
blokade točkova
prilikom kočenjaA/CKontrola klime,
sistem klima uređajaBATT1Kutija sa osigu‐
račima u panelu
instrument tableBATT2Kutija sa osigu‐
račima u panelu
instrument tableBATT3Kutija sa osigu‐
račima u panelu
instrument tableBCMModul regulacije
šasijeECMUpravljački modul
motoraECM PWR
TRNUpravljački modul
motora, pogonski
sistemENG SNSRSenzori motoraOsiguračStrujno koloEPBElektrična parking
kočnicaFAN1Ventilator za
hlađenjeFAN3Ventilator za
hlađenjeFRT FOGPrednja svetla za
magluFRT WPRPrednji brisačFUEL/VACPumpa za gorivo,
vakuumska pumpaHDLP
WASHERPerač prednjeg
svetlaHI BEAM LHDugo svetlo (levo)HI BEAM RHDugo svetlo (desno)HORNSirenaHTD WASH/
MIRGrejana tečnost
perača, grejani
spoljašnji retrovizoriIGN COIL ANamotaj paljenjaIGN COIL BNamotaj paljenjaOsiguračStrujno koloLO BEAM LHOboreno svetlo
(levo)LO BEAM RHOboreno svetlo
(desno)PRK LP LHParkirno svetlo
(levo)PRK LP RHParkirno svetlo
(desno)PWM FANVentilator sa
impulsno-širinskom
modulacijomREAR
DEFOGGrejanje zadnjeg
prozoraREAR WPRZadnji brisačSPARE-STOP LAMPStop svetlaSTRTRElektropokretačTCMUpravljački modul
menjačaTRLR PRL LPParkirna svetla
prikolice

176Nega vozila
Posle zamene pregorelog osigurača,zatvoriti poklopac kutije osigurača i
zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.

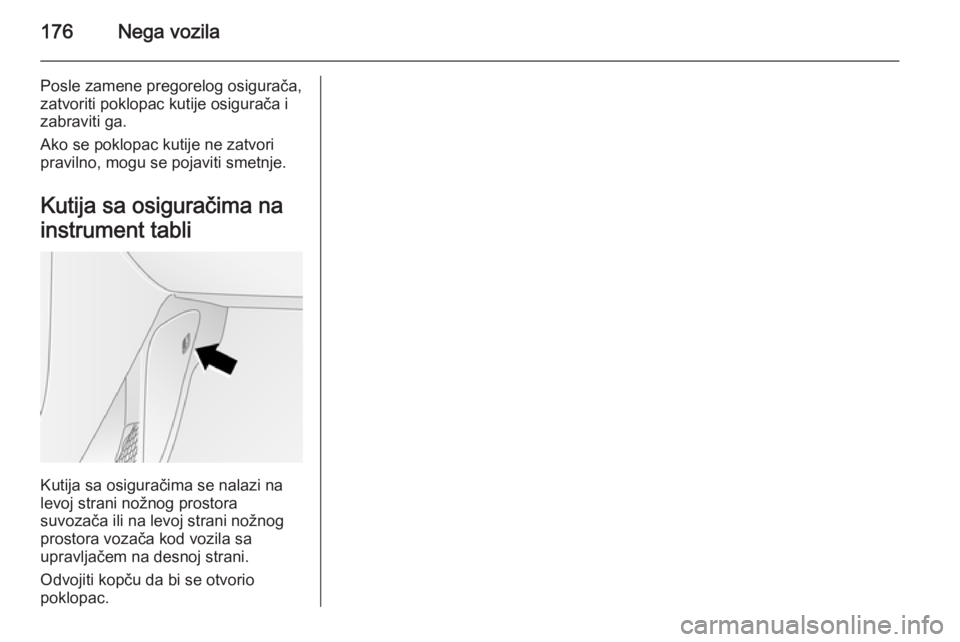

Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi na
levoj strani nožnog prostora
suvozača ili na levoj strani nožnog
prostora vozača kod vozila sa
upravljačem na desnoj strani.
Odvojiti kopču da bi se otvorio
poklopac.

Nega vozila177

178Nega vozila
OsiguračStrujno koloAMPPojačavačAPO JACK
(CONSOLE)Električna utičnica
(centralna
konzola)APO JACK
(REAR
CARGO)Električna utičnica
(teretni prostor)AWD/VENTPogon na svim
točkovima,
ventilacijaBCM (CTSY)Svetla kabineBCM (DIMMER)Osvetljenje
instrumenataBCM (INT
LIGHT TRLR
FOG)Unutrašnja svetla,
svetlo za maglu
prikoliceBCM (PRK/
TRN)Parkirna svetla,
pokazivači pravcaBCM (STOP)Stop svetlaBCM (TRN SIG)Pokazivači pravcaBCM (VBATT)Napon
akumulatoraOsiguračStrujno koloCIMModul za inte‐
graciju
komunikacijeCLSTRInstrument tablaDRLDnevna svetlaDR/LCKBrava vrata
vozačaDRVR PWR
SEATSedište vozača sa
električnim
podešavanjemDRV/PWR
WNDWProzor vozača sa
električnim
podizačem staklaF/DOOR LOCKUlivno grlo za
gorivoFRT WSRPrednji peračFSCMSistem gorivaFSCM/VENT
SOLSistem goriva,
solenoid ventilaHEATING MAT
SWPrekidač za grejnu prostirkuOsiguračStrujno koloHTD SEAT
PWRGrejanje sedištaHVAC BLWRKontrola klime,
ventilator klima
uređajaIPCInstrument tablaISRVM/RCMUnutrašnji retro‐
vizor, modul
daljinskog
kompasaKEY CAPTUREPrijemnik ključaL/GATEVrata prtljažnikaLOGISTIC
MODELogistički režimOSRVMSpoljašnji retrovi‐
zoriPASS PWR
WNDWProzor suvozača
sa električnim
podizačem staklaPWR DIODEEnergetska dioda

Nega vozila179
OsiguračStrujno koloPWR MODINGPromena
električnog
napajanjaRADIORadioRR FOGGrejanje zadnjeg
prozoraRUN 2Ključ električnog
akumulatora pri
vožnjiRUN/CRNKKretanje -
verglanjeSDM (BATT)Sigurnosni
dijagnostički
modul
(akumulator)SDM (IGN 1)Sigurnosni
dijagnostički
modul (kontakt)SPARE–S/ROOFKrovni otvorS/ROOF BATTAkumulator
krovnog otvoraOsiguračStrujno koloSSPSServoupravljačSTR/WHL SWUpravljačTRLRPrikolicaTRLR BATTAkumulator
prikoliceXBCMIzvoz modula
regulacije šasijeXM/HVAC/DLCXM satelitski radio, kontrola klime,
veza za prenos
podataka
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Alati vozila
Alati
Vozila sa rezervnim točkom
Kod vozila sa rezervnim točkom na
raspolaganju su dizalica i komplet
alata vozila.
Dizalica i alati vozila su specijalno
projektovani za ovo vozilo i moraju se
koristiti samo na tom vozilu. Za
zamenu točkova koristiti samo
dizalicu.

180Nega vozila

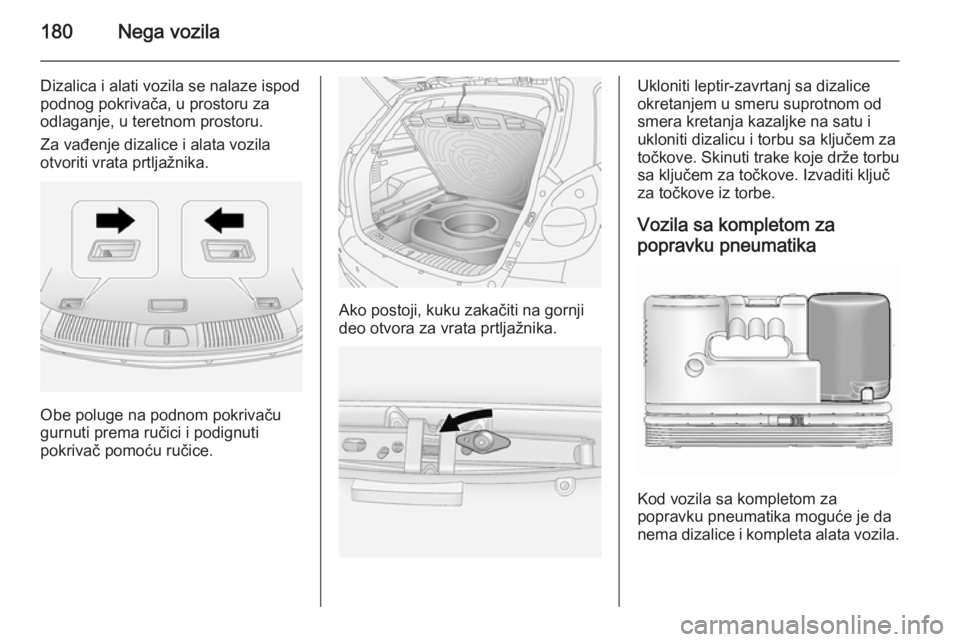

Dizalica i alati vozila se nalaze ispodpodnog pokrivača, u prostoru za
odlaganje, u teretnom prostoru.
Za vađenje dizalice i alata vozila
otvoriti vrata prtljažnika.
Obe poluge na podnom pokrivaču
gurnuti prema ručici i podignuti
pokrivač pomoću ručice.
Ako postoji, kuku zakačiti na gornji
deo otvora za vrata prtljažnika.
Ukloniti leptir-zavrtanj sa dizalice
okretanjem u smeru suprotnom od
smera kretanja kazaljke na satu i
ukloniti dizalicu i torbu sa ključem za
točkove. Skinuti trake koje drže torbu
sa ključem za točkove. Izvaditi ključ
za točkove iz torbe.
Vozila sa kompletom za
popravku pneumatika
Kod vozila sa kompletom za
popravku pneumatika moguće je da
nema dizalice i kompleta alata vozila.

Nega vozila181

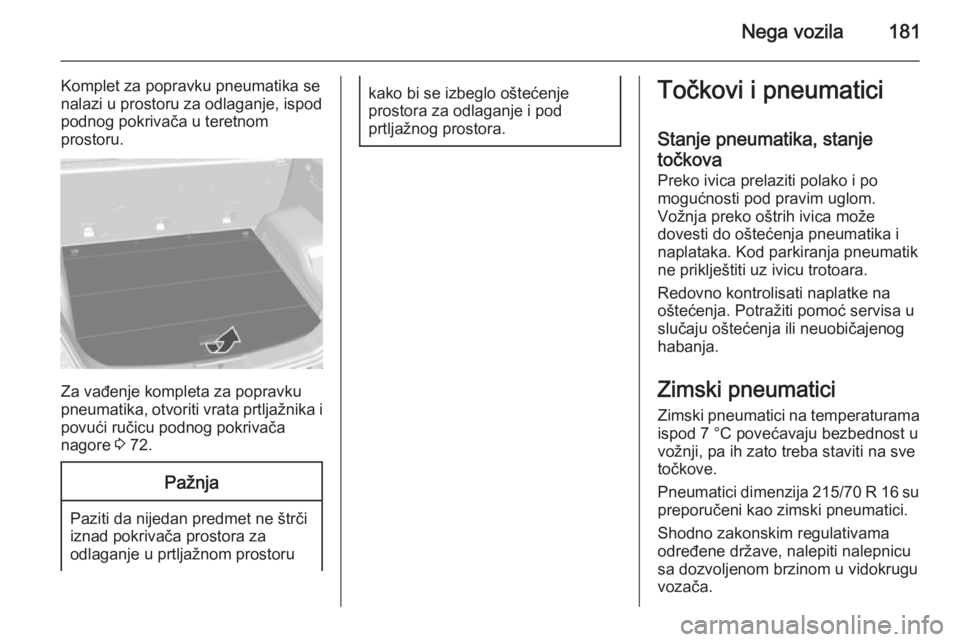

Komplet za popravku pneumatika se
nalazi u prostoru za odlaganje, ispod
podnog pokrivača u teretnom
prostoru.
Za vađenje kompleta za popravku
pneumatika, otvoriti vrata prtljažnika i povući ručicu podnog pokrivača
nagore 3 72.
Pažnja
Paziti da nijedan predmet ne štrči
iznad pokrivača prostora za
odlaganje u prtljažnom prostoru
kako bi se izbeglo oštećenje
prostora za odlaganje i pod
prtljažnog prostora.Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici Zimski pneumatici na temperaturamaispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.
Pneumatici dimenzija 215/70 R 16 su
preporučeni kao zimski pneumatici.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.

182Nega vozila
Ako su montirani zimski pneumaticikoji nisu odobreni za vozilo, mogu biti ugrožene performanse sistema
elektronske kontrole stabilnosti
(ESC) 3 143. Obratiti se za pomoć
servisnoj radionici u vezi sa
nabavkom odobrenih zimskih
pneumatika.
Ako se koriste zimski pneumatici, na privremeni rezervni točak se može
namestiti letnji pneumatik. Može biti
ugrožena upravljivost vozila, naročito
na klizavim površinama puta.
Rezervni točak 3 192.
Označavanje pneumatika
Npr. 235/65 R 17 104 H235=Širina pneumatika, u mm65=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat17=Prečnik naplatka, u inčima104=Oznaka nosivosti npr. 91
odgovara do 618 kgH=Slovne šifre graničnih brzinaSlovne šifre graničnih brzina:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Koristiti ključ za poklopac ventila da bi
se olakšalo odvrtanje poklopca
ventila. Ključ za poklopac ventila se
nalazi u poklopcu rezervoara.
Pritisak pneumatika 3 215.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. Važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja moguće
najmanje potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Tabele pritiska u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 215.
Za pneumatike odobrene za vaše
vozilo, videti EEC sertifikat o
usklađenosti isporučen uz vozilo ili
druga dokumenta vezana za
nacionalnu registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
