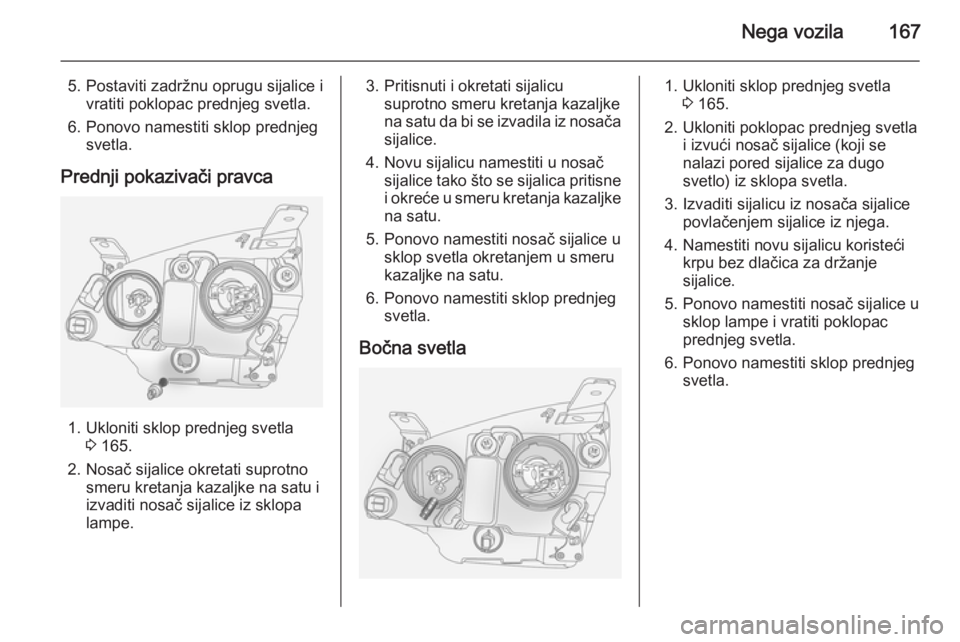

Nega vozila167
5. Postaviti zadržnu oprugu sijalice ivratiti poklopac prednjeg svetla.
6. Ponovo namestiti sklop prednjeg svetla.
Prednji pokazivači pravca
1. Ukloniti sklop prednjeg svetla 3 165.
2. Nosač sijalice okretati suprotno smeru kretanja kazaljke na satu i
izvaditi nosač sijalice iz sklopa
lampe.
3. Pritisnuti i okretati sijalicu suprotno smeru kretanja kazaljke
na satu da bi se izvadila iz nosača
sijalice.
4. Novu sijalicu namestiti u nosač sijalice tako što se sijalica pritisnei okreće u smeru kretanja kazaljke na satu.
5. Ponovo namestiti nosač sijalice u sklop svetla okretanjem u smeru
kazaljke na satu.
6. Ponovo namestiti sklop prednjeg svetla.
Bočna svetla1. Ukloniti sklop prednjeg svetla 3 165.
2. Ukloniti poklopac prednjeg svetla i izvući nosač sijalice (koji se
nalazi pored sijalice za dugo
svetlo) iz sklopa svetla.
3. Izvaditi sijalicu iz nosača sijalice povlačenjem sijalice iz njega.
4. Namestiti novu sijalicu koristeći krpu bez dlačica za držanje
sijalice.
5. Ponovo namestiti nosač sijalice u sklop lampe i vratiti poklopac
prednjeg svetla.
6. Ponovo namestiti sklop prednjeg svetla.

168Nega vozilaXenon prednja svetla
Ksenonska prednja svetla B se mogu
razlikovati od halogenih prednjih
svetla A po drugačijem izgledu stakla.
Oboreno i dugo svetlo
9 Opasnost
Xenon prednja svetla rade pod
izuzetno visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Ukloniti sklop prednjeg svetla 3 165.
2. Nosač sijalice okretati suprotno smeru kretanja kazaljke na satu i
izvaditi nosač sijalice iz sklopa
lampe.
3. Pritisnuti i okretati sijalicu suprotno smeru kretanja kazaljke
na satu da bi se izvadila iz nosača
sijalice.
4. Novu sijalicu namestiti u nosač sijalice tako što se sijalica pritisnei okreće u smeru kretanja kazaljke na satu.
5. Ponovo namestiti nosač sijalice u sklop svetla okretanjem u smeru
kazaljke na satu.
6. Ponovo namestiti sklop prednjeg svetla.
Bočna svetla
1. Ukloniti sklop prednjeg svetla 3 165.
2. Nosač sijalice okretati suprotno smeru kretanja kazaljke na satu i
izvaditi nosač sijalice iz sklopa
lampe.
3. Izvaditi sijalicu iz nosača sijalice povlačenjem sijalice iz njega.

Nega vozila169
4. Namestiti novu sijalicu koristećikrpu bez dlačica za držanje
sijalice.
5. Ponovo namestiti nosač sijalice u sklop svetla okretanjem u smerukazaljke na satu.
6. Ponovo namestiti sklop prednjeg svetla.
Svetla za maglu
1. Ukloniti 2 zavrtnja sa panela na donjoj strani vozila, ispod prednjih
svetla za maglu i ukloniti panel.
2. Otkačiti konektor snopa kablova sa nosača sijalice i nosač sijalice
okretati suprotno smeru kretanja
kazaljke na satu.
3. Skinuti nosač sijalice sa sklopa svetla, okretati sijalicu suprotno
smeru kretanja kazaljke na satu i
izvaditi je iz nosača sijalice.
4. Novu sijalicu namestiti u nosač sijalice i okretati u smeru kretanja
kazaljke na satu.
5. Ponovo montirati nosač sijalice u sklop svetla i povezati konektor
snopa kablova.
6. Ponovo montirati panel na donjoj strani vozila koristeći 2 zavrtnja
koja su prethodno uklonjena.Zadnja svetla
Svetlo zadnje kočnice, zadnjesvetlo, svetlo pokazivača
pravca, svetlo hoda unazad i
zadnje svetlo za maglu
1. Otvoriti zadnje svetlo i ukloniti 2 zavrtnja i sklop svetla.
2. Izvaditi nosač lampe okretanjem suprotnom smeru kretanja
kazaljke na satu.
3. Sijalicu izvaditi iz nosača sijalice tako što se sijalica pritisne i
okreće suprotno smeru kretanja
kazaljke na satu.

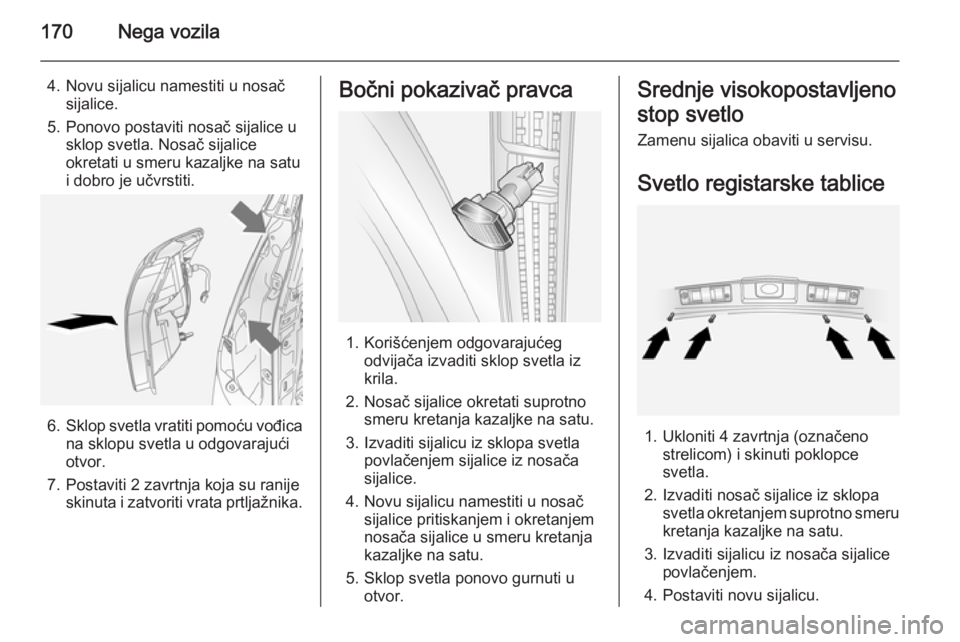

170Nega vozila
4. Novu sijalicu namestiti u nosačsijalice.
5. Ponovo postaviti nosač sijalice u sklop svetla. Nosač sijalice
okretati u smeru kazaljke na satu
i dobro je učvrstiti.
6. Sklop svetla vratiti pomoću vođica
na sklopu svetla u odgovarajući
otvor.
7. Postaviti 2 zavrtnja koja su ranije skinuta i zatvoriti vrata prtljažnika.
Bočni pokazivač pravca
1. Korišćenjem odgovarajućeg odvijača izvaditi sklop svetla iz
krila.
2. Nosač sijalice okretati suprotno smeru kretanja kazaljke na satu.
3. Izvaditi sijalicu iz sklopa svetla povlačenjem sijalice iz nosača
sijalice.
4. Novu sijalicu namestiti u nosač sijalice pritiskanjem i okretanjem
nosača sijalice u smeru kretanja
kazaljke na satu.
5. Sklop svetla ponovo gurnuti u otvor.
Srednje visokopostavljeno
stop svetlo
Zamenu sijalica obaviti u servisu.
Svetlo registarske tablice
1. Ukloniti 4 zavrtnja (označeno strelicom) i skinuti poklopce
svetla.
2. Izvaditi nosač sijalice iz sklopa svetla okretanjem suprotno smeru
kretanja kazaljke na satu.
3. Izvaditi sijalicu iz nosača sijalice povlačenjem.
4. Postaviti novu sijalicu.

Nega vozila171
5. Ponovo namestiti nosač sijalice usklop svetla, nosač sijalice
okretati u smeru kazaljke na satu
i dobro ga učvrstiti.
6. Namestiti poklopce svetla pomoću 4 zavrtnja koja su
prethodno uklonjena.
Osvetljavanje kabine Prednja svetla za čitanje
1. Korišćenjem odgovarajućeg odvijača izvaditi staklo iz obloge
krova.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo svetla u krovnu oblogu.
Zadnja svetla za čitanje
1. Korišćenjem odgovarajućeg odvijača izvaditi staklo iz obloge
krova.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo svetla u krovnu oblogu.
Svetlo prtljažnika
1. Korišćenjem odgovarajućegodvijača izvaditi staklo iz sklopa
svetla.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Ponovo namestiti staklo u sklop svetla.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.

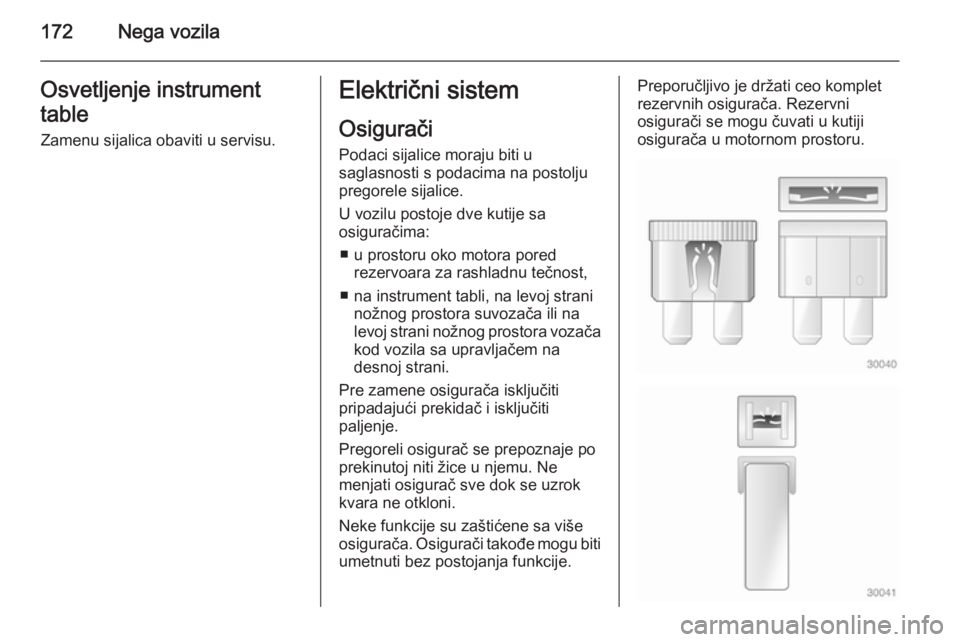

172Nega vozilaOsvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje dve kutije sa
osiguračima:
■ u prostoru oko motora pored rezervoara za rashladnu tečnost,
■ na instrument tabli, na levoj strani nožnog prostora suvozača ili na
levoj strani nožnog prostora vozača kod vozila sa upravljačem na
desnoj strani.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača. Osigurači takođe mogu biti
umetnuti bez postojanja funkcije.Preporučljivo je držati ceo komplet
rezervnih osigurača. Rezervni
osigurači se mogu čuvati u kutiji
osigurača u motornom prostoru.

Nega vozila173

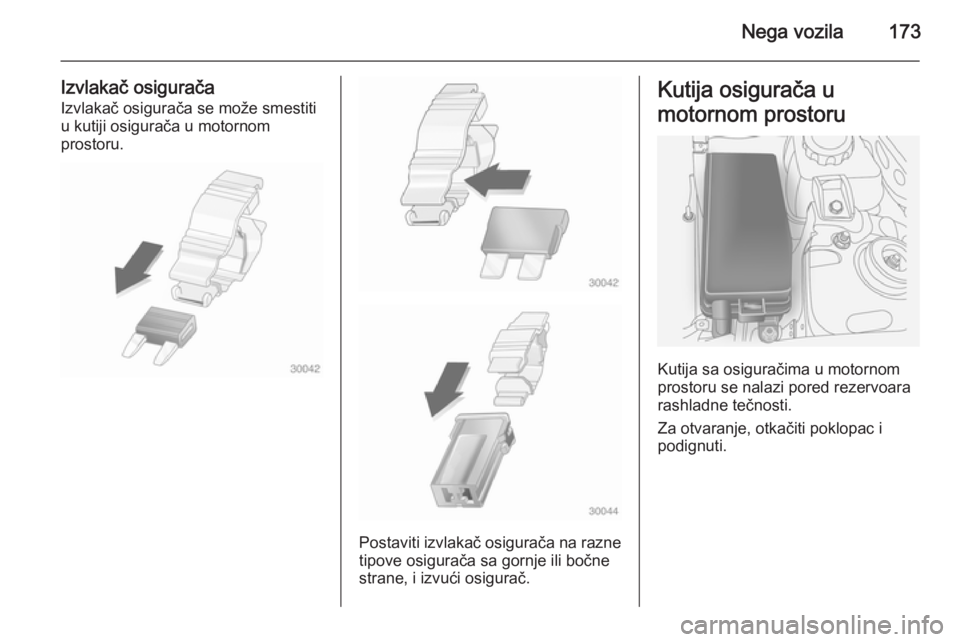

Izvlakač osiguračaIzvlakač osigurača se može smestiti
u kutiji osigurača u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

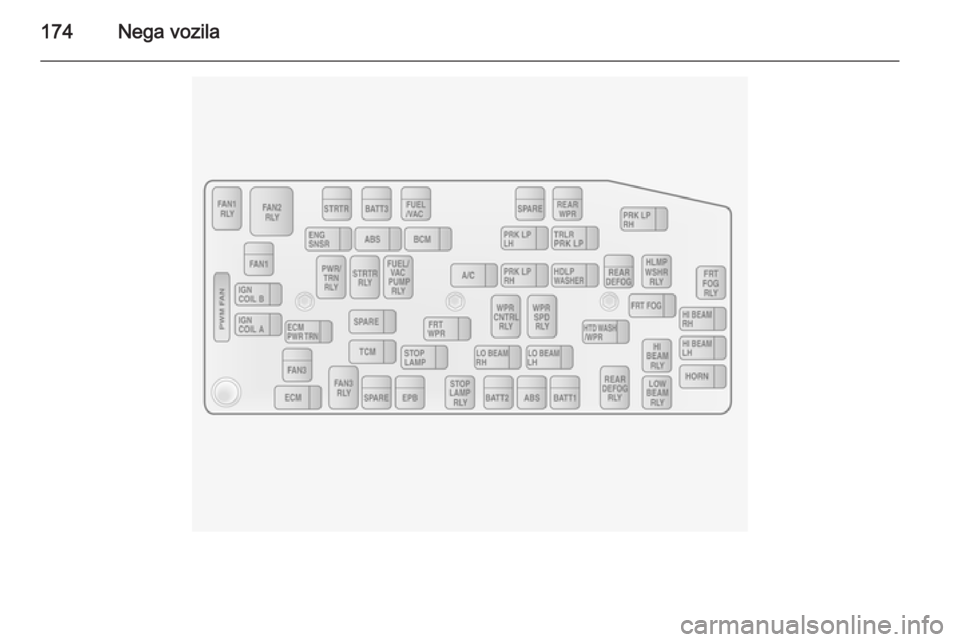

Kutija osigurača u
motornom prostoru
Kutija sa osiguračima u motornom
prostoru se nalazi pored rezervoara
rashladne tečnosti.
Za otvaranje, otkačiti poklopac i
podignuti.

174Nega vozila
