Prostor za odlaganje63zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Povući držač registarske tablice
nagore i oslonce držača potpuno
ubaciti u osigurače.
Postaviti zadnja svetla
Prvo izvaditi zadnji ( 1), a potom
prednji deo ( 2) zadnjeg svetla iz
udubljenja.
Potpuno otvoriti držač sijalice na
poleđini zadnjeg svetla.
Potisnuti sponu i gurnuti nosač
sijalice u držač dok ne dođe do kraja.

64Prostor za odlaganje
Izvršiti ovaj postupak za oba zadnja
svetla.
Proveriti položaj svetla i kablova da
se uverite o pravilnom postavljanju i
sigurnom položaju.
Zabraviti sistem zadnjeg nosača
Saviti prvo levu sponu ( 1), a nakon
toga i desnu sponu ( 2) dok se ne
zaustave. Obe spone moraju da budu okrenute prema nazad, jer u
suprotnom sigurno funkcionisanje
nije garantovano.
Napomena
Zatvoriti prtljažnik.
Podizanje nosača pedala
Podići jedan ili oba nosača pedala
dok se dijagonalni podupirač ne
zakači.

Prostor za odlaganje65
Izvaditi montažne elemente pedala iz
žlebova nosača.
Prilagođavanje sistema zadnjeg
nosača za bicikl
Pomoću okretne ručice na
užlebljenom nosaču pedale, grubo
podesiti sklop prema izbočenju
poluge pedale.
Ukoliko bicikl ima ravnu polugu
pedale, odvrnuti je do kraja
(položaj 5).
Ukoliko bicikl ima savijenu polugu
pedale, uvrnuti je do kraja (položaj 1).

66Prostor za odlaganje
Pritisnuti polugu za odbravljivanje i
razvući nosače točkova.
Pritisnuti polugu za odbravljivanje na
držaču traka i izvaditi držač trake.
Pripremiti bicikl za postavljanje
Napomena
Maksimalna širina poluge pedale je
38,3 mm, a maksimalna dubina
14,4 mm.
Okrenuti levu pedalu (bez zaštite
lanca) vertikalno prema dole. Pedala
na levoj poluzi pedale treba da bude horizontalna.
Prednji točak prednjeg bicikla mora
da gleda prema levo.
Prednji točak zadnjeg bicikla mora da gleda prema desno.
Postavljanje bicikla na sistem
zadnjeg nosača
Postaviti bicikl. Poluga pedale mora
tu da se postavi u žleb predviđen za
nju, kako je prikazano na slici.
Pažnja
Uverite se da pedala ne dodiruje
površinu zadnjeg nosača. U
suprotnom, sklop kolenaste
poluge pedale bicikla se može
oštetiti tokom transporta.

Prostor za odlaganje67
Umetnuti montažne elemente pedala
u spoljašnju šinu svake poluge
pedale odozgo i gurnuti prema dole
koliko je moguće.
Prikačiti pologu pedale okretanjem
priključnog vijka na montažnom
sklopu poluge pedale.
Nosače točkova postaviti tako da
bicikl bude manje-više horizontalan.
Ovde bi razmak između pedala i vrata prtljažnika trebao biti najmanje 5 cm.
Oba točka bicikla bi trebala biti u
žlebovima za točak.
Pažnja
Uverite se da ste izvukli otvore za
točkove koliko god je to potrebno,
kako bi oba pneumatika bicikle
stala u otvor. U suprotnom nećete moći horizontalno montirati bicikl.
Nepoštovanje bi moglo da dovede do oštećenja pneumatika na
biciklu uzrokovanih izduvnim
gasovima.

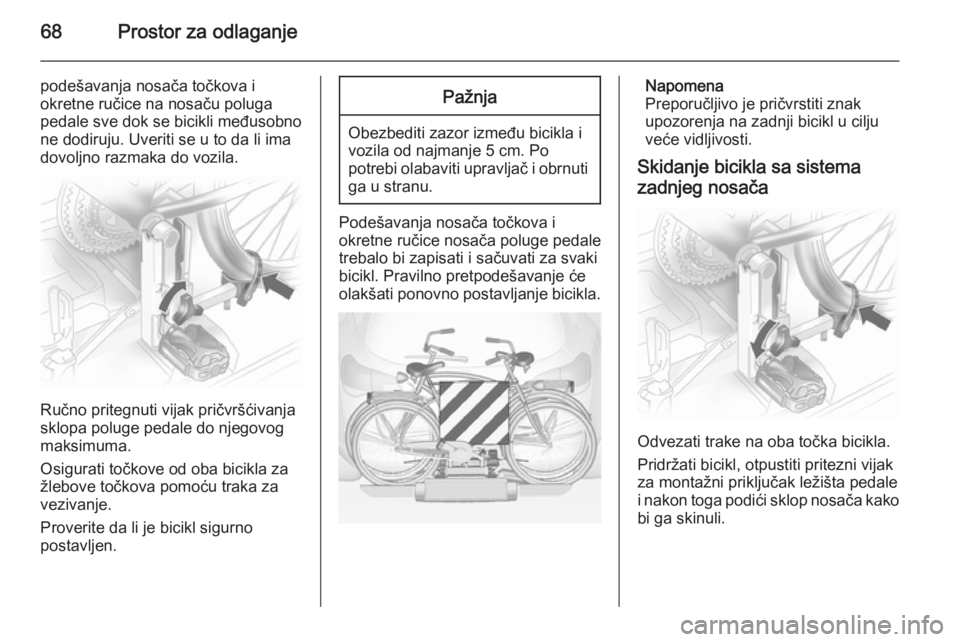

Podešavanje bicikla u pravcu dužine
vozila: Malo otpustiti montažni
priključak pedale.
Postaviti bicikl uspravno pomoću
okretne ručice na udubljenju poluge
pedale.
Ukoliko dva bicikla smetaju jedan
drugome, međusobni položaj bicikla
se može podešavati pomoću

68Prostor za odlaganje
podešavanja nosača točkova i
okretne ručice na nosaču poluga
pedale sve dok se bicikli međusobno ne dodiruju. Uveriti se u to da li ima
dovoljno razmaka do vozila.
Ručno pritegnuti vijak pričvršćivanja
sklopa poluge pedale do njegovog
maksimuma.
Osigurati točkove od oba bicikla za
žlebove točkova pomoću traka za
vezivanje.
Proverite da li je bicikl sigurno
postavljen.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Podešavanja nosača točkova i
okretne ručice nosača poluge pedale
trebalo bi zapisati i sačuvati za svaki
bicikl. Pravilno pretpodešavanje će
olakšati ponovno postavljanje bicikla.
Napomena
Preporučljivo je pričvrstiti znak upozorenja na zadnji bicikl u cilju
veće vidljivosti.
Skidanje bicikla sa sistema zadnjeg nosača
Odvezati trake na oba točka bicikla.
Pridržati bicikl, otpustiti pritezni vijak
za montažni priključak ležišta pedale
i nakon toga podići sklop nosača kako
bi ga skinuli.

Prostor za odlaganje69

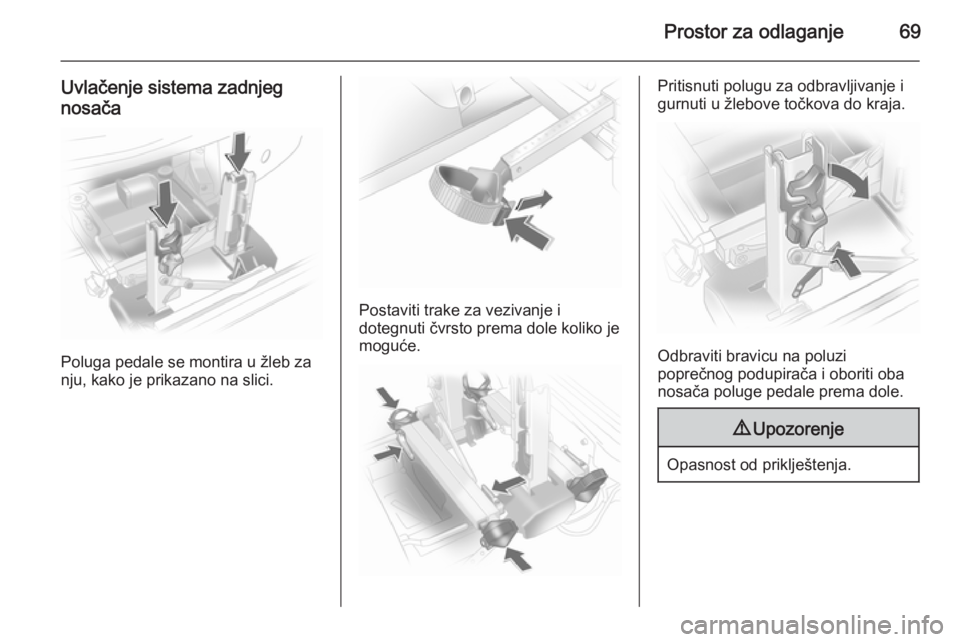

Uvlačenje sistema zadnjegnosača
Poluga pedale se montira u žleb za
nju, kako je prikazano na slici.
Postaviti trake za vezivanje i
dotegnuti čvrsto prema dole koliko je
moguće.
Pritisnuti polugu za odbravljivanje i
gurnuti u žlebove točkova do kraja.
Odbraviti bravicu na poluzi
poprečnog podupirača i oboriti oba
nosača poluge pedale prema dole.
9 Upozorenje
Opasnost od priklještenja.

70Prostor za odlaganje

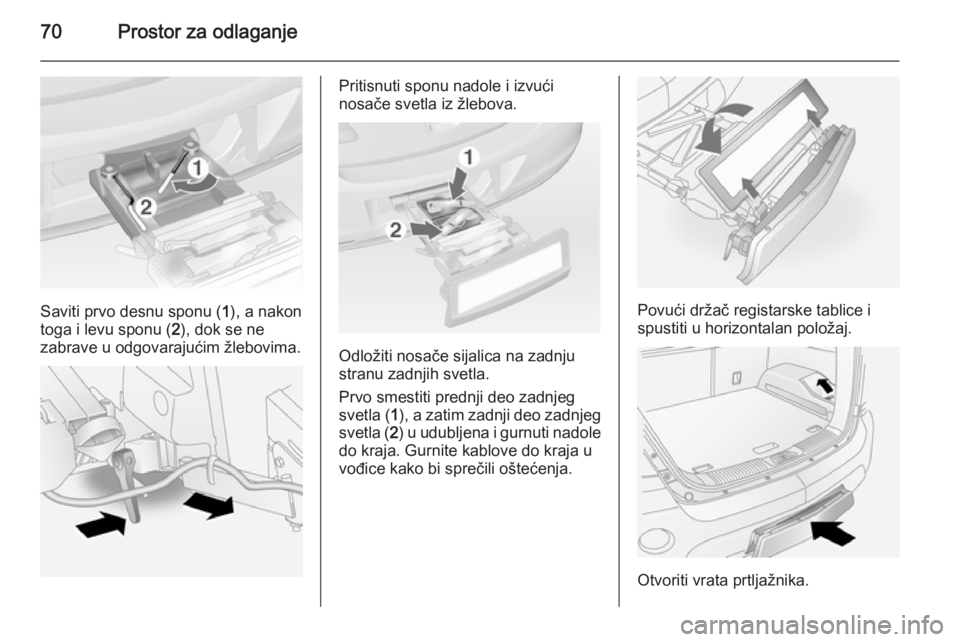

Saviti prvo desnu sponu (1), a nakon
toga i levu sponu ( 2), dok se ne
zabrave u odgovarajućim žlebovima.
Pritisnuti sponu nadole i izvući
nosače svetla iz žlebova.
Odložiti nosače sijalica na zadnju
stranu zadnjih svetla.
Prvo smestiti prednji deo zadnjeg
svetla ( 1), a zatim zadnji deo zadnjeg
svetla ( 2) u udubljena i gurnuti nadole
do kraja. Gurnite kablove do kraja u
vođice kako bi sprečili oštećenja.
Povući držač registarske tablice i
spustiti u horizontalan položaj.
Otvoriti vrata prtljažnika.
