Page 177 of 233
Cuidado del vehículo175
2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el cas‐quillo de la bombilla girándolo en
sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Sustituya el grupo óptico en el pa‐
rachoques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.
Page 178 of 233
176Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
Page 179 of 233

Cuidado del vehículo177
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores
Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐
ller.
Luz del techo, luz ambiental,
panel de luz estelar Haga cambiar las bombillas en un ta‐ ller.Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐ hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, detrás del conmutador de las luces; en los vehículos con vo‐lante a la derecha, detrás de laguantera.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Page 180 of 233
178Cuidado del vehículo
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior de los diversos tipos de
fusibles correspondiente y extraiga el fusible.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
Page 181 of 233
Cuidado del vehículo179
N.ºCircuito1–2Interruptor del retrovisor exterior3Módulo de control de la carro‐
cería4Módulo de control del chasis5ABS6Luz de circulación diurna
izquierda7–8Módulo de control de la carro‐
cería9Sensor de la batería del vehículo10Nivelación de faros, TPMS,11Limpialuneta12Desempañador de la luneta13Luz de circulación diurna
derechaN.ºCircuito14Desempañador de los retrovi‐
sores15–16Sistema GLP17Retrovisor interior18Módulo de control del motor19Bomba de combustible20–21Bobina de la inyección22–23Sistema de inyección24Sistema lavaparabrisas25Sistema de iluminación26Módulo de control del motor27–28Módulo de control del motor29Módulo de control del motor
Page 182 of 233
180Cuidado del vehículo
N.ºCircuito30–31Faro izquierdo32Faro derecho33Módulo de control del motor34Bocina35Embrague36–N.ºCircuito1Bomba del ABS2Limpiaparabrisas3Ventilador4Tablero de instrumentos5–6–7–8Ventilador de refrigeración, baja9Ventilador de refrigeración, alta10Ventilador de refrigeración11Motor de arranque
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Page 183 of 233

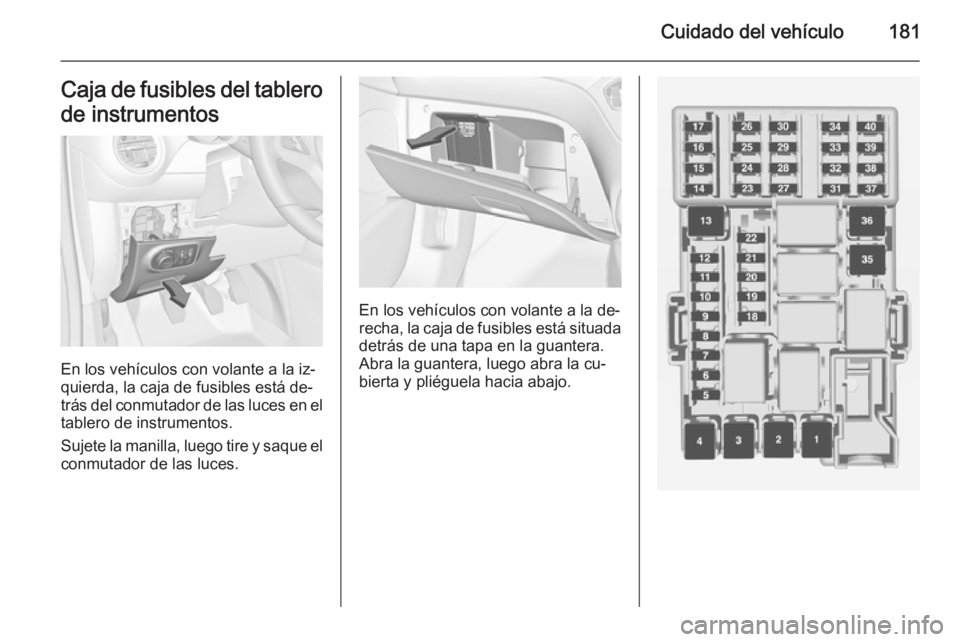

Cuidado del vehículo181Caja de fusibles del tablerode instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del conmutador de las luces en el tablero de instrumentos.
Sujete la manilla, luego tire y saque el
conmutador de las luces.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera, luego abra la cu‐
bierta y pliéguela hacia abajo.
Page 184 of 233
182Cuidado del vehículo
N.ºCircuito1–2–3Elevalunas eléctricos4Transformador de tensión5Módulo de control de la carro‐
cería 16Módulo de control de la carro‐
cería 27Módulo de control de la carro‐
cería 38Módulo de control de la carro‐
cería 49Módulo de control de la carro‐
cería 510Módulo de control de la carro‐
cería 611Módulo de control de la carro‐
cería 712Módulo de control de la carro‐
cería 8N.ºCircuito13–14Portón trasero15Conector de diagnosis16Conexión de diagnosis17El encendido18Sistema de aire acondicionado19Amplificador de audio20Asistente de aparcamiento21Interruptor del freno22Sistema de audio23Pantalla24–25–26Tablero de instrumentos27Calefacción de asiento,
conductor28–N.ºCircuito29–30Tablero de instrumentos31Bocina32Calefacción de asiento, acom‐ pañante33Volante térmico34–35–36–37Limpialuneta38Encendedor de cigarrillos39–40–
