Page 49 of 164

5-2
5
Frein avant Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type s pécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-33, 8-35, 8-38
Frein arrière Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type s pécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-4, 8-33, 8-35, 8-39
Embrayage Contrôler le fonctionnement et corriger si nécessaire.
Lubrifier le câble si nécessaire.
Contrôler la garde du levier et la régler si nécessaire. 8-42
Levier des gaz S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler la garde du levier et la régler si nécessaire. 5-5, 8-32
Câbles de commande S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-46
Chaîne de transmission Contrôler la tension de la chaîne et la régler si nécessaire.
Contrôler l’état de la chaîne. Lubrifier si nécessaire. 5-5, 8-43, 8-45
Roues et pneus Contrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire. 5-5
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U1PD61F0.book Page 2 Tuesday, February 14, 2012 1:07 PM
Page 50 of 164
5-3
5
Sélecteur de vitesses S’assurer du fonctionnement en douceur.
Corriger si nécessaire. 8-47
Pédale de frein S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-47
Levier(s) de frein et d’em-
brayage S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-47
Visserie du châssis S’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandes Contrôler le fonctionnement et corriger si nécessaire. 5-8
ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU1PD61F0.book Page 3 Tuesday, February 14, 2012 1:07 PM
Page 51 of 164

5-4
5
FBU19541Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-9.)FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-15.)FBU19631Liquide de refroidissement S’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidisse-
ment si nécessaire. (Voir page 8-21.)N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.
FBU19712Freins avant et arrière Levier et pédale de frein●S’assurer que le levier de frein n’a pas de jeu. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.●S’assurer que la hauteur de la pédale de frein
est correcte. (Voir page 8-39.) Si la hauteur de
pédale est incorrecte, la faire régler par un con-
cessionnaire Yamaha.●Contrôler le fonctionnement du levier et de la pé-
dale. Ils doivent s’actionner sans à-coups et pré-
senter une sensation de fermeté. Si ce n’est pas
le cas, faire contrôler le circuit de freinage par un
concessionnaire Yamaha.
Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-35.)
Liquide de frein spécifié :DOT 4
U1PD61F0.book Page 4 Tuesday, February 14, 2012 1:07 PM
Page 52 of 164

5-5
5Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si une fuite est détectée, faire
contrôler le circuit de freinage par un concession-
naire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-33.)
FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.FBU19770Chaîne de transmission Contrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-43.)
FBU19794Pneus Contrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés.
AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provo-
quant une perte de contrôle. Une pression in-
suffisante peut entraîner le déjantement du
pneu quand le véhicule est utilisé dans des
conditions extrêmes.
[FWB02541]
Gonfler les pneus à
la pression recommandée ci-dessous :
U1PD61F0.book Page 5 Tuesday, February 14, 2012 1:07 PM
Page 53 of 164
5-6
5
Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-
mètre risquerait de fausser la première mesure. Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in).
Pression de gonflage recommandée :
Avan t27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière 30.0 kPa (0.300 kgf/cm², 4.4 psi)
Pression de gonflage minimum : Avan t24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière 27.0 kPa (0.270 kgf/cm², 4.0 psi)
Pression maximale lors du sertissage des ta-
lons de pneu : Avan t250 kPa (2.5 kgf/cm², 36 psi)
Arrière 250 kPa (2.5 kgf/cm², 36 psi)
1. Manomètre basse pression pour pneus
1
U1PD61F0.book Page 6 Tuesday, February 14, 2012 1:07 PM
Page 54 of 164

5-7
5Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02551La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident.Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Co., Ltd. pour ce modèle. Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec ce VTT sont
conçus pour les capacités de performance du vé-
hicule et sont conçus de sorte à offrir la meilleure
combinaison de maniabilité, de freinage et de con-
fort. D’autres pneus, jantes, tailles et combinai-

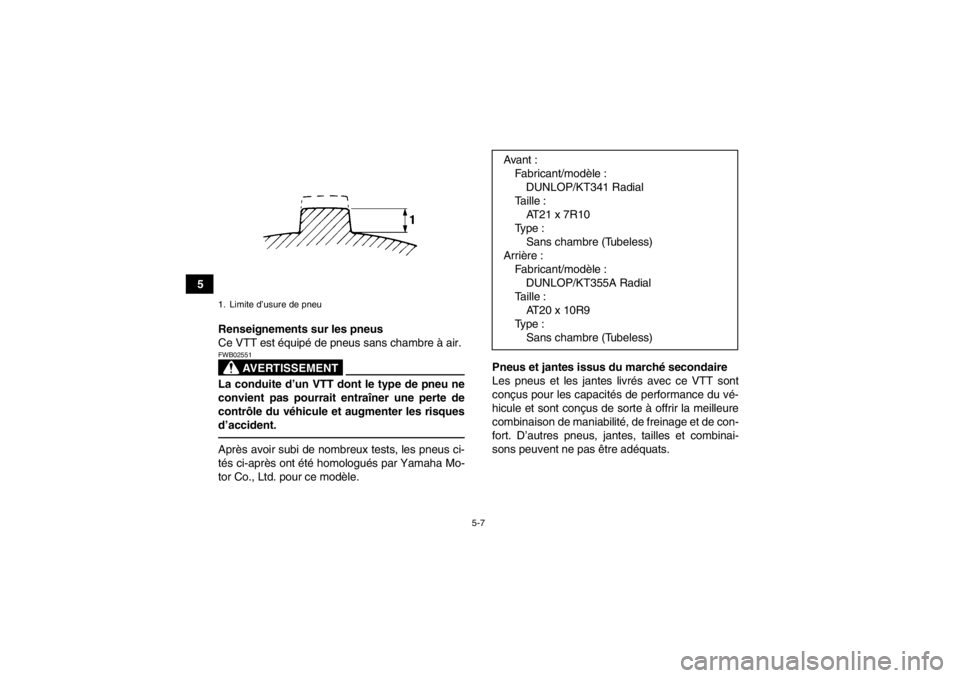

sons peuvent ne pas être adéquats.1. Limite d’usure de pneu
Avant :
Fabricant/modèle :DUNLOP/KT341 Radial
Taille : AT21 x 7R10
Ty p e : Sans chambre (Tubeless)
Arrière : Fabricant/modèle :DUNLOP/KT355A Radial
Taille : AT20 x 10R9
Ty p e : Sans chambre (Tubeless)
U1PD61F0.book Page 7 Tuesday, February 14, 2012 1:07 PM
Page 55 of 164
5-8
5
FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.U1PD61F0.book Page 8 Tuesday, February 14, 2012 1:07 PM
Page 56 of 164

6-1
6
FBU19881
UTILISATION
FBU19901Lire attentivement ce manuel avant la première uti-
lisation du VTT. Si l’explication d’une commande
ou d’une fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWB00631Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures.FBU20184Mise en marche d’un moteur froid ATTENTIONFCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-5 avant la première utilisation
du véhicule.1. Serrer le frein de stationnement.
2. Tourner le robinet de carburant sur “ON”.3. Tourner la clé de contact sur “ON” et le coupe-
circuit du moteur sur “ ”.
4. Mettre la boîte de vitesses au point mort. Le témoin de point mort devrait s’allumer. Si le té-
moin ne s’allume pas, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
N.B.Ce véhicule est muni d’un coupe-circuit d’allu-
mage. Le moteur peut être mis en marche dans les
conditions ci-après.●La boîte de vitesses est au point mort.●Une vitesse est engagée et l’embrayage est dé-
brayé. Il est toutefois préférable de sélectionner
le point mort avant de mettre le moteur en mar-
che.5. Utiliser le starter en se reportant à l’illustrationet aux informations suivantes :
Position (1) :
Moteur froid lors de températures atmosphéri-
ques inférieures à 5 °C (40 °F).
Position (2) :
Moteur froid lors de températures atmosphéri-
ques entre 0 °C (30 °F) et 30 °C (90 °F).
